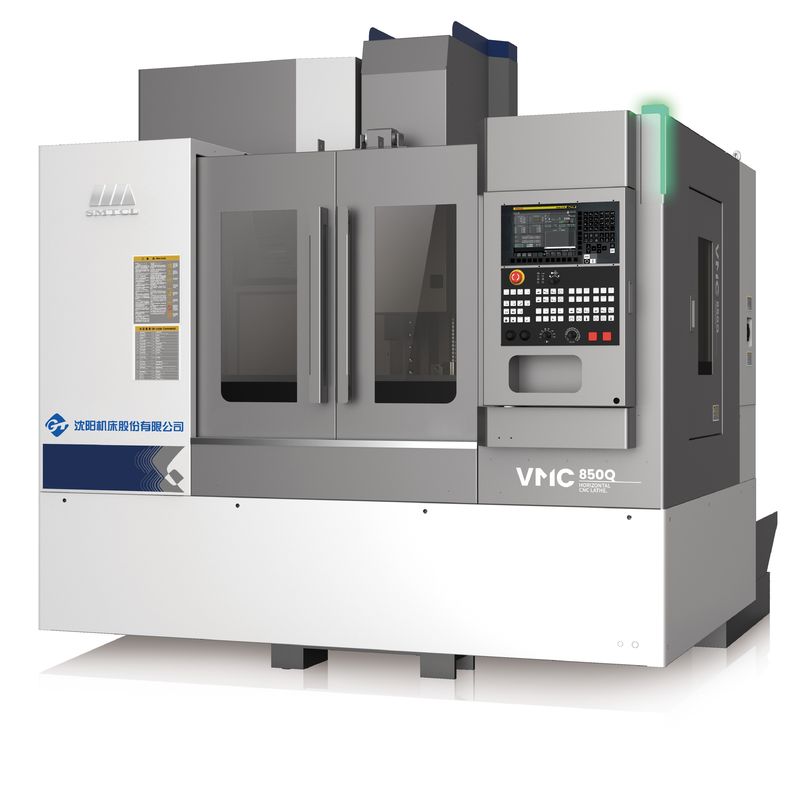

SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC

SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC

Κέντρο στροφής CNC υψηλής ακαμψίας

Πολυδιάστατη μηχανή τρυπανισμού CNC

Εργαλείο μηχανής CNC

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

VMC850 Q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Ετικέτα:
Επικαιροποίηση
Κωνικότητα αξόνων::
BT2ορισμός
Τύπος::
Βόρειος
CNC σύστημα ελέγχου::
FANUC, Siemens
Ταχύτητα τροφών (mm/min)::
1 - 20000 mm/min
Ακρίβεια προσδιορισμού θέσης (χιλ.)::
0,006
Επανάληψη (X/Y/Z) (χιλ.)::
0,004
Δύναμη μηχανών αξόνων (KW)::
7.5/11
Ικανότητα περιοδικών εργαλείων::
24
Μέγεθος ((L*W*H)::
2400x3125x2840mm
Ταξιδεύσεις στον άξονα Χ:
850 χιλιοστά
Ταξίδι άξονα Υ:
500 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
540 χιλιοστά
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Η ξύλινη περίπτωση, κορμός κασσίτερου, άλλη πλόιμη συσκευασία
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς
50 σύνολα το μήνα
Περιγραφή του προϊόντος

SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC 0

SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC
Αυτό το νέο γενιάς VMC850Q κατακόρυφο κέντρο επεξεργασίας υιοθετεί κατακόρυφο διάταξη πλαίσιο, διασταυρούμενη διαφάνεια δομή, υψηλή άκαμπτη στήλη ρέγγας, αναστροφή τραπεζοειδούς σπινδύλα κουτί, χαμηλό κέντρο βάρους,υψηλό άκαμπτο κρεβάτιΗ δομή της μηχανής είναι απλή και συμπαγή, η επιφάνεια του δαπέδου είναι μικρή,είναι ευνοϊκό για την συναρμολόγηση της αυτόματης γραμμής· Μπορεί να είναι το άλεμα της επιφάνειας, της τρύπανσης, της τρύπανσης, της επεξεργασίας επιφάνειας 2D και 3D, της χτύπησης και άλλων διεργασιών της ενσωμάτωσης της υψηλής ακρίβειας μηχανικής επεξεργασίας.υψηλή ταχύτητα και υψηλή απόδοση, έξυπνη και σταθερή.
Χαρακτηριστικά του προϊόντος:

1Σχεδιασμός υψηλής ακαμψίας και υψηλής σταθερότητας

* Ανώτατη αντοχή ολοκληρωμένο χύτευμα κρεβάτι

* Τριάξονας οδηγός κυλίνδρων κλάσης P

* Στήλη με μακρύ μήκος

2Καλή ακρίβεια και διατήρηση της ακρίβειας
* C3 προσύρθηκε μολύβδινη βίδα
* Τεχνολογία θερμικής συμμετρίας
* Τεχνολογία αντιστάθμισης σφαλμάτων
3Ασφάλεια, προστασία του περιβάλλοντος, αποδοτική παραγωγικότητα
* Τριάξονα ταχεία αλλαγή 48m/min
* Κατευθείαν σφηνάρισμα 12000 RPM

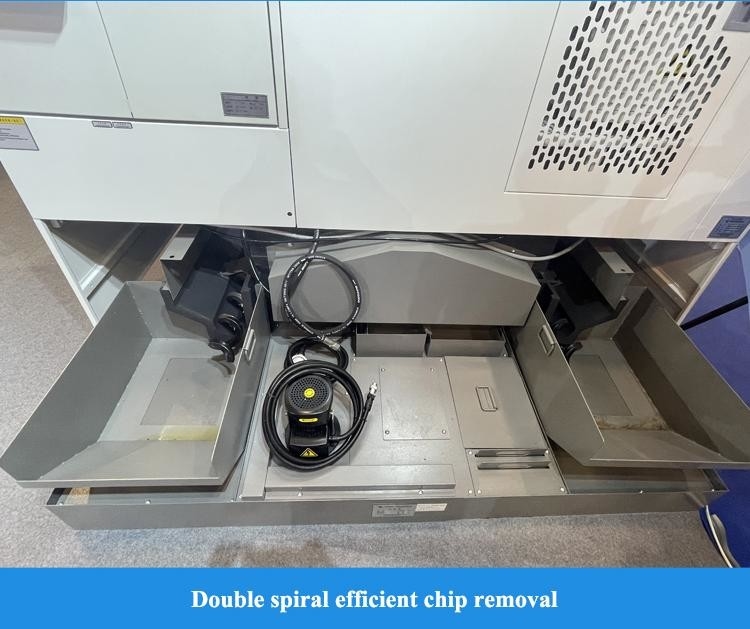

* Δύο σπειροειδείς εκχυλείς
Πληροφορίες για το προϊόν:

SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC 1

ΕΠΙΠΕΔΗΜΕΙΑ ΤΟΥ ΕΠΙΤΡΟΠΟΥ

Βασικές τεχνικές προδιαγραφές

Βασικές τεχνικές παραμέτρους
Άρθρο
Μονάδα
Προδιαγραφές
Δυναμικότητα
Ταξιδεύσεις στον άξονα Χ
χμ
850
Ταξιδεύσεις στον άξονα Y
χμ
500
Ταξιδεύσεις στον άξονα Z
χμ
540
Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού
χμ
120 έως 660
Η μύτη του σπινέλου προς την επιφάνεια της στήλης
χμ
640
Εργασιακό τραπέζι
Μέγεθος τραπεζιού (L × W)
χμ
1000 × 500
Μέγιστο φορτίο στο τραπέζι
χιλιόγραμμο
600
Μέγεθος T-slot
χμ
18×5
Στρίψιμο
Ταχύτητα σπινδέλου
στροφές
10000
Στρίβας σπινθήρα/στάβλος σπινθήρα
χμ
7/24 σύμβολο
BT2ορισμός
Μηχανή σπινδέλου
kw
7.5/11
Μέγιστη ροπή εξόδου
Ε.μ.
35.8/70
Τύπος τροφοδοσίας σπινθήρα

Σύγχρονη ζώνη οδοντικών
Ποσοστό τροφοδοσίας
Χ, Υ, Ζ ταχεία διαδρομή
Μ/min
48/48/48
Μέγιστη ταχύτητα τροφοδοσίας κοπής
Μ/min
20
Α.Τ.Κ.
Δυνατότητα αποθήκευσης εργαλείων
pc
Τύπος βραχίονα 24
Μέγιστη διάμετρος εργαλείου
χμ
150(80)
Μέγιστο μήκος εργαλείου
χμ
250
Χρόνος αλλαγής εργαλείου (Τ-Τ)
δευτερεύον
2.5
Ακριβότητα
Ακριβότητα θέσης X/Y/Z
χμ
0.008/0.006/0.006
Επαναλαμβανόμενη θέση X/Y/Z
χμ
0.005/0.004/0.004
Άλλα
Συνολικές διαστάσεις ((L×WxH)
χμ
2400×3125×2840
Καθαρό βάρος της μηχανής
χιλιόγραμμο
5100
Συνολική απαίτηση ισχύος
KVA
18


Κανονισμός:

1. FANUC OI-MF TYPE (5) β σύστημα ελέγχου
2. 10000 σπινδύλα RPM, ζώνη συνδεδεμένη
3. 24 περιοδικό εργαλείων χειριστή δίσκου
4. Τάγμα νερού + τσιπ για το λούσιμο του κρεβατιού
5Καθαρό πυροβόλο, λειτουργικό φως, προειδοποιητικό φως

Προαιρετικό:

1ΦΑΝΟΥΚ ΑΙ-ΜΦ ΤΕΠΕΣύστημα
2Φανουκική ταινία O-MFΣύστημα
3Σύστημα CNC Siemens 828D
4. άμεση σύνδεση 12000 RPM μηχανικό σπινθήρα
5. 16000 στροφές ανά λεπτό, 24000 μηχανοκίνητο σπινθήρα
6. Γύρισμα 4ου άξονα
7. ψύξη εντός 2MPa, 3MPa, 5MPa, 7MPa
8Διαχωριστής λάδι-νερού
9. Απομακρυντή αλυσίδας
10Καθαρό όπλο νερού.
11- Επιθεώρηση εργαλείων και εργασιακών μερών
- 12.Αυτοματοποιημένη πόρτα
13Ασφαλιστική κλειδαριά.
14Ηλεκτρικό ντουλάπι και κλιματισμός

Βασική ακρίβεια:

Η ακρίβεια της μηχανής εφαρμόζει το πρότυπο αποδοχής GB/T18400.2-2010 Πρότυπο αποδοχής για την ακρίβεια τοποθέτησης μηχανήματος εργαλείου και την ακρίβεια επαναλαμβανόμενης τοποθέτησης GB/T18400.4-2010
Στοιχεία επιθεώρησης
Τυπικό εργοστασίου
Ακριβότητα επεξεργασίας
IT6
Ακριβότητα θέσης
Άξονας Χ (mm)
0.008
Άξονας Y (mm)
0.006
Άξονας Z (mm)
0.006
Επαναλαμβανόμενη ακρίβεια θέσης
Άξονας Χ (mm)
0.005
Άξονας Y (mm)
0.004
Άξονας Z (mm)
0.004

Κύρια διαμόρφωση:

Κύρια διαμόρφωση μηχανής εργαλείου και κατάλογος αγορασμένων εξαρτημάτων
Άρθρο
Προδιαγραφές
Ετικέτα
Παρατηρήσεις

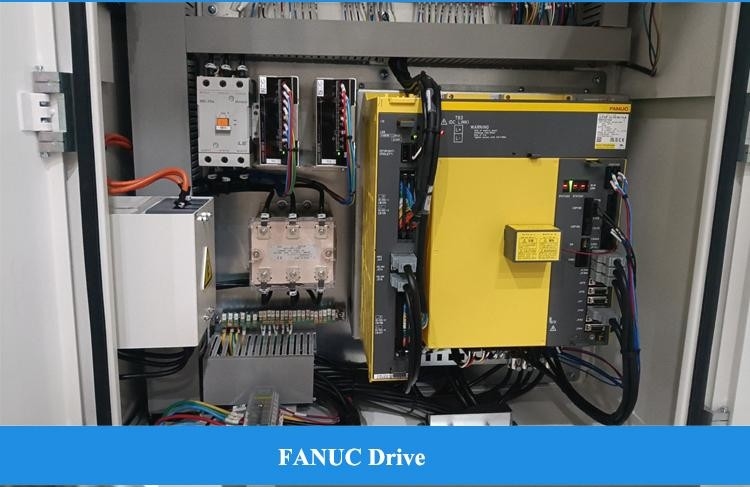

Σύστημα CNC
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Κεντρικός κινητήρας
βiI 8/12000-Β
FANUC

Κινητήρας άξονα Χ
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Y
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Z
βiS 22B/3000-B
FANUC

Στροφικό ρουλεμάν X-άξονας
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφικό ρουλεμάν για άξονα Y
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφικό ρουλεμάν Z-άξονας
30 × 62 × 15
NSK/FAG/NACHI/NTN

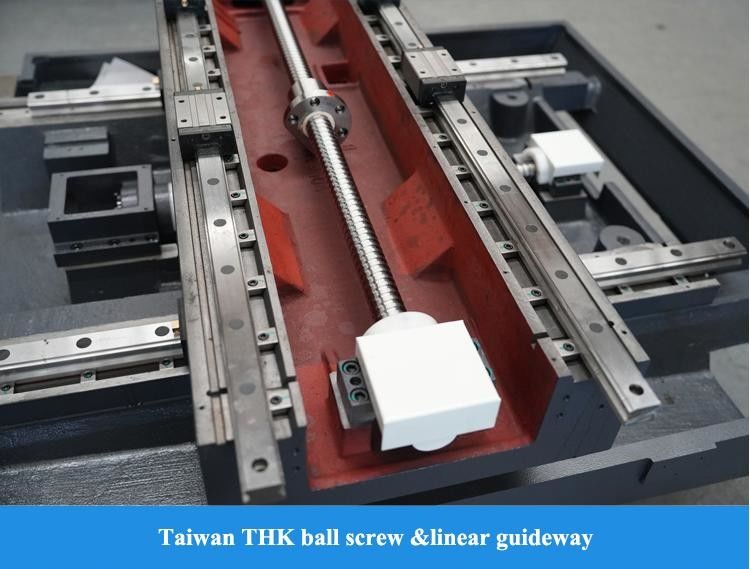

Στροφή σφαίρας στον άξονα Χ
φ40×16,C3
THK/PMI/HIWN

Στροφή σφαίρας στον άξονα Y
φ40×16,C3
THK/PMI/HIWN

Στροφή σφαίρας στον άξονα Z
φ40×16,C3
THK/PMI/HIWN

Οδός καθοδήγησης του άξονα Χ
35
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Οδός καθοδήγησης του άξονα Y
45
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Οδός καθοδήγησης του άξονα Z
45
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Υπόθεση επεξεργασίας:
SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC 2
SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC 3
Γιατί να μας επιλέξετε:

◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα

◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993

◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού

◆ Σταθερό και ώριμο σύστημα προμήθειας

◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)

◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση

◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή

Για εμάς:
SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC 4
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
SMTCL CNC Κέντρο κάθετης επεξεργασίας VMC850Q Κέντρο στροφής Μηχανή αλεξίπτωσης CNC 5
Γενικά ερωτήματα:

Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;

Είμαστε εταιρεία παραγωγής.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.

Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.

Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.

Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη

Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.

Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.

Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
