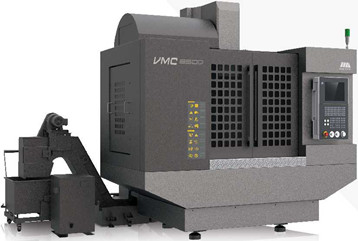

CNC μετάλλων υψηλής ταχύτητας κάθετο επεξεργαμένος στη μηχανή κέντρο 11kW VMC850Q
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος:: | Κέντρο κάθετης κατεργασίας VMC850Q | διάσταση κρεβατιού:: | 1000x500mm |
|---|---|---|---|
| Μέγιστο φορτίο στο τραπέζι:: | 600 κιλά | Διαδρομή άξονα Χ/Υ/Ζ:: | 850/500/540 χλστ |
| Κώνος ατράκτου / στέλεχος ατράκτου:: | (7:24)) BT40 | Μέγ. ταχύτητα ατράκτου:: | 10000 R/Min |
| Μέγιστη ροπή εξόδου:: | 35,8/70 (S215) Nm | Κινητήρας ατράκτου:: | 7.5/11kW |
| Tool Magazine και ποσότητα:: | 24 χειριστές | Βάρος:: | 4500 κιλά |
| Επισημαίνω |
VMC850Q CNC κάθετο επεξεργαμένος στη μηχανή κέντρο,CNC μετάλλων κάθετο επεξεργαμένος στη μηχανή κέντρο,11kW κάθετα επεξεργαμένος στη μηχανή κέντρα υψηλής ταχύτητας |
||
Περιγραφή του προϊόντος
CNC μεγάλων μετάλλων κάθετη κεντρική VMC850Q τιμή κατεργασίας
Αυτό το κάθετο επεξεργαμένος στη μηχανή κέντρο νέας γενιάς VMC850Q υιοθετεί το κάθετο σχεδιάγραμμα πλαισίων, διαγώνια δομή φωτογραφικών διαφανειών, υψηλή άκαμπτη στήλη ρεγγών, τραπεζοειδές κιβώτιο αξόνων, χαμηλό κέντρο βαρύτητας, υψηλό άκαμπτο κρεβάτι, τριαξωνικός ράγα οδηγών κυλίνδρων, για να εξασφαλίσει την καλή τρέχοντας ακρίβεια μηχανών, την υψηλής αντοχής και άριστη σταθερότητα ακρίβειας Η δομή μηχανών είναι απλή και συμπαγής, η περιοχή πατωμάτων είναι μικρή, είναι συμβάλλουσα στη συνέλευση της αυτόματης γραμμής Μπορέστε διεύρυνση, τις 2$ες και τρισδιάστατες επεξεργασίας, τρυπήματος και άλλου επιφάνειας διαδικασίες επιφάνειας, διατρήσεων, τρυπήματος, της ολοκλήρωσης της μεγάλης ακρίβειας κατεργασίας. Απλή λειτουργία, υψηλή ταχύτητα και υψηλή αποδοτικότητα, ευφυής και σταθερός.
Κύριες τεχνικές παράμετροι:
| Πρότυπο | VMC850Q | ||
| Ικανότητα | Χ ταξίδι άξονα | χιλ. | 850 |
| Ταξίδι άξονα Υ | χιλ. | 500 | |
| Ταξίδι άξονα Ζ | χιλ. | 540 | |
| Μύτη αξόνων στην επιτραπέζια επιφάνεια | χιλ. | 120-660 | |
| Μύτη αξόνων στην επιφάνεια στηλών | χιλ. | 640 | |
| Worktable | Επιτραπέζιο μέγεθος (L×W) | χιλ. | 1000×500 |
| Ανώτατο φορτίο στον πίνακα | κλ | 600 | |
| Μέγεθος τ-αυλακώσεων | χιλ. | 18×5 | |
| Άξονας | Ταχύτητα αξόνων | περιστροφή/λεπτό | 10000 |
| Κωνικότητα αξόνων/κνήμη αξόνων | χιλ. | 7/24 κωνικότητα | |
| BT40 | |||
| Μηχανή αξόνων | KW | 7.5/11 | |
| Μέγιστη ροπή παραγωγής | N.m | 35.8/70 | |
| Τύπος κίνησης αξόνων | Σύγχρονη ζώνη δοντιών | ||
| Ποσοστό τροφών | Χ, Υ, γρήγορο πέρασμα Ζ | M/min | 48/48/48 |
| Ανώτατο τέμνον ποσοστό τροφών | M/min | 20 | |
| A.T.C | Μεγάλη χωρητικότητα εργαλείων | PC | Τύπος 24 βραχιόνων |
| Ανώτατη διάμετρος εργαλείων | χιλ. | 150(80) | |
| Ανώτατο μήκος εργαλείων | χιλ. | 250 | |
| Χρόνος αλλαγής εργαλείων (T-T) | SEC | 2.5 | |
| Ακρίβεια | Ακρίβεια X/Y/Z προσδιορισμού θέσης | χιλ. | 0.008/0.006/0.006 |
| Επανάληψη που τοποθετεί X/Y/Z | χιλ. | 0.005/0.004/0.004 | |
| Άλλοι | Γενικές διαστάσεις (L×WxH) | χιλ. | 2400x2650x2700 |
| Καθαρό βάρος μηχανών | κλ | 5800 | |
| Συνολική απαίτηση δύναμης | KVA | 18 | |
Πρότυπα:

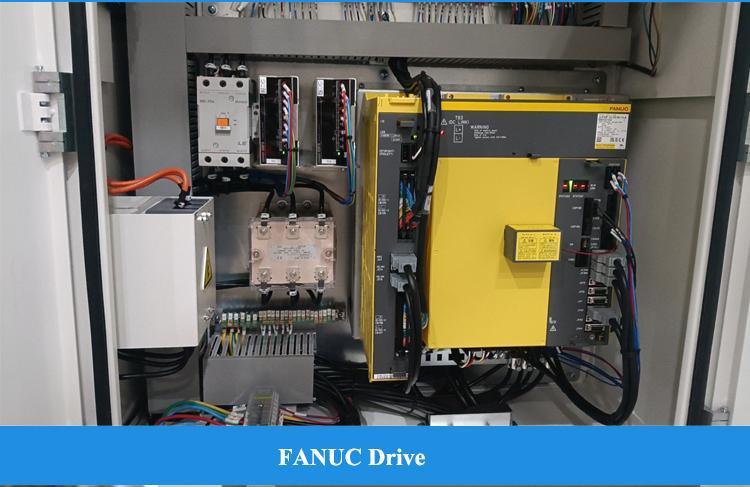

1. Σύστημα ελέγχου β ΤΎΠΩΝ oi-MF FANUC (5)
άξονας 2. 10000 περιστροφών/λεπτό, ζώνη που συνδέεται
3. περιοδικό εργαλείων χειριστών 24 δίσκων
4. Δεξαμενή νερού + ξεπλένοντας τσιπ κρεβατιών
5. Πυροβόλο όπλο καθαρού αέρα, ελαφρύ, προειδοποιώντας φως εργασίας
Προαιρετικός:
1. Σύστημα ελέγχου β ΤΑΙΝΙΏΝ oi-MF Fanuc (λ)
2. Σύστημα ελέγχου α ΤΑΙΝΙΏΝ oi-MF Fanuc (λ)
σύστημα 3.Siemens 828D CNC
4. Άμεση σύνδεση 12000 μηχανικός άξονας περιστροφής/λεπτό
5.16000 περιστροφή/λεπτό, 24000 μηχανοποιημένος άξονας
6. 4η περιστροφική πλάκα άξονα
7. Ψύξη εσωτερικό 2MPa, 3MPa, 5MPa, 7MPa
8.Oil-νερό διαχωριστής
9. Remover τσιπ αλυσίδων
πυροβόλο όπλο νερού 10.Clean
11. Επιθεώρηση εργαλείων και κομματιών προς κατεργασία
αυτόματη πόρτα 12
13. Κλειδαριά πορτών ασφάλειας
14. Ηλεκτρικό γραφείο και κλιματισμός
Πλεονεκτήματα δομών:
Απλή δομή και άριστη απόδοση

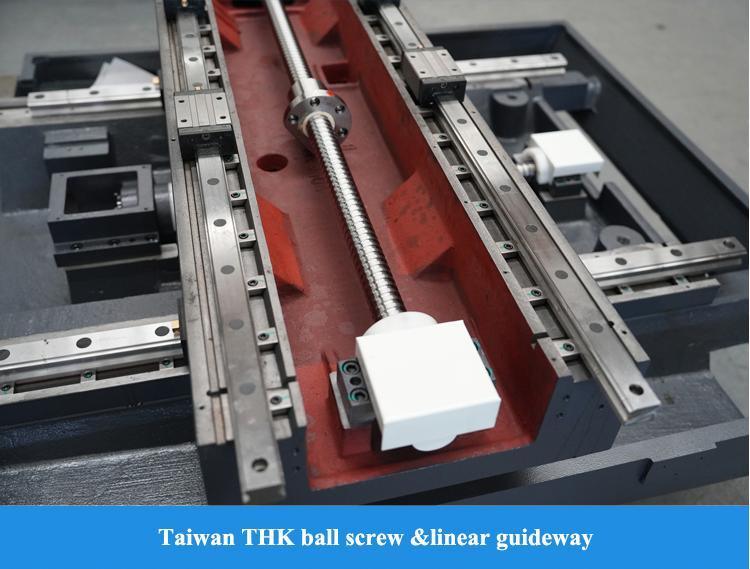

Μια βίδα μολύβδου: προ-συρμένος
Η τριαξωνικός βίδα μολύβδου υιοθετεί τη μέθοδο εγκαταστάσεων σταθερός δύο άκρες, και με τη βίδα σφαιρών υψηλής ακρίβειας μεγάλων διαμέτρων 40, η καλύτερες απάντηση ταχύτητας και η ακρίβεια προσδιορισμού θέσης μπορούν να ληφθούν με το προ-τέντωμα της επεξεργασίας.
Ράγα οδηγών Β: κύλινδρος
Η γραμμική ράγα οδηγών κυλίνδρων επιλέγεται για τρεις άξονες για να αυξήσει την ικανότητα ρουλεμάν και να ενισχύσει τη γενικές ακαμψία και την αξιοπιστία της εργαλειομηχανής. Ο γραμμικός οδηγός δεν έχει τη μικρή δόνηση με υψηλή ταχύτητα και κανένα σύρσιμο σε αργόστροφο για να εξασφαλίσει κατεργασία της ακρίβειας.
Άξονας Γ: 10000 περιστροφές/λεπτό
Άξονας υψηλής ταχύτητας 10000 περιστροφών/λεπτό, φέροντα εισαγόμενα ειδικά ρουλεμάν P4, με τη υψηλή ακρίβεια, υψηλή ακαμψία Ο κύριος άξονας έχει περάσει τη δυναμική δοκιμή διορθώσεων ισορροπίας πρίν αφήνει το εργοστάσιο.
Σταθερό μέρος τόρνου Δ: υψηλή ακαμψία
Το υψηλό σχέδιο κιβωτίων αξόνων δομών ακαμψίας, βελτιώνει την τέμνουσα αντίσταση της εργαλειομηχανής και μειώνει αποτελεσματικά τη δόνηση του άξονα, για να εξασφαλίσει το τέρμα ακρίβειας και επιφάνειας κατεργασίας των μερών.
Στυλοβάτης Ε: τύπος ψαροκόκκαλων
Η κλασική «ανθρώπινη» δομή, το στερεό και ο σταύλος τύπων, διατηρούν αποτελεσματικά τη σταθερότητα επεξεργασίας και τη μεταφέρουσα μετατόπιση ικανότητας με υψηλή ταχύτητα.

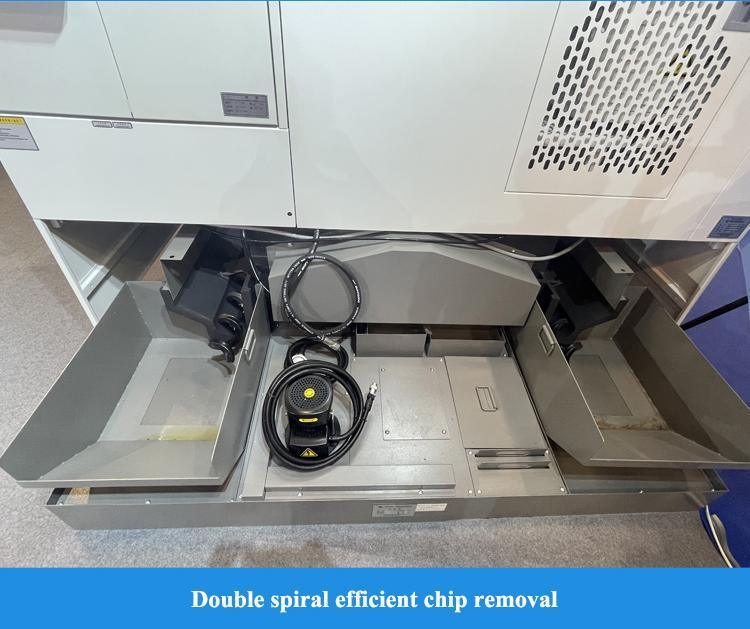

Κρεβάτι Φ: μεγάλη κλίση
Το μεγάλο κρεβάτι γωνίας κλίσης, προωθεί αποτελεσματικά την αφαίρεση των συντριμμιών. Το εσωτερικό του κρεβατιού υιοθετεί το τύπου κουτιού σχέδιο δομών, το οποίο είναι ισχυρό και αξιόπιστο, βελτιώνοντας αποτελεσματικά την ακαμψία και τη σταθερότητα του προϊόντος.
Περίπτωση επεξεργασίας:
Τα κυριότερα σημεία του προϊόντος
CNC μεγάλων μετάλλων κάθετη κεντρική VMC850Q τιμή κατεργασίας Αυτό το κάθετο επεξεργαμένος στη μηχανή κέντρο νέας γενιάς VMC850Q υιοθετεί το κάθετο σχεδιάγραμμα πλαισίων, διαγώνια δομή φωτογραφικών διαφανειών, υψηλή άκαμπτη στήλη ρεγγών, τραπεζοειδές κιβώτιο αξόνων, χαμηλό κέντρο βαρύτητας, υψηλό άκ...
