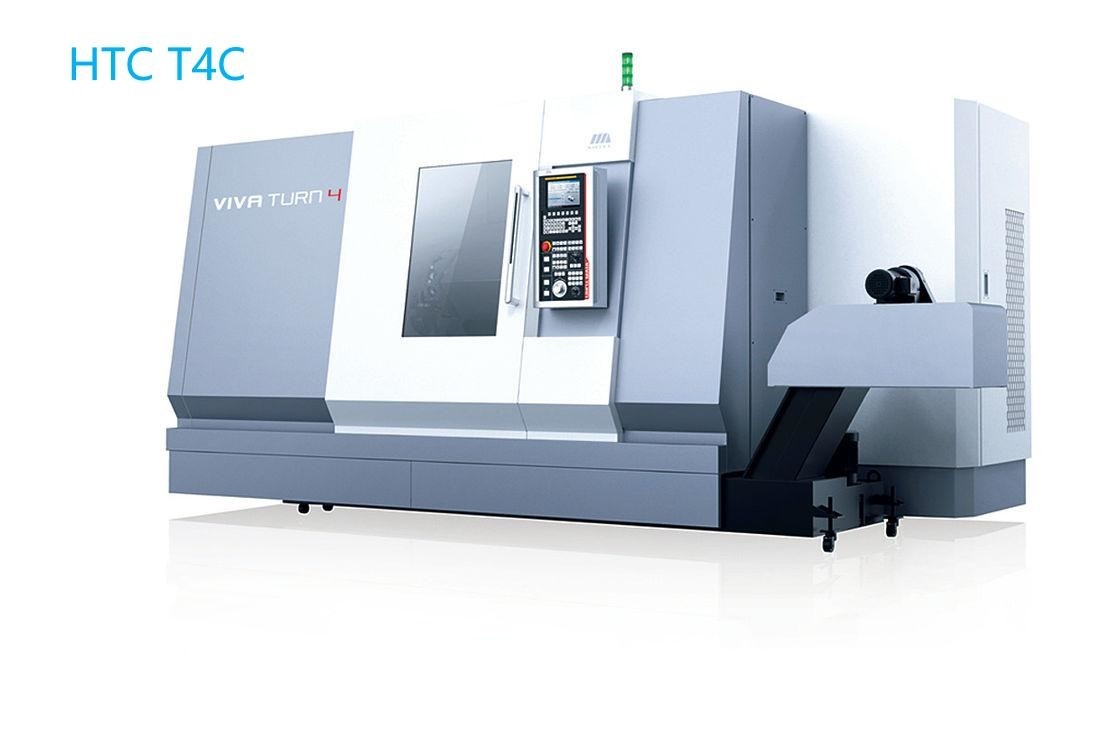

Οριζόντια 45 μοίρες κλίση κρεβατιού CNC στροφή lathes 3000r/min μεταλλική εργασία lathes T4C
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος: | HTCT4C Οριζόντια κλίση CNC | Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Μέγιστο μήκος κοπής:: | 500/1000/1500/2500 χιλ. | Μέγιστη διάμετρος κοπής:: | 500 χλστ |
| Μέγιστη διάμετρος περιστροφής στο διαδρόμιο:: | 500 χλστ | Διάμετρος τρύπας σπινθήρα:: | 80mm |
| Μέγιστη διάμετρος διάβασης:: | 65 χιλιοστά | Πεδίο ταχύτητας του σπινδέλου:: | 35〜3000 στροφές/λεπτό |
| Τυποποιημένη διάμετρος του ελαστικού:: | 10 ιντσών | Τύπος τυποποιημένου πύργου εργαλείου:: | οριζόντιος πύργος εργαλείων 12 σταθμοί |
| Επισημαίνω |
Οριζόντια κλίση κλίσης CNC γύρισμα γραμμής,45 μοίρες κλίση κρεβατιού CNC στροφή πλέγμα,Εργαστήριο μετάλλων CNC |
||
Περιγραφή του προϊόντος
Κινεζικό εργοστάσιο μεταλλουργίας HTCT4C CNC τόρνος οριζόντιας κλίνης με κεκλιμένη επιφάνεια
περιγραφή προϊόντος
Το ενσωματωμένο κεκλιμένο κρεβάτι 45 μοιρών υψηλής ακαμψίας έχει σταθερή απόδοση, εξασφαλίζοντας ακρίβεια μηχανουργικής κατεργασίας και διάρκεια ζωής. Μέσω ανάλυσης πεπερασμένων στοιχείων, η πιο λογική διάταξη δομής, ο αρθρωτός συνδυασμός, η εύκολη υλοποίηση τριών αξόνων, τεσσάρων αξόνων διαμόρφωσης και λειτουργιών.
MainTechnicalParameters
| Είδη | Μονάδα | T4C | |
| Μέγιστη διάμετρος περιστροφής πάνω από το κρεβάτι | mm | ∅720/∅720/∅720/∅720 | |
| Μέγιστο μήκος κοπής | mm | 500/1000/1500/2500 | |
| Μέγιστη διάμετρος κοπής | mm | 500 | |
| Μέγιστη διάμετρος περιστροφής στην πλάκα | mm | 500 | |
| Μύτη ατράκτου | A2-8 | ||
| Διάμετρος οπής ατράκτου | mm | 80 | |
| Μέγιστη διάμετρος ράβδου | mm | 65 | |
| Εύρος ταχύτητας ατράκτου | r/min/Nm | 35〜3000 | |
| Κύριος κινητήρας 15 λεπτά / συνεχής | kW | 22/30 | |
| Τυπική διάμετρος τσοκ | ίντσα | 10 | |
| Ταχύτητα γρήγορης κίνησης άξονα X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Διαδρομή άξονα X | mm | 280 | |
| Διαδρομή άξονα Z | mm | 570/1070/1570/2570 | |
| Κωνικότητα ατράκτου πίσω | Mohs | 5# | |
| Διαδρομή σώματος πίσω | mm | 450/850/1200/2200 | |
| Διαδρομή μανικιού πίσω | mm | 150 (1000/1500/2500προδιαγραφή) |
|
| Τυπικός τύπος πυργίσκου εργαλείων | οριζόντιος πυργίσκος εργαλείων 12 σταθμών | ||
| Μέγεθος εργαλείου | Εξωτερικό εργαλείο | mm | 25x25 |
| Διάμετρος ράβδου διάτρησης | mm | ∅40 | |
| Ακρίβεια μηχανουργικής κατεργασίας | IT6 | ||
| Ακρίβεια τοποθέτησης | Άξονας Χ | mm | 0.01 |
| Άξονας Z | mm | 0.015/0.015/0.02/0.035 | |
| Ακρίβεια θέσης επανάληψης | Άξονας Χ | mm | 0.005 |
| Άξονας Z | mm | 0.007/0.007/0.013/0.02 | |
| Μέγιστο φορτίο εργασίας | Τύπος δίσκου | kg | 200 |
| Εξαρτήματα άξονα | kg | 600;800 | |
| Βάρος μηχανήματος | kg | 6000/7500/9500/12000 | |
| Μήκος × πλάτος × ύψος εργαλειομηχανής | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Δομικά πλεονεκτήματα
Υψηλή ακαμψία Υψηλή ακρίβεια Πλούσια διαμόρφωση
