Οριζόντιο Κέντρο Στροφής CNC 12 Σταθμοί Τριφοκλίστρια Σκηνή Οδηγούμενο εργαλείο
Λεπτομέρειες για το προϊόν
| Ονομασία του προϊόντος: | Κέντρο τόρνευσης CNC HTCT4Cm Slant Bed | Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Μέγιστο μήκος κοπής:: | 450/950/1500/2500 mm | Μέγιστη διάμετρος κοπής:: | 420 χιλιοστά |
| Μέγιστη διάμετρος περιστροφής στο διαδρόμιο:: | 500 χιλιοστά | Διάμετρος τρύπας σπινθήρα:: | 80 χιλιοστά |
| Μέγιστη διάμετρος διάβασης:: | 65 χιλιοστά | Πεδίο ταχύτητας του σπινδέλου:: | 35〜3000 στροφές/λεπτό |
| Κεντρικός κινητήρας 15 λεπτά / συνεχής:: | 22/30kw | Τύπος τυποποιημένου πύργου εργαλείου:: | οριζόντιος πύργος εργαλείων 12 σταθμοί |
| Επισημαίνω |
Κέντρο στροφής CNC,12 σταθμοί CNC κέντρο στροφής,Κέντρο οριζόντιας στροφής |
||
Περιγραφή του προϊόντος

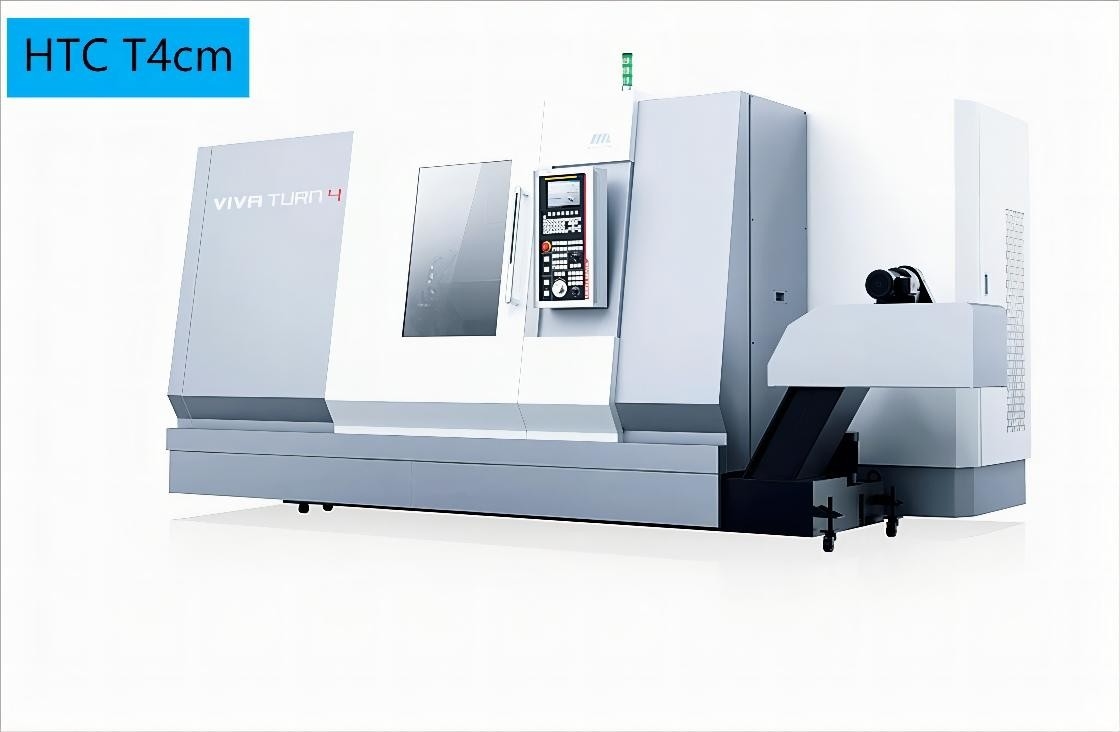

Οριζόντιος περιστρεφόμενος εργαλειοφορέας 12 θέσεων HTCT4Cm Slant Bed CNC τόρνος
περιγραφή προϊόντος
Το κέντρο τόρνευσης CNC T4Cm είναι ένα ολοκαίνουργιο προϊόν σχεδιασμένο και κατασκευασμένο με βάση τον γερμανικό τοπικό σχεδιασμό, σε συνδυασμό με την πολυετή εμπειρία του εργοστασίου μας στον σχεδιασμό οριζόντιων τόρνων CNC, και σύμφωνα με τις ανάγκες της αγοράς και της ανάπτυξης. Το προϊόν έχει εξαιρετικά υψηλή ακρίβεια και σταθερότητα, δομή υψηλής ακαμψίας και άτρακτο υψηλής ισχύος και υψηλής ροπής που μπορεί να καλύψει τις ανάγκες βαριάς κοπής, επιτρέποντας στους πελάτες να έχουν υψηλή απόδοση και χαμηλό κόστος.
Βασικές Τεχνικές Παράμετροι
| Είδη | Μονάδα | T4Cm | |
| Μέγιστη διάμετρος περιστροφής πάνω από το κρεβάτι | mm | ∅720/∅720/∅720/∅720 | |
| Μέγιστο μήκος κοπής | mm | 450/950/1500/2500 | |
| Μέγιστη διάμετρος κοπής | mm | 420 | |
| Μέγιστη διάμετρος τόρνευσης στην ολίσθηση | mm | 500 | |
| Μύτη ατράκτου | A2-8 | ||
| Διάμετρος οπής ατράκτου | mm | 80 | |
| Μέγιστη διάμετρος ράβδου | mm | 65 | |
| Εύρος ταχύτητας ατράκτου | r/min/Nm | 35〜3000 | |
| Κύριος κινητήρας 15 λεπτά / συνεχής | kW | 22/30 | |
| Διάμετρος τσοκ | ίντσα | 10 | |
| Ταχύτητα γρήγορης κίνησης άξονα X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Διαδρομή άξονα X | mm | 280 | |
| Διαδρομή άξονα Z | mm | 570/1070/1570/2570 | |
| Κωνικότητα ατράκτου ουράς | Mohs | 5# | |
| Διαδρομή σώματος ουράς | mm | 450/850/1200/2200 | |
| Διαδρομή μανικιού ουράς | mm | 150 (1000/1500/2500 προδιαγραφή) |
|
| Τύπος τυπικού εργαλειοφορέα | οριζόντιος περιστρεφόμενος εργαλειοφορέας 12 θέσεων | ||
| Μέγεθος εργαλείου | Εξωτερικό εργαλείο | mm | 25x25 |
| Διάμετρος ράβδου διάτρησης | mm | ∅40 | |
| Ακρίβεια μηχανουργικής κατεργασίας | IT6 | ||
| Ακρίβεια τοποθέτησης | Άξονας X | mm | 0.01 |
| Άξονας Z | mm | 0.015/0.015/0.02/0.035 | |
| Άξονας C | mm | 48'' | |
| Ακρίβεια επανάληψης θέσης | Άξονας X | mm | 0.005 |
| Άξονας Z | mm | 0.007/0.007/0.013/0.02 | |
| Άξονας C | mm | 24'' | |
| Μέγιστο φορτίο εργασίας | Τύπος δίσκου | kg | 200 |
| Εξαρτήματα άξονα | kg | 600;800 | |
| Βάρος μηχανήματος | kg | 6000/7500/9500/12000 | |
| Μήκος × πλάτος × ύψος εργαλειομηχανής | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Συχνές ερωτήσεις
Ε: Γιατί να επιλέξετε το μηχάνημά μας;
A: 1 . Υψηλή ποιότητα με ανταγωνιστική τιμή
2 . 20 χρόνια εμπειρίας εξαγωγών
3 . Πιστοποιητικά CE, ISO
4 . 24 ΩΡΕΣ ONLINE ΥΠΗΡΕΣΙΑ (Τηλέφωνο, Skype, WhatsApp)
6 . 12 μήνες εγγύηση ποιότητας
Ε: Μπορούμε να ξεκινήσουμε με μικρή ποσότητα; Ποιο είναι το MOQ;
A: Μπορούμε να δεχτούμε παραγγελίες με οποιαδήποτε ποσότητα. Το MOQ είναι 1 μονάδα
Ε: Έχετε QC ή οποιαδήποτε πρότυπα ασφαλείας;
A: ναι, έχουμε δημιουργήσει ένα εξαιρετικά αυστηρό τμήμα ποιοτικού ελέγχου για να εγγυηθούμε την καλή ποιότητα.
Ε: Πώς μπορούμε να μάθουμε να χειριζόμαστε το μηχάνημα;
A: Διατίθενται βίντεο και οδηγίες διδασκαλίας λειτουργίας, ακόμη και μηχανικός.
