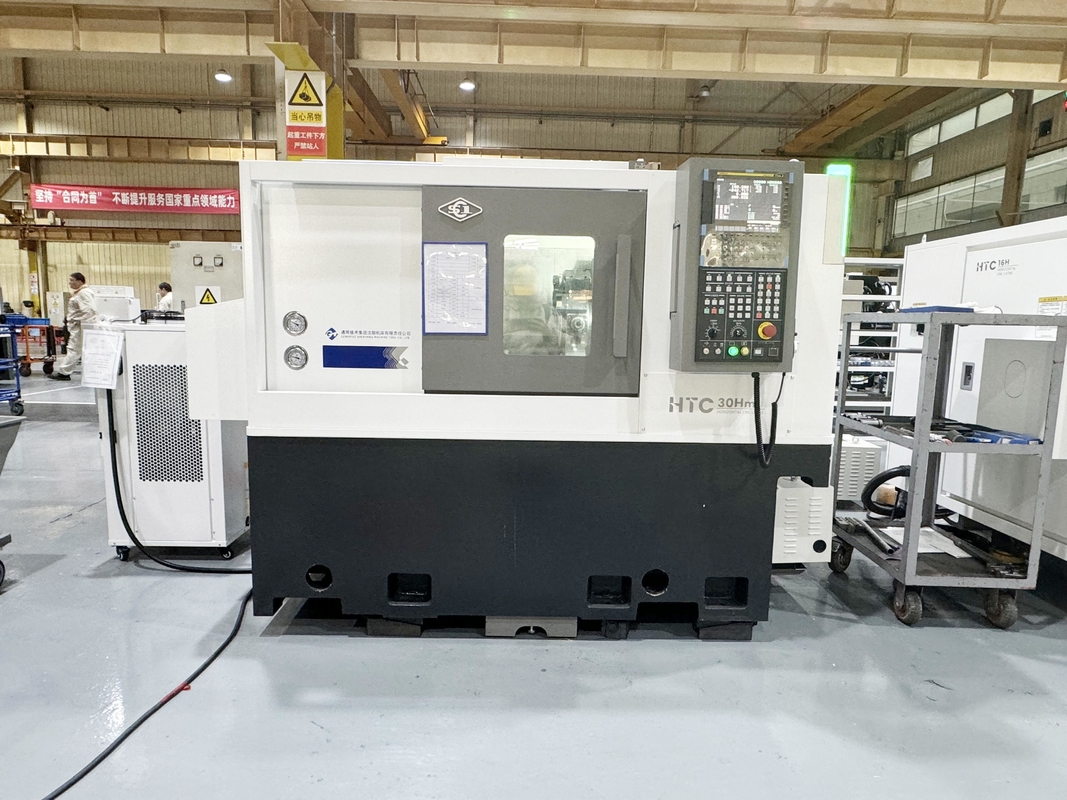

SMTCL οριζόντιο κέντρο στροφής HTC30Hm οριζόντιο 12 σταθμούς Πύργος ισχύος μηχανή στροφής CNC

Περιγραφή του προϊόντος:

SMTCL οριζόντιο κέντρο στροφής HTC30Hm οριζόντιο 12 σταθμούς Πύργος ισχύος μηχανή στροφής CNC

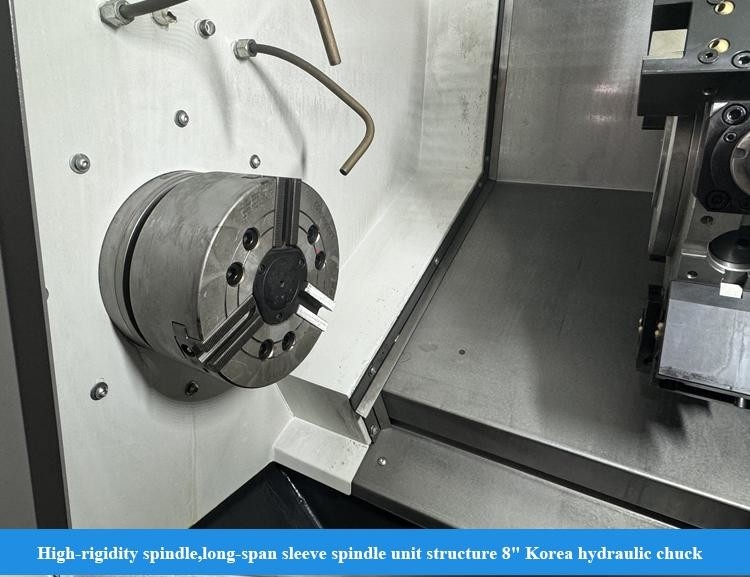

Το οριζόντιο κέντρο στροφής HTC30Hm υιοθετεί ολόκληρη την κλίση της δομής του κρεβατιού και είναι εξοπλισμένο με μεγάλο εύρος και σπιντέλο υψηλής ακαμψίας, το οποίο έχει εξαιρετικές επιδόσεις κοπής.Η επιστημονική δομή προσύνδεσης της μολύβδου βίδα κάνει ολόκληρη τη μηχανή με υψηλή ακρίβεια επεξεργασίας και καλή σταθερότηταΗ διάταξη ολόκληρης της μηχανής είναι εύλογη και η επιφάνεια του δαπέδου είναι μικρή.Επεξεργασία και κοπή του εργασιακού τμήματος κατά τη διάρκεια της επεξεργασίας, και η διαμόρφωση της συσκευής στροφής μπορεί να συνειδητοποιήσει την πλήρη ακολουθία επεξεργασίας του εργαστηρίου.Η εφαρμογή της μονάδας αυτοματισμού μπορεί να εξοικονομήσει σημαντικά το κόστος εργασίας και να βελτιώσει την αποδοτικότητα της παραγωγήςΧρησιμοποιείται κυρίως σε αυτοκινητοβιομηχανίες, ρουλεμάν και άλλες βιομηχανίες.τόξοΤαυτόχρονα, μπορεί να συνειδητοποιήσει ολοκληρωμένη επεξεργασία όπως το τρυπάνι, το άλεμα και το χτύπημα για τη βελτίωση της αποδοτικότητας επεξεργασίας.

Χαρακτηριστικά του προϊόντος:

Γρήγορη ταχύτητα κίνησης: 30m/min

Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.
σιδηρόδρομοι καθοδήγησης για τη διασφάλιση υψηλής ακαμψίας, καλής δυναμικής απόδοσης και ακρίβειας, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.

Διορθωτικό σέρβο

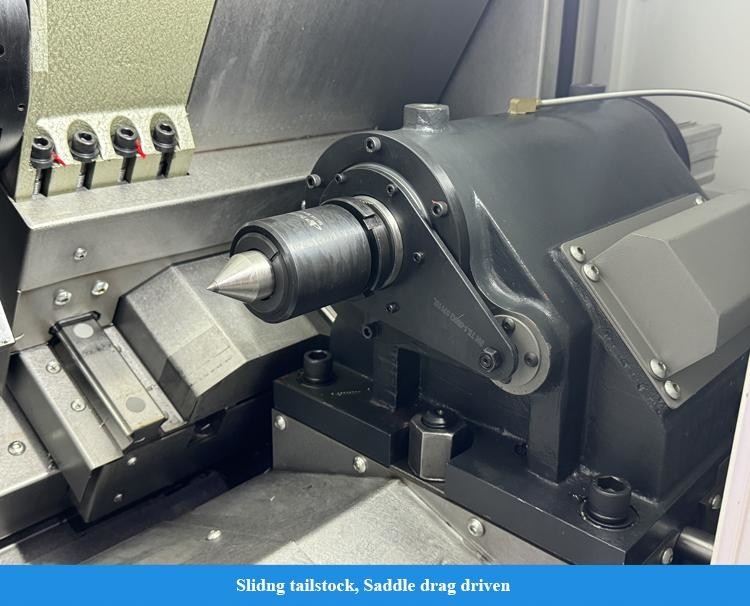

Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής

Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.

Δύο σταθερές προεπιταγμένες δομές

Ο άξονας Χ αναπτύσσει μια διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προεκτατική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προεκτάσεως και της παραμόρφωσης της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής

Διαμόρφωση άξονα Y

Η προαιρετική διαμόρφωση άξονα Y, σε συνδυασμό με πύργο που τροφοδοτείται από BMT, δομή άξονα C υψηλής ακρίβειας και μια ποικιλία τροφοδοτούμενων φορέων εργαλείων, μπορεί να πραγματοποιήσει σύνθετη επεξεργασία επιφάνειας με μια φορά εγκατάσταση.

Στροφή σφαίρας υψηλής ακρίβειας

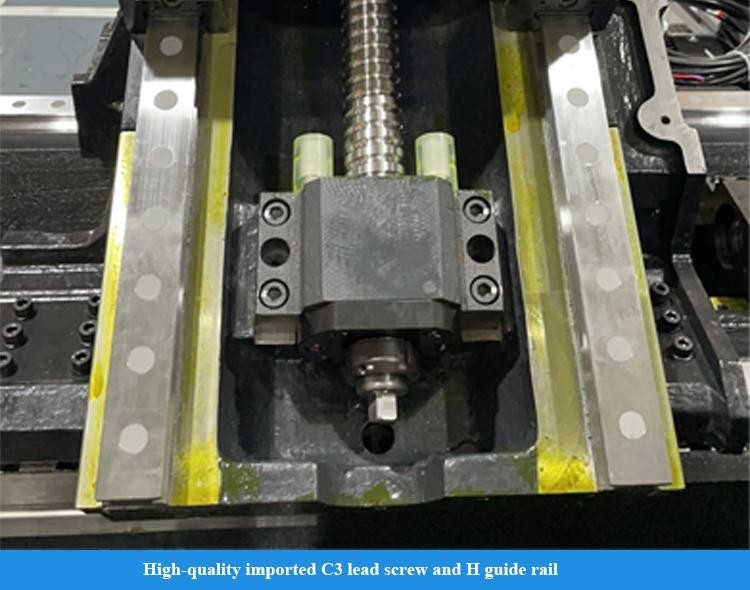

Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.

Άλλες συσκευές για την κατασκευή οχημάτων

Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,και το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου για να εξασφαλίζεται η συνολική ακαμψία των σημαντικών στοιχείων.

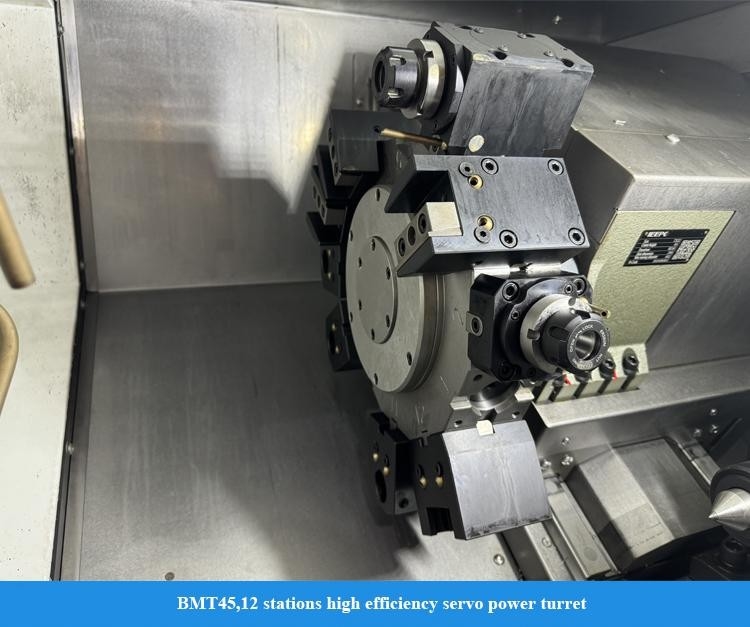

Αποτελεσματικός πύργος με παροχή τροφοδοσίας

Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής απόδοσης ολοκληρωμένης επεξεργασίας της στροφής, της άλεσης και της γεώτρησης.

Εσωτερικός φορέας εργαλείων ψύξης

Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας

Δυνατότητα φρέσκωσης εργαλείων με κινητήρα

Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό

Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό



Παράμετροι προϊόντος:

Σχέδιο	Μονάδα	HTC30Hm
Μαξ, κόβω διάγραμμα.	χμ	Φ250
Μέγιστο μήκος κοπής	χμ	450
Μαξ, κολυμπάς πάνω από το κρεβάτι.	χμ	Φ420
Μαξ. κολύμπι διαμέρισμα.	χμ	Φ280
Στρίψιμο
Μοντέλο μύτης με σπινθήρα		Α2-6
Εσωτερική διαφάνεια με μπροστινό ρουλέν.	χμ	100
Σπονδυλικός σπινθήρας και μέγεθος τρύπας		1:20Φ70
Διάγραμμα της τρύπας του σπινδέλου		Φ65
Μαξ, σταμάτα.	χμ	Φ50
Σωματική διάταξη χτύπησης.	χιλιοστό	8
Πεδίο ταχύτητας σπινθήρα	r/min	4500
Ονομαστική ροπή σφαιριδίου	Αριθμός	110 ((769r/min)
Μαξ. ροπή σπινθήρα	Αριθμός	180 ((576r/min)
Κύρια ισχύς κινητήρα συνεχής / 15 min.	kW	9/11
Άξονας X/Z
Ταχεία κίνηση στον άξονα Χ/Ζ	m/min	30
Ταξιδεύσεις στον άξονα Χ	χμ	140
Ταξιδεύσεις στον άξονα Z	χμ	500
Κουτσούκ
Ταξιδεύσεις απορροής	χμ	300
Μέθοδος οδήγησης από την ουρά		Αντίσταση της σέλας
Ταξίδι με μανίκι	χμ	100
Το μανίκι της ουράς.	χμ	Φ100
Κωνικό σχοινί της ουράς	Μορς	MT-5
Πύργος
Τύπος πύργου		Οριζόντιος πύργος ισχύος 12 σταθμών
Υψόμετρο κέντρου	χμ	80
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου	Σημ.	±1.6
Μέγεθος εργαλείου	χμ	25
Αν μπορούσα να διαλέξω εργαλείο κοντά		- Ναι, ναι.
Διασύνδεση υποθέτη ηλεκτρικού εργαλείου		BMT45
Μέγιστη χωρητικότητα γεώτρησης	χμ	14×0.15
Μέγιστη δυναμικότητα άλεσης	χμ	12 × 8 × 45
Μέγιστη χωρητικότητα απόρριψης	χμ	Μ10×1.5
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου	χμ	926
Καθαρό βάρος μηχανής εργαλείου	χιλιόγραμμο	3500
Συνολικές διαστάσεις ((LxWxH)	χμ	2295 × 1680 × 1650
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.
