CNC υψηλής ακρίβειας V4C V4S κάθετοι τόρνοι 50 - 1000R/Min
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος: | Κάθετος Τόρνος CNC V4C/V4S υψηλής ακρίβειας | Μέγιστη διάμετρο κούνιας: | 600/720 χλστ |
|---|---|---|---|
| Μέγιστο ύψος κοπής: | 500/690 χλστ | Μέγιστη διάμετρο κοπής: | 500/600 χιλ. |
| Μορφή μύτης ατράκτου: | Α2-8 Α2-11 | Εύρος ταχύτητας άξονα: | 50-2400 r/min 50-1000 r/min |
| Κύρια έξοδος κινητήρα: | 15/18,5 18,5/26 | Ροπή Max.output του άξονα: | Κινητήρας 549β/716α κινητήρας, 1113 nm |
| Διάμετρος σχοινίς: | 15 εκατοστά. | Σταθεράς μορφής του πυργίσκου: | Οριζόντια 8 σταθμοί εργαλείων |
| Επισημαίνω |
V4C κάθετοι CNC τόρνοι,V4S κάθετοι CNC τόρνοι,1000R/Min CNC υψηλής ακρίβειας μηχανή |
||
Περιγραφή του προϊόντος

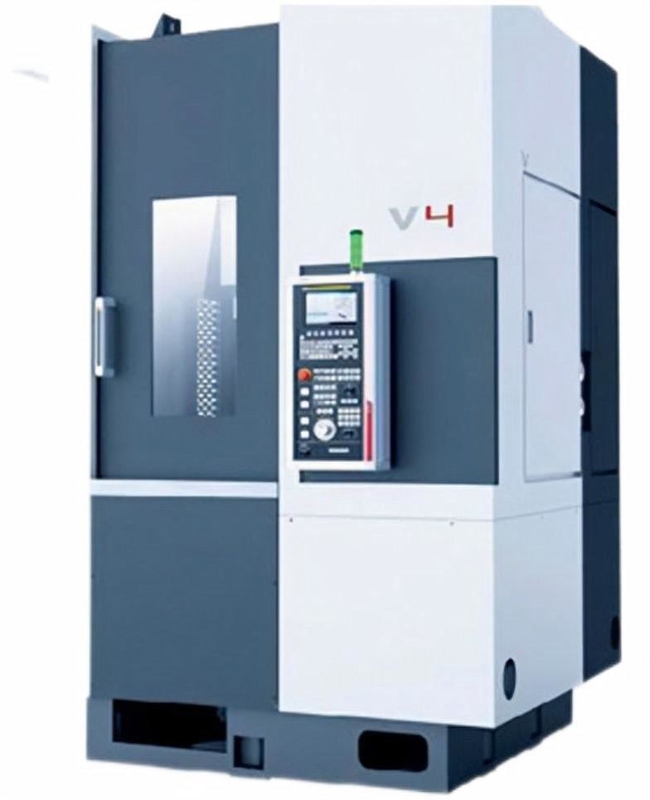

Κάθετος CNC προμηθευτών τόρνος υψηλής ακρίβειας V4C/V4S
Εισαγωγή προϊόντων

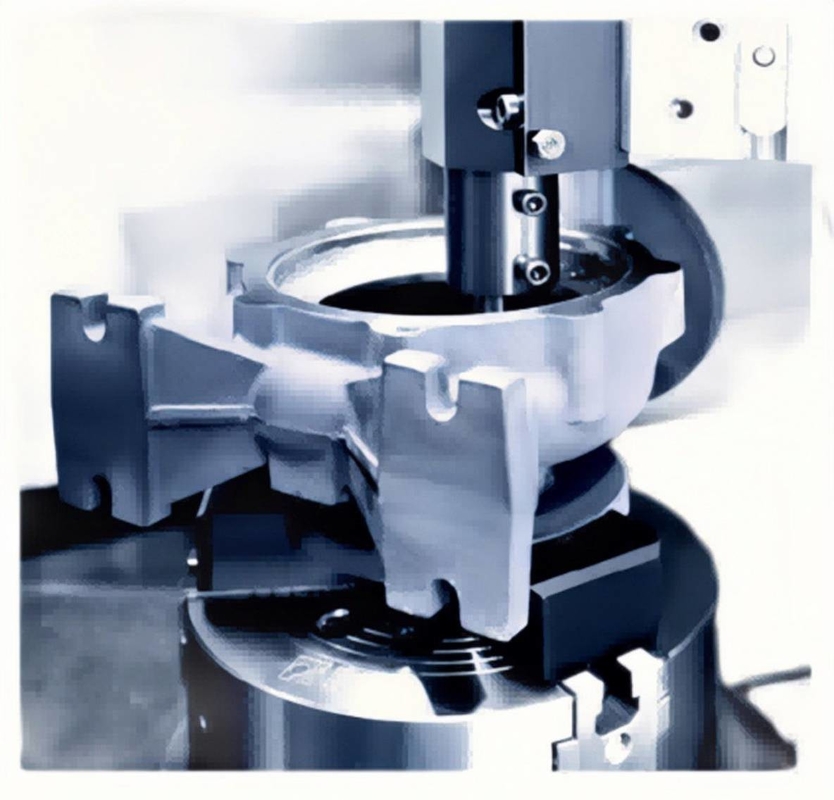

Η τέλεια ενότητα της υψηλής απόδοσης επεξεργασίας και του μικρού διαστήματος πατωμάτων, κατάλληλη για την επεξεργασία των μερών αυτοκινήτου όπως οι πλήμνες, οι δίσκοι φρένων, οι σφόνδυλοι κ.λπ. και μαλακή και σκληρή στροφή των ρουλεμάν, η στροφή αντί της λείανσης θα μπορούσε να πραγματοποιηθεί. Τα διπλά εργαλεία για πάνω-κάτω τις επιφάνειες της στροφής δίσκων φρένων θα μπορούσαν να πραγματοποιηθούν συγχρόνως στην περίπτωση που ο βοηθητικός άξονας είναι εξοπλισμένος, βελτιώνοντας την αποδοτικότητα επεξεργασίας και το επίπεδο ακρίβειας εξαιρετικά.
Κύριες τεχνικές παράμετροι
| Στοιχεία | Μονάδα | V4C | V4S | ||
| Μέγιστη διάμετρος ταλάντευσης | χιλ. | Ø600 | Ø720 | ||
| Μέγιστο τέμνον ύψος | χιλ. | 500 | 690 | ||
| Μέγιστη τέμνουσα διάμετρος | χιλ. | Ø500 | Ø600 | ||
| Μορφή μύτης αξόνων | A2-8 | A2-11 | |||
| Σειρά ταχύτητας αξόνων | r/min | 50-2400 | 50-1000 | ||
| παραγωγή κύριων μηχανών | KW | 15/18.5 | 18.5/26 | ||
| ροπή max.output του άξονα | NM | μηχανή 549β motor/716α | 1113 | ||
| διάμετρος τσοκ | ίντσα | 12» | 15» | ||
| Γρήγορη εγκάρσια ταχύτητα Χ-άξονα | m/min | 18 | 18 | ||
| Γρήγορη εγκάρσια ταχύτητα ζ-άξονα | m/min | 18 | 18 | ||
| Κτύπημα Χ-άξονα | χιλ. | 300 | 300 | ||
| Κτύπημα ζ-άξονα | χιλ. | 500 | 650 | ||
| Τύπος Torret | Οριζόντιος σταθμός 8 | Οριζόντιος σταθμός 8 | |||
| Μέγεθος εργαλείων | χιλ. | 25x25/Ø40 | 25x25/Ø40 | ||
| Κατεργασία της ακρίβειας | IT6 | IT6 | |||
| τραχύτητα επιφάνειας κομματιών προς κατεργασία | μm | Ra1.6 | Ra1.6 | ||
| Ακρίβεια προσδιορισμού θέσης | Χ άξονας | χιλ. | 0,008 | 0,008 | |
| Άξονας Ζ | χιλ. | 0,008 | 0,008 | ||
| Επαναλάβετε την ακρίβεια θέσης | Χ άξονας | χιλ. | 0,005 | 0,005 | |
| Άξονας Ζ | χιλ. | 0,005 | 0,005 | ||
| Max.load Τύπος δίσκων (συμπεριλαμβανομένων των τσοκ και των σφιγκτηρών) |
κλ | 350 | 400 | ||
| Βάρος μηχανών | κύριο σώμα | κλ | 6000 | 7500 | |
| Γενικές διαστάσεις | Ύψος πλάτους × μήκους × | χιλ. | 3220x1780x2880 | 3220x1780x3060 | |
Πλεονέκτημα μηχανών
1.Large κτύπημα και μεγάλη τέμνουσα σειρά
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Μέγιστη διάμετρος ταλάντευσης | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Μέγιστη γυρίζοντας διάμετρος | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Αύξηση λειτουργίας FANUC
Ακρίβεια αξόνων ↗ 55% Μέγιστη περιστροφή/λεπτό του άξονα ↗ 11%
Μέγιστη γυρίζοντας διάμετρος ↗ 14% Μέγιστη γυρίζοντας διάμετρος ↗ 10%
Γρήγορο πέρασμα του άξονα Χ ↗ 100% Γρήγορο πέρασμα του άξονα Ζ ↗ 33%
Ακρίβεια προσδιορισμού θέσης του άξονα Χ ↗ 33% Ακρίβεια προσδιορισμού θέσης του άξονα Ζ ↗ 25%
Ανεξάρτητος ξεπλένοντας μηχανισμός τσιπ καταρράκτης-τύπων
Μεγάλος λιμένας εξάτμισης για τη συγκεντρωμένη επεξεργασία του τσιπ σιδήρου και του τέμνοντος ρευστού
Παρέχετε τη διαφορετικά δυνατότητα επεξεργασίας, τη μορφή και το σχεδιάγραμμα των κοπτών για να εξασφαλίσετε τέλεια τέμνουσα επίδραση.
Σύστημα τροφοδοσίας: οδηγημένος από τη σερβο μηχανή, ο άξονας Χ και ο άξονας Ζ συνδέονται άμεσα με τη βίδα σφαιρών μέσω της εύκαμπτης σύζευξης. Η βίδα σφαιρών εγκαθίσταται με ένα τέλος για τον καθορισμό και το άλλο τέλος για την υποστήριξη για να αποφύγει την επιμήκυνση βιδών λόγω της ανόδου θερμοκρασίας σε λειτουργία που μπορεί να προκαλέσει τη διαμήκη παραμόρφωση και να επιτύχει την υψηλή ακαμψία, τη υψηλή ταχύτητα, την υψηλά διάρκεια και τα μακρά ζωή.
Κύρια δομή μετάδοσης: η κύρια μηχανή μπορεί να τοποθετηθεί άμεσα στο σώμα τόρνου, το οποίο μπορεί να παρέχει την καλύτερη ακαμψία επεξεργασίας.
| Διάφορες τέμνουσες ζώνες μεταφορέων | |||||
| Τύπος αλυσίδων | Τύπος μεταλλουργικών ξυστρών | Μαγνητική μεταλλουργική ξύστρα | Διπλός τύπος αλυσίδων | ||
|
κατεργασία των υλικών | Χάλυβας, χαλκός, αργίλιο, άνθρακας και άλλο μέταλλο και μη meta |
Αργίλιο, χυτοσίδηρος, κ.λπ. | Χάλυβας, χυτοσίδηρος | Χάλυβας, άνθρακας, και άλλα μέταλλο και αμέταλλο |
| Οπίσθια αφαίρεση τσιπ | Λειτουργία περιβάλλον |
Εφαρμόσιμος σε όλα τα είδη από τα τσιπ όπως οι ρόλοι, κομμάτια, και φραγμοί |
Εφαρμόσιμος για συνεχής μεταβίβαση από τους διακόπτες και τα τσιπ |
Εφαρμόσιμος για τη μεταβίβαση από το χυτοσίδηρο χάλυβα και με τα τσιπ ένα μήκος λιγότερο από 150 χιλ. στην υγρή επεξεργασία |
Εφαρμόσιμος για τη μεταβίβαση του μετάλλου ή του αμέταλλου κομματιών που είναι δύσκολο να απαλλαχθούν από το συνηθισμένο μεταφορέα τσιπ τύπων αλυσίδων και στην κατάσταση των τσιπ μεγάλου ποσού |
|
Το σύστημα ισορροπίας αζώτου ελαχιστοποιεί τον αντίκτυπο μετακίνησης του άξονα Ζ Έναντι του προηγούμενου υδραυλικού συστήματος ισορροπίας, το σύστημα ισορροπίας αζώτου έχει τα ακόλουθα πλεονεκτήματα: Κανένας εξωτερικός εξοπλισμός δύναμης δεν απαιτείται, σώζοντας την ενέργεια Προσαρμοστείτε στη γρήγορη ομαλά ανύψωση και το χαμήλωμα στη υψηλή ταχύτητα χωρίς θόρυβο βελτιώστε την ισορροπία βάρους και διορθώστε το μειονέκτημα του υδραυλικού συστήματος Εντυπωσιακά προωθήστε την ακρίβεια και την ομαλότητα στην επεξεργασία, αποβάλτε τη δόνηση μικροϋπολογιστών, και επεκτείνετε τη ζωή της βίδας και της μηχανής. |
|||
Τομέας εφαρμογής
|
|
|
|
| Κατοικία μειωτών | Πλήμνη | Άρθρωση | |
|
|
|
|
| Σφόνδυλος | Δίσκος φρένων | Δαχτυλίδι ρουλεμάν |
Τα κυριότερα σημεία του προϊόντος
