Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE ISO
Αριθμό μοντέλου:
CDE6150A/CDE6250A
Βίντεο
Βίντεο
Βίντεο

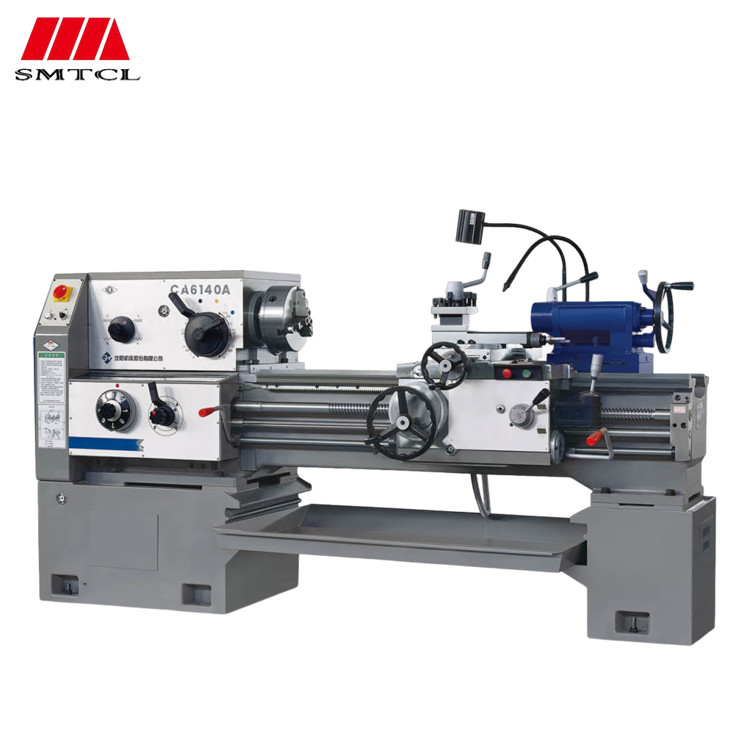

Cde-συμβατικός χειρωνακτικός τόρνος μηχανών τόρνου σειράς CDE6150A/CDE6250A χειρωνακτικός για το μέταλλο
Λεπτομέρειες προϊόντων
| Τυποποιημένες διαμορφώσεις | Προαιρετικές διαμορφώσεις | |||
| 3-σαγόνι τσοκ | 4-τρόπος θέση εργαλείων | 4-σαγόνι τσοκ | Φρουρά τσοκ | |
| Σταθερό υπόλοιπο (1500mm-πρότυπα ≥ <1500mm-option> | Μετα φρουρά εργαλείων | Οπίσθια φρουρά παφλασμών | ||
| Ακολουθήστε το υπόλοιπο (1500mm-πρότυπα ≥ <1500mm-option> | Κέντρο tailstock | Πιάτο προσώπου | Πίνακας νημάτων | |
| Τυποποιημένο κουτί εργαλείων | Πιάτο κίνησης | Μυτερός-γυρίζοντας σύνδεση | ||
| DRO | Μπουλόνια αγκύρων | |||
| Κέντρο αξόνων και κεντρικό μανίκι | Διευθετήσιμα μαξιλάρια | |||
Διαμόρφωση προϊόντων
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| προδιαγραφή | ||||||||
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø400 | Ø500 | Ø660 | ||||
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø220 | Ø290 | Ø430 | ||||
| Max.swing διάμετρος στο χάσμα | χιλ. | — | Ø700 | — | Ø760 | — | Ø910 | |
| Μήκος στο χάσμα | χιλ. | — | 260 | — | 260 | — | 260 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000/1500/2000/3000 | ||||||
| Μέγιστο τέμνον μήκος | χιλ. | 700/950/1450/1950/2950 | ||||||

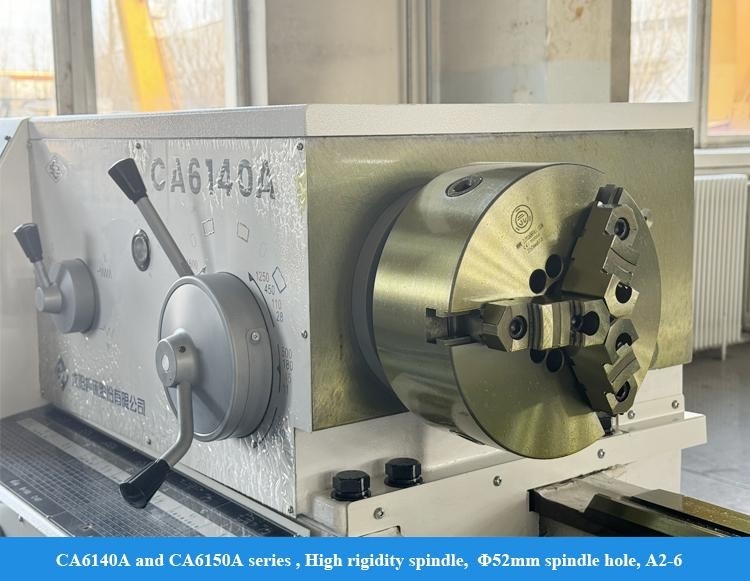

| Άξονας | ||||||||
| μύτη αξόνων | C6 | |||||||
| Ο άξονας άντεξε | χιλ. | Ø52 (επιτρεπόμενη διάμετρος ≤Ø50 φραγμών) | ||||||
| Η κωνικότητα του άξονα άντεξε | No.6 ΑΜ | |||||||
| Ροπή Max.Spindle | NM | 1586 | ||||||
| Σειρές ταχύτητας αξόνων | περιστροφή/λεπτό | 11-1400 (22 ταχύτητες) | ||||||
| Κεντρικό ύψος αξόνων | χιλ. | 220 | 250 | 325 | ||||
| Δύναμη μηχανών αξόνων | 7.5kw/1440rpm (50HZ) επιλέξτε: 5.5kw/1150rpm (60HZ) | |||||||

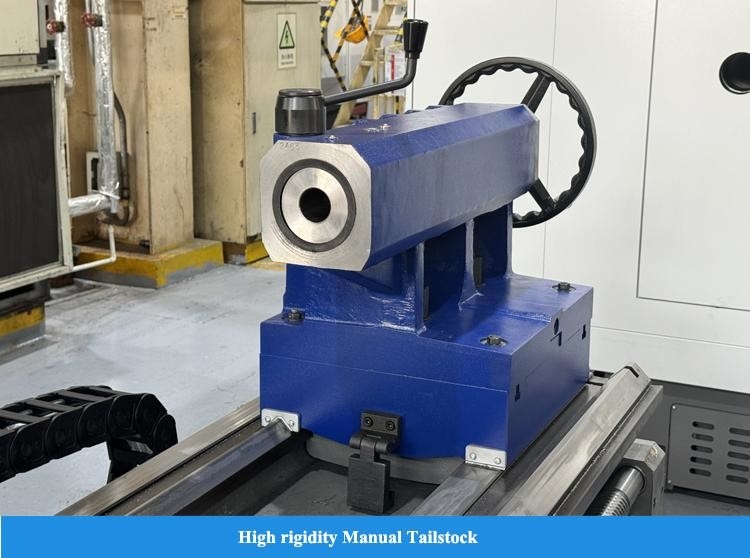

| Tailstock | ||||||||
| Διάμετρος tailstock του καλαμιού | χιλ. | Ø75 | ||||||
| Ταξίδι tailstock του καλαμιού | χιλ. | 150 | ||||||
| Κωνικότητα tailstock του καλαμιού | No.5 ΑΜ | |||||||
| Feeds&Threads (μετρική βίδα βιδών *inch) | ||||||||
| Διαμήκης τροφή | 0,035 〜 2.842mm/r (63 ταχύτητες) *0.0013 〜 0.1057in/r (63 ταχύτητες) | |||||||
| Διαγώνια τροφή | 0,009 ~ 0,804 mm/r *0.0003 ~ 0.0304in/r | |||||||
| Μετρικά νήματα | χιλ. | 0,5 〜 240 (66 είδη) *0.5 〜 160 (43 είδη) | ||||||
| Μορφωματικά νήματα | χιλ. | 0,25 〜 120 (57 είδη) *0.25 〜 80 (38 είδη) | ||||||
| Νήματα ίντσας | TPI | 80 〜 1/4 (49 είδη) *80 〜 1/4 (47 είδη) | ||||||
| Diametral νήματα πισσών | DP | 160 〜 7/16 (50 είδη) *160 〜 7/16 (48 είδη) | ||||||

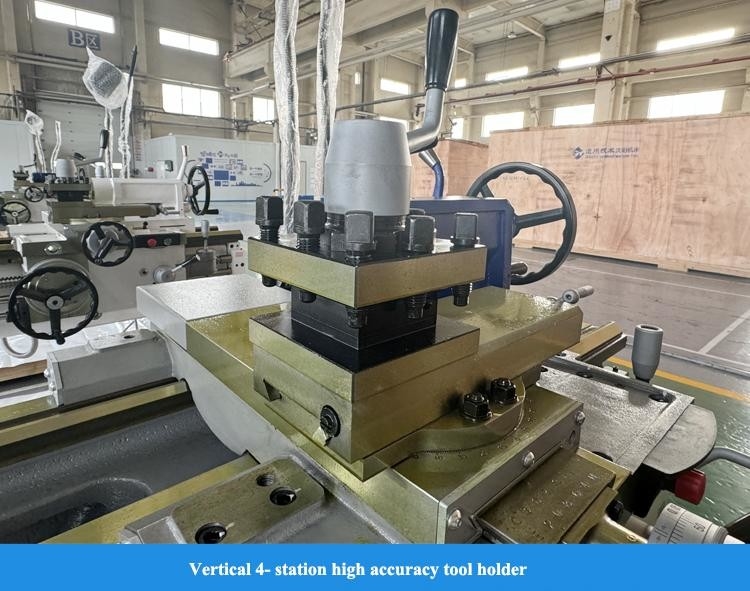

| Θέση εργαλείων | ||||||||
| Max.tool μέγεθος κνημών | χιλ. | 25X25 | ||||||
| Ταξίδι της τοπ φωτογραφικής διαφάνειας | χιλ. | 150 | ||||||
| Γωνία στροφέων της τοπ φωτογραφικής διαφάνειας | ±45° | |||||||
| Max.Travel της θέσης εργαλείων | Χ-άξονας | χιλ. | 348 | 373 | ||||
| Ζ-άξονας | χιλ. | 700/950/1450/1950/2950 | ||||||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Βάρος μηχανών | CDE61 | κλ | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
PACKING&SHIPPING
