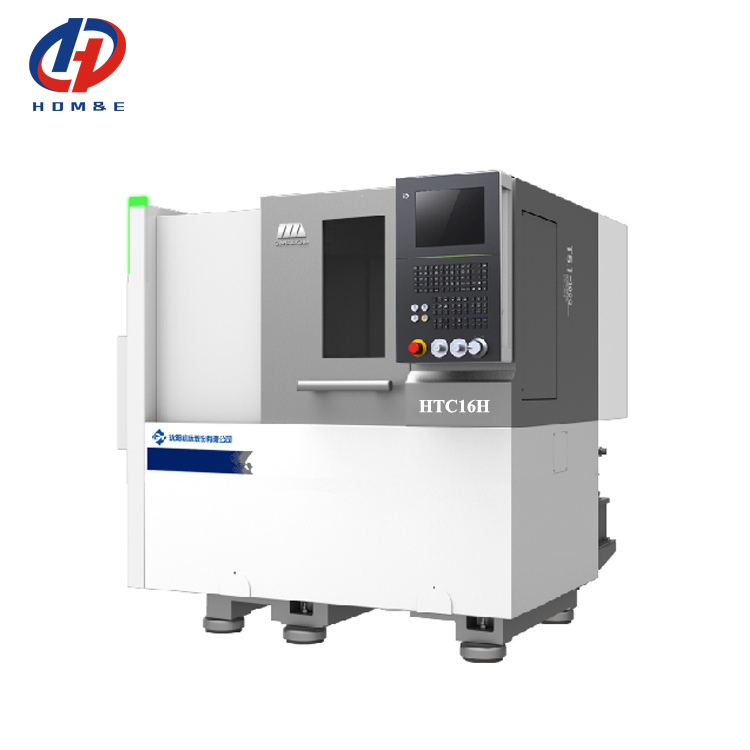

Οριζόντια κλίση κλιμακωτού κρεβατιού Τετραγώνιο CNC T4S Υψηλή ακαμψία 35 - 3000r/min Ταχύτητα σπινδέλου
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος: | Οριζόντιος CNC κρεβατιών ραπίσματος τόρνος | Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι:: | ∅420 χλστ |
|---|---|---|---|
| Μέγιστο μήκος κοπής:: | 160 mm | Μέγιστη διάμετρος κοπής:: | 160 mm |
| Διάμετρος τρύπας σπινθήρα:: | 62 χιλιοστά | Μέγιστη διάμετρος διάβασης:: | 56mm |
| Πεδίο ταχύτητας του σπινδέλου:: | 6000r/min | Κεντρικός κινητήρας 15 λεπτά / συνεχής:: | 11(7,5)KW |

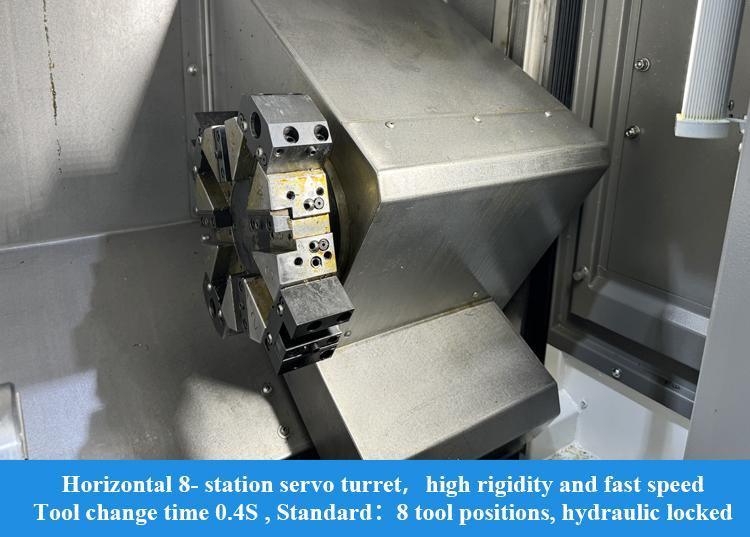

| Τυποποιημένη διάμετρος του ελαστικού:: | 6 ιντσών | Τύπος τυποποιημένου πύργου εργαλείου:: | οριζόντιος πυργίσκος εργαλείων 8 σταθμών |
| Επισημαίνω |
3000r/Min CNC κρεβατιών ραπίσματος τόρνος,Υψηλός CNC κρεβατιών ραπίσματος ακαμψίας τόρνος,Οριζόντιος τόρνος κρεβατιών ραπίσματος του ISO |
||
Περιγραφή του προϊόντος
Υψηλή ακρίβεια μηχανουργικής κατεργασίας T4S Οριζόντιο Κεκλιμένο Κρεβάτι CNC Τόρνος με πλούσια διαμόρφωση
Πλεονεκτήματα δομής
Υψηλή ακαμψία:
Υιοθετεί κεκλιμένο κρεβάτι 45° υψηλής ακαμψίας, όλα τα χυτά υιοθετούν βελτιστοποίηση πεπερασμένων στοιχείων, ευρεία επιφάνεια οδηγού, εξαλείφει αποτελεσματικά τη δόνηση που συμβαίνει στην κοπή του εργαλειομηχανής, ενισχυμένη αξιοπιστία, εύκολη συντήρηση και μπορεί να επιτύχει διαρκή και σταθερή ποιότητα επεξεργασίας.
Υψηλή ακρίβεια:
Κάθε μέρος της εργαλειομηχανής υιοθετεί εξαρτήματα ακριβείας από γνωστούς κατασκευαστές στο εσωτερικό και στο εξωτερικό. Ο προηγμένος σχεδιασμός δομής και τα τέλεια μέτρα διεργασίας καθιστούν τη συνολική διάταξη συμπαγή, αρμονική και ισχυρή, εξασφαλίζοντας υψηλή ακρίβεια μηχανουργικής κατεργασίας και μακροχρόνια διατήρηση της ακρίβειας.

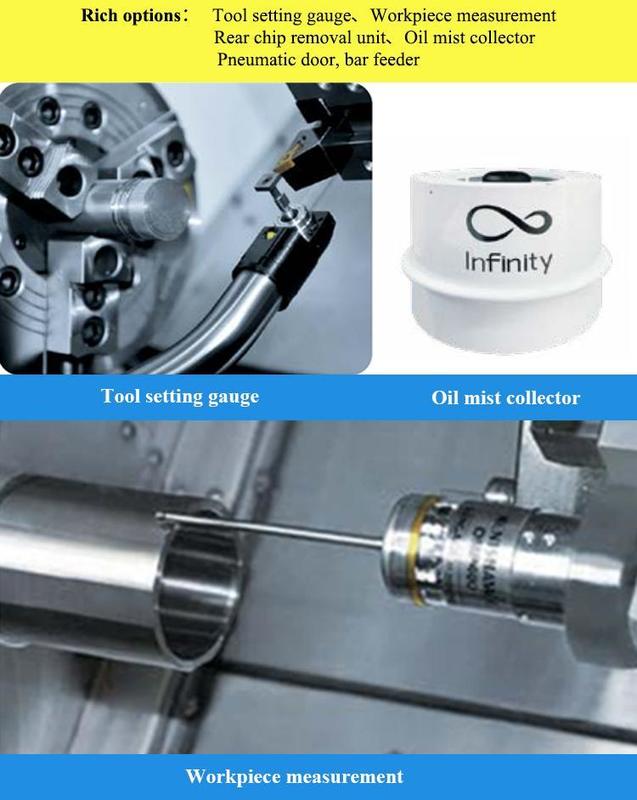

Πλούσια διαμόρφωση:
Η εργαλειομηχανή μπορεί να διαμορφωθεί με μια ποικιλία μονάδων για να καλύψει τις διαφορετικές ανάγκες των πελατών. Ο πύργος μαχαιριών ισχύος μπορεί να εγκατασταθεί ως κέντρο περιστροφής, με πλούσια διαμόρφωση, υψηλή απόδοση κόστους και πιο βολική επεξεργασία
Κύριες Τεχνικές Παράμετροι
| Είδη | Μονάδα | T4S | |
| Μέγιστη διάμετρος περιστροφής πάνω από το κρεβάτι | mm | ∅720/∅720/∅720/∅720 | |
| Μέγιστο μήκος κοπής | mm | 500/1000/1500/2500 | |
| Μέγιστη διάμετρος κοπής | mm | 500 | |
| Μέγιστη διάμετρος περιστροφής στην ολίσθηση | mm | 500 | |
| Μύτη ατράκτου | A2-11 | ||
| Διάμετρος οπής ατράκτου | mm | 104 | |
| Μέγιστη διάμετρος ράβδου | mm | 85 | |
| Εύρος ταχύτητας ατράκτου | r/min/Nm | 35〜3000 | |
| Κύριος κινητήρας 15 λεπτά / συνεχής | kW | 22/30 | |
| Διάμετρος τσοκ | ίντσα | 10 | |

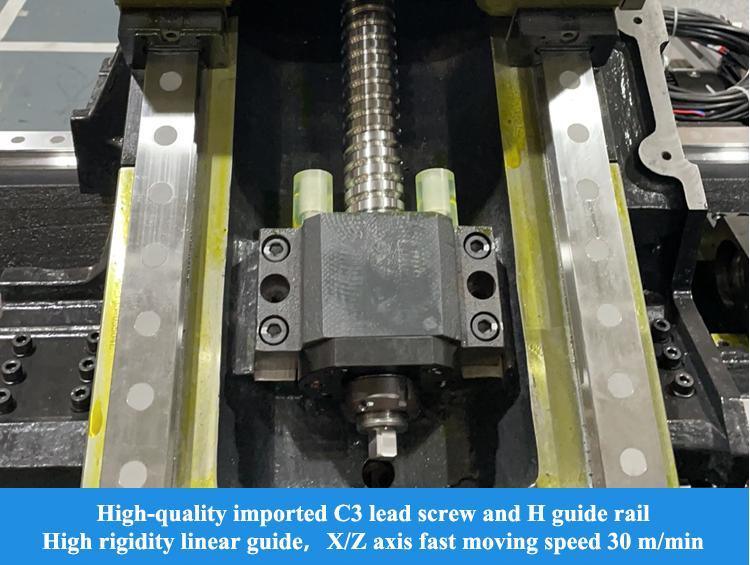

| Ταχύτητα γρήγορης κίνησης άξονα X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Διαδρομή άξονα X | mm | 280 | |
| Διαδρομή άξονα Z | mm | 570/1070/1570/2570 | |
| Κωνικότητα ατράκτου ουράς | Morse | 5# | |
| Διαδρομή σώματος ουράς | mm | 450/850/1200/2200 | |
| Διαδρομή χιτωνίου ουράς | mm | 150 (1000/1500/2500 προδιαγραφή) |
|
| Τύπος τυπικού πυργίσκου εργαλείων | οριζόντιος πυργίσκος εργαλείων 12 σταθμών | ||
| Μέγεθος εργαλείου | Εξωτερικό εργαλείο | mm | 25x25 |
| Διάμετρος ράβδου διάτρησης | mm | ∅40 | |
| Ακρίβεια μηχανουργικής κατεργασίας | IT6 | ||
| Ακρίβεια τοποθέτησης | Άξονας X | mm | 0.01 |
| Άξονας Z | mm | 0.015/0.015/0.02/0.035 | |
| Άξονας C | mm | ||
| Ακρίβεια επαναλαμβανόμενης θέσης | Άξονας X | mm | 0.005 |
| Άξονας Z | mm | 0.007/0.007/0.013/0.02 | |
| Άξονας C | mm | ||
| Μέγιστο φορτίο εργασίας | Τύπος δίσκου | kg | 200 |
| Εξαρτήματα άξονα | kg | 600;800 | |
| Βάρος μηχανήματος | kg | 6000/7500/9500/12000 | |
| Μήκος × πλάτος × ύψος εργαλειομηχανής | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
