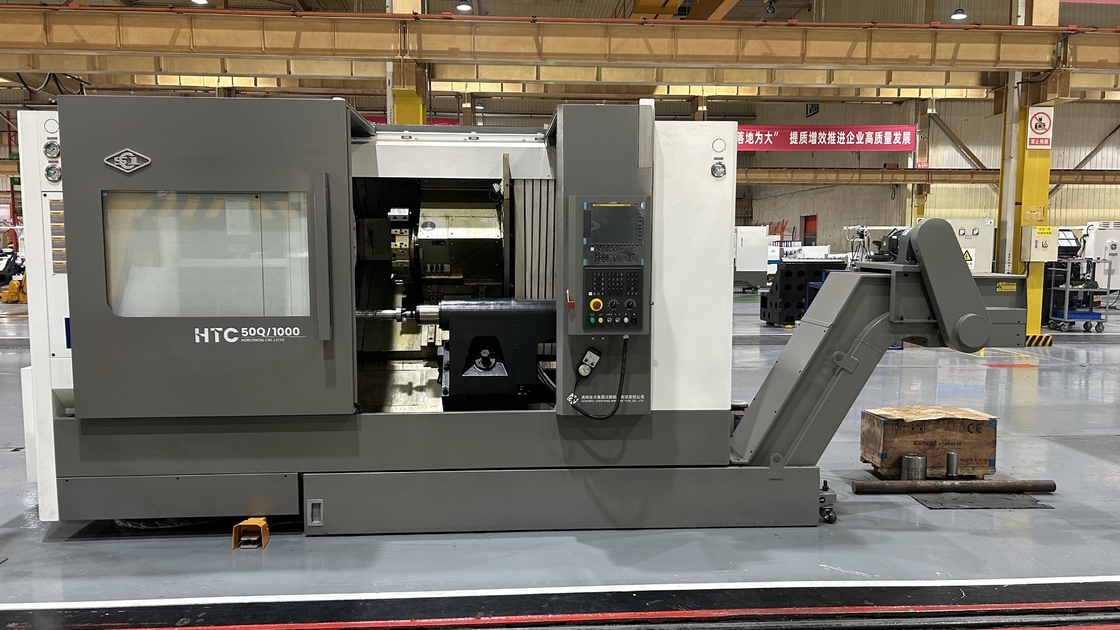

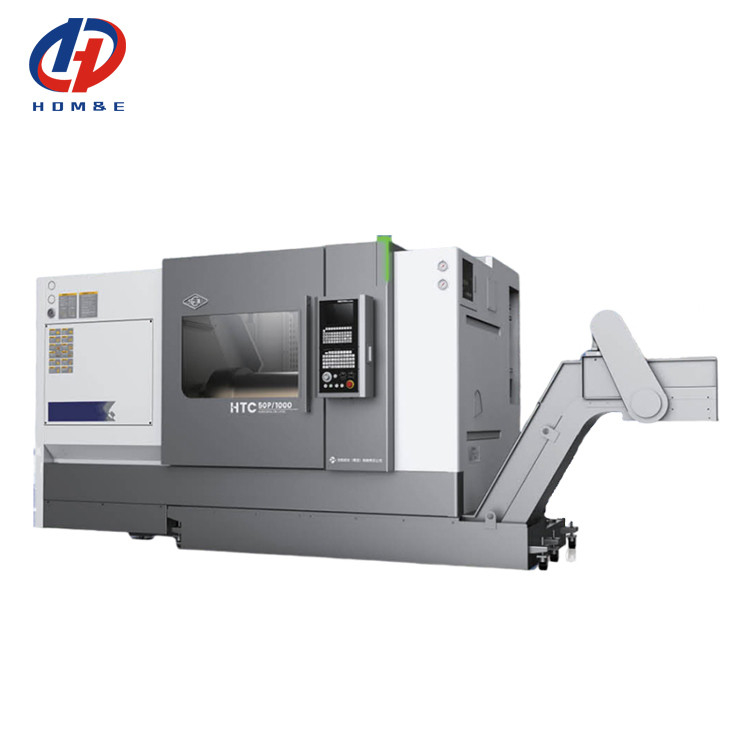

Name: SMTCL Οικουμενικό CNC Οριζόντιο Στρογγυλο HTC50Q Στρογγυλο υψηλής ροπής βαρύ στρογγυλό κρεβάτι CNC Στρογγυλο
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Series45°Bed
Availability: InStock

Σπίτι > προϊόντα > CNC μηχανές τόρνου >

SMTCL Οικουμενικό CNC Οριζόντιο Στρογγυλο HTC50Q Στρογγυλο υψηλής ροπής βαρύ στρογγυλό κρεβάτι CNC Στρογγυλο

Μεγάλη ακαμψία πλαϊνό κρεβάτι CNC γύρισμα

Μεγάλη ακρίβεια πλαγός κρεβάτι CNC ελατήριο

45° Σκηνή Οριζόντιας CNC Στροφής

Τόπος καταγωγής:

Κίνα

Μάρκα:

SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

HTC63n Series45°Bed

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Product name:

HTC50Q/H

Maximum cutting diameter：:

500/550 mm

Maximun cutting length：:

500/1000/1500/2000/2500mm

Maximum diameter of swing over bed：:

∅650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

Maximum diameter of through bar ：:

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

negotiable

Συσκευασία λεπτομέρειες

Η ξύλινη περίπτωση, κορμός κασσίτερου, άλλη πλόιμη συσκευασία

Χρόνος παράδοσης

30-45 ημέρες

Όροι πληρωμής

Τ/Τ, L/C, Western Union

Δυνατότητα προσφοράς

45 σύνολα το μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

SMTCL Οριζόντιο CNC Στροφείο HTC40H/500 Αυτοκινητοβιομηχανικά μάντραλ Αξεία κινητήρα Άξονες τροφοδοσίας Επεξεργασία CNC Στροφείο

Βρείτε την καλύτερη τιμή

Βίντεο

Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y

Βρείτε την καλύτερη τιμή

Βίντεο

Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL ακριβής μεταλλική μηχανή στροφής HTC30H μηχανή CNC επεξεργασίας ρουλεμάντων αυτοκινήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

SMTCL Οικουμενικό CNC Οριζόντιο Στρογγυλο HTC50Q Στρογγυλο υψηλής ροπής βαρύ στρογγυλό κρεβάτι CNC Στρογγυλο 0

Περιγραφή του προϊόντος

SMTCL Οικουμενικό CNC Οριζόντιο Στρογγυλο HTC50Q Στρογγυλο υψηλής ροπής βαρύ στρογγυλό κρεβάτι CNC Στρογγυλο

Η νέα γενιά της μηχανής CNC HTC-Q/H/S, η ανάλυση και η βελτιστοποίηση πραγματοποιούνται μέσω επαγγελματικού σχεδιασμού και λογισμικού,και η συναρμολόγηση και η επαλήθευση πραγματοποιούνται με προηγμένη τεχνολογία κατασκευής και δοκιμών.
HTC50Q/H/SΟι δομές κυλιόμενων σιδηροδρόμων και σκληρών σιδηροδρόμων μπορούν να ανταποκριθούν σε διαφορετικές συνθήκες εργασίας, κατάλληλες για τις ανάγκες των αυτοκινήτων, των μηχανημάτων μηχανικής και άλλων βιομηχανιών.

Χαρακτηριστικά του προϊόντος

1Υψηλή ακρίβεια.

◆ Υψηλής ακρίβειας βίδα και σιδηροτροχιά καθοδήγησης
◆ Υψηλής ακρίβειας ρουλεμάνια
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Υψηλής ακρίβειας κανόνας πλέξης

2Υψηλή αποδοτικότητα
Εφαρμογή κώδικα μονάδων συστήματος
◆ Πλήρης λειτουργική διαμόρφωση, που επιτρέπει
Πληροφορική
◆ Υψηλής απόδοσης πύργος εφοδιασμού
◆ Υψηλής απόδοσης, βαριά κόψιμο σπινθήρα

3Υψηλή ακαμψία
◆ Υψηλής ποιότητας κρεβάτι από χυτοσίδηρο κ.λπ.
◆ Κλειδιά: νυχτερινό κουτί
◆ Μεγάλη ισχύς και υψηλή ροπή σπιντέλ
◆ Πύργος εργαλείου υψηλής ακαμψίας

Λεπτομέρειες για το προϊόν

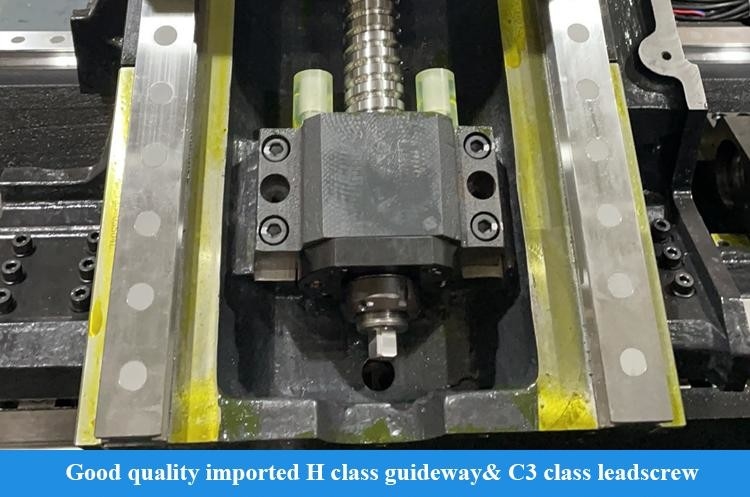

Στροφές υψηλής ακρίβειας και σιδηρόδρομοι καθοδήγησης

Χρησιμοποιεί εισαγόμενες βίδες υψηλής ποιότητας C3 και σιδηροτροχιές καθοδήγησης H και οδηγείται απευθείας από κινητήρες servo για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας

Συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα ή κινητήρα

Υιοθετεί εισαγόμενα κυλινδρικά ρυμουλκούμενα υψηλής ποιότητας κλάσης P4 και συνεργάζεται με σπιντέλο υψηλής ακρίβειας για την επίτευξη εξαιρετικής ακρίβειας περιστροφής.

Δύο άξονες υψηλής ταχύτητας

Οι δύο άξονες χρησιμοποιούν εισαγόμενες βίδες και χρησιμοποιούν την τεχνολογία προεξέτασης για να εξασφαλίσουν την ταχεία και σταθερή λειτουργία του εργαλείου μηχανής

Πλήρης λειτουργική διαμόρφωση, που επιτρέπει
έξυπνη παραγωγή
Διαφορετικές διαμορφώσεις ενότητες, όπως σταθερή ανάπαυση, υπο-στροφή, servo tailstock, και Y-άξονας μπορεί
Μπορεί επίσης να είναι εξοπλισμένο με μέτρηση του εργασιακού τμήματος, εργαλεία για την επεξεργασία του εργασιακού τμήματος και μεθόδους επεξεργασίας με πολλαπλές ακολουθίες.
Ειδικότερα, οι εργοδότες που εργάζονται σε ένα εργοτάξιο πρέπει να έχουν την ικανότητα να αναπτύσσουν τις ικανότητές τους για την επίτευξη των στόχων τους.

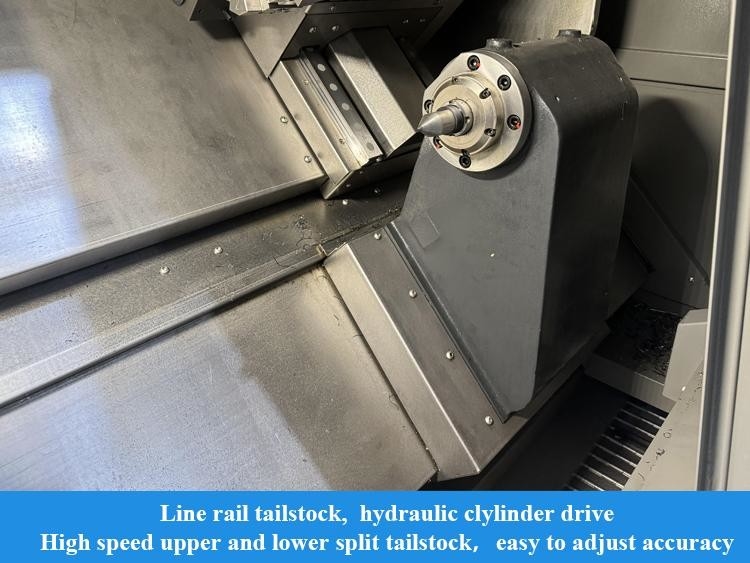

Μικρό σπιντέλο
Είναι εξοπλισμένο με μια μικρή δομή σπινθήρα tailstock, και εσωτερικά εγκατεστημένο κωνικό ρόλο
ρυμουλκούμενα και γωνιακά ρυμουλκούμενα σφαίρες επαφής για τη βελτίωση της ακαμψίας κοπής της άκρης της ουράςκαι διασφαλίζει την αποτελεσματική κοπή των μερών με μακρύ άξονα.

Υψηλής ακαμψίας κρεβάτι
Το κρεβάτι είναι κρεβάτι κλίσης 45°, με βελτιστοποιημένη και ενισχυμένη δομή πλευρών στο εσωτερικό.που βελτιώνει αποτελεσματικά τη δυναμική δυσκαμψίαΗ σύνδεση ανάμεσα στο στρώμα και την κεφαλή είναι ξυρισμένη και αλεθείσα με διπλή επιφάνεια ανάπαυσης, η οποία βελτιώνει περαιτέρω την ακαμψία κοπής ολόκληρης της μηχανής.

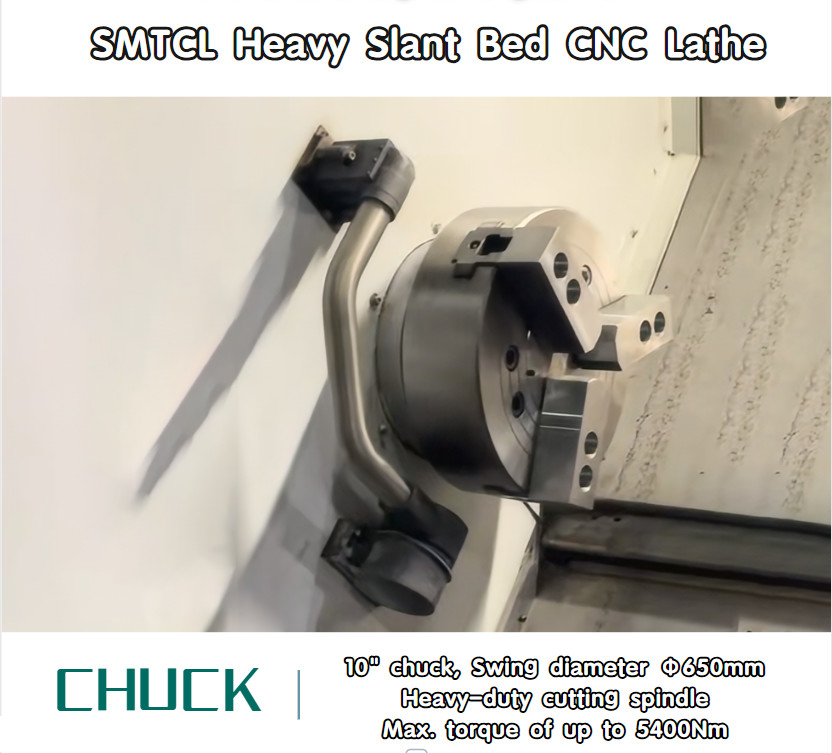

Σφινδάλια κοπής υψηλών επιδόσεων και βαρέων επιδόσεων Ο κινητήρας υψηλής ισχύος είναι συνδυασμένος με ένα βαρύ σπιντέλο κοπής, με μέγιστη ροπή
με μέγεθος έως 5400Nm και βάθος κοπής άνω των 10 mm από τη μία πλευρά, βελτιώνοντας την κοπήαποδοτικότητα.

Εφαρμογή στον κλάδο
Παράμετροι προϊόντος

Άρθρα

Μονάδες

HTC 50H

HTC 50H

Μέγιστο διαμέρισμα κοπής.

χμ

Φ500/Φ550

Φ500/Φ550

Μέγιστο μήκος κοπής

χμ

500/1000/1500/2000/2500

500/1000/1500/2000/2500

Μαξ, κουνήσου πάνω από το κρεβάτι.

χμ

Φ650

Φ650

Μαξ. Κουνούσε το διάγραμμα. Πάνω από το κενό κρεβατιού.

χμ

Φ500

Φ500

Στρίψιμο

Μοντέλο μύτης με σπινθήρα

-

Α2-8

Α2-11

Εσωτερική διαφάνεια με μπροστινό ρουλέν.

χμ

Φ120

Φ160

Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ90

1:20Φ120

Διάγραμμα της τρύπας του σπινθήρα.

χμ

Φ80

Φ104

Μαξ, σταμάτα.

χμ

Φ65

Φ85

Σωματική διάταξη χτύπησης.

χιλιοστό

10 ίντσες.

12 ίντσες.

Πεδίο ταχύτητας σπινθήρα

r/min

50-3500

35-3000

Μέγιστη ροπή σπινθήρα

Νμ

343

890

Σειρά ταχύτητας σπινθήρα

Πρώτη ταχύτητα

Πρώτη ταχύτητα

Η ισχύς εξόδου του κύριου κινητήρα συνεχής/30 min.

kW

22/30

22/30

Άξονας X/Z

Γρήγορη ταχύτητα διασταύρωσης στον άξονα Χ

χμ

20

20

Γρήγορη ταχύτητα διασταύρωσης στον άξονα Z

χμ

20

20

Ταξίδι στον άξονα Χ

χμ

285

285

Ταξιδεύσεις στον άξονα Z

χμ

510/1010/1510/2010/2510

510/1010/1510/2010/2510

Κουτσούκ

Ταξιδεύσεις απορροής

χμ

Άλλα είδη

Άλλα είδη

Μέθοδος οδήγησης από την ουρά

Αντίσταση της σέλας

Αντίσταση της σέλας

Ταξίδι με μανίκι

χμ

150

150

Το μανίκι της ουράς.

χμ

Φ120

Φ120

Κωνικό σχοινί της ουράς

Μορς 5#

Μορς 5#

Πύργος εργαλείου

Σχήμα πύργου εργαλείου

Οριζόντιος πύργος παροχής 12 σταθμών

Οριζόντιος πύργος παροχής 12 σταθμών

Υψόμετρο κέντρου

χμ

100

100

Μέγεθος εργαλείου

χμ

25×25

25×25

Αν μπορούσα να διαλέξω εργαλείο κοντά

χμ

- Ναι, ναι.

- Ναι, ναι.

Μέγιστη χωρητικότητα φορτίου

Εργαλεία με δίσκο

χιλιόγραμμο

300

500

Εργαλεία από άξονα

χιλιόγραμμο

800

1300

Άλλα

Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου

χμ

1050

1050

Βάρος της μηχανής

χιλιόγραμμο

5500/7000/8500/10000/11500

5500/7000/8500/10000/11500

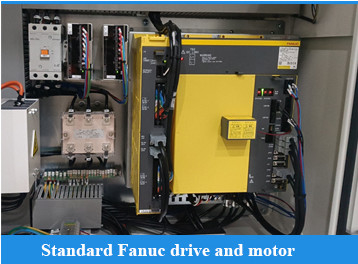

Τυπική διαμόρφωση:FANUC 0i ̊TF συν
12 σταθμοί μεταφοράς εργαλείων
Κύλινδρο πετρελαίου στερεού τύπου

Τυπική διαμόρφωση:Υδραυλικό κεντρικό πλαίσιο
Υπόστρωμα σπινδέλου με εξυπηρέτηση
Πνευματική πόρτα
Μετρητής ρύθμισης εργαλείου
Μέτρηση του εργασιακού υλικού
Συλλέκτης λάδινης ομίχλης
Ανίχνευση ζημιών στο εργαλείο

Στρίψιμο υψηλής ακαμψίαςΗ μεγάλη διάσταση του κεφαλαίου υιοθετεί
συνθετικό στήριγμα από εισαγόμενα κυλινδρικά ρουλεμάνια διπλής σειράς και γωνιακή επαφή
στροφικά ρουλεμάν μπροστά και πίσω, τα οποία αυξάνουν την ακαμψία και τη ροπή του σπινδέλου
και επιτυγχάνει εξαιρετικά αποτελέσματα βαριάς κοπήςτου σπινθήρα.

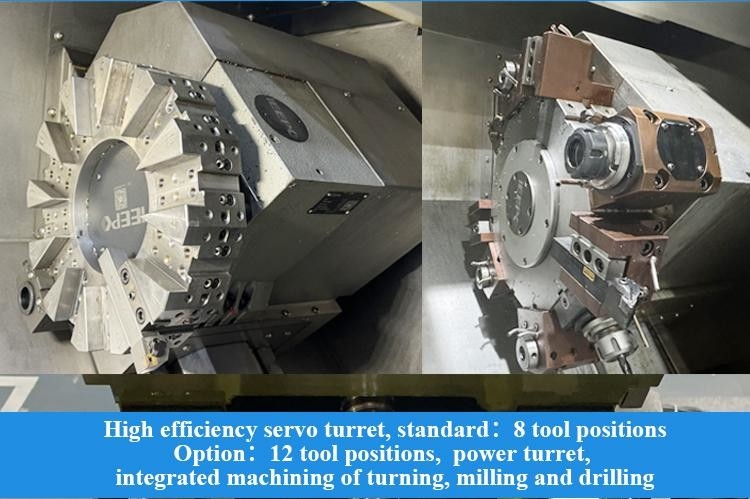

Αποτελεσματικός πύργος σερβοεξοπλισμού Ο υψηλής απόδοσης κινητήρας εφοδιασμού υιοθετείται για τον έλεγχο της ακριβούς δεικτικοποίησης του κοπτήρα, διασφαλίζοντας ότι διατηρεί ισχυρή
Η ταχύτερη αλλαγή εργαλείου σε γειτονικούς σταθμούς διαρκεί μόνο 0,4 δευτερόλεπτα, γεγονός που είναι γρήγορο και
έχει υψηλή αποδοτικότητα επεξεργασίας.
