Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
V10B
Βίντεο
Βίντεο
Βίντεο
Βίντεο

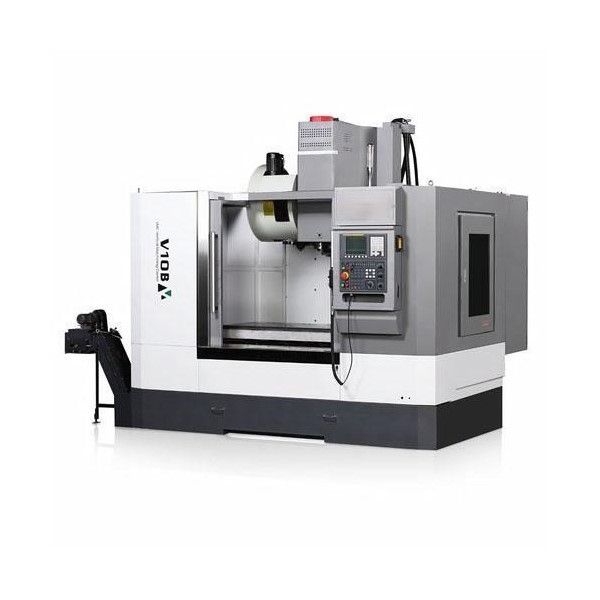

Cnc μετάλλων ακρίβειας V10B υψηλής ταχύτητας κάθετο επεξεργαμένος στη μηχανή κέντρο μηχανών άλεσης
Εισαγωγή προϊόντων
Το άμεσος-συνδεμένο V10B μεγάλο επεξεργαμένος στη μηχανή κέντρο αξόνων υιοθετεί ένα κάθετο σχεδιάγραμμα πλαισίων, η στήλη καθορίζεται στο κρεβάτι, τις κινήσεις κιβωτίων αξόνων πάνω-κάτω κατά μήκος της στήλης (κατεύθυνση Ζ), τις κινήσεις καθισμάτων ολίσθησης κατά μήκος κατά μήκος του κρεβατιού (κατεύθυνση Υ), και επιτραπέζιες κίνηση οριζόντια κατά μήκος της γλιστρώντας δομής καθισμάτων (Χ-κατεύθυνση). Οι γραμμικοί οδηγοί χρησιμοποιούνται και για τους τρεις άξονες, και η τριβή ολίσθησης αντικαθ:ιστώ από την τριβή κυλίσματος, η οποία κάνει την κινούμενη ταχύτητα γρηγορότερα και επιτυγχάνει τη μεγάλη ταχύτητα και τις μεγάλης ακρίβειας απαιτήσεις. Μπορεί να πραγματοποιήσει την άλεση, διάτρηση, διευρύνοντας, τρυπώντας, διευρύνοντας, τρυπώντας και άλλος διαδικασίες. Χρησιμοποιείται κυρίως σε στρατιωτικό, να εξαγάγει, το αυτοκίνητο, τη φόρμα, το όργανο και άλλες βιομηχανίες μηχανικής επεξεργασίας. Μπορεί να χρησιμοποιηθεί για να επεξεργαστεί διάφορο μεγάλης ακρίβειας, πολυ-διαδικασία, μέρη με τις σύνθετες μορφές. Είναι κατάλληλο για την παραγωγή των μικρών και μέσων batch και των πολλαπλάσιων ποικιλιών, και μπορεί επίσης να εισαγάγει την αυτόματη γραμμή παραγωγής.
Πλεονεκτήματα προϊόντων
Κύριες τεχνικές παράμετροι:
| ΣΤΟΙΧΕΙΟ | ΜΟΝΑΔΑ | V10P | V10B | V11B |
| Μέγεθος Worktable | χιλ. | 520*1200 | 600*1200 | 610*1300 |
| Μέγεθος τ-αυλακώσεων | χιλ. | 5*18*100 | 5-18*100 | 5-18*100 |
| Max.load ρουλεμάν worktable | κλ | 500 | 800 | 900 |
| ταξίδι X/Y/Z 3 άξονα | χιλ. | 1000/520/535 | 1000/620/630 | 1100/610/630 |
| Απόσταση από το μέτωπο στηλών στο κέντρο αξόνων | χιλ. | 582 | 667 | 667 |
| Απόσταση από τη μύτη αξόνων επιφάνειας επιτραπέζιων κορυφών | χιλ. | 100-635 | 110-740 | 110-740 |
| Κωνικότητα τρυπών αξόνων | BT40 | BT40 | BT40 | |
| Δύναμη αξόνων | KW | 7.5/11 | 11/15 | 11/15 |
| Μέγιστη ταχύτητα αξόνων | περιστροφή/λεπτό | 12000 | 12000 | 12000 |
| Μέγιστη ταχύτητα τροφών | mm/min | 12000 | 10000 | 10000 |
| Γρήγορη ταχύτητα τροφών | m/min | 48/48/32 | 36/36/32 | 36/36/32 |
| Ικανότητα περιοδικών εργαλείων | Τ | BT40-24T | BT40-24T | BT40-24T |
| Χρόνος αλλαγής εργαλείων | S | 2.5 | 2.5 | 2.5 |
| Ακρίβεια προσδιορισμού θέσης | χιλ. | 0,008 | 0,008 | 0,008 |
| Να επανατοποθετήσει την ακρίβεια | χιλ. | 0,005 | 0,005 | 0,005 |
| Διάσταση μηχανών | χιλ. | 2460*2355*2860 | 3150*2400*2800 | 3150*2400*2800 |
| Βάρος μηχανών | κλ | 5800 | 6800 | 7200 |
