Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
V11B
Βίντεο
Βίντεο
Βίντεο
Βίντεο

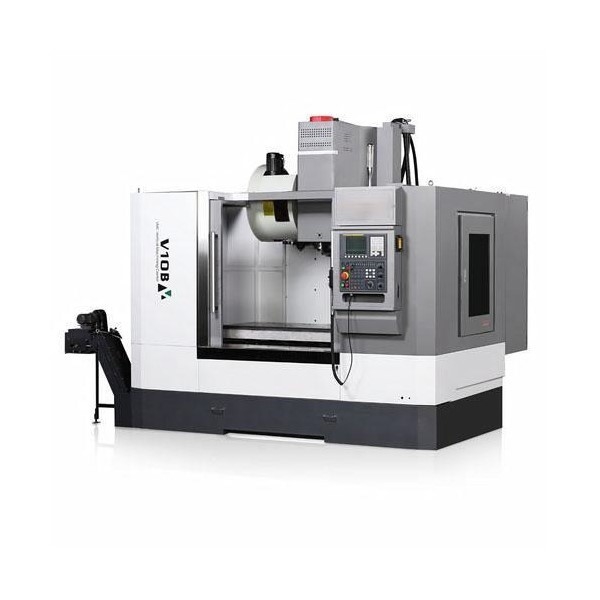

Υψηλή αποδοτικότητα V11B VMC κάθετη αυτόματη VMC τιμή μηχανών κεντρικής άλεσης κατεργασίας
Εισαγωγή προϊόντων
Το άμεσος-συνδεμένο V11B μεγάλο επεξεργαμένος στη μηχανή κέντρο αξόνων υιοθετεί ένα κάθετο σχεδιάγραμμα πλαισίων, η στήλη καθορίζεται στο κρεβάτι, τις κινήσεις κιβωτίων αξόνων πάνω-κάτω κατά μήκος της στήλης (κατεύθυνση Ζ), τις κινήσεις καθισμάτων ολίσθησης κατά μήκος κατά μήκος του κρεβατιού (κατεύθυνση Υ), και worktable κίνηση οριζόντια κατά μήκος της γλιστρώντας δομής καθισμάτων (Χ-κατεύθυνση). Οι γραμμικοί οδηγοί χρησιμοποιούνται και για τους τρεις άξονες, και η τριβή ολίσθησης αντικαθ:ιστώ από την τριβή κυλίσματος, η οποία κάνει την κινούμενη ταχύτητα γρηγορότερα και επιτυγχάνει τη μεγάλη ταχύτητα και τις μεγάλης ακρίβειας απαιτήσεις. Το κρεβάτι, ο πίνακας, η σέλα, η στήλη, το σταθερό μέρος τόρνου και άλλες μορφές αποτελούνται από την άμμο ρητίνης, και η πίεση ανακουφίζεται από δύο επεξεργασίες γήρανσης. Αυτά τα μεγάλα μέρη σχεδιάζονται με την τρισδιάστατη βελτιστοποίηση για να βελτιώσουν την ακαμψία και τη σταθερότητα των μεγάλων μερών και ολόκληρης της μηχανής, και να καταστείλουν αποτελεσματικά την παραμόρφωση και τη δόνηση της εργαλειομηχανής που προκαλείται από την τέμνουσα δύναμη. Μπορεί να πραγματοποιήσει την άλεση, διάτρηση, διευρύνοντας, τρυπώντας, διευρύνοντας, τρυπώντας και άλλος διαδικασίες. Χρησιμοποιείται κυρίως σε στρατιωτικό, να εξαγάγει, το αυτοκίνητο, τη φόρμα, το όργανο και άλλες βιομηχανίες μηχανικής επεξεργασίας. Μπορεί να χρησιμοποιηθεί για να επεξεργαστεί διάφορο μεγάλης ακρίβειας, πολυ-διαδικασία, μέρη με τις σύνθετες μορφές. Είναι κατάλληλο για την παραγωγή των μικρών και μέσων batch και των πολλαπλάσιων ποικιλιών, και μπορεί επίσης να εισαγάγει την αυτόματη γραμμή παραγωγής
Πλεονεκτήματα προϊόντων
Κύριες τεχνικές παράμετροι:
| ΣΤΟΙΧΕΙΟ | ΜΟΝΑΔΑ | V10P | V10B | V11B |
| Μέγεθος Worktable | χιλ. | 520*1200 | 600*1200 | 610*1300 |
| Μέγεθος τ-αυλακώσεων | χιλ. | 5*18*100 | 5-18*100 | 5-18*100 |
| Max.load ρουλεμάν worktable | κλ | 500 | 800 | 900 |
| ταξίδι X/Y/Z 3 άξονα | χιλ. | 1000/520/535 | 1000/620/630 | 1100/610/630 |
| Απόσταση από το μέτωπο στηλών στο κέντρο αξόνων | χιλ. | 582 | 667 | 667 |
| Απόσταση από τη μύτη αξόνων επιφάνειας επιτραπέζιων κορυφών | χιλ. | 100-635 | 110-740 | 110-740 |
| Κωνικότητα τρυπών αξόνων | BT40 | BT40 | BT40 | |
| Δύναμη αξόνων | KW | 7.5/11 | 11/15 | 11/15 |
| Μέγιστη ταχύτητα αξόνων | περιστροφή/λεπτό | 12000 | 12000 | 12000 |
| Μέγιστη ταχύτητα τροφών | mm/min | 12000 | 10000 | 10000 |
| Γρήγορη ταχύτητα τροφών | m/min | 48/48/32 | 36/36/32 | 36/36/32 |
| Ικανότητα περιοδικών εργαλείων | Τ | BT40-24T | BT40-24T | BT40-24T |
| Χρόνος αλλαγής εργαλείων | S | 2.5 | 2.5 | 2.5 |
| Ακρίβεια προσδιορισμού θέσης | χιλ. | 0,008 | 0,008 | 0,008 |
| Να επανατοποθετήσει την ακρίβεια | χιλ. | 0,005 | 0,005 | 0,005 |
| Διάσταση μηχανών | χιλ. | 2460*2355*2860 | 3150*2400*2800 | 3150*2400*2800 |
| Βάρος μηχανών | κλ | 5800 | 6800 | 7200 |
