Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
VMC1000Q
Βίντεο
Βίντεο
Βίντεο
Βίντεο

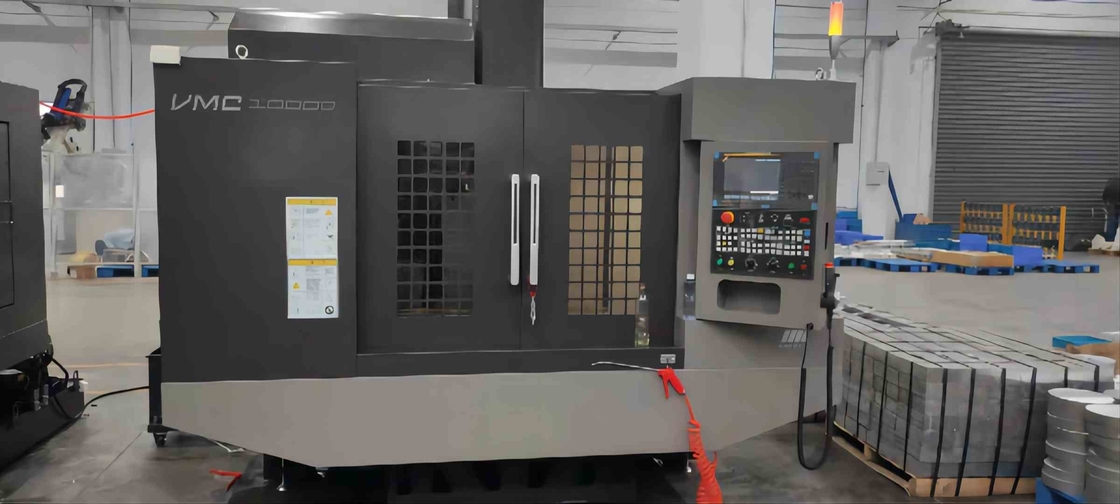

Το κάθετο επεξεργαμένος στη μηχανή κέντρο VMC1000Q υιοθετεί ένα κάθετο σχεδιάγραμμα πλαισίων και υιοθετεί μια στήλη ψαροκόκκαλων που καθορίζεται στο κρεβάτι. Το σταθερό μέρος τόρνου κινείται πάνω-κάτω κατά μήκος της στήλης (κατεύθυνση Ζ), των κινήσεων καθισμάτων ολίσθησης κατά μήκος κατά μήκος του κρεβατιού (κατεύθυνση Υ), και των επιτραπέζιων κινήσεων κατά μήκος του γλιστρώντας καθίσματος. Πλευρική δομή μετακίνησης (Χ-κατεύθυνση).
Το κρεβάτι, το worktable, γλιστρώντας κάθισμα, η στήλη, το σταθερό μέρος τόρνου και άλλα μεγάλα μέρη όλα αποτελούνται από τα υψηλής αντοχής υλικά χυτοσιδήρου, και η μορφή είναι τεχνολογία άμμου ρητίνης, και η πίεση ανακουφίζεται από την επεξεργασία επεξεργασίας και μετρίασης γήρανσης. Αυτά τα μεγάλα μέρη βελτιστοποιούνται και σχεδιάζονται από το επαγγελματικό λογισμικό για να βελτιώσουν την ακαμψία και τη σταθερότητα των μεγάλων μερών και ολόκληρης της μηχανής, και να καταστείλουν αποτελεσματικά την παραμόρφωση και τη δόνηση της εργαλειομηχανής που προκαλείται από την τέμνουσα δύναμη.
Κύριες τεχνικές παράμετροι:
| Όνομα | Προδιαγραφή | Μονάδα | |||||
| Worktable | Διαστάσεις Worktable | 1150×500 | χιλ. | ||||
| Max.allowable φορτίο | 600 | κλ | |||||
| Μέγεθος τ-αυλακώσεων | 18×5 | χιλ. | |||||
| Επεξεργασία σειρά |
Max.travel του άξονα worktable-Χ | 1000 | χιλ. | ||||
| Max.travel του άξονα μεταφορά-Υ | 500 | χιλ. | |||||
| Max.travel του άξονα άξονας-ζ | 540 | χιλ. | |||||
| Απόσταση από το τέλος αξόνων σε worktable | Μέγιστο. | 660 | χιλ. | ||||
| Ελάχιστος. | 120 | χιλ. | |||||
| Απόσταση από το κέντρο αξόνων στην επιφάνεια οδηγών ζ-άξονα | 640 | χιλ. | |||||
| Άξονας | Μυτερή κνήμη αξόνων (7:24) | BT40 | |||||
| Max.speed | 10000 | r/min | |||||
| Max.torque της μηχανής αξόνων | 35.8 | N.m | |||||
| Δύναμη μηχανών αξόνων | 7.5/11 | KW | |||||
| Τρόπος μετάδοσης | Σύγχρονη οδοντωτή ζώνη | ||||||
| Πρότυπο θηκών εργαλείων | MAS 403 BT40 | ||||||
| Πρότυπο στηριγμάτων τραβήγματος | MAS 403 40BT-Ⅰ | ||||||
| Μηχανισμός σουβλών | νύχι τραβήγματος τέσσερις-πετάλων 45 βαθμού | ||||||
| Τροφή | γρήγορο πέρασμα | Χ άξονας | 48 | m/min | |||
| Άξονας Υ | 48 | ||||||
| Άξονας Ζ | 48 | ||||||
| Τριαξωνικός δύναμη μηχανών κίνησης (X/Y/Z) | 1.8/1.8/3 | KW | |||||
| Τριαξωνικός ροπή μηχανών κίνησης (X/Y/Z) | 2011-11-20 | NM | |||||
| Ταχύτητα τροφών | 1-20000 | mm/min | |||||
| Περιοδικό εργαλείων | Μορφή περιοδικών εργαλείων | Μηχανικός βραχίονας | |||||
| Ποσότητα εργαλείων | 24 | PC | |||||
| Χρόνος αλλαγής εργαλείων | 2.5 | s | |||||
| Μέγιστη διάμετρος του εργαλείου | Πλήρης | φ80 | χιλ. | ||||
| Παρακείμενος | φ125 | χιλ. | |||||
| Τύπος αλλαγής εργαλείων | Επιλέξτε μέσω του πιό σύντομου τρόπου από αμφίδρομο | ||||||
| Μέγιστο μήκος του εργαλείου | 300 | χιλ. | |||||
| Μέγιστο βάρος του εργαλείου | 7 | κλ | |||||
| Ακρίβεια προσδιορισμού θέσης | Jisb6336-4: 2000 | GB/T18400.4-2010 | |||||
| Χ άξονας | 0,008 | 0,008 | χιλ. | ||||
| Άξονας Υ | 0,006 | 0,006 | χιλ. | ||||
| Άξονας Ζ | 0,006 | 0,006 | χιλ. | ||||
| Ακρίβεια επανάληψης | Χ άξονας | 0,005 | 0,005 | χιλ. | |||
| Άξονας Υ | 0,004 | 0,004 | χιλ. | ||||
| Άξονας Ζ | 0,004 | 0,004 | χιλ. | ||||
| Γενικές διαστάσεις (LxWxH) | 2700×2560×2700 | χιλ. | |||||
| Βάρος μηχανών | 4800 | κλ | |||||
| Γενική ικανότητα δύναμης | 18 | KVA | |||||
Τυποποιημένη διαμόρφωση:
ΣΎΣΤΗΜΑ ΤΎΠΩΝ OI-MF FANUC (5)
Ταχύτητα 10000rpm αξόνων
Σύστημα λίπανσης αυτόματος-σίτισης συγκέντρωσης
Κωνικότητα του άξονα: 7/24 BT40
Disc-type ATC 24 περιοδικών εργαλείων
Γραμμικό guide-way τριαξωνικός, guide-way THK το /HIWIN και τη βίδα μολύβδου
Πελεκώντας ρευστό σύστημα
Ανταλλάκτης δροσερός-θερμότητας
Λειτουργώντας λαμπτήρας
Υγρό σύστημα ψυκτικού μέσου
10.4» οθόνη
Αεροβόλο πιστόλι
Λαμπτήρας συναγερμών τρεις-χρώματος
Ρόδα χεριών
Καροτσάκι τσιπ
Πλήρης κάλυψη προστασίας (χωρίς τοπ πλευρά)
Μαξιλάρια ιδρύματος και διευθετήσιμα μπουλόνια
Σημαντική σημείωση:
1. Παρακαλώ επιβεβαιώστε την τοπική τάση σας με το προσωπικό πωλήσεών μας πρίν διατάζει.
2. Παρακαλώ μας πέστε την απαίτησή σας της μηχανής, ή μπορείτε επίσης να μας στείλετε το σχεδιασμό προϊόντων, ο μηχανικός μας μπορεί να βοηθήσει να επιλέξει το καλύτερο πρότυπο για σας.
Πλεονεκτήματα δομών:
Απλή δομή και άριστη απόδοση
Μια βίδα μολύβδου: προ-συρμένος
Η τριαξωνικός βίδα μολύβδου υιοθετεί τη μέθοδο εγκαταστάσεων σταθερός δύο άκρες, και με τη βίδα σφαιρών υψηλής ακρίβειας μεγάλων διαμέτρων 40, η καλύτερες απάντηση ταχύτητας και η ακρίβεια προσδιορισμού θέσης μπορούν να ληφθούν με το προ-τέντωμα της επεξεργασίας.
Ράγα οδηγών Β: κύλινδρος
Η γραμμική ράγα οδηγών κυλίνδρων επιλέγεται για τρεις άξονες για να αυξήσει την ικανότητα ρουλεμάν και να ενισχύσει τη γενικές ακαμψία και την αξιοπιστία της εργαλειομηχανής. Ο γραμμικός οδηγός δεν έχει τη μικρή δόνηση με υψηλή ταχύτητα και κανένα σύρσιμο σε αργόστροφο για να εξασφαλίσει κατεργασία της ακρίβειας.
Άξονας Γ: 10000 περιστροφές/λεπτό
Άξονας υψηλής ταχύτητας 10000 περιστροφών/λεπτό, φέροντα εισαγόμενα ειδικά ρουλεμάν P4, με τη υψηλή ακρίβεια, υψηλή ακαμψία Ο κύριος άξονας έχει περάσει τη δυναμική δοκιμή διορθώσεων ισορροπίας πρίν αφήνει το εργοστάσιο.
Σταθερό μέρος τόρνου Δ: υψηλή ακαμψία
Το υψηλό σχέδιο κιβωτίων αξόνων δομών ακαμψίας, βελτιώνει την τέμνουσα αντίσταση της εργαλειομηχανής και μειώνει αποτελεσματικά τη δόνηση του άξονα, για να εξασφαλίσει το τέρμα ακρίβειας και επιφάνειας κατεργασίας των μερών.

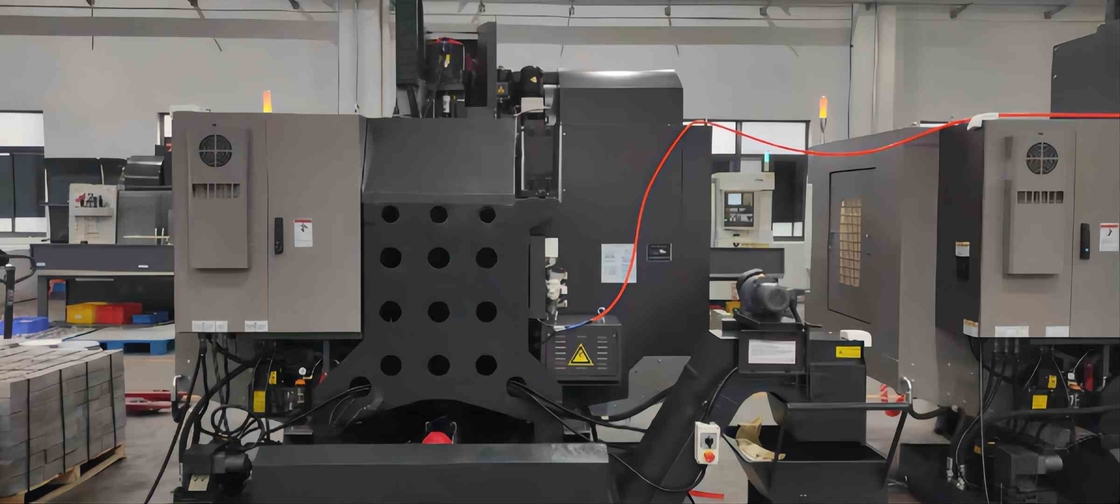

Στυλοβάτης Ε: τύπος ψαροκόκκαλων
Η κλασική «ανθρώπινη» δομή, το στερεό και ο σταύλος τύπων, διατηρούν αποτελεσματικά τη σταθερότητα επεξεργασίας και τη μεταφέρουσα μετατόπιση ικανότητας με υψηλή ταχύτητα.
Κρεβάτι Φ: μεγάλη κλίση
Το μεγάλο κρεβάτι γωνίας κλίσης, προωθεί αποτελεσματικά την αφαίρεση των συντριμμιών. Το εσωτερικό του κρεβατιού υιοθετεί το τύπου κουτιού σχέδιο δομών, το οποίο είναι ισχυρό και αξιόπιστο, βελτιώνοντας αποτελεσματικά την ακαμψία και τη σταθερότητα του προϊόντος.
FAQ
Q1.How για να στείλει την έρευνά μου;
Μπορείτε να μας έρθετε σε επαφή με με ηλεκτρονικό ταχυδρομείο, τηλεφώνημα, μήνυμα (τι είναι APP, κουβεντιάζουμε, Skype).
Q2.How μπορώ πολύ να πάρω ανατροφοδοτώ μετά από την έρευνα;
Θα απαντήσουμε εσείς μέσα σε 3 ώρες στην εργάσιμη ημέρα.
Q3.Delivery χρόνος
Η διαταγή μηχανών παίρνει 30-45 ημέρες μετά από την πληρωμή κατάθεσης λαμβανόμενη. Παρακαλώ πωλήσεις έρευνας.
Το Q4.What είναι η συσκευασία; Είναι κατάλληλο για την αποστολή;
Η μηχανή θα συσκευαστεί από εξαγόμενη την πρότυπα ξύλινη περίπτωση. Είναι πάρα πολύ ισχυρό για oversea τη μεταφορά.
Q5.Payment όρος
30% T/T όπως κάτω - πληρωμή, ισορροπία 70% από T/T πριν από την παράδοση. Εάν άλλων όροι πληρωμής, μπορούμε να συζητήσουμε τις λεπτομέρειες. Καλωσορίστε στις πωλήσεις έρευνας.
Q6.How είναι πολύ η εξουσιοδότηση για τις μηχανές;
Η εξουσιοδότηση μηχανών είναι 12 μήνες μετά από λαμβάνει τα αγαθά. στο χρόνο εξουσιοδότησης, μπορούμε να παρέχουμε τα νέα ελεύθερα μέρη για την αλλαγή.
