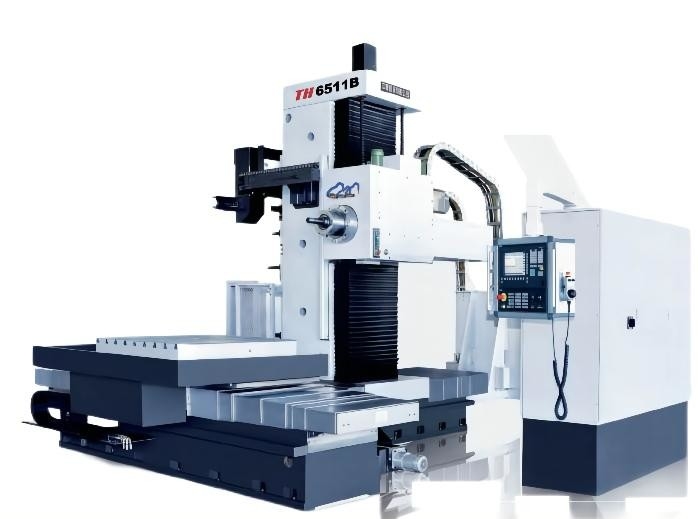

Πωλούνται μηχανές CNC για οριζόντια άλεση και τρύπηση TK6511B/TKP6511B
Εισαγωγή του προϊόντος
Το εργαλείο αυτό χρησιμοποιείται κυρίως για το άλεμα και το τρύπημα και μπορεί επίσης να εκτελέσει διάφορες διαδικασίες όπως το τρύπημα, το τρύπημα, το αντίστροφο βύθιση, το στροφή πρόσωπο και το στροφή εξωτερικού κύκλου.Είναι ιδιαιτέρως κατάλληλο για την επεξεργασία τεμαχίων σε σχήμα κουτιού με πολλαπλές τρύπες και ακριβή απόσταση τρύπωνΑυτό το εργαλείο μηχανή μπορεί να συνειδητοποιήσει αυτόματη τοποθέτηση συντεταγμένων, και μπορεί επίσης να συνειδητοποιήσει τη σύνδεση τυχόν τέσσερις άξονες συντεταγμένων του X, Y, Z, W, και B.Η κυκλική παρεμβολή μπορεί να χρησιμοποιηθεί για την επεξεργασία των διαγράμματος και των τρισδιάστατων επιφανειώνΣύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να εξοπλιστεί με αξεσουάρ όπως κάθετο γύρισμα CNC, κεφαλή άμεσης άμυνας δεξιάς γωνίας κλπ. για να επεκταθεί το εύρος επεξεργασίας του εργαλείου μηχανής.
Τεχνική παράμετρος
| Άρθρο | Μονάδα | TK6511B | TKP6511B | |

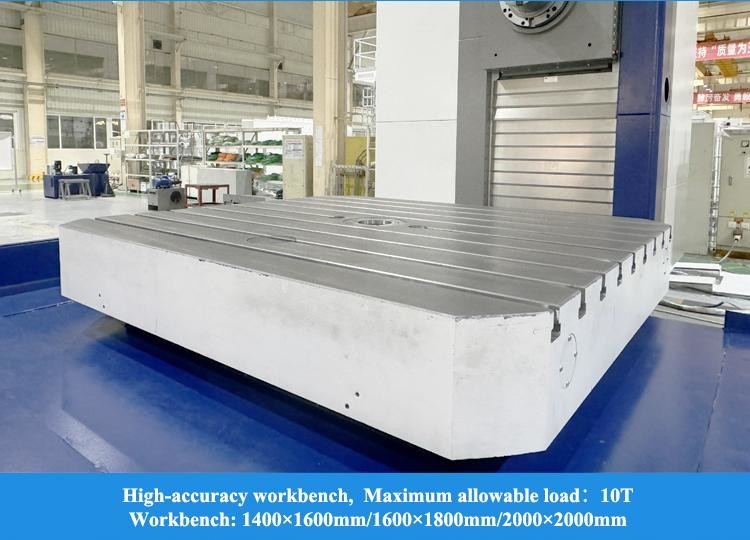

| Μέγεθος του τραπεζιού εργασίας | χμ | 1000x1250 ((1250x1400) | 1000x1250 ((1250x1400) | |
| Μέγιστο φορτίο στο τραπέζι. | χιλιόγραμμο | 5000 | 5000 | |
| Τροχιά T για την επιφάνεια εργασίας | mm x n | 22x7 ((22x9) | 22x7 ((22x9) | |
| Διάμετρος σπινθήρα | χμ | Ø110 | Ø110 | |
| Σπονδυλικός σπινθήρας | Επικεφαλής | ISO 7: 24 αριθ.50 | ISO 7:24 αριθ.50 | |
| Ταχύτητα σπινδέλου | r/min | 10-2500(10-3000) | 10-2000 | |
| Μέγιστη ροπή του σπινδέλου | Νμ | 1300/1600 | 1300/1600 | |
| Απόσταση από το κέντρο του σπινέλου έως την επιφάνεια του τραπεζιού | χμ | 60-1560 ((30-1530) | 60-1560 ((30-1530) | |
| Ελάχιστη απόσταση από το άκρο του σφινδέλου έως το κέντρο του τραπεζιού εργασίας | χμ | 350(Θέση μηδενικού σπινθήρα) | 487(Θέση μηδενικού σπινθήρα) | |

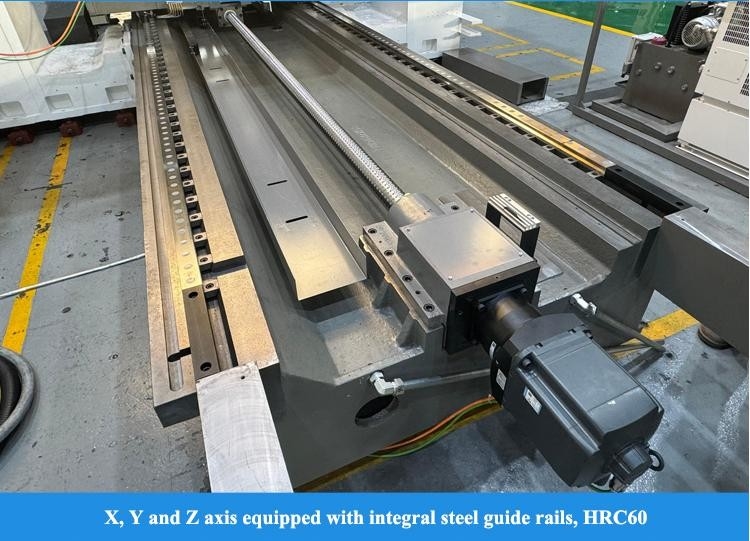

| Διατοπική διαδρομή του τραπεζιού X | χμ | 2000 ((2500/3000) | 2000 ((2500/3000) | |
| Βιότοπος πορείας του σπινδέλου Y | χμ | 1500 ((2000) | 1500 ((2000) | |
| Διάταξη κατά μήκος στήλης Z | χμ | 1200(2000) | 1200(2000) | |
| Στροφή σπινθήρα W | χμ | 550 | 550 | |
| Ράμ ρεύμα V | χμ | - | - | |
| Στροφή διακόπτη πλακέτας περιστροφής U | χμ | - | 140 | |
| Στροφή τραπεζιού Β | ° | 0.001x360 | 0.001x360 | |
| Ταχύτητα τροφοδοσίας | X,Y,Z | mm/min | 1-6000 | 1-6000 |
| W,Ο | mm/min | W: 1-2000 | W: 1-2000 U: 1-1000 | |
| Β | r/min | 0-1.5 | 0-1.5 | |
| Γρήγορη ταχύτητα διαδρομής | X,Y,Z | m/min | 9 | 9 |
| W,Ο | m/min | 2.4 | 2.4 | |
| Β | r/min | 2.5 | 2.5 | |

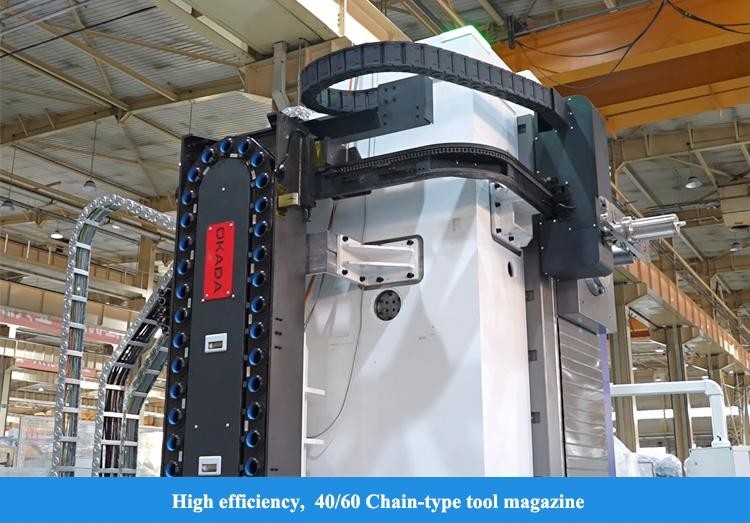

| Αυτόματη συσκευή αλλαγής εργαλείων | Δυνατότητα του μαγαζιού εργαλείου/μέθοδος αλλαγής εργαλείου | κομμάτι | 40 (προαιρετικά 24/60) / σταθερό σημείο | 40 (προαιρετικά 24/60) / σταθερό σημείο |
| Προδιαγραφές φορέα εργαλείου | Επικεφαλής | ISO 7: 24 JT50 ((BT50/CAT50) | ISO 7: 24 JT50 ((BT50/CAT50) | |
| Μέγιστο βάρος του εργαλείου | χιλιόγραμμο | 25 | 25 | |
| Μέγιστο μήκος εργαλείου/διάμετρος | χμ | 400/Ø125 | 400/Ø125 | |
| Χρόνος αλλαγής εργαλείου | S | 15 | 15 | |
| Μέγιστη διάμετρος του γειτονικού κενού εργαλείου | χμ | Ø250 | Ø250 | |
| Προδιαγραφές φορέα εργαλείου | Επικεφαλής | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| Πρότυπο τράβηξης νυχιών | 一 | ΔΕΑ-50 | ΔΕΑ-50 | |
| κύρια ισχύς κινητήρα | kW | 19.5/23.4 ((συνεχής/30 λεπτά) | 19.5/23.4 ((συνεχής/30 λεπτά) | |
| ακρίβεια θέσης | X,Y,Z | χμ | Χ:0.020"Ε,Ζ: 0.018Β: 0.020 | Χ:0.020"Ε,Ζ: 0.018Β: 0.020"U:0.032 |
| Β ((4x90°) | " | 10'(6'') | 10'(6'') | |
| Επαναλαμβανόμενη ακρίβεια θέσης | X,Y,Z | χμ | Χ:0.011· Y,Ζ: 0.01Β: 0.016 | Χ:0.011· Y,Ζ: 0.01Β: 0.016"U:0.018 |
| Β | Επικεφαλής | 7 ίντσες. | 7 ίντσες. | |
| Συνολική ηλεκτρική ισχύς | kVA | 55 | 55 | |
| Συνολικές διαστάσεις (L*W*H) | χμ | 5555x4155x4200 | 5555x4155x4200 | |
Εφαρμογή στο πεδίο
Χρησιμοποιείται ευρέως στον τομέα της αεροπορίας, της αεροδιαστημικής, της ναυπηγικής, των μεταφορών, των σιδηροδρόμων, της στρατιωτικής βιομηχανίας, της ενέργειας, της αιολικής ενέργειας, της πυρηνικής ενέργειας, των βαρέων, της μεταλλουργίας, των μεταλλευτικών, των κατασκευαστικών μηχανημάτων,μηχανήματα πετροχημικών, κινητήρες εσωτερικής καύσης, αντλίες νερού και άλλες γενικές βιομηχανίες επεξεργασίας μηχανημάτων.Ο βασικός πρώτος επιλεγμένος εξοπλισμός για μεγάλα και μεσαία εξαρτήματα, όπως στερέωμα και βάση.
