Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO CE
Αριθμό μοντέλου:
TK6511B/TKP6511B
Βίντεο
Βίντεο
Βίντεο

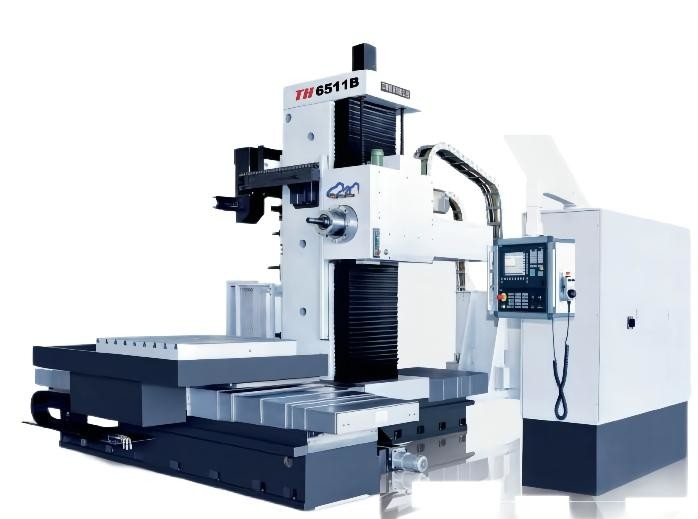

TK6511B/TKP6511B CNC οριζόντια αλέθοντας και τρυπώντας μηχανή για την πώληση
Εισαγωγή προϊόντων
Αυτή η εργαλειομηχανή χρησιμοποιείται κυρίως για την άλεση και το τρύπημα, και μπορεί επίσης να εκτελέσει τις διάφορες διαδικασίες όπως το πρόσωπο διατρήσεων, διεύρυνσης, φρεζαρίσματος, γυρίζοντας και ο γυρίζοντας εξωτερικός κύκλος. Είναι ιδιαίτερα κατάλληλο για τα με σχήμα κουτιού μέρη με τις πολλαπλάσιες τρύπες και το ακριβές διάστημα τρυπών. Αυτή η εργαλειομηχανή μπορεί να πραγματοποιήσει τον αυτόματο ισότιμο προσδιορισμό θέσης, και μπορεί επίσης να πραγματοποιήσει το σύνδεσμο οποιωνδήποτε τεσσάρων ισότιμων αξόνων του Χ, Υ, Ζ, W, και Β. η Circular παρεμβολή μπορεί να χρησιμοποιηθεί για το περίγραμμα και την τρισδιάστατη επεξεργασία επιφάνειας. Σύμφωνα με τις απαιτήσεις χρηστών, μπορεί να εξοπλιστεί με τα εξαρτήματα όπως η κάθετη CNC περιστροφική πλάκα, το right-angle κεφάλι άλεσης, κ.λπ. για να επεκτείνει τη σειρά επεξεργασίας της εργαλειομηχανής.
Τεχνική παράμετρος
| Στοιχείο | Μονάδα | TK6511B | TKP6511B | |
| Μέγεθος Worktable | χιλ. | 1000x1250 (1250x1400) | 1000x1250 (1250x1400) | |
| Max.load στον πίνακα | κλ | 5000 | 5000 | |
| Τ-αυλάκωση Worktable | χιλ. Χ ν | 22x7 (22x9) | 22x7 (22x9) | |
| Διάμετρος αξόνων | χιλ. | Ø110 | Ø110 | |
| Κωνικότητα αξόνων | — | ISO 7: 24 No.50 | ISO 7:24 No.50 | |
| Ταχύτητα αξόνων | r/min | 10-2500 (10-3000) | 10-2000 | |
| Max.torque του άξονα | NM | 1300/1600 | 1300/1600 | |
| Απόσταση από το κέντρο αξόνων στην επιτραπέζια επιφάνεια | χιλ. | 60-1560 (30-1530) | 60-1560 (30-1530) | |
| Ελάχιστη απόσταση από το τέλος αξόνων στο κέντρο του worktable | χιλ. | 350(άξονας μηδενικά θέση) | 487(άξονας μηδενικά θέση) | |
| Εγκάρσιο ταξίδι του worktable Χ | χιλ. | 2000 (2500/3000) | 2000 (2500/3000) | |
| Κάθετο ταξίδι του κιβωτίου Υ αξόνων | χιλ. | 1500(2000) | 1500(2000) | |
| Διαμήκες κτύπημα Ζ στηλών | χιλ. | 1200(2000) | 1200(2000) | |
| Κτύπημα W αξόνων | χιλ. | 550 | 550 | |
| Κτύπημα Β κριού | χιλ. | - | - | |
| Το επίπεδο περιστροφικό U κτυπήματος ολισθαινόντων ρυθμιστών πιάτων | χιλ. | - | 140 | |
| Επιτραπέζια περιστροφή Β | ° | 0.001x360 | 0.001x360 | |
| Ταχύτητα τροφών | Χ, Υ, Ζ | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-2000 | W: 1-2000 U: 1-1000 | |
| Β | r/min | 0-1.5 | 0-1.5 | |
| Γρήγορη εγκάρσια ταχύτητα | Χ, Υ, Ζ | m/min | 9 | 9 |
| W, U | m/min | 2.4 | 2.4 | |
| Β | r/min | 2.5 | 2.5 | |
| Αυτόματη μεταβαλλόμενη συσκευή εργαλείων | Μέθοδος αλλαγής ικανότητας περιοδικών εργαλείων/εργαλείο | κομμάτι | 40 (προαιρετικό 24/60)/σταθερό σημείο | 40 (προαιρετικό 24/60)/σταθερό σημείο |
| Προδιαγραφές θηκών εργαλείων | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight του εργαλείου | κλ | 25 | 25 | |
| Max.tool μήκος/διάμετρος | χιλ. | 400/Ø125 | 400/Ø125 | |
| Χρόνος αλλαγής εργαλείων | S | 15 | 15 | |
| Max.diameter του παρακείμενου κενού εργαλείου | χιλ. | Ø250 | Ø250 | |
| Προδιαγραφές θηκών εργαλείων | — | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| Πρότυπα καρφιών τραβήγματος | 一 | Lda-50 | Lda-50 | |
| δύναμη κύριων μηχανών | KW | 19.5/23.4 (continuous/30min) | 19.5/23.4 (continuous/30min) | |
| ακρίβεια προσδιορισμού θέσης | Χ, Υ, Ζ | χιλ. | Χ: 0,020 Υ, Ζ: 0,018 W: 0,020 | Χ: 0,020 Υ, Ζ: 0,018 W: 0,020 U: 0,032 |
| Β (4x90°) | « | 10» (6») | 10» (6») | |
| Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | Χ, Υ, Ζ | χιλ. | Χ: 0,011 Υ, Ζ: 0,01 W: 0,016 | Χ: 0,011 Υ, Ζ: 0,01 W: 0,016 U: 0,018 |
| Β | » | 7» | 7» | |
| Ηλεκτρική συνολική ικανότητα | kVA | 55 | 55 | |
| Γενικές διαστάσεις (L*W*H) | χιλ. | 5555x4155x4200 | 5555x4155x4200 | |
Εφαρμογή τομέων
Ευρέως χρησιμοποιημένος στην αεροπορία, το αεροδιάστημα, τη ναυπηγική, τη μεταφορά, τους σιδηροδρόμους, τη στρατιωτική βιομηχανία, την ενέργεια, τη αιολική ενέργεια, την πυρηνική ενέργεια, βαρέων καθηκόντων, τη μεταλλουργία, τη μεταλλεία, τα μηχανήματα κατασκευής, τα πετροχημικά μηχανήματα, τις εσωτερικές μηχανές, τις υδραντλίες και άλλες γενικές βιομηχανίες επεξεργασίας μηχανημάτων. Είναι ένα κιβώτιο επεξεργασίας, ο βασικός πρώτος-επιλεγμένος εξοπλισμός σε μεγάλους και μέσου μεγέθους βαθμούς όπως οι κατοικίες και οι βάσεις.
