Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
ISO CE
Αριθμό μοντέλου:
TK6513/TKP6513
Βίντεο
Βίντεο
Βίντεο

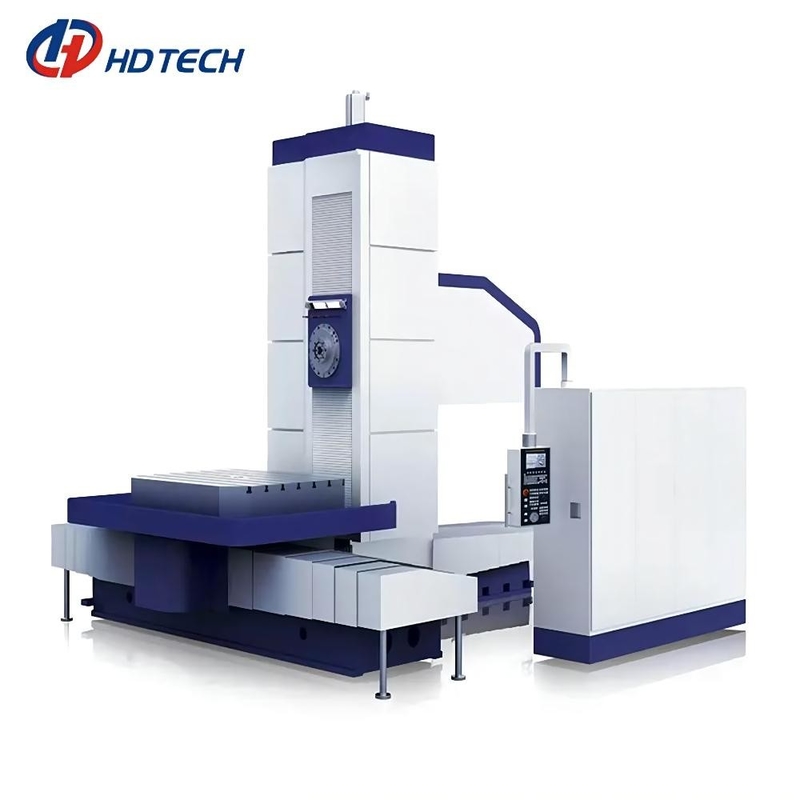

TK6513/TKP6513 CNC οριζόντια αλέθοντας και τρυπώντας μηχανή για την κοπή μετάλλων
Εφαρμογή προϊόντων
TK6513 CNC αλέθοντας μηχανών πλανίσματος η οριζόντια και τρυπώντας μηχανή είναι μια από τις πιό ευπροσάρμοστες εργαλειομηχανές. Είναι μια από τις πιό εκτενείς εργαλειομηχανές. Η απόδοση εργασίας της είναι κυρίως για το τρύπημα και την άλεση. Μπορεί επίσης να τρυπηθεί με τρυπάνι, να διευρυνθεί και.
Η επεξεργασία των διάφορων διαδικασιών όπως το αεροπλάνο είναι ιδιαίτερα κατάλληλη για τα με σχήμα κουτιού μέρη με την πορώδη δομή και τις ακριβείς απαιτήσεις πισσών.
Τεχνική παράμετρος
| Στοιχείο | Μονάδα | TK6513 | TKP6513 | |
| Μέγεθος Worktable | χιλ. | 1400x1600 (1600x1800) | 1400x1600 (1600x1800) | |
| Max.load στον πίνακα | κλ | 10000 | 10000 | |
| Τ-αυλάκωση Worktable | χιλ. Χ ν | 28x9 | 28x9 | |
| Διάμετρος αξόνων | χιλ. | Ø130 | Ø130 | |
| Κωνικότητα αξόνων | — | ISO 7: 24 No.50 | ISO 7:24 No.50 | |
| Ταχύτητα αξόνων | r/min | 10-2000 (10-3000) | 10-2000 | |
| Max.torque του άξονα | NM | 2500/3000 | 2500/3000 | |
| Απόσταση από το κέντρο αξόνων στην επιτραπέζια επιφάνεια | χιλ. | 10-1700 | 10-1700 | |
| Ελάχιστη απόσταση από το τέλος αξόνων στο κέντρο του worktable | χιλ. | 850(άξονας μηδενικά θέση) | 850(άξονας μηδενικά θέση) | |
| Εγκάρσιο ταξίδι του worktable Χ | χιλ. | 2000 (3000/3500/4000) | 2000 (3000/3500/4000) | |
| Κάθετο ταξίδι του κιβωτίου Υ αξόνων | χιλ. | 1600 (2000/2500/3000) | 1600 (2000/2500/3000) | |
| Διαμήκες κτύπημα Ζ στηλών | χιλ. | 1600(2000) | 1600(2000) | |
| Κτύπημα W αξόνων | χιλ. | 800 | 800 | |
| Κτύπημα Β κριού | χιλ. | - | - | |
| Το επίπεδο περιστροφικό U κτυπήματος ολισθαινόντων ρυθμιστών πιάτων | χιλ. | - | 200(300) | |
| Επιτραπέζια περιστροφή Β | ° | 0.001x360 | 0.001x360 | |
| Ταχύτητα τροφών | Χ, Υ, Ζ | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-3000 | W: 1-3000 U: 1-3000 | |
| Β | r/min | 0-1 | 0-1 | |
| Γρήγορη εγκάρσια ταχύτητα | Χ, Υ, Ζ | m/min | 9 | 9 |
| W, U | m/min | 3 | 3 | |
| Β | r/min | 1 | 1 | |
| Αυτόματη μεταβαλλόμενη συσκευή εργαλείων | Μέθοδος αλλαγής ικανότητας περιοδικών εργαλείων/εργαλείο | κομμάτι | 40 (προαιρετικό 60)/σταθερό σημείο | 40 (προαιρετικό 60)/σταθερό σημείο |
| Προδιαγραφές θηκών εργαλείων | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight του εργαλείου | κλ | 25 | 25 | |
| Max.tool μήκος/διάμετρος | χιλ. | 400/Ø125 | 400/Ø125 | |
| Χρόνος αλλαγής εργαλείων | S | 15 | 15 | |
| Max.diameter του παρακείμενου κενού εργαλείου | χιλ. | Ø250 | Ø250 | |
| Προδιαγραφές θηκών εργαλείων | — | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| Πρότυπα καρφιών τραβήγματος | 一 | Lda-50 | Lda-50 | |
| δύναμη κύριων μηχανών | KW | 25/30 (continuous/30min) | 25/30 (continuous/30min) | |
| ακρίβεια προσδιορισμού θέσης | Χ, Υ, Ζ | χιλ. | Χ, Υ, Ζ: 0,02 W: 0,02 | Χ, Υ, Ζ: 0,02 W: 0,02 U: 0,032 |
| Β (4x90°) | « | 10» (6») | 10» (6») | |
| Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | Χ, Υ, Ζ | χιλ. | Χ, Υ, Ζ: 0,013 W: 0,018 | Χ, Υ, Ζ: 0,013 W, U: 0,018 |
| Β | » | 7» | 7» | |
| Ηλεκτρική συνολική ικανότητα | kVA | 85 | 85 | |
| Γενικές διαστάσεις (L*W*H) | χιλ. | 6700x7800x4400 | 6700x7800x4400 | |
TK διαμόρφωση μηχανών σειράς
Τυποποιημένη διαμόρφωση:
Κιγκλίδωμα κύκλων άξονα Β
Κάθε προστασία ραγών οδηγών άξονα
Μεταφορέας τσιπ αλυσίδων (σπείρα TK6511B)
Συγκεντρωμένη συσκευή λίπανσης για την εργαλειομηχανή
Δίσκος νερού πάγκων εργασίας
Πεντάλι ποδιών
Εξωτερικό κρύο
Εισαγόμενη βίδα μολύβδου, ρουλεμάν αξόνων, κυλώντας στοιχείο
Χτύπημα αξόνων
Προαιρετική διαμόρφωση:
Προστασία περιοχής πάγκων εργασίας (συρόμενη πόρτα/βυσματωτός τύπος)
X/Y/Z κυβερνήτης κιγκλιδωμάτων
Εσωτερική ψύξη
Μεταφορέας τσιπ αλυσίδων (TK6511B μόνο)
Βοηθητικό κεφάλι άλεσης
πυροβόλο όπλο νερού
FANUC 31i
αεροβόλο πιστόλι
Ελαιοψυκτήρας σταθμών αντλιών, ελαιοψυκτήρας σταθερών μερών τόρνου
Κάθετη περιστροφική πλάκα
Προστασία τεθωρακισμένων στηλών
Προστασία φρακτών
Εφαρμογή τομέων
Ευρέως χρησιμοποιημένος στην αεροπορία, το αεροδιάστημα, τη ναυπηγική, τη μεταφορά, τους σιδηροδρόμους, τη στρατιωτική βιομηχανία, την ενέργεια, τη αιολική ενέργεια, την πυρηνική ενέργεια, βαρέων καθηκόντων, τη μεταλλουργία, τη μεταλλεία, τα μηχανήματα κατασκευής, τα πετροχημικά μηχανήματα, τις εσωτερικές μηχανές, τις υδραντλίες και άλλες γενικές βιομηχανίες επεξεργασίας μηχανημάτων. Είναι ένα κιβώτιο επεξεργασίας, ο βασικός πρώτος-επιλεγμένος εξοπλισμός σε μεγάλους και μέσου μεγέθους βαθμούς όπως οι κατοικίες και οι βάσεις.
Επεξεργασία κιβωτίων Μέρη εκσκαφέων Κενή επεξεργασία φορμών
