Τόπος καταγωγής:
Κίνα
Μάρκα:
SMTCL/SYMG
Πιστοποίηση:
ISO certification
Αριθμό μοντέλου:
HTC50E/1000
Βίντεο
Βίντεο
Βίντεο

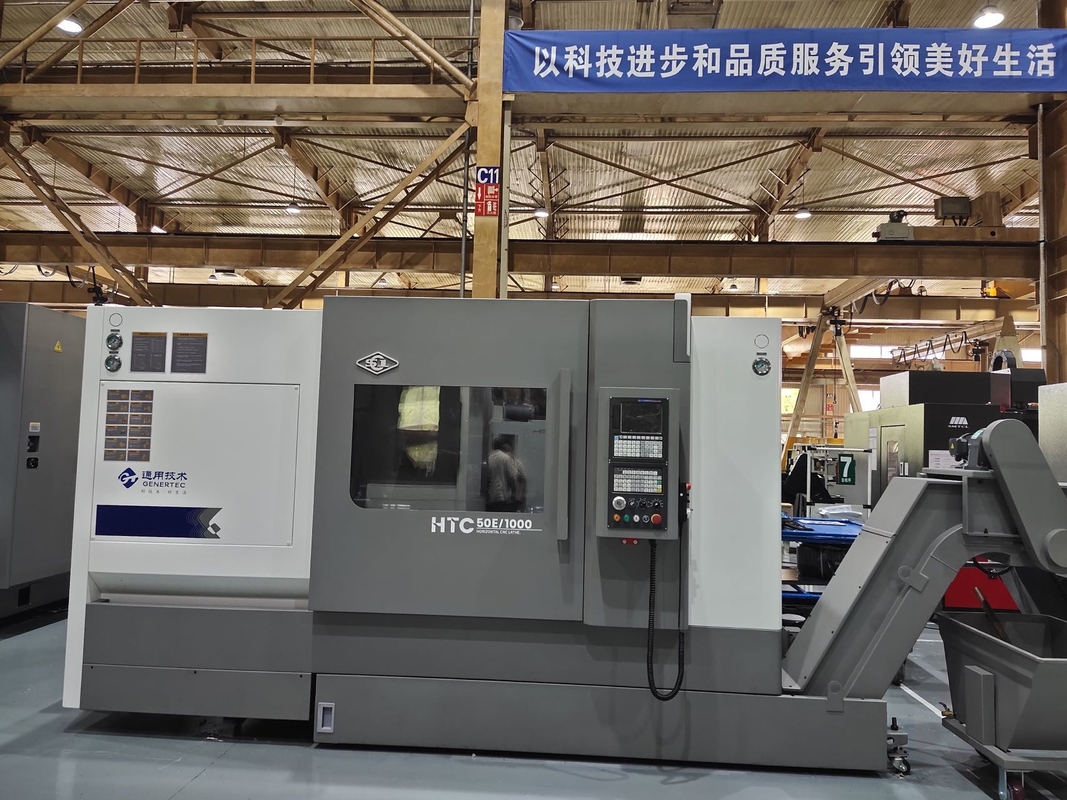

CNC κρεβατιών ραπίσματος SMTCL SYMG HTC50E/1000 οριζόντιος άξονας μηχανών GSK FANUC a2-8 τόρνου
I.Machine χαρακτηριστικά εργαλείων
1.High ακέραιο κρεβάτι ακαμψίας
Αυτή η σειρά εργαλειομηχανών υιοθετεί το ακέραιο κρεβάτι ραπίσματος 45°, η τη δύναμη είναι σταθερότερη κατά κοπή. Η εκτεταμένη έκταση tailstock και σελών της ράγας πολύ βελτιώνει την ακαμψία της σέλας και tailstock κρεβατιών.
2. υψηλή ταχύτητα, υψηλή ακαμψία και άξονας υψηλής ακρίβειας
Το ακέραιο μέγεθος δομών αξόνων βελτιστοποιείται για να συναντήσει την υψηλές ακαμψία και τη υψηλή ταχύτητα. Μέσω της προσεκτικής συνέλευσης, ο άξονας επιτυγχάνει την ιδανικότερη ακρίβεια, με τα χαρακτηριστικά της ανόδου χαμηλής θερμοκρασίας, τη μικρές θερμικές παραμόρφωση και τη υψηλή ακρίβεια.
3.High tailstock ακαμψίας
Tailstock υιοθετεί την εσωτερική δομή αξόνων μανικιών μικρή, με τα χαρακτηριστικά της καλής ακρίβειας περιστροφής και η υψηλή ακαμψία, η θέση ολόκληρου tailstock του σώματος να είναι χονδροειδής που ρυθμίζεται μπορεί μέσω της σέλας κρεβατιών.
4.High σύστημα τροφών ακαμψίας
Προκειμένου να αντισταθμιστεί η επιμήκυνση βιδών μολύβδου που προκαλείται από την αύξηση της θερμοκρασίας εργασίας, να εξασφαλιστούν η ακρίβεια προσδιορισμού θέσης της βίδας μολύβδου και η ακαμψία συστημάτων της βίδας σφαιρών, η βίδα μολύβδου προ-τεντώνεται και προ-σφίγγεται σύμφωνα με ένα συγκεκριμένο ποσό της θερμικής επιμήκυνσης πριν από τη συνέλευση, ώστε να αποβληθεί η επιρροή της ανόδου θερμοκρασίας στην ακρίβεια
5.High άκαμπτος σερβο πυργίσκος
Ο σερβο πυργίσκος 12 σταθμών υιοθετείται. Ο πυργίσκος είναι σερβο οδηγημένος υδραυλικός τρόπος κλειδώματος, με το υπόλοιπο εργαλείων, το μουγγό, τη υψηλή ταχύτητα, τη μεγάλη ροπή και τη γρήγορη ταχύτητα αλλαγής εργαλείων. Ο κύλινδρος πετρελαίου κλειδώματος μέσα στον πυργίσκο αντιστοιχείται ακριβές κοίλο κυρτό positioner δοντιών, που έχει την υψηλή ακρίβεια της αλλαγής και του προσδιορισμού θέσης εργαλείων, και μπορεί να μετατρέψει τον κόπτη προς τα εμπρός και προς τα πίσω, και μπορεί να αντισταθεί τη βαριά κοπή.
6.Slide διαμόρφωση οδηγών
HTC50 προαιρετική γλιστρώντας δομή ραγών σειράς, υψηλότερη ακαμψία, κατάλληλη για βαρύ.
II.The κύριες τεχνικές παράμετροι
| Στοιχεία | Μονάδα | HTC50E | |
| Μέγιστη διάμετρος της ταλάντευσης πέρα από το κρεβάτι | χιλ. | 700/670/670 | |
| Μέγιστο τέμνον μήκος | χιλ. | 1000/1500/2000 | |
| Μέγιστη τέμνουσα διάμετρος | χιλ. | Άξονας Ø 500/Disc Ø550 | |
| Μέγιστη γυρίζοντας διάμετρος στη φωτογραφική διαφάνεια | χιλ. | Ø 500 | |
| Μύτη αξόνων | A2-8 | ||
| Διάμετρος τρυπών αξόνων | χιλ. | 80 | |
| Σειρά ταχύτητας αξόνων | r/min/Nm | 50 〜 3500/344 GSK | |
| Κύρια μηχανή 30 λεπτά/συνεχής | KW | 30/22 | |
| Τυποποιημένη διάμετρος τσοκ | ίντσα | 10 | |
| X/Z-άξονας γρήγορα κινούμενη ταχύτητα | m/min | 24/24 | |
| Ταξίδι Χ-άξονα | χιλ. | 320 | |
| Ταξίδι ζ-άξονα | χιλ. | 1050/1550/2050 | |
| Διάμετρος tailstock του καλαμιού | χιλ. | Ø 120 | |
| Tailstock ταξίδι μανικιών | χιλ. | 150 | |
| Tailstock ταξίδι | χιλ. | 800/1300/1800 | |
| Tailstock κωνικότητα μανικιών | Μορς | 5# | |
| Τυποποιημένος τύπος πυργίσκων εργαλείων | οριζόντιος σερβο πυργίσκος 12 σταθμών | ||
| Μέγεθος εργαλείων | Εξωτερικό εργαλείο | χιλ. | 25x25 |
| Τρυπώντας διάμετρος φραγμών | χιλ. | Ø40/Ø32/Ø25/Ø16 | |
| Μπορεί το κεφάλι κοπτών να επιλέξει τον πιό στενό κόπτη | μπορέστε | ||
| Μέγιστο ρουλεμάν φορτίων | Τύπος δίσκων | κλ | 200 |
| Τύπος άξονων | κλ | 800 | |
| Βάρος μηχανών | κλ | 7000/8500/10000 | |
| Ύψος πλάτους × μήκους × μηχανών | χιλ. | 3700x2210x2200 4300x2210x2200 4900x2210x2200 |
|
III.Main ακρίβεια
| Στοιχεία επιθεώρησης | Πρότυπα εργοστασίων | |
| Κατεργασία της ακρίβειας | IT6 | |
| Στρογγυλάδα του κομματιού προς κατεργασία | 0.0025mm | |
| Κατεργασία της συνέπειας διαμέτρων κομματιών προς κατεργασία | 0.016mm/300mm | |
| Λειότητα κομματιών προς κατεργασία | 0.020mm/Ф300mm | |
| Τραχύτητα επιφάνειας του επεξεργασμένου στη μηχανή κομματιού προς κατεργασία | Ra1.25μm | |
| ακρίβεια προσδιορισμού θέσης | Χ άξονας | 0.010mm |
| Άξονας Ζ | 0.012mm | |
| 0.015mm | ||
| 0.020mm | ||
| 0.025mm | ||
| 0.030mm | ||
| Επαναλάβετε την ακρίβεια προσδιορισμού θέσης | Χ άξονας | 0.005mm |
| Άξονας Ζ | 0.006mm | |
| 0.007mm | ||
| 0.010mm | ||
| 0.013mm | ||
| 0.016mm | ||
IV.Standard διαμόρφωση και κύριος αγορασμένος κατάλογος μερών
| Όνομα των εξαρτημάτων | Προδιαγραφή και πρότυπο | Κατασκευαστής | Παρατηρήσεις |
| Αριθμητικό σύστημα ελέγχου | GSK988TA | GSK | |
| Κύρια μηχανή | ZJY265-22 | GSK | |
|
Μηχανή Χ-άξονα (με το φρένο) |
130SJT-MZ150 | GSK | |
| Μηχανή ζ-άξονα | 130SJT-M150 | GSK | |
| Ρουλεμάν αξόνων | 120X180X46 | Εισαγόμενος | |
| 120X180X54 | |||
| 110X170X45 | |||
| Βίδα μολύβδου Χ-άξονα | 40x10 (diaФ40, μόλυβδος 10) | Εσωτερικός | |
| Βίδα μολύβδου ζ-άξονα | 50x12 (diaФ50, μόλυβδος 12) | Εσωτερικός | |
| Μορφή ραγών οδηγών | Γραμμικός οδηγός σφαιρών | Εσωτερικός | |
| Ρουλεμάν βιδών Χ-άξονα | 30x62x30 (2 ομάδες) | Εισαγόμενος | |
| Ρουλεμάν βιδών ζ-άξονα | 40x90x40 (2 ομάδες) | Εισαγόμενος | |
| Υδραυλικό τσοκ | 10 (μέσο στερεό) | Ταϊβάν ή Κορέα | |
| Tailstock | Χειρωνακτικό tailstock κλείδωμα χωρίς μανίκι | Συνέλευση στο εργοστάσιό μας | Χειρωνακτικά κλείδωμα και να κλείσει με το μάνταλο πιάτων βάσεων |
| Πυργίσκος | σερβο πυργίσκος 12 σταθμών | IEEPO | ύψος 100 κέντρων |
| Μεταφορέας τσιπ | Εσωτερικός |
