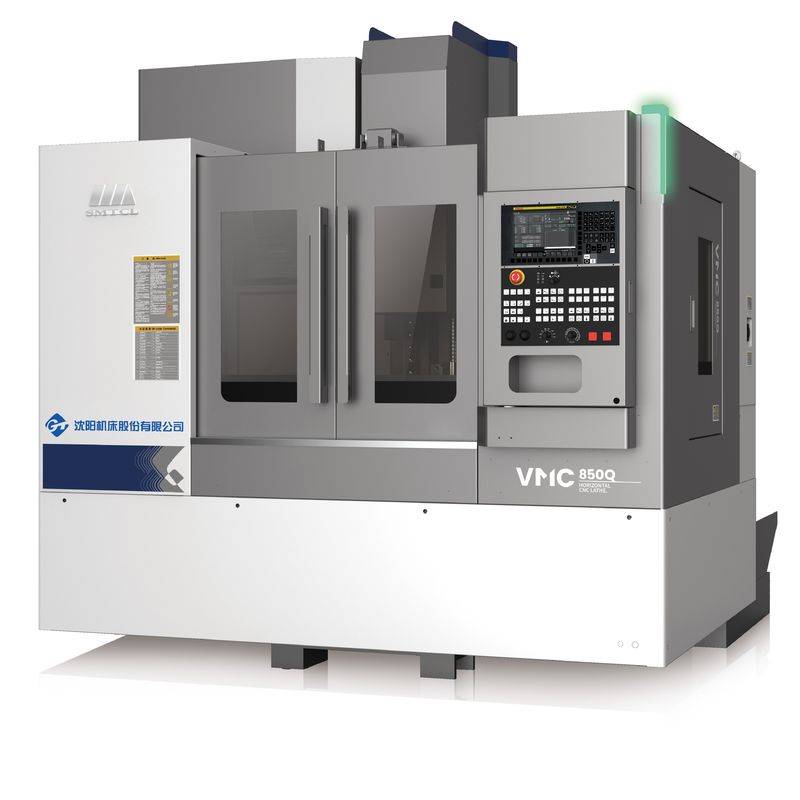

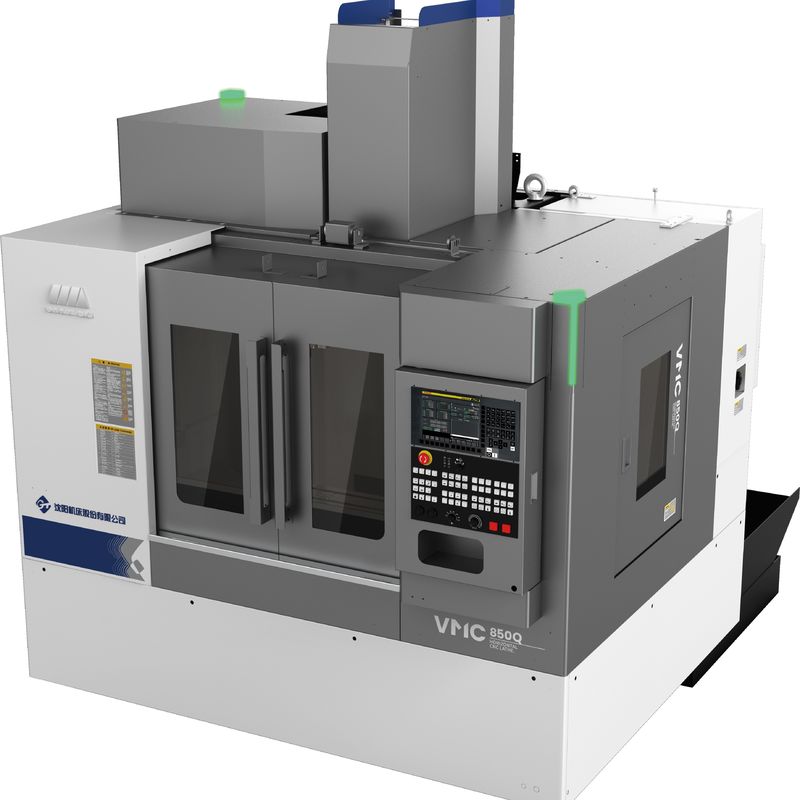

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC

Βιόμετρος CNC 20000mm/min

Κέντρο κάθετης μηχανικής CNC του συστήματος FANUC

Κέντρο κατακόρυφης επεξεργασίας VMC CNC

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

VMC850 Q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Κωνικότητα αξόνων::
BT40
Τύπος::
κάθετος
CNC σύστημα ελέγχου::
FANUC, Siemens
Ταχύτητα τροφών (mm/min)::
1 - 20000 mm/min
Ακρίβεια προσδιορισμού θέσης (χιλ.)::
0,006
Επανάληψη (X/Y/Z) (χιλ.)::
0,004
Δύναμη μηχανών αξόνων (KW)::
7.5/11
Ικανότητα περιοδικών εργαλείων::
24
Διάσταση (L*W*H)::
2400x3125x2840mm
Ετικέτα::
SYMG, SMTCL
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Η ξύλινη περίπτωση, κορμός κασσίτερου, άλλη πλόιμη συσκευασία
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
L/C, T/T, Western Union
Δυνατότητα προσφοράς
50 σύνολα το μήνα
Περιγραφή του προϊόντος



Κέντρο κάθετης μηχανικής VMC850Q

ΕΠΙΤΑΣΜΑΤΙΚΑ
VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 0
Απλή δομή και εξαιρετική απόδοση
Στροφή μολύβδου: προκαταρτισμένη

Β Σιδηρόδρομος καθοδήγησης: τροχόσπιτο

C Σπινδύλα: 10000 στροφές ανά λεπτό

D Σημείο κεφαλαίου: υψηλή ακαμψία

Πυλώνας Ε: τύπος σκελετού ρέγγας

F στρώμα: μεγάλη κλίση

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 1

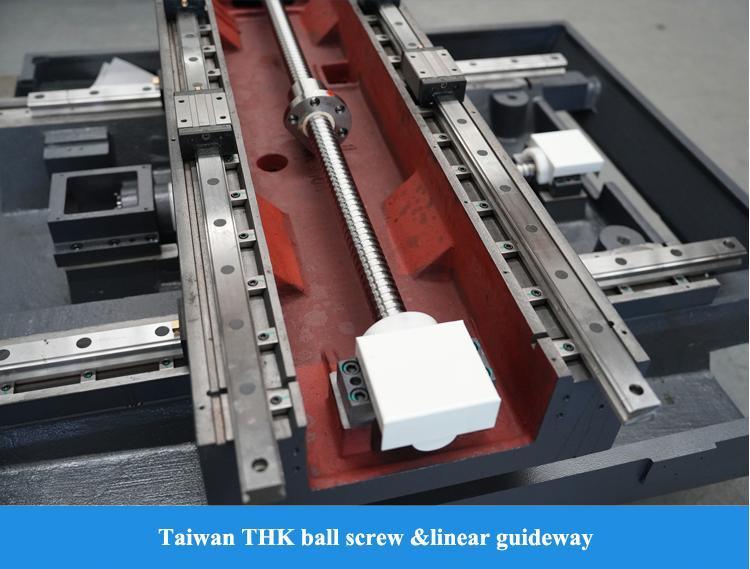

Μια βίδα Lead: προεξορπισμένη Η τριάξοδη βίδα Lead υιοθετεί τη μέθοδο εγκατάστασης των σταθερών δύο άκρων και με 40 μεγάλης διαμέτρου υψηλής ακρίβειας σφαιρική βίδα,η καλύτερη απόκριση ταχύτητας και ακρίβεια τοποθέτησης μπορεί να επιτευχθεί με επεξεργασία προεξέτασης.
VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 2
Β Σιδηρόδρομος καθοδήγησης: κυλίνδρος Η γραμμική σιδηρόδρομος καθοδήγησης κυλίνδρου επιλέγεται για τρεις άξονες για την αύξηση της αντοχής και την ενίσχυση της συνολικής ακαμψίας και της αξιοπιστίας του εργαλείου μηχανής.Ο γραμμικός οδηγός έχει μικρές δονήσεις σε υψηλή ταχύτητα και δεν σέρνεται σε χαμηλή ταχύτητα για να εξασφαλιστεί η ακρίβεια της μηχανικής.

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 3
Σφινδάλιο C: σφινδάλιο υψηλής ταχύτητας 10000 στροφών ανά λεπτό, με εισαγόμενα ειδικά ρουλεμάν P4, με υψηλή ακρίβεια, υψηλή ακαμψία.Ο κύριος άξονας έχει περάσει τη δοκιμή διόρθωσης δυναμικής ισορροπίας πριν αφήσει το εργοστάσιο.

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 4
D Κεφαλαία: υψηλή ακαμψία Σχεδιασμός δομής ακαμψίας υψηλής ακαμψίας, βελτίωση της αντοχής κοπής της μηχανής εργαλείου και αποτελεσματική μείωση των δονήσεων του αλεξίπτωτου,για την εξασφάλιση της ακρίβειας της μηχανικής επεξεργασίας και της επιφάνειας των εξαρτημάτων.

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 5
Στήλος Ε: τύπος σπαθίς ρέγγας Κλασική δομή "ανθρώπινου" τύπου, στερεή και σταθερή, διατηρεί αποτελεσματικά τη σταθερότητα επεξεργασίας και την αντοχή φορτίου σε μετατόπιση υψηλής ταχύτητας.

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 6
Το εσωτερικό του κρεβατιού υιοθετεί σχεδιασμό δομής τύπου κουτιού, το οποίο είναι ισχυρό και αξιόπιστο,βελτίωση της ακαμψίας και της σταθερότητας του προϊόντος.

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 7
VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 8
ΕΠΙΠΕΔΗΜΕΙΑ ΤΟΥ ΕΠΙΤΡΟΠΟΥ

Βασικές τεχνικές προδιαγραφές

Βασικές τεχνικές παραμέτρους
Άρθρο
Μονάδα
Προδιαγραφές
Δυναμικότητα
Ταξιδεύσεις στον άξονα Χ
χμ
850
Ταξιδεύσεις στον άξονα Y
χμ
500
Ταξιδεύσεις στον άξονα Z
χμ
540
Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού
χμ
120 έως 660
Η μύτη του σπινέλου προς την επιφάνεια της στήλης
χμ
640
Εργασιακό τραπέζι
Μέγεθος τραπεζιού (L × W)
χμ
1000 × 500
Μέγιστο φορτίο στο τραπέζι
χιλιόγραμμο
600
Μέγεθος T-slot
χμ
18×5
Στρίψιμο
Ταχύτητα σπινδέλου
στροφές
10000
Στρίβας σπινθήρα/στάβλος σπινθήρα
χμ
7/24 σύμβολο
BT2ορισμός
Μηχανή σπινδέλου
kw
7.5/11
Μέγιστη ροπή εξόδου
Ε.μ.
35.8/70
Τύπος τροφοδοσίας σπινθήρα

Σύγχρονη ζώνη οδοντικών
Ποσοστό τροφοδοσίας
Χ, Υ, Ζ ταχεία διαδρομή
Μ/min
48/48/48
Μέγιστη ταχύτητα τροφοδοσίας κοπής
Μ/min
20
Α.Τ.Κ.
Δυνατότητα αποθήκευσης εργαλείων
pc
Τύπος βραχίονα 24
Μέγιστη διάμετρος εργαλείου
χμ
150(80)
Μέγιστο μήκος εργαλείου
χμ
250
Χρόνος αλλαγής εργαλείου (Τ-Τ)
δευτερεύον
2.5
Ακριβότητα
Ακριβότητα θέσης X/Y/Z
χμ
0.008/0.006/0.006
Επαναλαμβανόμενη θέση X/Y/Z
χμ
0.005/0.004/0.004
Άλλα
Συνολικές διαστάσεις ((L×WxH)
χμ
2400×3125×2840
Καθαρό βάρος μηχανής
χιλιόγραμμο
5100
Συνολική απαίτηση ισχύος
KVA
18


Τύπος

1. FANUC OI-MF TYPE ((5) β σύστημα ελέγχου 2. σφινδάλ 10000 RPM, συνδεδεμένο με ζώνη 3. 24 δίσκο χειριστή εργαλείων γκαζόν 4. δεξαμενή νερού + τσιπ πλύσης κρεβατιού 5. καθαρό όπλο αέρα, λειτουργικό φως, προειδοποιητικό φως

Προαιρετικό

1ΦΑΝΟΥΚ ΑΙ-ΜΦ ΤΕΠΕΣύστημα2Φανουκική ταινία O-MFΣύστημα3. Σύστημα CNC Siemens 828D 4. Άμεση σύνδεση 12000 στροφών ανά λεπτό μηχανικό σπινδύλιο 5. 16000 στροφών ανά λεπτό, 24000 μηχανοκίνητο σπινδύλιο 6. Στροφείο 4ου άξονα 7. Ψύξη εντός 2MPa, 3MPa, 5MPa, 7MPa 8. Διαχωριστής λάδι-νερού 9.Απομακρυντήρες αλυσίδων 10. Καθαρό όπλο νερού 11. Ελέγχος εργαλείων και εργαστηρίων 12.Αυτοματοποιημένη πόρτα1314. Ηλεκτρικό ντουλάπι και κλιματισμός

Βασική ακρίβεια

Η ακρίβεια της μηχανής εφαρμόζει το πρότυπο αποδοχής GB/T18400.2-2010 Πρότυπο αποδοχής για την ακρίβεια τοποθέτησης μηχανήματος εργαλείου και την ακρίβεια επαναλαμβανόμενης τοποθέτησης GB/T18400.4-2010
Στοιχεία επιθεώρησης
Τυπικό εργοστασίου
Ακριβότητα επεξεργασίας
IT6
Ακριβότητα θέσης
Άξονας Χ (mm)
0.008
Άξονας Y (mm)
0.006
Άξονας Z (mm)
0.006
Επαναλαμβανόμενη ακρίβεια θέσης
Άξονας Χ (mm)
0.005
Άξονας Y (mm)
0.004
Άξονας Z (mm)
0.004

Κύρια διαμόρφωση

Κύρια διαμόρφωση μηχανής εργαλείου και κατάλογος αγορασμένων εξαρτημάτων
Άρθρο
Προδιαγραφές
Ετικέτα
Παρατηρήσεις
Σύστημα CNC
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Κεντρικός κινητήρας
βiI 8/12000-Β
FANUC

Κινητήρας άξονα Χ
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Y
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Z
βiS 22B/3000-B
FANUC

Στροφικό ρουλεμάν X-άξονας
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφικό ρουλεμάν για άξονα Y
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφικό ρουλεμάν Z-άξονας
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφή σφαίρας στον άξονα Χ
φ40×16,C3
THK/PMI/HIWN

Στροφή σφαίρας στον άξονα Y
φ40×16,C3
THK/PMI/HIWN

Στροφή σφαίρας στον άξονα Z
φ40×16,C3
THK/PMI/HIWN

Οδός καθοδήγησης του άξονα Χ
35
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Οδός καθοδήγησης του άξονα Y
45
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Οδός καθοδήγησης του άξονα Z
45
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Υπόθεση επεξεργασίας
VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 9
VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 10

VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 11
VMC850 SMTCL SYMG VMC CNC Κέντρο κατακόρυφης επεξεργασίας Στρογγυλομηχανή Σύστημα FANUC 12

Ε: Πώς μπορώ να πάρω προσφορά;
Α:Αφήστε το μήνυμα με τις απαιτήσεις αγοράς σας και θα σας απαντήσουμε το συντομότερο δυνατό.
Ε: Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (μηχανή ειδικού σκοπού);
Α:Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε3: Ποιοι είναι οι όροι εγγύησης σας;
Α: Θα παρέχουμε αντικατάσταση για τα μέρη που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών, αρχής γενομένης από την ημερομηνία φορτωτικού δελτίου της μηχανής.
Ε4: Γιατί επιλέξατε την εταιρεία σας;
Α: Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής πραγματοποιούνται μεταξύ των εγκαταστάσεων με μια πλήρη αλυσίδα παραγωγής η οποία είναι η πιο αξιόπιστη εγγύηση σας.Και οι περισσότερες από τις μάρκες CNC μπορεί να επιλεγεί ως τις ανάγκες των χρηστών.
Ε5: Συμπεριλαμβάνονται στην τιμή τα τυποποιημένα αξεσουάρ;
Α:Ναι, όλες οι τιμές μας περιλαμβάνουν τα τυπικά αξεσουάρ.
Ε6: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Α: Μπορούμε να παρέχουμε αυτό το είδος της υπηρεσίας. Όταν τα μηχανήματα φτάνουν στο χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκαίρως μηχανικούς και ηλεκτρολόγους για να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε7: Πώς μπορώ να επιλέξω τα πιο κατάλληλα μηχανήματα;
Απ: Παρακαλούμε καταγράψτε τις προδιαγραφές σας ή το σχέδιο των προϊόντων, θα επιλέξουμε τα πιο κατάλληλα μηχανήματα για εσάς.
Ε8: Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Απ: Εξειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, και ούτω καθεξής.
Ε9: Ποιοι είναι οι όροι πληρωμής;
A: T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
