Τόπος καταγωγής:
Κίνα
Μάρκα:
SMTCL
Πιστοποίηση:
CE ISO certification
Αριθμό μοντέλου:
IT35 σειρά
Βίντεο
Βίντεο
Βίντεο
Περιγραφή του προϊόντος:

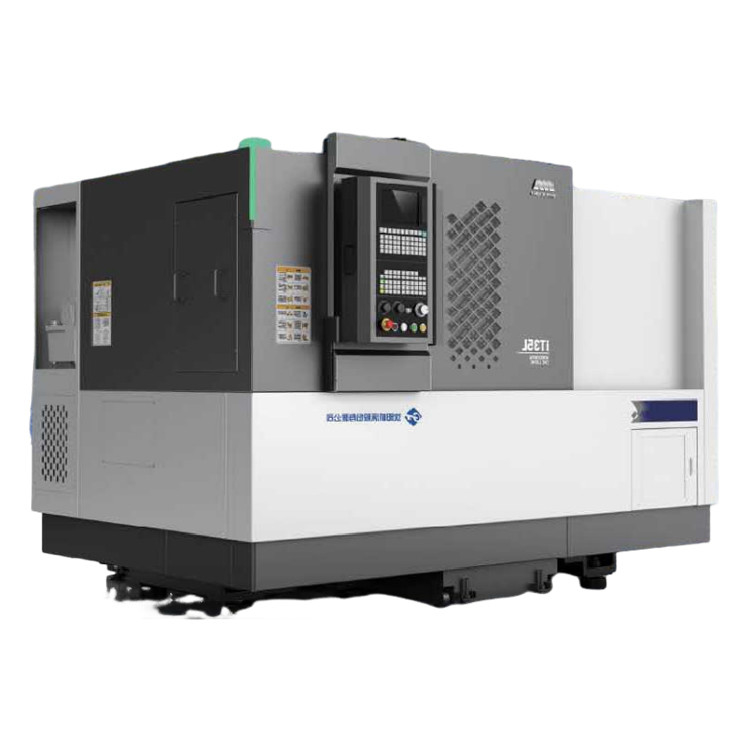

Η οριζόντια μηχανή CNC της σειράς iT είναι κατάλληλη για την επεξεργασία όλων των ειδών μερών δίσκου και μικρού άξονα, μπορεί να περιστρέψει το άκρο του προσώπου και το άκρο του αυλαίου, τον εξωτερικό κύκλο και το εσωτερικό νήμα τρύπας,το αυλάκι και η περιστρεφόμενη επιφάνεια και άλλα γεωμετρικά χαρακτηριστικά. Μπορεί να ανταποκριθεί στις απαιτήσεις της αυτοκινητοβιομηχανίας, των ρουλεμάν, των μηχανημάτων μηχανικής, των μη σιδηροειδών μετάλλων και άλλων βιομηχανιών για περιστρεφόμενα μέρη αποτελεσματικής, μεγάλης ποσότητας, υψηλής ακρίβειας επεξεργασίας.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακαμψία
* Ανάλυση πεπερασμένων στοιχείων για τη βελτιστοποίηση ολόκληρης της δομής της μηχανής
* Το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χύτευμα με εύλογη διάταξη μπάρα

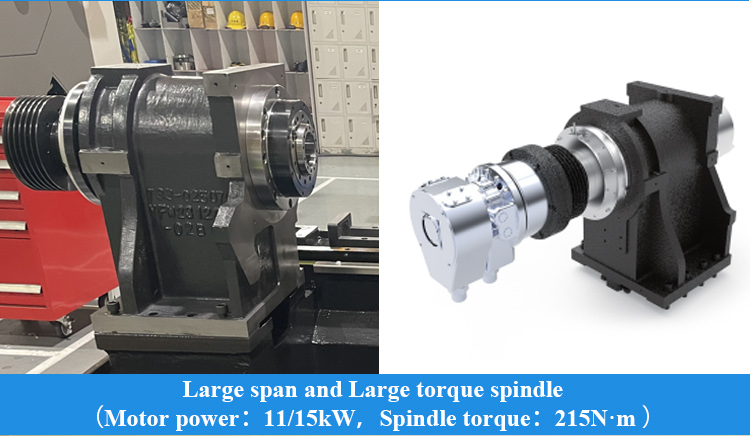

* Διαμόρφωση μεγάλου εύρους, μεγάλης ροπής σπινθήρα, βελτίωση της ακαμψίας κοπής
* Πραγματοποιείται με ακρίβεια, βελτιώνεται η ακαμψία της σύνδεσης
|
Άρθρο
|
μονάδα
|
Προδιαγραφή
|
||
|
ΙΤ35
|
iT35L
|
|||
|
Μέγιστη διάμετρος στροφής
|
χμ
|
Φ360
|
||
|
Μέγιστο μήκος στροφής
|
χμ
|
350
|
500
|
|
|
Μέγιστη κλίση πάνω από το κρεβάτι
|
χμ
|
Φ580
|
||
|
Μέγιστη στροφή πάνω από το διαδρόμιο
|
χμ
|
Φ360
|
Φ330
|
|
|
Στρίψιμο
|
μύτη σπινθήρα
|
|
Α2-6
|
|
|
Η μπροστινή διαφάνεια ρουλεμπορίου.
|
χμ
|
100
|
||
|
Στρίψιμο σπινθήρα και μέγεθος τρύπας
|
|
1:20; Φ70
|
||
|
Διάκριση της τρύπας του σπινδέλου
|
χμ
|
Φ65
|
||
|
Μέγιστη ημερήσια.
|
χμ
|
Φ50
|
||
|

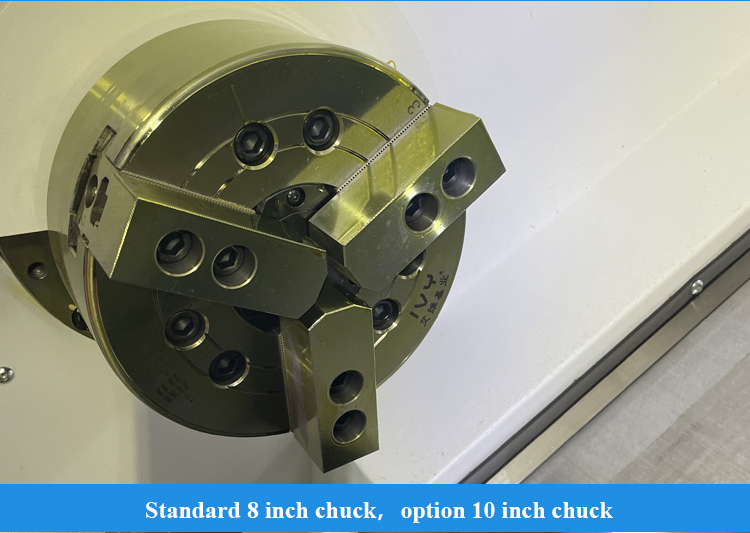

μέγεθος του τσακ
|
χιλιοστό
|
8
|
||
|
ταχύτητα σπινθήρα
|
r/min
|
4000
|
||
|
ονομαστική ροπή σπινέλου
|
Νμ
|
157.5 ((666r/min)
|
||
|
μέγιστη ροπή σφαιριού
|
Νμ
|
215 ((666r/min)
|
||
|
μέγιστη ισχύς κινητήρα συνεχής/30min
|
kW
|
Ασφάλεια, 1/15
|
||
|
Τροφή
|
Χ/Ζ ταχεία διαδρομή
|
m/min
|
30
|
|
|
X/Z μέγιστη ταχύτητα
|
m/min
|
30
|
||
|
ταξίδι στον άξονα x
|
χμ
|
200
|
||
|
οδική κίνηση στον άξονα z
|
χμ
|
350
|
510
|
|
|

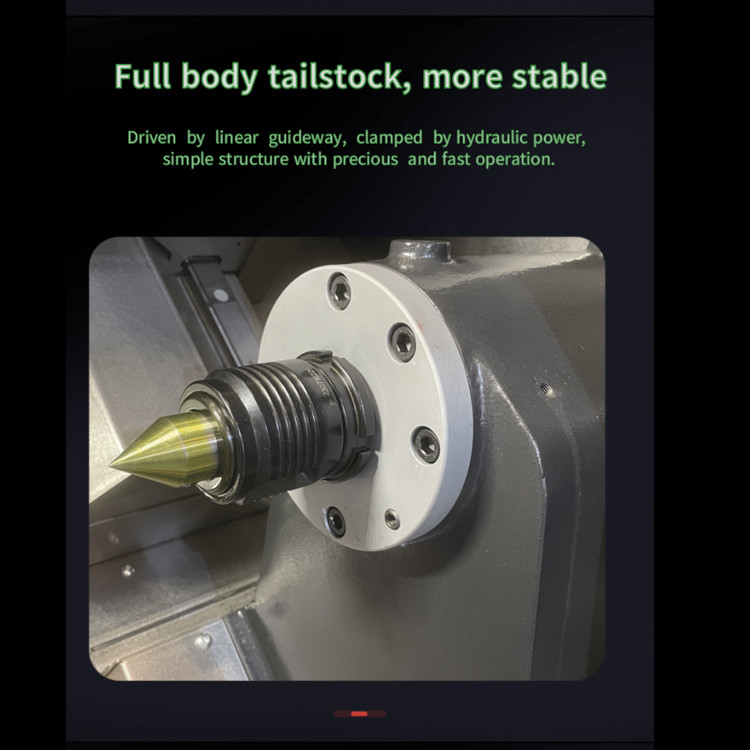

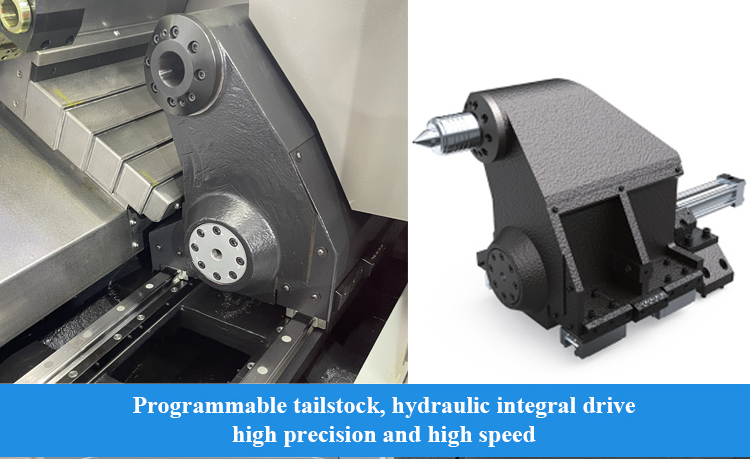

Κουτσούκ
|
Ταξίδια αποβλήτων
|
χμ
|
ΟΧΙ
|
400
|
|
Τύπος κίνησης
|
|
ΟΧΙ
|
Κύλινδρο κίνησης
|
|
|
Μέγιστη ταχύτητα κίνησης
|
m/min
|
ΟΧΙ
|
8
|
|
|
Ελάχιστο μήκος του εργασιακού τμήματος για την ανύψωση
|
χμ
|
ΟΧΙ
|
120
|
|
|
Σπονδυλικός σχοινί
|
Μορς
|
ΟΧΙ
|
MT-5
|
|
|

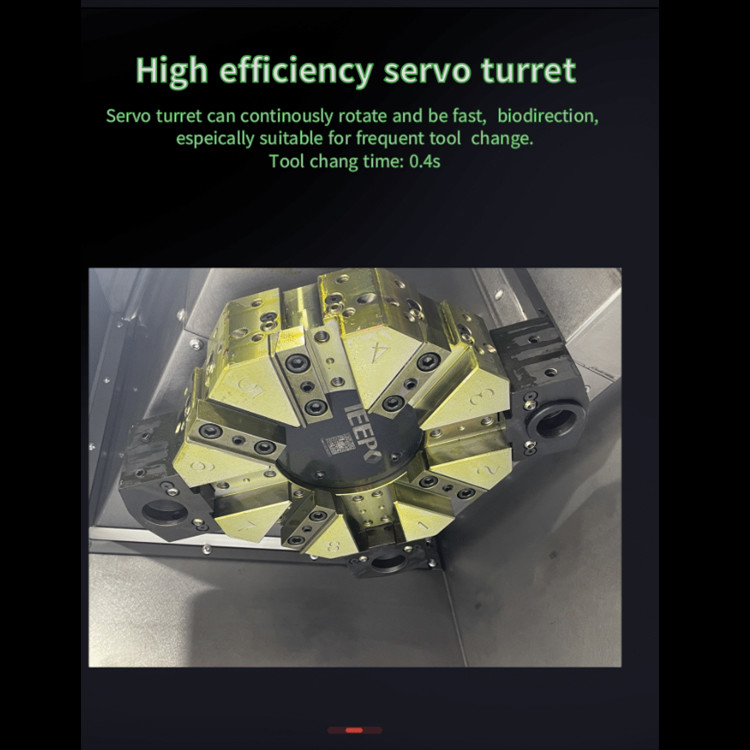

Πύργος
|
τύπος πύργου
|
|
Οριζόντιο πύργο 8 σταθμών
|
|
|
κεντρικό ύψος
|
χμ
|
80
|
||
|
περιστρεφόμενη τοποθέτηση
|
Σημ.
|
±1.6
|
||
|
Αν το κοπτήρα μπορεί να επιλέξει το εργαλείο κοντά
|
|
- Ναι, ναι.
|
||
|
Κρατητής εργαλείων
|
χμ
|
25×25
|
||
|
Κρατητής εργαλείων
|
χμ
|
Φ40
|
||
|
Κεφαλάκι μειωτή
|
χμ
|
Φ32
|
||
|
Απομάκρυνση των κομματιών ψύξης
|
Πίεση αντλίας ψύξης
|
μπαρ
|
0.9
|
|
|
ροή αντλίας ψύξης
|
Ε/min
|
40
|
||
|
Δυνατότητα δεξαμενής
|
Α
|
150
|
160
|
|
|
Έντυπο εκχυλίσματος τσιπ
|
|
Πλάκα αλυσίδας δεξιάς πλευράς
|
||
|
Εφοδιασμός
|
Τμήματα που μοιάζουν με δίσκο
|
χιλιόγραμμο
|
150 Συμπεριλαμβάνονται οι ράβδοι και άλλα εξαρτήματα
|
|
|
Μέρη άξονων
|
χιλιόγραμμο
|
300 Συμπεριλαμβάνονται οι στροφές και άλλα εξαρτήματα
|
||
|
Άλλα
|
Το κέντρο του σπινθήρα είναι ψηλά από το κάτω μέρος του κρεβατιού
|
χμ
|
108+0
|
|
|
βάρος
|
χιλιόγραμμο
|
3300
|
3600
|
|
|
Δύναμη
|
kVA
|
27
|
||
|
συνολικές διαστάσεις
(L*W*H) |
χμ
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
|
Εφαρμογή στον κλάδο:
