SMTCL 10000rpm Ελεγκτής FANUC Μηχανή φρέζας CNC VMC850Q Μηχανή VMC κέντρου κάθετης κατεργασίας
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | Δελτίο ΕΚΑΧ αριθ. |
|---|---|---|---|

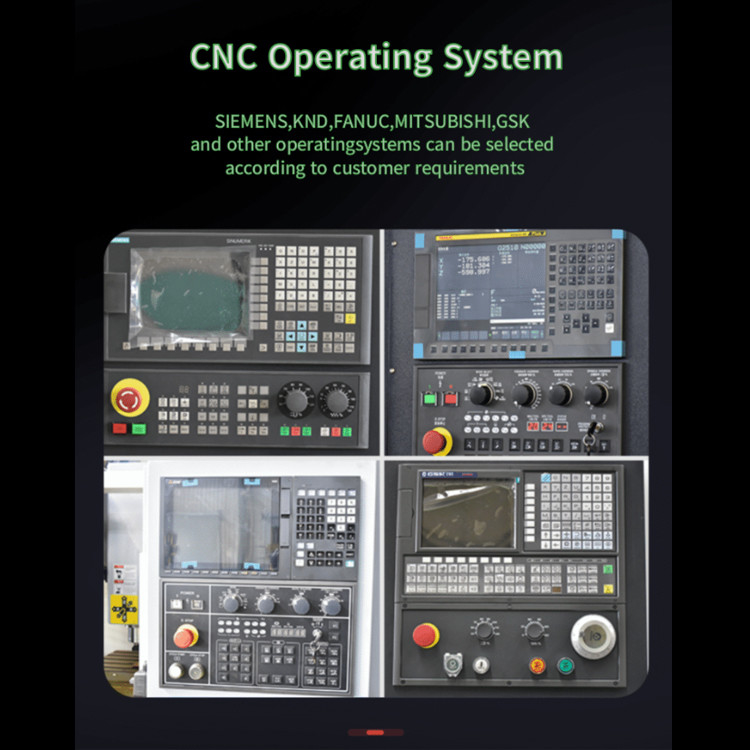

| Λέξη κλειδί: | CNC κάθετο επεξεργαμένος στη μηχανή κέντρο | Σύστημα ελέγχου CNC: | Fanuc/Siemens/Mitsubishi |
| Μέγεθος τραπεζιού (L × W): | 1000 × 500 | Μέγιστο φορτίο στο τραπέζι: | 600 κιλά |
| Ταξίδι με άξονα Χ: | 850 χλστ | Ταξίδι στον άξονα Υ: | 550 χλστ |
| Διαδρομή άξονα Z: | 540 χλστ | Α.Τ.Κ.: | 24 ATC με ρομποτικό χέρι |
| Επισημαίνω |
Κάθετη Μηχανική Μηχανική,Μηχανή Κάθετη CNC VMC,Μηχανή Φρέζας CNC |
||
Περιγραφή του προϊόντος
Κέντρο φρεζαρίσματος CNC VMC850Q Κέντρο κάθετης κατεργασίας FANUC Ελεγκτής CNC Μηχανή VMC
- Σχεδιασμός υψηλής ακαμψίας και υψηλής σεισμικής αντίστασης. αναδιάταξη των εσωτερικών πλευρικών δομών στο κρεβάτι, τη διαφάνεια και τη στήλη
- Επεξεργασία εξαιρετικά ακριβείας: απόδοση παρεμβολής σε επίπεδο μικρομέτρου, τιμή Ra άλεσης επιφανειακής ακρίβειας εντός 0,6um, διάμετρος εξαρτημάτων τύπου βελόνας 0,08 mm
- Μεγαλύτερη διαδρομή επεξεργασίας, διαδρομή άξονα Υ αυξήθηκε στα 550 mm, κατάλληλη για επεξεργασία περισσότερων εξαρτημάτων
- Εισαγόμενοι οδηγοί κυλίνδρων, βίδες, ρουλεμάν, άξονας Ταϊβάν και γεμιστήρας εργαλείων Ταϊβάν
- Πλήρως κλειστός γεμιστήρας εργαλείων, κατάλληλος για επεξεργασία εξαρτημάτων από διάφορα υλικά, μειώνοντας τη συχνότητα συντήρησης
- Μεγαλύτερο ύψος κοιλότητας του κρεβατιού και αυξημένη χωρητικότητα δεξαμενής νερού
- Προαιρετικός ηλεκτρικός άξονας υψηλής απόδοσης, οπτικός κωδικοποιητής, ψύξη άξονα (μηχανή ψύξης λαδιού/υδροψύξης) κ.λπ.
- Διατηρημένες διεπαφές αυτοματισμού, ισχυρά πλεονεκτήματα ενοποίησης αυτοματισμού
- Επαγγελματικός σχεδιασμός προσομοίωσης, επιστημονική βελτιστοποίηση πλήρους διαστάσεων και περαιτέρω επαλήθευση από προηγμένες διαδικασίες κατασκευής και αυστηρό σύστημα δοκιμών, επιτυγχάνοντας εξαιρετική ποιότητα επεξεργασίας, εξαιρετική απόδοση κοπής πλήρως απελευθερωμένη, τέλεια προσαρμοσμένη σε διάφορα μέρη
Βίντεο επεξεργασίας μηχανών:
- Στήριγμα 8 ποδιών για κρεβάτι.
- Πυκνωμένη κοιλότητα σέλας.
- Ανεξάρτητη βάση στήριξης νεύρωσης πάνω στην επιφάνεια οδηγό στήλης
- Ταχύτητα άξονα 10000rpm;
- Γρήγορη κίνηση τριών αξόνων 48/λεπτό.
- Τεχνολογία αντιστάθμισης σφαλμάτων
- Διαδρομή 3 αξόνων 850/550/540 mm.
- Ποσοτικοποιημένα πρότυπα διαδικασίας.
- Ακρίβεια μηχανικής κατεργασίας βαθμού IT6
- 7 σετ εξοπλισμού δοκιμών απόδοσης παρτίδας, 7 σετ εξοπλισμού δοκιμών κοπής
- 22 στοιχεία δοκιμής απόδοσης και 25 δοκιμές κοπής ανά εξοπλισμό
- Όνομα ανταλλακτικού: Δοκιμαστικό σήμανση άρθρωσης εργαλείου
- Βιομηχανία: Οχήματα νέας ενέργειας, ρομποτική. υλικό (AL6061)
- Διαστάσεις εξαρτήματος: 200*150*20mm
- Σημάδια αρμών εργαλείου σε μέρος της επιφάνειας
- Δοκιμάζει τη σταθερότητα του άξονα της μηχανής και της μηχανικής κατεργασίας
- Απαιτήσεις ποιότητας επιφάνειας
- Όνομα ανταλλακτικού: Μηχανική χάραξης D0,2 mm
- Βιομηχανία: Ημιαγωγοί, ιατρικοί, κ.λπ. Υλικό: AL7075
- Διαστάσεις εξαρτήματος: φ40*30mm
- Ασθενής ακαμψία της θέσης κατεργασίας, επιρρεπής σε παραμόρφωση
- Δοκιμάζει τον έλεγχο και τη σταθερότητα τροφοδοσίας εργαλειομηχανών
- Ακριβής έλεγχος εξάντλησης και ρύθμισης εργαλείου
- Τεχνολογία αφαίρεσης επιφανειακών γρεζιών
| Είδος | Μονάδα | VMC850Q | VMC1000Q | VMC1100Q | |
| Ικανότητα | Ταξίδι με άξονα Χ | mm | 850 | 1000 | 1100 |
| Ταξίδι στον άξονα Υ | mm | 550 | 550 | 620 | |
| Διαδρομή άξονα Z | mm | 540 | 540 | 600 | |
| Μύτη ατράκτου στην επιφάνεια του τραπεζιού | mm | 120-660 | 120-660 | 120-720 | |
| Μύτη ατράκτου σε επιφάνεια στήλης | mm | 640 | 640 | 743 | |
| Τράπεζα εργασίας | Μέγεθος τραπεζιού (L*W) | mm | 1000*500 | 1200*500 | 1300*610 |
| Μέγιστο φορτίο στο τραπέζι | κιλά | 600 | 600 | 1000 | |
| Μέγεθος θυρίδας T | mm | 18*5 | 18*5 | 18*5 | |
| Ατρακτος | Ταχύτητα ατράκτου | σ.α.λ | 10000 | 10000 | 10000 |
| Κώνος ατράκτου / στέλεχος ατράκτου | mm | 7/24 κωνικό | 7/24 κωνικό | 7/24 κωνικό | |
| BT40 | BT40 | BT40 | |||
| Μοτέρ ατράκτου | kw | 7,5/11 | 7,5/11 | 15/11 | |
| Μέγιστη ροπή εξόδου | Nm | 35,8/70 | 35,8/70 | 52,5/95,5 | |
| Τύπος κίνησης ατράκτου | Σύγχρονη οδοντωτή ζώνη | ||||
| Εργαλεία | Μοντέλο βάσης εργαλείων | MAS 403 BT40 | |||
| Τραβήξτε μοντέλο καρφιού | MAS 403 P40T-I | ||||
| Ρυθμός τροφοδοσίας | X,Y,Z ταχεία διέλευση | m/min | 48/48/48 | ||
| Ισχύς κινητήρα 3 αξόνων (X/Y/Z) | kW | 1,8/1,8/3 | 1,8/1,8/3 | 3/3/3 | |
| Ροπή μοτέρ 3 αξόνων (Χ/Υ/Ζ) | N·m | 11/11/20 | 11/11/20 | 20/20/20 | |
| Μέγιστος ρυθμός κοπής τροφοδοσίας | mm/min | 1-20000 | |||
| ATC | Τύπος | pc | ATC με βραχίονα ρομπότ | ||
| Τρόπος | Πλησιέστερη επιλογή εργαλείου σε αμφίδρομη κατεύθυνση | ||||
| Ικανότητα | τεμ | 24 | |||
| Μέγιστο μήκος εργαλείου | mm | 300 | |||
| Μέγιστο βάρος εργαλείου | κιλά | 7 | |||
| Max too disk dia.-Full | mm | 80 | |||
| Max too disk dia.-Παράκειται | mm | 150 | |||
| Χρόνος αλλαγής εργαλείου (TT) | δευτ | 2.5 | |||
| Το ύψος μεταξύ τραπεζιού και εδάφους | mm | 900 | 900 | 950 | |
| Άλλοι | Συνολικές διαστάσεις (Μ*ΠxΥ) | mm | 2400*2975*2840 (Εξαιρείται ο μεταφορέας τσιπ) | 2700*2975*2840 (Εξαιρείται ο μεταφορέας τσιπ) | 2940*3450*3050 (Εξαιρείται ο μεταφορέας τσιπ) |
| Καθαρό βάρος μηχανής | κιλά | 5100 | 5400 | 6200 | |
| Συνολική απαίτηση ισχύος | KVA | 18 | 18 | 25 | |
Τυπική διαμόρφωση:
|
Επιλεκτική διαμόρφωση:
|
||||
- Βιομηχανία κινητήρων αντλιών: Σώμα βαλβίδας
- Αυτοκινητοβιομηχανία: Κάλυμμα κυλινδροκεφαλής
- Μειωτήρας: Δευτερεύων πλανητικός άξονας γραναζιών
Σήμα αρμού εργαλείου < 0,001 mm, συγκρίσιμο με την εξαιρετική ποιότητα διεθνών κορυφαίων εμπορικών σημάτων, βοηθώντας το προϊόν να γίνει το προτιμώμενο εργαλείο για επεξεργασία στην αυτοκινητοβιομηχανία, τη νέα ενέργεια και άλλες βιομηχανίες
- Συναρμολόγηση και διόρθωση σφαλμάτων πριν από την παράδοση
- Απαντήστε εντός 24 ωρών και προχωρήστε στην αντιμετώπιση του προβλήματος.
- 1 έτος δωρεάν υπηρεσία επισκευής (μόνο χωρίς ανθρώπινη ζημιά).
- Παρέχεται συνολική λύση αποθήκευσης
- Κορυφαία αίσθηση ποιότητας, τα αιτήματα των πελατών προηγούνται
- 30 χρόνια + ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα τροφοδοσίας
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
- Αναβάθμιση μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Καλώς ήρθατε να μας επισκεφτείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε στον τόρνο CNC, στο κέντρο κάθετης κατεργασίας, στο κέντρο οριζόντιας κατεργασίας, στο κέντρο μηχανικής κατεργασίας σκελετών, στο κέντρο μηχανικής κατεργασίας πέντε αξόνων, στο κέντρο φρεζαρίσματος και σε διάφορους άλλους εξοπλισμούς CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, η μηχανή διάτρησης και η μηχανή γεώτρησης γεννήθηκαν όλα εδώ. Υπήρξαν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και η μεγαλύτερη κατασκευή εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αερομεταφορές, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, ηλεκτρονικά 3C, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε στις εργαλειομηχανές κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Q1. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε μια κατασκευαστική εταιρεία.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Εξειδικευθήκαμε σε όλα τα είδη μηχανημάτων, όπως Τόρνος CNC, Μηχανή Φρέζας CNC, Κέντρο Κατακόρυφης Μηχανικής, Συμβατικός Τόρνος, Μηχανή διάτρησης, Μηχανή ακτινωτής διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχανή ειδικού σκοπού);
Ναι, παρέχουμε λύσεις Smart CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για ανταλλακτικά που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών, ξεκινώντας από την ημερομηνία φορτωτικής του μηχανήματος.
Q5. Ποιες είναι οι υπηρεσίες;
Pr-sales: Εξατομικευμένες λύσεις, σχεδιασμός και σχεδιασμός· Υπηρεσία ένας προς έναν
Μετά την πώληση: 7 ημέρες 24 ώρες on-line υπηρεσία, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας πραγματοποιούνται μεταξύ εργοστασίων με μια πλήρη αλυσίδα παραγωγής που αποτελεί την πιο αξιόπιστη εγγύηση σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτού του είδους την υπηρεσία. Όταν τα μηχανήματα φτάσουν στο χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανολόγους και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφέρονται και να παρατίθενται στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν πάει στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πίστωση εν όψει
