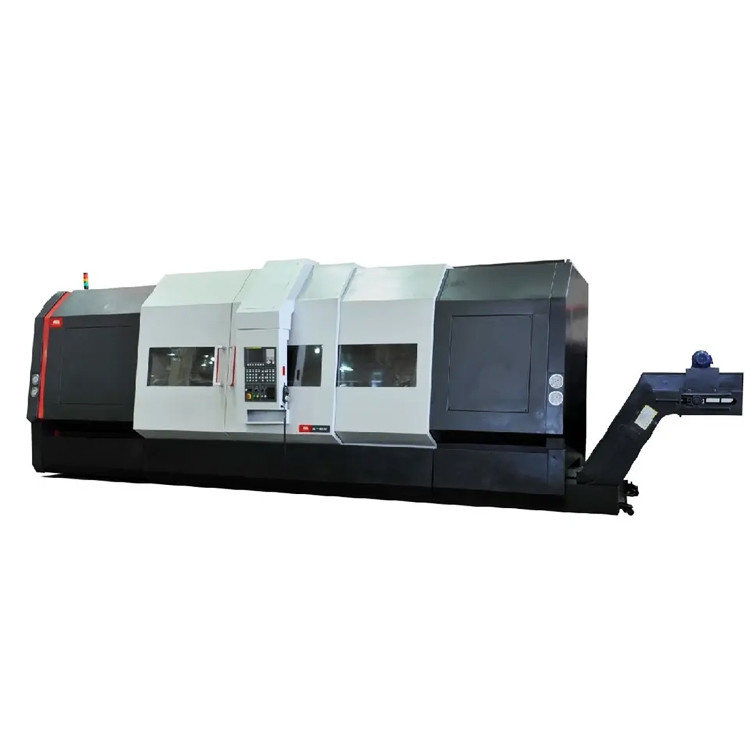

Κέντρο τόρνευσης μετάλλων CNC Slant Bed HTC63n Βαρέως τύπου οριζόντιο τόρνο φρεζαρίσματος
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC63n |
|---|---|---|---|
| Σύστημα ελέγχου CNC: | GSK/FANUC/SIEMENS | CNC ή όχι: | CNC |
| Κλειστή λέξη: | γυρίζοντας κέντρο | Εφαρμογή: | Εργασία μετάλλων πολλαπλών χρήσεων |
| Μέγιστη ταλάντευση πέρα από το κρεβάτι: | Φ1000/Φ1000/Φ970/Φ950 | Μέγιστη ταλάντευση πέρα από τη μεταφορά: | Φ630 |
| Μέγιστη διάμετρος κοπής (διάκοπος/άξονας): | Φ750/Φ630 | Μέγιστη. μήκος κοπής: | 1400/1900/2900/3900 |
| Ο άξονας άντεξε τη διάμετρο: | Φ100 /Φ130 | ||
| Επισημαίνω |
CNC κρεβατιών ραπίσματος γυρίζοντας κέντρο,3 άξονες CNC μεταλλικό κέντρο στροφής,Μεταλλουργός οριζόντιου στροφείου βαρέος |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:

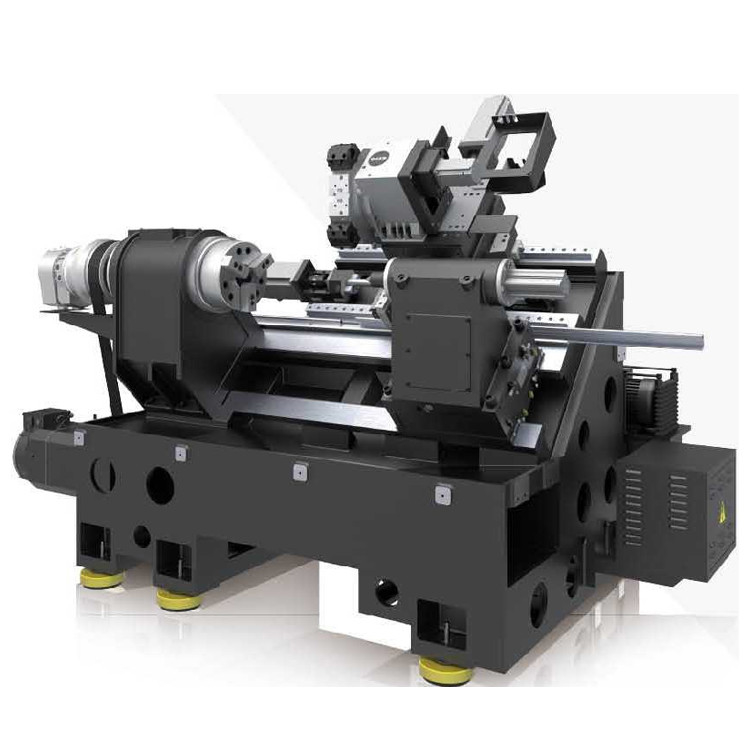

Κέντρο στροφής μετάλλου CNC με κλίση κλίσης HTC63n βαρύ φορτίο οριζόντια γραμμική γραμμική μηχανή
Χαρακτηριστικά του προϊόντος:
Η μέθοδος αυτή εξαλείφει αποτελεσματικά τις δονήσεις κατά τη λειτουργία και την κοπή της μηχανής, βελτιώνει την αξιοπιστία και είναι εύκολο να
διατηρούνται, επιτρέποντας στους πελάτες να αποκτούν σταθερή και σταθερή ποιότητα επεξεργασίας.
|
Άρθρο
|
ΕΝΩΡΙΑ
|
Η σειρά HTC63nm
|
Η σειρά HTC63ny
|
|
Μαξ. Γύρνα στο κρεβάτι.
|
χμ
|
Φ850/Φ850/Φ850/Φ820
|
Φ1000/Φ1000/Φ970/Φ950
|
|
Μαξ. Γύρνα πάνω από την άμαξα.
|
χμ
|
Φ630
|
Φ630
|
|
Μέγιστη διάμετρος κοπής (δίκος/άξονας)
|
χμ
|
Φ750/Φ630
|
Φ630
|
|
Μέγιστο μήκος κοπής
|
χμ
|
1000/1500/2000/3000
|
1400/1900/2900/3900
|
|
Διάμετρος τρύπας σπινθήρα
|
χμ
|
Φ100
|
Φ130
|
|
Σχήμα της μύτης του σπινθήρα
|
|
Α2-11
|
Α2-11
|
|
Μέγιστη διάμετρος διά της ράβδου
|
χμ
|
Φ85 (με υδραυλική κοίλη βρύση)
|
Φ115 (με υδραυλικό κούφιο ελατήριο)
|
|
Κύρια ισχύς κινητήρα (συνεχής / 30min)
|
kw
|
22/30
|
30/37
|
|
Πεδίο ταχύτητας σπινθήρα / μέγιστη ροπή εξόδου
|
r/min
|
(Μηχανικά 2 βήματα) 20~2000 / 950
|
(Mechanical 2 steps) 20~1200 / 2450
|
|
Διάμετρος σχοινίς
|
χιλιοστό
|
15 ¢
|
15 ιντσών.
|
|
Μέγιστη διαδρομή του άξονα Χ
|
χμ
|
410
|
410
|
|
Μέγιστη διαδρομή του άξονα Z
|
χμ
|
1050/1550/2050/3050
|
1550/2050/3050/4050
|
|
Γρήγορη ταχύτητα (άξονας Χ)
|
m/min
|
12/15;12/15;12/12;12/12
|
12/15;12/12;12/12;12/12
|
|
Γρήγορη ταχύτητα (άξονας Z)
|
m/min
|
|
10
|
|
Σχήμα του πύργου εργαλείου
|
|
Οριζόντιος πύργος 12 θέσεων
|
Οριζόντιος πύργος 12 θέσεων
|
|
Μέγεθος της ράβδου εργαλείου
|
χμ
|
32X32 / Φ50
|
32×32/ Φ50
|
|
Ακριβότητα θέσης (άξονας Χ)
|
χμ
|
0.013
|
0.013
|
|
Ακρίβεια θέσης (άξονας Z)
|
χμ
|
0.020/0.026/0.035/0.040
|
0.026/0.035/0.040/0.048
|
|
Ακριβότητα επανατοποθέτησης (άξονας Χ)
|
χμ
|
0.006
|
|
|
Ακριβότητα επανατοποθέτησης (Στ-άξονας)
|
χμ
|
0.008/0.010/0.013/0.016
|
0.010/0.013/0.016/0.016
|
|
Ακριβότητα επεξεργασίας
|
|
IT6
|
IT6
|
|
Μέγιστο βάρος του αντικειμένου εργασίας με δίσκο
|
χιλιόγραμμο
|
500
|
500
|
|
Μέγιστο βάρος του εργαλείου άξονα
|
χιλιόγραμμο
|
2000
|
2000
|
|
βάρος της μηχανής
|
χιλιόγραμμο
|
14000/17000/20000/23000
|
14000/17000/20000/23000
|
|
Συνολικές διαστάσεις της μηχανής (LxWxH)
|
χμ
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|
5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680
|
Εφαρμογή στον κλάδο:
Παράδειγμα εργαστηρίου: μανίκι καθοδήγησης
Παράδειγμα εργαστηρίου: μεσαίο κύλινδρο 500
Παράδειγμα εργαστηρίου: Άξονας κίνησης
Παράδειγμα εργαστηρίου: άξονας RE2B
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Τα κυριότερα σημεία του προϊόντος
Περιγραφή του προϊόντος: Κέντρο στροφής μετάλλου CNC με κλίση κλίσης HTC63n βαρύ φορτίο οριζόντια γραμμική γραμμική μηχανή Η σειρά HTC63nm/nyΤα lathes CNC χρησιμοποιούνται κυρίως για την κοπή της εσωτερικής και της εξωτερικής κυλινδρικής επιφάνειας των τμημάτων άξονα ή των τμημάτων δίσκου, της εσωτε...
