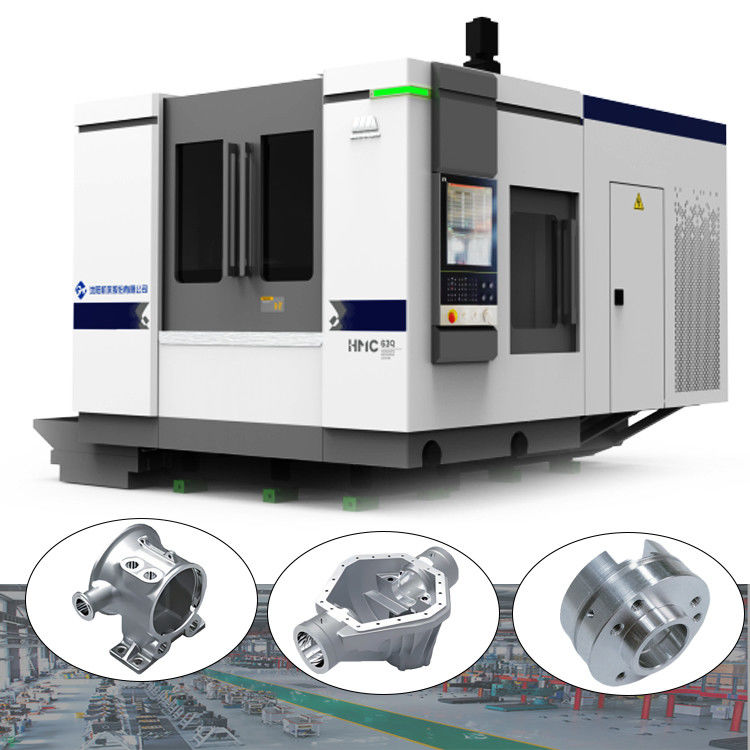

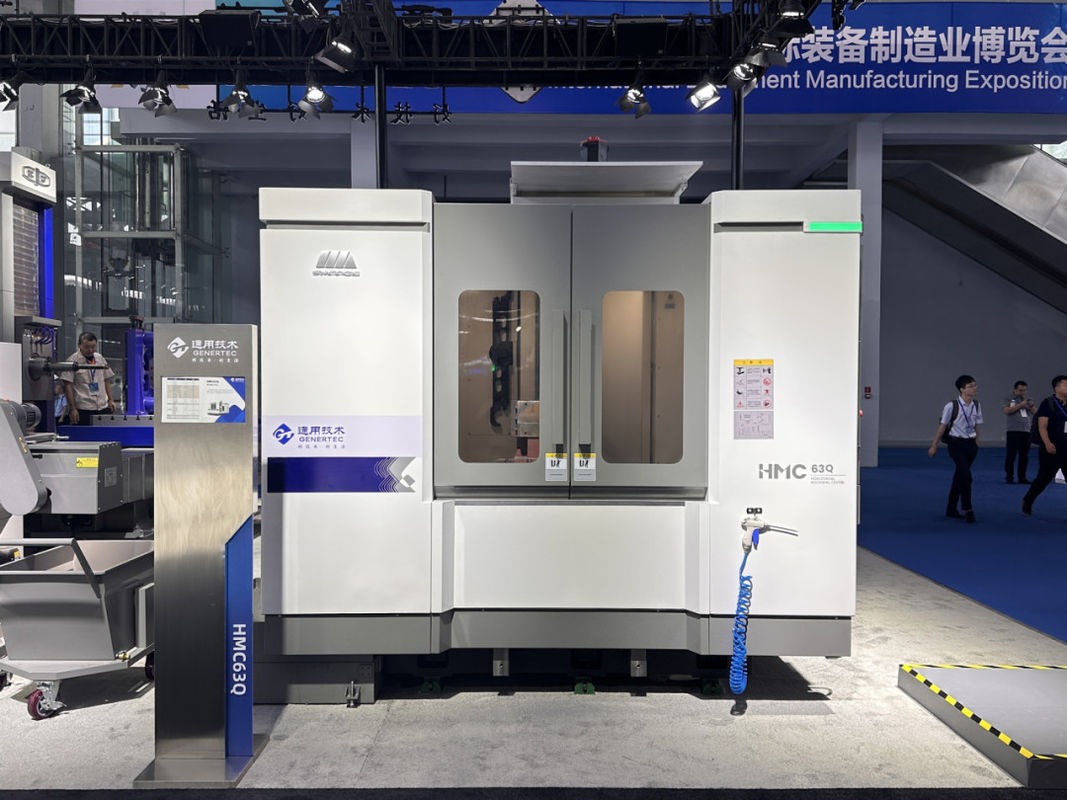

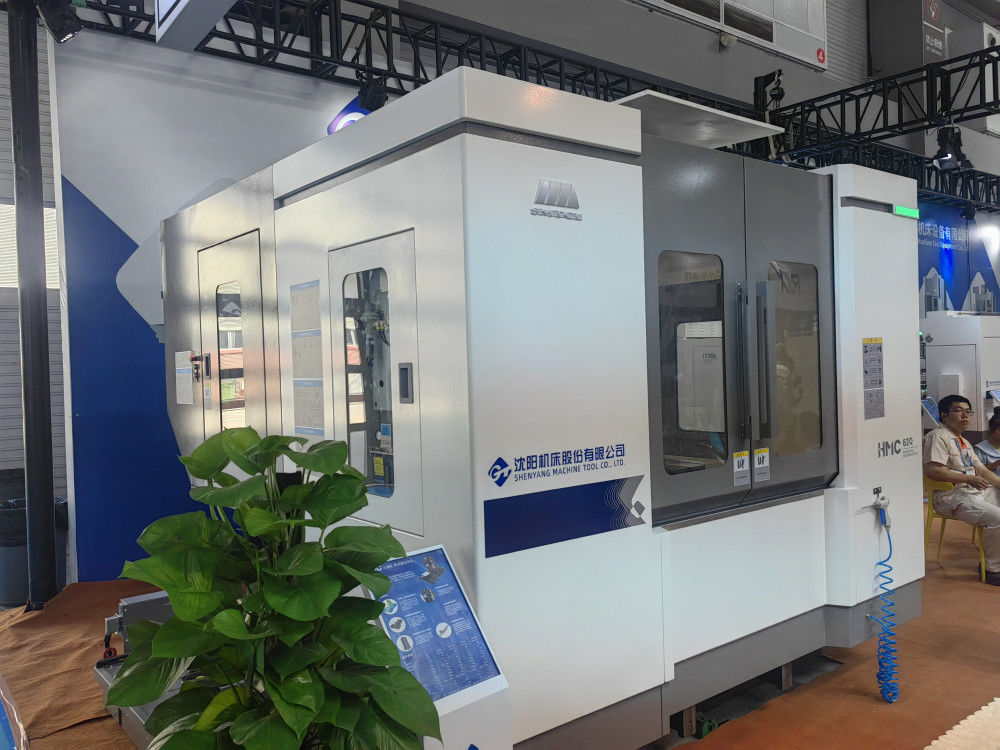

SMTCL HMC63Q Υψηλής ακρίβειας 5 άξονες οριζόντιο κέντρο επεξεργασίας
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HMC 63Q |
|---|---|---|---|
| Cnc ή όχι: | cnc | Λέξη κλειδί: | Κέντρο οριζόντιας επεξεργασίας |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 6000 σ.α.λ. | Δρόμος (άξονας Χ) ((mm): | 1000 |
| Δρόμος (άξονας Z) ((mm): | 900 | Ταξίδι (άξονας Υ) (χιλ.): | 900 |
| Μέγιστη διάμετρος περιστροφής του εργαστηρίου: | 1100 | ||
| Επισημαίνω |
Μηχανή Κέντρου Στροφής CNC 5 άξονες,Μηχανή CNC υψηλής ακρίβειας για το κέντρο στροφής,Κέντρο οριζόντιας επεξεργασίας 6000 στροφές ανά λεπτό |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Χαρακτηριστικά του προϊόντος:
1,Στρατηγική υψηλής σταθερότητας
◆ Αντιστροφή Τ-σχήματος ολοκληρωτικά χυμένο κρεβάτι
◆ Η βάση και η στήλη του κινητήρα στον άξονα Y χύνονται μαζί
◆ Θερμικά συμμετρική σφαιρίδα
Δομή βελτιστοποίησης πεπερασμένων στοιχείων και τοπολογίας
Υψηλής αντοχής ολοκληρωτικά χυμένο κρεβάτι
Η βάση και η στήλη του κινητήρα στον άξονα Y έχουν χτιστεί μαζί
με περιεκτικότητα σε θέρμανση άνω των 50 ppm,
Θερμικά συμμετρικές σφαιρίδες

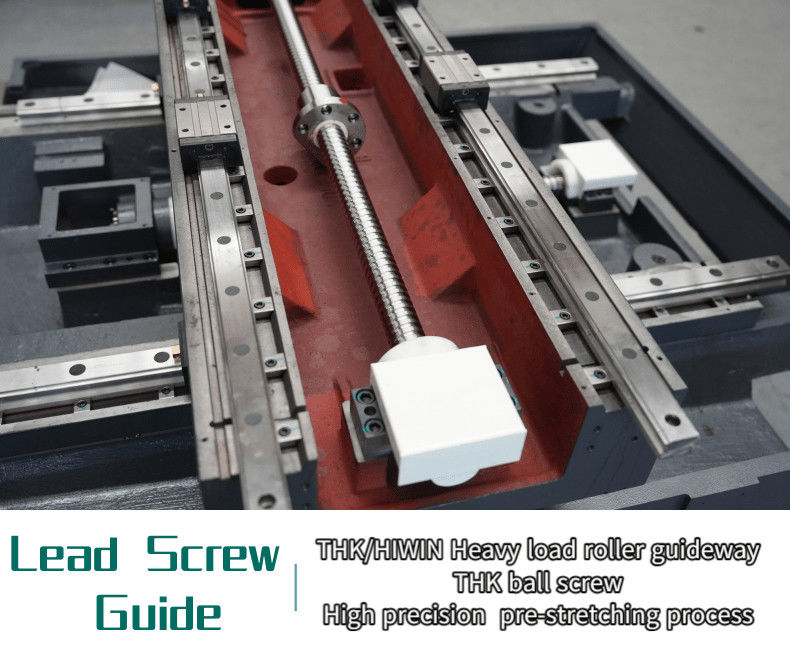

Στροφές με σφαίρες ακριβείας
βίδα σφαίρας ακριβείας, υιοθετείται η διαδικασία προεκτάσεως για την αποτελεσματική μείωση της επιρροής της θέρμανσης της βίδες κατά τη διάρκεια της εργασίας, τη βελτίωση της ακρίβειας του εργαλείου μηχανής,ενισχυμένη ικανότητα κατά της παραμόρφωσης και διατήρηση της ακρίβειας.

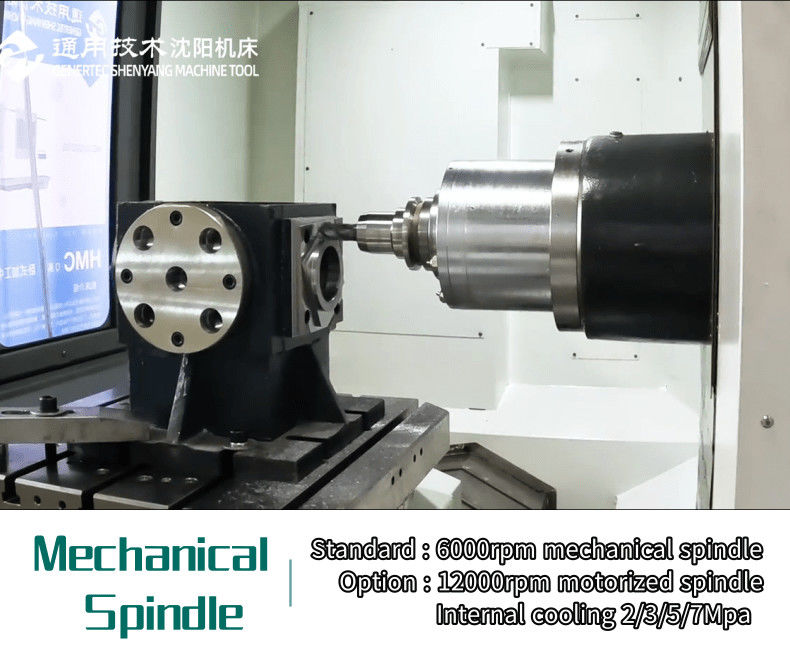

Μηχανοκίνητο σπινθήρα
από την υψηλής ταχύτητας μηχανική επεξεργασία έως την βαριά κοπή
◆ Μεγάλη διάταξη ρουλεμάν, υψηλή ακαμψία
| Άρθρο | Μονάδα | HMC 63Q |

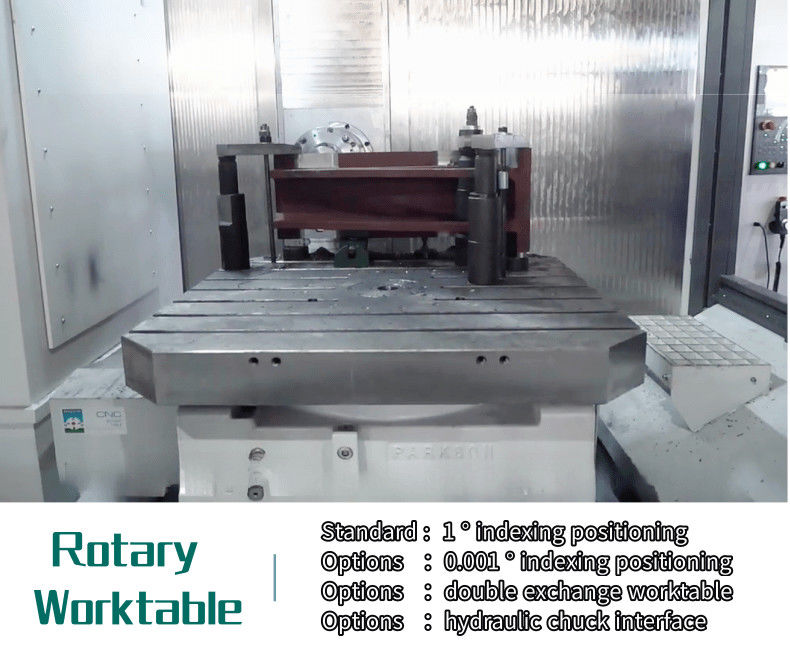

| Τραπέζι εργασίας | ||
| Μέγεθος του τραπεζιού εργασίας | χμ | 630*630 |
| Δυνατότητα τραπεζιού εργασίας | χιλιόγραμμο | 1200 |
| Αριθμός τραπεζιού εργασίας | μ.τ.λ. | 1(2) |
| Δραστηριώδης εύρος | ||
| Ταξιδεύσεις στον άξονα Χ | χμ | 1000 |
| Ταξιδεύσεις στον άξονα Y | χμ | 900 |
| Ταξιδεύσεις στον άξονα Z | χμ | 900 |
| Δείκτης του άξονα Β | 1° ×360 | |
| Μέγιστη διάμετρος περιστροφής του εργαστηρίου | χμ | Φ1100 |
| Απόσταση από τη μύτη του σπινέλου έως το κέντρο του τραπεζιού εργασίας | χμ | 1050 Μαξ |
| Απόσταση από τη μύτη του σπινέλου έως το κέντρο του τραπεζιού εργασίας | χμ | 150 λεπτά |
| Απόσταση μεταξύ της επιφάνειας της επιφάνειας εργασίας | χμ | 900 Μαξ |
| Απόσταση μεταξύ της επιφάνειας της επιφάνειας εργασίας | χμ | 0 λεπτά |
| Στρίψιμο | ||
| Σπονδυλικός σπινθήρας (7: 24) | BT1 χημικό προϊόν | |
| Μέγιστη ταχύτητα | στροφές | 6000 |
| Δύναμη κινητήρα σπινθήρα (αδιάλειπτη/S2) | kw | 15/18.5 |
| Μέγιστη ροπή εξόδου ((συνεχής/S2) | χμ | 433/713 ((15 λεπτά) |

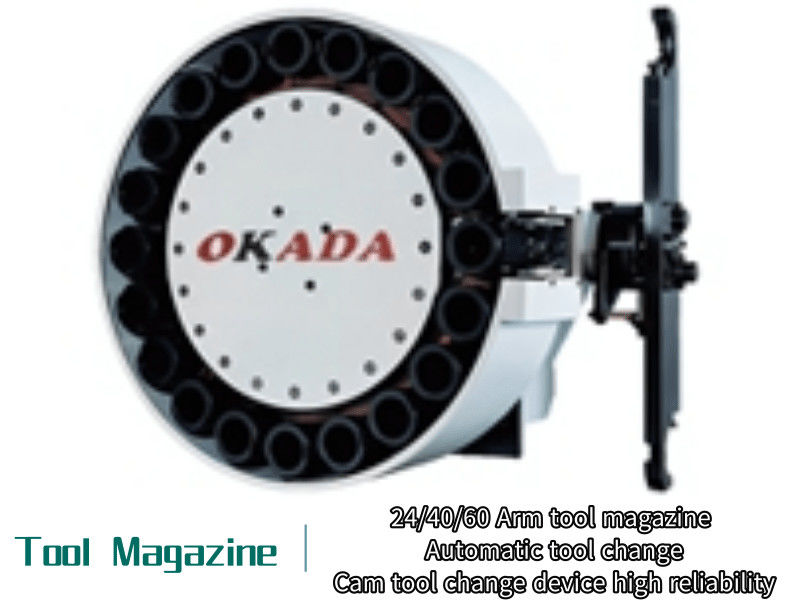

| Επιστημονικό περιοδικό εργαλείων | ||
| Δυνατότητα του περιοδικού εργαλείων | ΚΠΣ | 24 |
| Μέγιστο μήκος εργαλείου | Μμμ. | 400 |
| Μέγιστο βάρος εργαλείου | χιλιόγραμμο | 15 |
| Μέγιστη διάμετρος εργαλείου πλήρης/άδειος | χμ | Φ110/Φ220 |
| Χρόνος αλλαγής εργαλείου (Τ-Τ) | σ | 3.8 |
| Τροφή | ||
| Μέγιστη ταχύτητα τροφοδοσίας κοπής ((X/Y/Z) | Μμ/λεπτο | 1-24000 |
| Γρήγορη διαδρομή ((X/Y/Z) | Μ/min | 24 |
| Ακριβότητα θέσης | ||
| Άξονας X/Y/Z | χμ | 0.01 |
| Άξονας Β ((1° X360) | Επικεφαλής | 10 |
| Επαναλαμβανόμενη ακρίβεια θέσης | ||
| Άξονας X/Y/Z | χμ | 0.006 |
| Άξονας Β ((1° × 360) | Επικεφαλής | 3 |
| Συνολική διάσταση ((LxWxH) | χμ | 3700*3000*3250 |
| Χώρος δαπέδου | χμ | 4500*4300 |

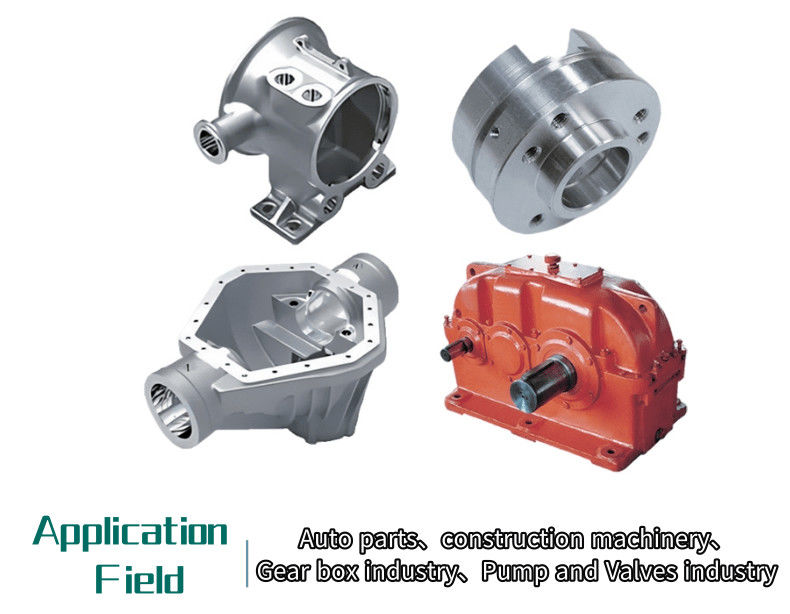

Εφαρμογή στον κλάδο:
Δείγματα εργαστηρίου
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
