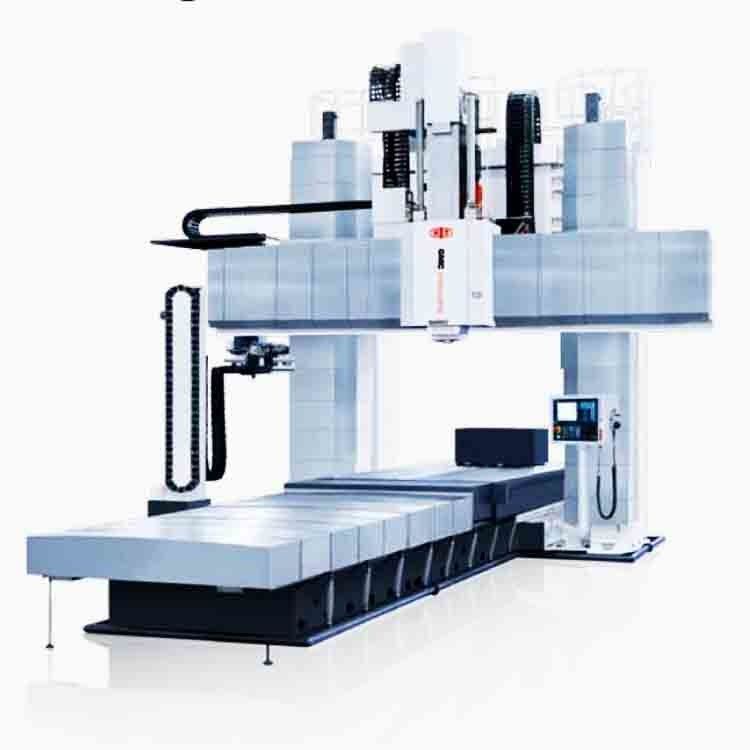

SMTCL Κέντρο επεξεργασίας κινούμενης δέσμης κιβωτίου Μηχανική ναυτιλιακή βιομηχανία 4 άξονες
Λεπτομέρειες για το προϊόν
| Features: | Heavy Boring And Milling Machine | Μάρκα: | SMTCL |
|---|---|---|---|
| Model Number: | GMC2560WRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Επισημαίνω |
Μηχανολογική ναυτιλιακή βιομηχανία Κέντρο Τεχνολογικής Εργασίας,Κέντρο επεξεργασίας κινούμενης δέσμης,Τεχνική μηχανή αθροίσματος CNC 4 άξονων |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Το κέντρο επεξεργασίας κινούμενης δέσμηςΕίναι ένα ώριμο προϊόν της εταιρείας μας, διαθέτει ευρύ πεδίο εφαρμογής και υψηλή ικανότητα μηχανικής. the product is able to complete machining of multiple proceduresof components after one time of fixture and is an ideal equipment formachining large-size components for industries such as heavy-dutymachineryΟι κύριοι τρόποι κίνησης του είναι: ο πάγκος εργασίας κινείται κατά μήκος του κρεβατιού σχηματίζοντας άξονα Χ. Η πλακέτα μετακίνησης κινείται κατά μήκος της διασταυρούμενης δομής σχηματίζοντας άξονα Y.το ram κινείται κατά μήκος της διατομής κατακόρυφα για να σχηματίσει άξονα Z· και η διασταυρούμενη δέσμη κινείται κατά μήκος της στήλης κατακόρυφα για να σχηματίσει άξονα W. ο άξονας w υιοθετεί διπλό κινητήρα που οδηγεί τη μεγάλη στροφή στροφής καθοδήγησης και διαθέτει υψηλή ικανότητα οδήγησης και απόδοση ασφάλειας.Η ανύψωση διασταυρούμενης δέσμης υιοθετεί υδραυλική σύσφιξη κυλίνδρουΗ διατήρηση της ακρίβειας είναι εξαιρετική.Η μηχανή εργαλείου μπορεί να διαμορφωθεί με κατακόρυφο και οριζόντιο περιοδικό εργαλείων και πολλαπλές πλήρως αυτοματοποιημένες κεφαλές αλεύρι εξαρτημάτων, και παρέχει ολοκληρωμένη λύση στους πελάτες.
|
Άρθρο
|
μονάδα
|
GMV 2560WRS
|
GMV 3060WRS
|
||
|
Εργασιακό πάγκο
|
Μέγεθος του τραπεζιού εργασίας
|
χμ
|
2500×6000
|
3000×6000
|
|
|
Απόσταση μεταξύ δύο στήλων
|
χμ
|
3050
|
3550
|
||
|
Δυνατότητα φόρτωσης του πάγκου εργασίας
|
χιλιόγραμμο
|
25000
|
25000
|
||
|
Διάμετρος τρυπών σε σχήμα Τ
|
mm × τεμάχια
|
28 × 11
|
28×15
|
||
|
Επεξεργασία
εύρος |
Μέγιστη διαδρομή της θύρας-άξονας Χ
|
χμ
|
6200
|
6200
|
|
|
Μέγιστη διαδρομή ολίσθησης-άξονας Y
|
χμ
|
3700
|
4200
|
||
|
Μέγιστη διαδρομή του άκατος-άξονας Z
|
χμ
|
1500
|
1500
|
||
|
Μέγιστη διαδρομή διασταυρούμενης δέσμης-Δ-άξονας
|
χμ
|
1500/2000
|
1500/2000
|
||
|
Απόσταση από τη μύτη του σπινέλου έως το πάτωμα εργασίας-μέγιστη
|
χμ
|
3000/3500
|
3000/3500
|
||
|
|
Απόσταση από τη μύτη του σπινθήρα έως το πάτωμα εργασίας-ελάχιστο
|
χμ
|
0
|
0
|
|
|
Στρίψιμο
|
Τρύπα κοκκινοειδής ((7:24)
|
|
BT1 χημικό προϊόν
|
BT1 χημικό προϊόν
|
|
|
Πεδίο ταχύτητας
|
r/min
|
40-3000
|
40-3000
|
||
|
Δρόμος εξόδου (κατηγοριακή ροπή/30min)
|
Ε.μ.
|
3000/3600
|
3000/3600
|
||
|
Δύναμη κινητήρα σπινθήρα (φραγισμένο/30 λεπτά)
|
kW
|
58/69
|
58/69
|
||
|
Μέγεθος διατομής ορθογώνιου κροταμιού
|
χμ
|
500 × 500
|
500 × 500
|
||
|
Τροφή
|
Πεδίο ταχύτητας τροφοδότησης
|
mm/min
|
1-6000
|
1-6000
|
|
|
Ταχεία κίνηση άξονας Χ
|
m/min
|
12
|
12
|
||
|
Ταχεία κίνηση άξονας Y
|
m/min
|
12
|
12
|
||
|
Γρήγορη κίνηση άξονας Z
|
m/min
|
12
|
12
|
||
|
Γρήγορη κίνηση άξονας W
|
m/min
|
2
|
2
|
||
|
Τοποθέτηση
ακρίβεια της μηχανής |
Άξονας Χ
|
χμ
|
0.003
|
0.003
|
|
|
Άξονας Y
|
χμ
|
0.025
|
0.03
|
||
|
Άξονας Z
|
χμ
|
0.025
|
0.025
|
||
|
Επαναληψιμότητα
ακρίβεια |
Άξονας Χ
|
χμ
|
0.018
|
0.018
|
|
|
Άξονας Y
|
χμ
|
0.015
|
0.08
|
||
|
Άξονας Z
|
χμ
|
0.012
|
0.012
|
||
|
Συνολική ηλεκτρική ισχύς
|
KVA
|
210
|
210
|
||
|
Χώρος δαπέδου που απαιτείται από το μηχάνημα (L*W*H)
|
χμ
|
20500 × 9600 × 9300
|
20500 × 10100 × 9300
|
||
