Τόπος καταγωγής:
Κίνα
Μάρκα:
SMTCL
Πιστοποίηση:
CE ISO certification
Αριθμό μοντέλου:
GMC3580WGRS
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Περιγραφή του προϊόντος:

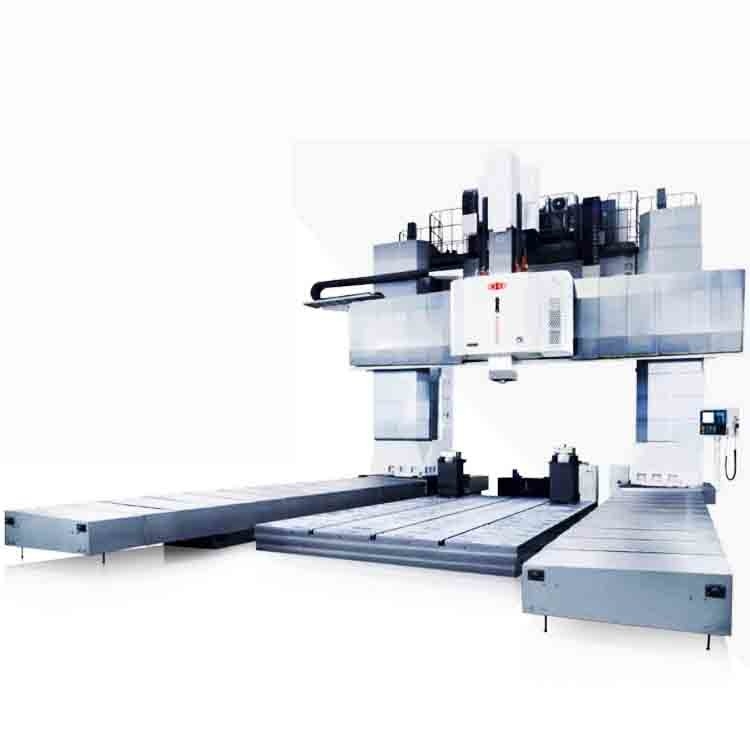

Μηχανή εργαλείου σειράς GMC-WGRSΕφαρμόζεται κυρίως στην επεξεργασία μεγάλων εξαρτημάτων για βιομηχανίες όπως οι γέφυρες, οι σιδηροδρομικές μηχανές, η χημική, η ενέργεια, τα εργαλεία μηχανών, η ηλεκτρική ενέργεια και η ναυπηγική,και λαμβάνει μέσο/μεγάλο μέγεθος κατασκευαστικό στοιχείο από σιδηρούχα και μη σιδηρούχα μέταλλα ως αντικείμενα επεξεργασίαςΜετά από μία φορά τοποθέτησης του εργασιακού στοιχείου, το προϊόν είναι σε θέση να ολοκληρώνει συνεχώς με υψηλή ακρίβεια και υψηλή αποδοτικότητα την επεξεργασία πολλαπλών διαδικασιών, όπως η τρύπαση,Επεξεργασία και επεξεργασία των συστατικών, βήμα, αυλάκι, περίπλοκο προφίλ, κοιλότητα και διάφορες τρύπες.και είναι σε θέση να προσαρμοστεί στη μακροχρόνια επεξεργασία κοπής διαφόρων υλικών., εν τω μεταξύ, το προϊόν λαμβάνει υπόψη τις διπλές απαιτήσεις της υψηλής ακρίβειας και της βαριάς κοπής.
|
Άρθρο
|
μονάδα
|
GMV 3580WGRS
|
GMV 4580WGRS
|
||
|
Εργασιακό πάγκο
|
Μέγεθος του τραπεζιού εργασίας
|
χμ
|
3500×8000
|
4500×8000
|
|
|
Απόσταση μεταξύ δύο στήλων
|
χμ
|
4600
|
5600
|
||
|
Δυνατότητα φόρτωσης του πάγκου εργασίας
|
t/m2
|
15
|
15
|
||
|
Διάμετρος τρυπών σε σχήμα Τ
|
mm × τεμάχια
|
36
|
36
|
||
|
Επεξεργασία
εύρος |
Μέγιστη διαδρομή της θύρας-άξονας Χ
|
χμ
|
8000
|
8000
|
|
|
Μέγιστη διαδρομή ολίσθησης-άξονας Y
|
χμ
|
5100
|
6100
|
||
|
Μέγιστη διαδρομή του άκατος-άξονας Z
|
χμ
|
1500
|
1500
|
||
|
Μέγιστη διαδρομή διασταυρούμενης δέσμης-Δ-άξονας
|
χμ
|
2000
|
2000
|
||
|
Απόσταση από τη μύτη του σπινέλου έως το πάτωμα εργασίας-μέγιστη
|
χμ
|
3500
|
3500
|
||
|
|
Απόσταση από τη μύτη του σπινθήρα έως το πάτωμα εργασίας-ελάχιστο
|
χμ
|
0
|
0
|
|
|
Στρίψιμο
|
Τρύπα κοκκινοειδής ((7:24)
|
|
BT1 χημικό προϊόν
|
BT1 χημικό προϊόν
|
|
|
Πεδίο ταχύτητας
|
r/min
|
40-3000
|
40-3000
|
||
|
Δρόμος εξόδου (κατηγοριακή ροπή/30min)
|
Ε.μ.
|
3000/3600
|
3000/3600
|
||
|
Δύναμη κινητήρα σπινθήρα (φραγισμένο/30 λεπτά)
|
kW
|
58/69
|
58/69
|
||
|
Μέγεθος διατομής ορθογώνιου κροταμιού
|
χμ
|
500 × 500
|
500 × 500
|
||
|
Τροφή
|
Πεδίο ταχύτητας τροφοδότησης
|
mm/min
|
1-6000
|
1-6000
|
|
|
Ταχεία κίνηση άξονας Χ
|
m/min
|
10
|
10
|
||
|
Ταχεία κίνηση άξονας Y
|
m/min
|
12
|
12
|
||
|
Γρήγορη κίνηση άξονας Z
|
m/min
|
12
|
12
|
||
|
Γρήγορη κίνηση άξονας W
|
m/min
|
2
|
2
|
||
|
Τοποθέτηση
ακρίβεια της μηχανής |
Άξονας Χ
|
χμ
|
0.012/2000
|
0.012/2000
|
|
|
Άξονας Y
|
χμ
|
0.03
|
0.035
|
||
|
Άξονας Z
|
χμ
|
0.025
|
0.025
|
||
|
Άξονας W
|
χμ
|
0.025(βαθμός σχάρου (πρότυπο))
|
0.025(βαθμός σχάρου (πρότυπο))
|
||
|
Επαναληψιμότητα
ακρίβεια |
Άξονας Χ
|
χμ
|
0.01/2000
|
0.01/2000
|
|
|
Άξονας Y
|
χμ
|
0.02
|
0.02
|
||
|
Άξονας Z
|
χμ
|
0.012
|
0.012
|
||
|
Συνολική ηλεκτρική ισχύς
|
KVA
|
240
|
240
|
||
|
Χώρος δαπέδου που απαιτείται από το μηχάνημα (L*W*H)
|
χμ
|
22400 × 10600 × 10100
|
22400 × 11600 × 10100
|
||
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
