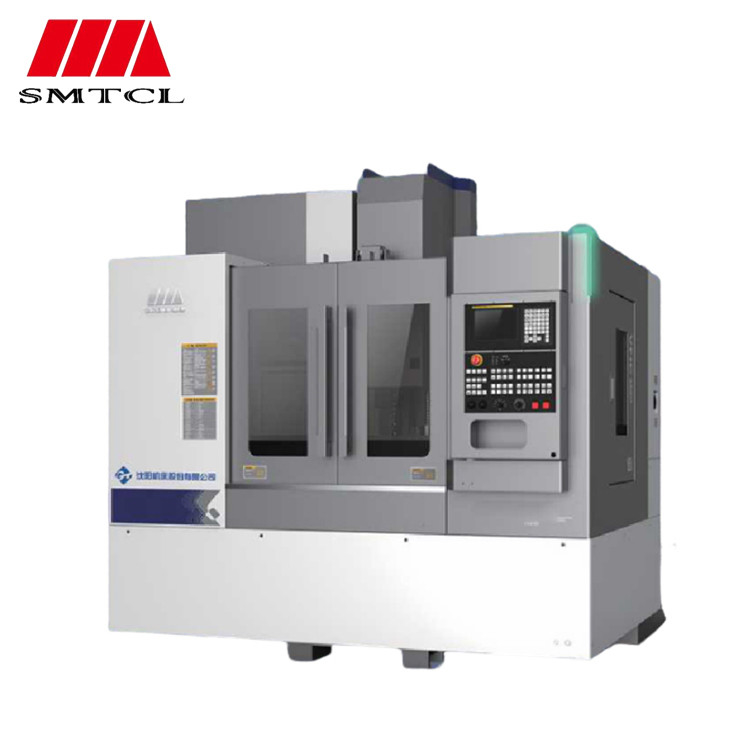

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine

Boring Cnc κατακόρυφο κέντρο επεξεργασίας

Κέντρο κατακόρυφης μηχανικής Cnc

Κέντρο κατακόρυφης επεξεργασίας CNC για τρυπεία μετάλλων

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL/SYMG

Πιστοποίηση:

ISO certification

Αριθμό μοντέλου:

ΔΕΔ 1000Q

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Type::
VERTICAL
CNC Control System::
FANUC, Siemens,GSK
Feed Speed(mm/min)::
1 - 10000 mm/min
Positioning Accracy (mm)u::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
11/15
Tool Magazine Capacity::
24
Table size (L×W):
1150x500mm
Brand Name::
SYMG,SMTCL
X Axis travel:
1000mm
Y Axis travel:
500mm
Z Axis travel:
540mm
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 0

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine
Τα εργαλεία μηχανών της σειράς VMC-Q είναι το νέο γενεά γενικού κατακόρυφου κέντρου μηχανικής μέσω ανεξάρτητης Ε&Α για βιομηχανικούς τομείς όπως γενικά μηχανήματα, αυτοκίνητα κλπ.Μέσω επαγγελματικού σχεδιασμού και λογισμικού ανάλυσης για επιστημονική και εύλογη ανάλυση και βελτιστοποίηση, καθώς και προηγμένη τεχνολογία κατασκευής και δοκιμής για επαλήθευση και βελτίωση, ο εξοπλισμός έχει καλή απόδοση κοπής,η οποία μπορεί να ικανοποιήσει τις απαιτήσεις της τρύπανσης και της άλεσης διαφόρων τμημάτων και να παρέχει στους πελάτες την καλύτερη εμπειρία επεξεργασίας.
ΕΠΙΤΑΣΜΑΤΙΚΑ
SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 1

1Σχεδιασμός υψηλής ακαμψίας και υψηλής σταθερότητας

* Ανώτατη αντοχή ολοκληρωμένο χύτευμα κρεβάτι

* Τριάξονας οδηγός κυλίνδρων κλάσης P

* Στήλη με μακρύ μήκος



2Καλή ακρίβεια και διατήρηση της ακρίβειας

* C3 προσύρθηκε μολύβδινη βίδα

* Τεχνολογία θερμικής συμμετρίας

* Τεχνολογία αντιστάθμισης σφαλμάτων



3Ασφάλεια, προστασία του περιβάλλοντος, αποδοτική παραγωγικότητα

* Τριάξονα ταχεία αλλαγή 48m/min

* Κατευθείαν σφηνάρισμα 12000 RPM

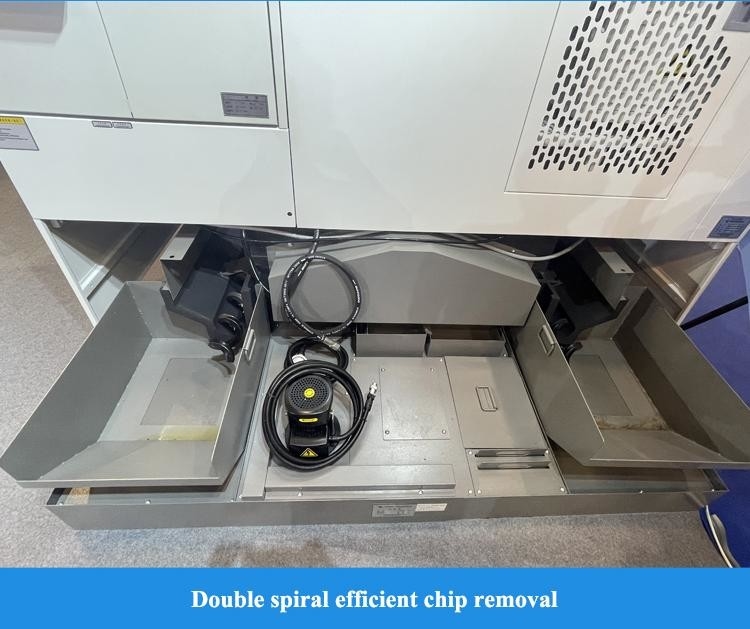

* Δύο σπειροειδείς εκχυλείς


SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 2

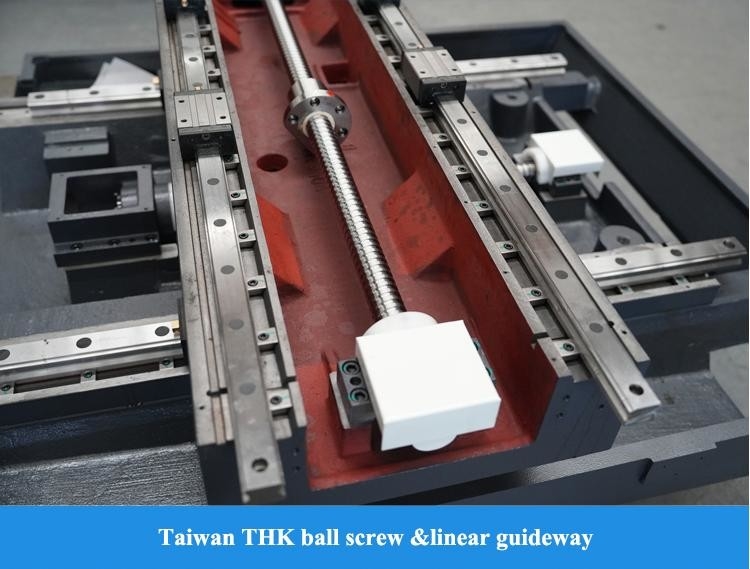

Μια βίδα Lead: προεξορπισμένη Η τριάξοδη βίδα Lead υιοθετεί τη μέθοδο εγκατάστασης σταθερών δύο άκρων και με 40 μεγάλης διαμέτρου υψηλής ακρίβειας βίδα σφαίρας,η καλύτερη απόκριση ταχύτητας και ακρίβεια τοποθέτησης μπορεί να επιτευχθεί με επεξεργασία πριν από την επέκταση.
SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 3
Β Σιδηρόδρομος καθοδήγησης: κυλίνδρος Η γραμμική σιδηρόδρομος καθοδήγησης κυλίνδρου επιλέγεται για τρεις άξονες για να αυξηθεί η αντοχή και να βελτιωθεί η συνολική ακαμψία και αξιοπιστία του εργαλείου μηχανής.Ο γραμμικός οδηγός έχει μικρές δονήσεις σε υψηλή ταχύτητα και δεν σέρνεται σε χαμηλή ταχύτητα για να εξασφαλιστεί η ακρίβεια της μηχανικής.

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 4
Σφινδάλιο C: σφινδάλιο υψηλής ταχύτητας 10000 στροφών ανά λεπτό, με εισαγόμενα ειδικά ρουλεμάν P4, με υψηλή ακρίβεια, υψηλή ακαμψία.Ο κύριος άξονας έχει περάσει τη δοκιμή διόρθωσης δυναμικής ισορροπίας πριν αφήσει το εργοστάσιο.

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 5
D Κεφαλαία: υψηλή ακαμψία Σχεδιασμός δομής ακαμψίας υψηλής ακαμψίας, βελτίωση της αντοχής κοπής της μηχανής εργαλείου και αποτελεσματική μείωση των δονήσεων του αλεξίπτωτου,για την εξασφάλιση της ακρίβειας της μηχανικής επεξεργασίας και της επιφάνειας των εξαρτημάτων.

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 6
Στήλος Ε: τύπος σπαθίς ρέγγας Κλασική δομή "ανθρώπινου" τύπου, στερεή και σταθερή, διατηρεί αποτελεσματικά τη σταθερότητα επεξεργασίας και την αντοχή φορτίου σε μετατόπιση υψηλής ταχύτητας.

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 7
Το εσωτερικό του κρεβατιού υιοθετεί σχεδιασμό δομής τύπου κουτιού, το οποίο είναι ισχυρό και αξιόπιστο,βελτίωση της ακαμψίας και της σταθερότητας του προϊόντος.

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 8

ΕΠΙΠΕΔΗΜΕΙΑ ΤΟΥ ΕΠΙΤΡΟΠΟΥ

Βασικές τεχνικές προδιαγραφές

Βασικές τεχνικές παραμέτρους
Άρθρο
Μονάδα
Προδιαγραφές
Δυναμικότητα
Ταξιδεύσεις στον άξονα Χ
χμ
1000
Ταξιδεύσεις στον άξονα Y
χμ
500
Ταξιδεύσεις στον άξονα Z
χμ
540
Η μύτη του σπινέλου προς την επιφάνεια του τραπεζιού
χμ
120 έως 660
Η μύτη του σπινέλου προς την επιφάνεια της στήλης
χμ
640
Εργασιακό τραπέζι
Μέγεθος τραπεζιού (L × W)
χμ
1150 × 500
Μέγιστο φορτίο στο τραπέζι
χιλιόγραμμο
600
Μέγεθος T-slot
χμ
18×5
Στρίψιμο
Ταχύτητα σπινδέλου
στροφές
10000
Στρίβας σπινθήρα/στάβλος σπινθήρα
χμ
7/24 σύμβολο
BT2ορισμός
Μηχανή σπινδέλου
kw
Ασφάλεια, 1/15
Μέγιστη ροπή εξόδου
Ε.μ.
52.5/95.5
Τύπος τροφοδοσίας σπινθήρα

Σύγχρονη ζώνη οδοντικών
Ποσοστό τροφοδοσίας
Χ, Υ, Ζ ταχεία διαδρομή
Μ/min
48/48/48
Μέγιστη ταχύτητα τροφοδοσίας κοπής
Μ/min
20
Α.Τ.Κ.
Δυνατότητα αποθήκευσης εργαλείων
pc
Τύπος βραχίονα 24
Μέγιστη διάμετρος εργαλείου
χμ
150(80)
Μέγιστο μήκος εργαλείου
χμ
300
Χρόνος αλλαγής εργαλείου (Τ-Τ)
δευτερεύον
2.5
Ακριβότητα
Ακριβότητα θέσης X/Y/Z
χμ
0.008/0.006/0.006
Επαναλαμβανόμενη θέση X/Y/Z
χμ
0.005/0.004/0.004
Άλλα
Συνολικές διαστάσεις ((L×WxH)
χμ
2940 × 3450 × 3050
Καθαρό βάρος της μηχανής
χιλιόγραμμο
5400
Συνολική απαίτηση ισχύος
KVA
18

Τύπος

1. FANUC OI-MF TYPE (5) β σύστημα ελέγχου
2. 10000 σπινδύλα RPM, ζώνη συνδεδεμένη
3. 24 περιοδικό εργαλείων χειριστή δίσκου
4. Τάγμα νερού + τσιπ για το λούσιμο του κρεβατιού
5Καθαρό πυροβόλο, λειτουργικό φως, προειδοποιητικό φως

Προαιρετικό

1ΦΑΝΟΥΚ ΑΙ-ΜΦ ΤΕΠΕΣύστημα
2Φανουκική ταινία O-MFΣύστημα
3Σύστημα CNC Siemens 828D
4. άμεση σύνδεση 12000 RPM μηχανικό σπινθήρα
5. 16000 στροφές ανά λεπτό, 24000 μηχανοκίνητο σπινθήρα
6. Γύρισμα 4ου άξονα
7. ψύξη εντός 2MPa, 3MPa, 5MPa, 7MPa
8Διαχωριστής λάδι-νερού
9. Απομακρυντή αλυσίδας
10Καθαρό όπλο νερού.
11- Επιθεώρηση εργαλείων και εργασιακών μερών
- 12.Αυτοματοποιημένη πόρτα
13Ασφαλιστική κλειδαριά.
14Ηλεκτρικό ντουλάπι και κλιματισμός

Βασική ακρίβεια

Η ακρίβεια της μηχανής εφαρμόζει το πρότυπο αποδοχής GB/T18400.2-2010 Πρότυπο αποδοχής για την ακρίβεια τοποθέτησης μηχανήματος εργαλείου και την ακρίβεια επαναλαμβανόμενης τοποθέτησης GB/T18400.4-2010
Στοιχεία επιθεώρησης
Τυπικό εργοστασίου
Ακριβότητα επεξεργασίας
IT6
Ακριβότητα θέσης
Άξονας Χ (mm)
0.008
Άξονας Y (mm)
0.006
Άξονας Z (mm)
0.006
Επαναλαμβανόμενη ακρίβεια θέσης
Άξονας Χ (mm)
0.005
Άξονας Y (mm)
0.004
Άξονας Z (mm)
0.004

Κύρια διαμόρφωση

Κύρια διαμόρφωση μηχανής εργαλείου και κατάλογος αγορασμένων εξαρτημάτων
Άρθρο
Προδιαγραφές
Ετικέτα
Παρατηρήσεις
Σύστημα CNC
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Κεντρικός κινητήρας
βiI 8/12000-Β
FANUC

Κινητήρας άξονα Χ
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Y
βiSc 12/3000-B
FANUC

Κινητήρας άξονα Z
βiS 22B/3000-B
FANUC

Στροφικό ρουλεμάν X-άξονας
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφικό ρουλεμάν για άξονα Y
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφικό ρουλεμάν Z-άξονας
30 × 62 × 15
NSK/FAG/NACHI/NTN

Στροφή σφαίρας στον άξονα Χ
φ40×16,C3
THK/PMI/HIWN

Στροφή σφαίρας στον άξονα Y
φ40×16,C3
THK/PMI/HIWN

Στροφή σφαίρας στον άξονα Z
φ40×16,C3
THK/PMI/HIWN

Οδός καθοδήγησης του άξονα Χ
35
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Οδός καθοδήγησης του άξονα Y
45
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Οδός καθοδήγησης του άξονα Z
45
Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων τους.

Υπόθεση επεξεργασίας
SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 9
SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 10

Γιατί να Επιλέξετε Εμάς

◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα

◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993

◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού

◆ Σταθερό και ώριμο σύστημα προμήθειας

◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)

◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση

◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή


Σχετικά με εμάς

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 11
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Ομάδα SMTCL και SYMGΗ πρώτη μηχανή στροφής, μηχανή τρύπησης και μηχανή τρύπησης γεννήθηκαν εδώ.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!

Το εργοστάσιό μας

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 12

Έκθεση

SMTCL CNC Κέντρο κάθετης μηχανικής VMC 1000Q Μεταλλική τρυπεία Boring Tapping 3 άξονας Cnc Milling Machine 13

Γενικές ερωτήσεις

Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;

Είμαστε εταιρεία παραγωγής.


Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.


Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.


Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.


Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη


Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.


Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.


Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
