SMTCL Οριζόντια Τεχνική Τεχνική TK6513 SIEMENS 5 άξονες Οριζόντια Τεχνική Τεχνική
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | TK6513 |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | Οριζόντια μηχανή τριβής CNC |
| Ταχύτητα ατράκτου: | 10-2000 στροφές/δευτερόλεπτο | Διάσταση πάγκων εργασίας: | 1400×1600 mm |
| Μέγιστο φορτίο του τραπεζιού εργασίας: | 10 Τ | Πέρας διαδρομή X του τραπεζιού εργασίας: | 2000/3000/3500/4000 mm |
| Βιότοπη διαδρομή Y του κεφαλαίου: | 1600/2000/2500/3000 mm | Διαμήκη διαδρομήZ της στήλης: | 1600/2000 χιλιοστά |
| Δρόμος W του σπινδέλου: | 800 χλστ | ||
| Επισημαίνω |
Εργαστήρια τρύπανσης οριζόντιας άλεσης SMTCL,Κέντρο επεξεργασίας CNC 5 άξων,TK6513 Μηχανή Τρίωσης CNC |
||
Περιγραφή του προϊόντος

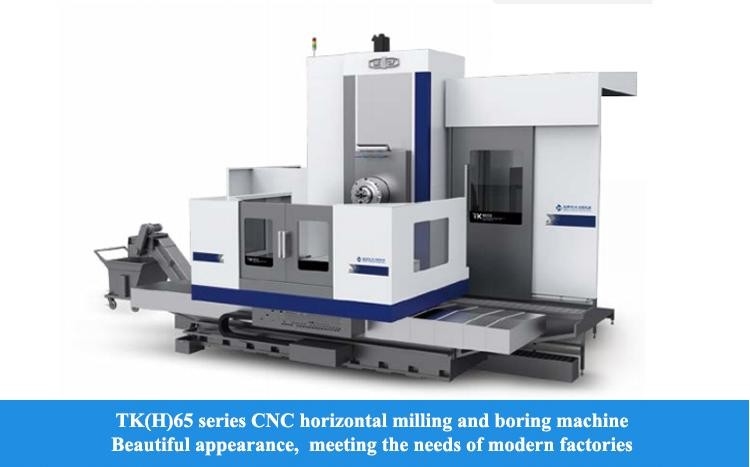

SMTCL Οριζόντια Τεχνική Τεχνική TK6513 SIEMENS 5 Άξονες Οριζόντια Τεχνική Τεχνική

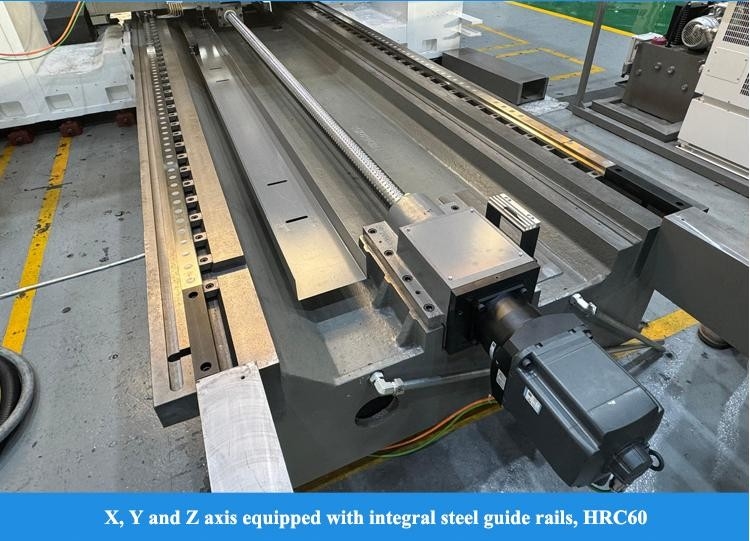

Το εργαλειομηχανείο έχει διάταξη σε σχήμα Τ, μονή στήλη και πλάγια ανάρτηση της κεφαλής.η στήλη είναι στερεωμένη σε άμαξα και κινείται κατά μήκος της διαμήκης σιδηροτροχιάς καθοδήγησης του κρεβατιού (συντεταγμένη άξονα Z)Το κέντρο εργασίας CNC διαθέτει περιστροφή 360° (συντεταγμένη Β),και κίνηση του σπινδέλου (άξονα γεώτρησης) στον άξονα άλεσης (συντεταγμένες άξονα W). Ο άξονας X, ο άξονας Y και ο άξονας Z υιοθετούν ολοκληρωμένο ατσάλινο μονοπάτι καθοδήγησης.Το μονοπάτι καθοδήγησης και το φύλλο πολυτετραφθοριαιθυλενίου σχηματίζουν ζεύγος μονοπάτι καθοδήγησης προς την μπροστινή κατεύθυνσηΤο προϊόν διαθέτει υψηλή ακρίβεια, μικρή τριβή και υψηλή ακρίβεια συντήρησης.Το κυκλικό μονοπάτι καθοδήγησης της περιστροφής του πάγκου εργασίας υιοθετεί ζευγάρι μονοπάτι καθοδήγησης χύτευσης σιδήρου-πολυτετραφθοριαιθυλενίουΤο προϊόν είναι εγκατεστημένο με εισαγόμενο ρυμουλκούμενο ώθησης για την απελευθέρωση του φορτίου, υιοθετεί μηχανισμό διπλού σκουληκιού για την εξάλειψη του διαχωρισμού και διαθέτει σταθερή κίνηση και υψηλή ακρίβεια θέσης.
- Η σειρά CNC οριζόντιας φρέσκας και τρυπήματος είναι στην εισαγωγή της γερμανικής προηγμένης τεχνολογίας, σύμφωνα με την ζήτηση της αγοράς,συνδυασμένη με την ώριμη δομή των παρόμοιων εργαλειομηχανών της εταιρείας μας και την ανάπτυξη των εργαλειομηχανών.
- Η χρήση του μοντελοποιημένου σχεδιασμού, δηλαδή μέσω της τυποποιημένης διεπαφής, οι ενότητες μπορούν να συνδυάζονται ελεύθερα με διάφορους τρόπους για να σχηματιστούν παραλλαγές προϊόντων για την κάλυψη των διαφόρων αναγκών της αγοράς.Το μηχάνημα είναι κυρίως το άλεμα και το τρύπημα, και μπορεί επίσης να εκτελέσει γεωτρήσεις, στρογγυλοποίηση, αντιστοίχιση, στρογγυλοποίηση και στρογγυλοποίηση και άλλες διαδικασίες.
- Ιδιαίτερα κατάλληλο για την επεξεργασία πορώδες σύστημα, απαιτήσεις απόσταση τρύπα πιο ακριβή τμήματα κουτί, το μηχάνημα μπορεί να συνειδητοποιήσει την αυτόματη τοποθέτηση των συντεταγμένων, αλλά και μπορεί να συνειδητοποιήσει X, Y, Z, W,Β οποιαδήποτε σύνδεση τεσσάρων άξονων συντεταγμένων, μπορεί να χρησιμοποιηθεί για διαστολή τόξου και τριδιάστατη επεξεργασία επιφάνειας.
- Σύμφωνα με τις απαιτήσεις του χρήστη, μπορεί να εξοπλιστεί με κάθετη CNC πίνακα στροφής, δεξιά γωνία κοπής αξεσουάρ για να επεκτείνει το εύρος της τεχνολογίας επεξεργασίας μηχανών.
| Τα πράγματα. |
Μονάδα
|
TK(H) 6513
|
TK ((H) P 6513
|
|
|

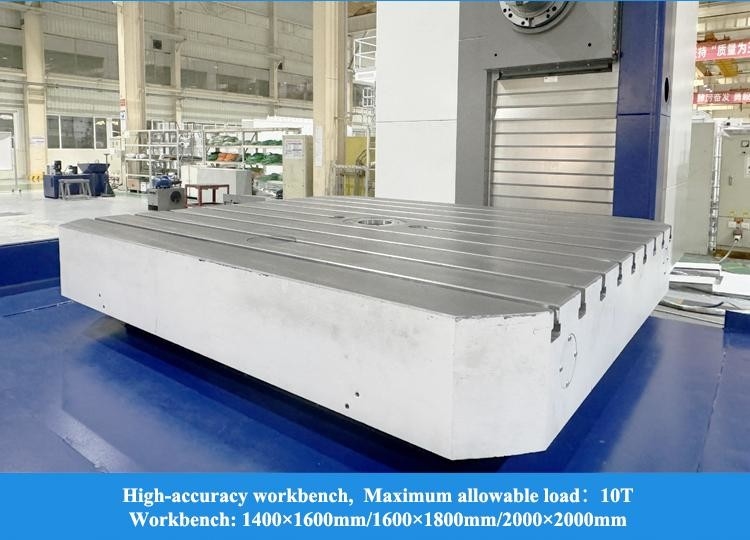

Μέγεθος του τραπεζιού εργασίας
|
χμ
|
1400 × 1600/ 2000 × 2000
|
||
|
Μέγιστο φορτίο του τραπεζιού εργασίας
|
Τ
|
10
|
||
|

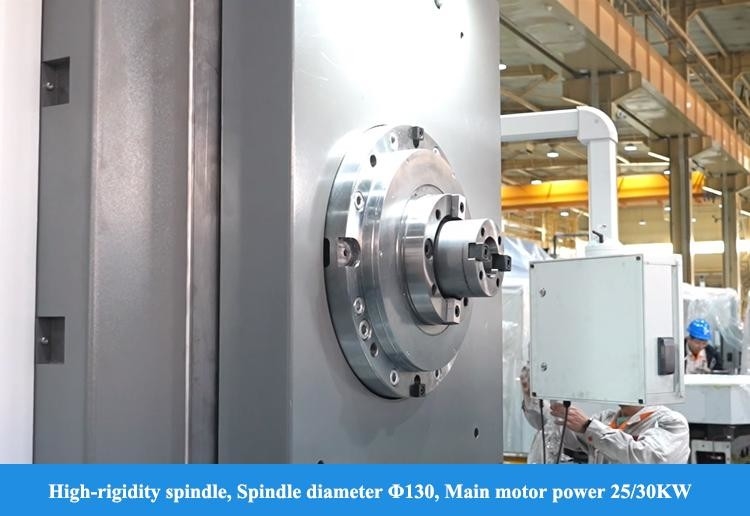

Διάμετρος σπινθήρα
|
χμ
|
φ130
|
||
|
Διάμετρος κεφαλής με αντικείμενο
|
χμ
|
-
|
φ730
|
|
|
Τρύπα σφαιριδίου
|
|
Είναι 0 7:24 μ.μ.50
|
||
|
Προδιαγραφές της ράβδου εργαλείου
|
|
JT50/BT50
|
||
|
Ταχύτητα σπινδέλου
|
r/min
|
10-2000
|
||
|
Αντιμετωπίζοντας την ταχύτητα της κεφαλής
|
r/min
|
-
|
10-125
|
|
|
Δύναμη του κύριου κινητήρα
|
kW
|
25/30
|
||
|
Μέγιστη ροπή σφαιριού
|
Νμ
|
2500/3000
|
||
|
Πέρας διαδρομή X του τραπεζιού εργασίας
|
χμ
|
2000/3000/3500/4000
|
||
|
Βιότοπη διαδρομή Y του κεφαλαίου
|
χμ
|
1600/2000/2500/3000
|
||
|
Διαμήκη διαδρομήZ της στήλης
|
χμ
|
1600/2000
|
||
|
Δρόμος W του σπινδέλου
|
χμ
|
800
|
||
|
Δρόμος U του αντικρούμενου οδοντωτικού μπλοκ της κεφαλής
|
χμ
|
-
|
200
|
|
|
Στροφή του τραπεζιού εργασίας Β
|
°
|
0.001×360
|
||
|
Απόσταση από το κέντρο του σπινέλου έως το τραπέζι εργασίας
|
χμ
|
100-1700
|
||
|
Η διαφωνία από την αίσθηση της συγκέντρωσης
|
χμ
|
850/1050
|
||
|
Ταχύτητα τροφοδοσίας
|
Χ, Υ, Ζ
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
Ο
|
mm/min
|
-
|
1-3000
|
|
|
Β
|
r/min
|
0-1
|
||
|
Ταχύτητα
|
Χ, Υ, Ζ
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
Ο
|
m/min
|
-
|
3
|
|
|
Β
|
r/min
|
1
|
||
|
ακρίβεια θέσης
|
Χ, Υ, Ζ
|
χμ
|
Χ:0.02/0.016 (βαθμίδα σχάρου)
YZ:0.02/0.015 (βαθμός σχάρου) |
|
|
W
|
χμ
|
0.02
|
||
|
Ο
|
χμ
|
-
|
0.032
|
|
|
Β
|
""
|
10, 4X90°;6
|
||
|
ακρίβεια επανατοποθέτησης
|
Χ, Υ, Ζ
|
χμ
|
0.013
|
|
|
W
|
χμ
|
0.018
|
||
|
Ο
|
χμ
|
-
|
0.018
|
|
|
Β
|
""
|
6
|
||
|

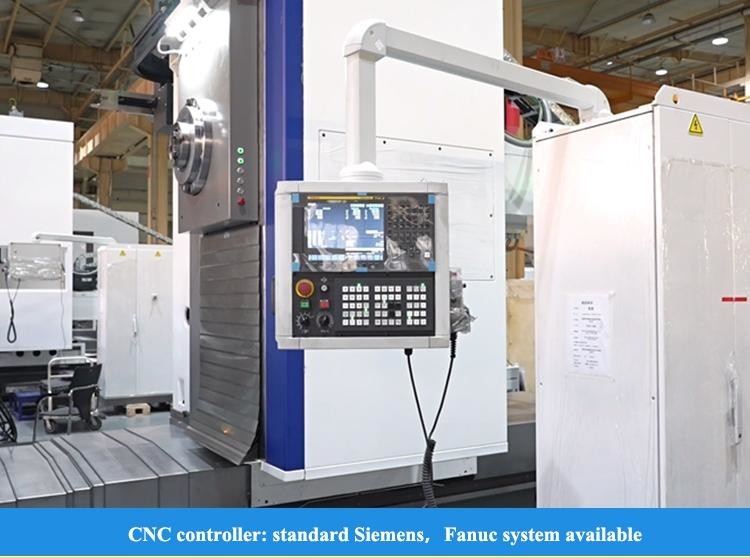

Σύστημα CNC
|
|
|
Η Siemens 828D
|
|
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
- Κάθε κομμάτι πρέπει να επιθεωρηθεί.
- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
- Περισσότερα από 200 στοιχεία ελέγχου
- Επεξεργασία δειγμάτων κάθε μηχανής
- 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
- Υψηλή αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
- 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα εφοδιασμού
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
- Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
