Τόπος καταγωγής:
Κίνα
Μάρκα:
SMTCL
Πιστοποίηση:
CE ISO certification
Αριθμό μοντέλου:
iT35L
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Περιγραφή του προϊόντος:

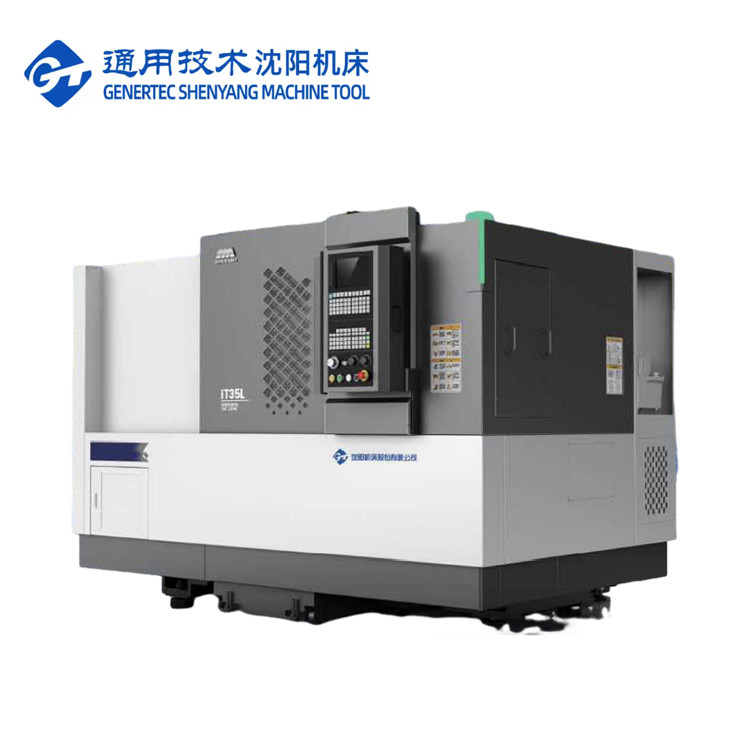

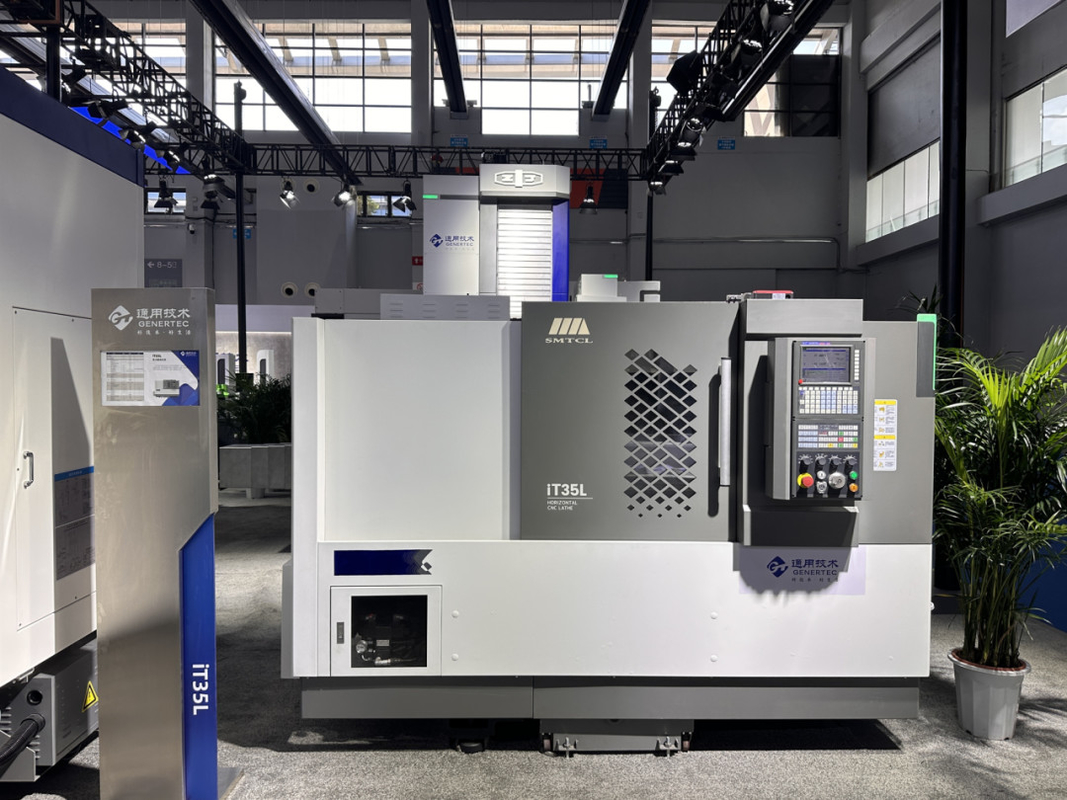

SMTCL Precision Slant Bed CNC Lathe IT35L υψηλού κόστους και υψηλής απόδοσης CNC Lathe για μέταλλο
Το στρογγυλό κρεβάτι CNC είναι ένα είδος στρογγυλού CNC με κλίση.και βελτιώνει την ακρίβεια της μηχανικής και την ποιότητα της επιφάνειαςΟ στρογγυλομηχανισμός χρησιμοποιείται συνήθως για την επεξεργασία τεμαχίων με μακρύ και λεπτό άξονα, όπως ράβδους με νήματα, ρουλεμάνια κλπ. Χρησιμοποιεί τεχνολογία αριθμητικού ελέγχου υπολογιστή,μπορεί να ολοκληρώσει αυτόματα την εργασία επεξεργασίας του εργασιακού τμήματος, έχει τα χαρακτηριστικά της υψηλής απόδοσης, ακρίβειας και αξιοπιστίας.και χρησιμοποιείται ευρέως στην κατασκευή μηχανών, αυτοκινητοβιομηχανία, αεροδιαστημική βιομηχανία και άλλους τομείς.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακαμψία
* Ανάλυση πεπερασμένων στοιχείων για τη βελτιστοποίηση ολόκληρης της δομής της μηχανής

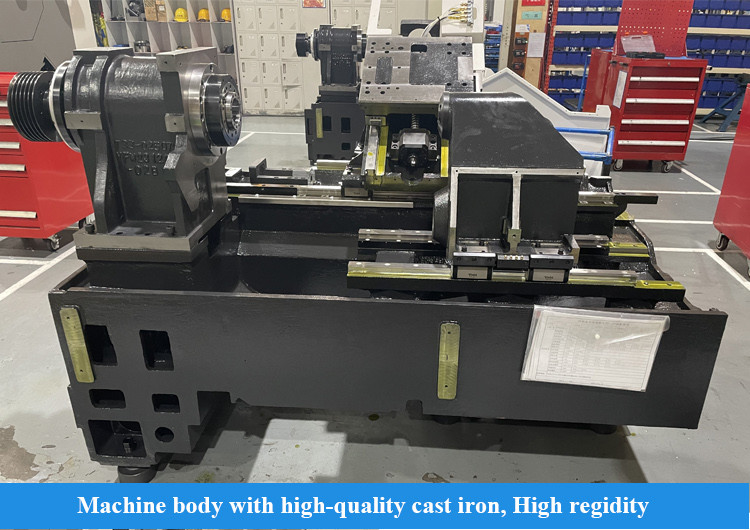

* Το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χύτευμα με εύλογη διάταξη μπάρα

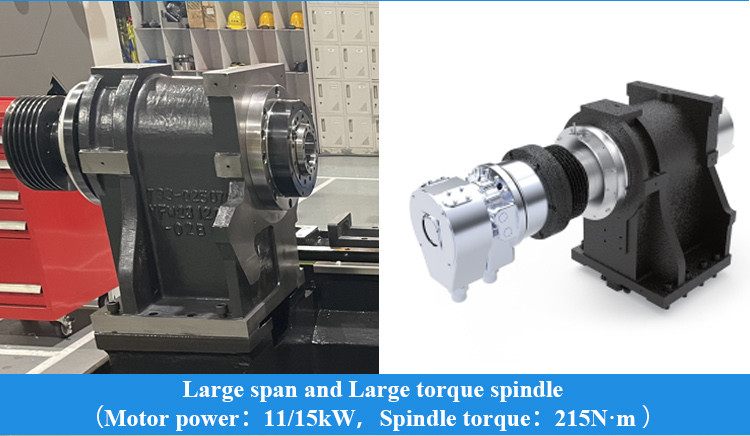

* Διαμόρφωση μεγάλου εύρους, μεγάλης ροπής σπινθήρα, βελτίωση της ακαμψίας κοπής
* Πραγματοποιείται με ακρίβεια, βελτιώνεται η ακαμψία της σύνδεσης
|
Άρθρο
|
μονάδα
|
προδιαγραφή (IT 35L)
|
||
|
Μέγιστη διάμετρος στροφής
|
χμ
|
Φ360
|
||
|
Μέγιστο μήκος στροφής
|
χμ
|
500
|
||
|
Μέγιστη κλίση πάνω από το κρεβάτι
|
χμ
|
Φ580
|
||
|
Μέγιστη στροφή πάνω από το διαδρόμιο
|
χμ
|
Φ330
|
||
|
Στρίψιμο
|
|
|||
|
μύτη σπινθήρα
|
χμ
|
Α2-6
|
||
|
Εμπρός διάμετρος ρουλεμάν
|
χμ
|
100
|
||
|
Στρίψιμο σπινθήρα και μέγεθος τρύπας
|
χμ
|
1:20; Φ70
|
||
|
Διάκριση της τρύπας του σπινδέλου
|
χμ
|
Φ65
|
||
|
Μέγιστη ημερήσια.
|
χμ
|
Φ50
|
||
|

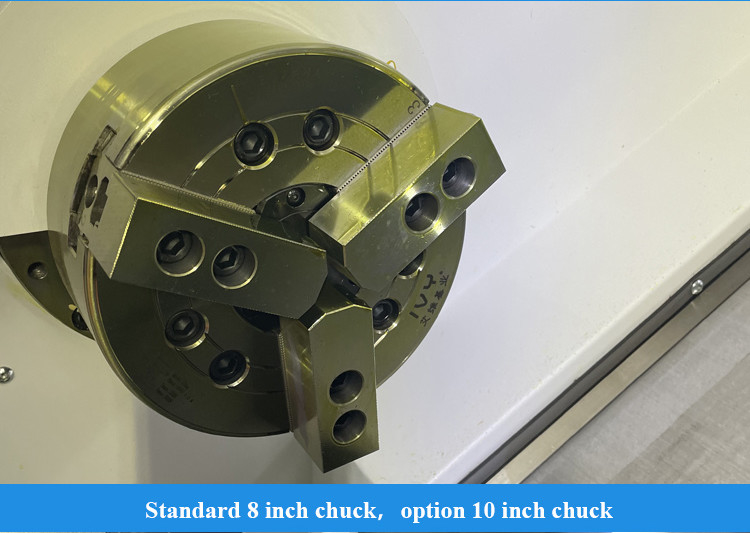

μέγεθος του τσακ
|
χιλιοστό
|
8
|
||
|
ταχύτητα σπινθήρα
|
r/min
|
4000
|
||
|
ονομαστική ροπή σπινέλου
|
Νμ
|
158 ((666r/min)
|
||
|
μέγιστη ροπή σφαιριού
|
Νμ
|
215 ((666r/min)
|
||
|
μέγιστη ισχύς κινητήρα συνεχής/30min
|
kW
|
Ασφάλεια, 1/15
|
||
|
Τροφή
|
|
|||
|
X/Z μέγιστη ταχύτητα
|
m/min
|
30
|
||
|
ταξίδι στον άξονα x
|
χμ
|
200
|
||
|
οδική κίνηση στον άξονα z
|
χμ
|
510
|
||
|
Κουτσούκ
|
|
|
||
|
Ταξίδια αποβλήτων
|
χμ
|
400
|
||
|
Σπονδυλικός σχοινί
|
Μορς
|
MT-5
|
||
|
Πύργος
|
|
|||
|
τύπος πύργου
|
|
Οριζόντιο πύργο 8 σταθμών
|
||
|
κεντρικό ύψος
|
χμ
|
80
|
||
|
περιστρεφόμενη τοποθέτηση
|
Η Εφορία.
|
±1.6
|
||
|
Άλλα
|
|
|||
|
βάρος
|
ΚΓ
|
3600
|
||
|
συνολικές διαστάσεις
(L*W*H) |
χμ
|
2550 × 1675 × 1760
|
||
Εφαρμογή στον κλάδο:
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
