Οριζόντιο Κέντρο Τόρνευσης CNC HTC30Hm BMT45 12-σταθμών Power Turret Servo Tailstock Κέντρο Τόρνευσης με Άξονα Υ
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC30Hm |
|---|---|---|---|
| Cnc ή όχι: | CNC | Λέξη κλειδί: | Οριζόντιο κέντρο στροφής CNC |
| Max.Cutting μήκος: | 450 χλστ | Μέγ. κοπής διά.: | 250 χλστ |
| Μέγ. κολυμπώντας διά.πάνω από το κρεβάτι: | 420 χλστ | Ταξίδι με άξονα Χ: | 140 χλστ |
| Διαδρομή άξονα Z: | 500 χλστ | Ταχύτητα ατράκτου: | 4500 στροφές/λεπτο |
| Επισημαίνω |
Κέντρο οριζόντιας στροφής HTC30Hm,Κέντρο οριζόντιας στροφής CNC,12 σταθμός Κέντρο οριζόντιας στροφής |
||
Περιγραφή του προϊόντος
HTC30Hmη σειρά οριζόντιων κέντρων τόρνευσης συναρμολογείται, επαληθεύεται και βελτιώνεται με προηγμένη τεχνολογία κατασκευής. Έχουν καλή απόδοση κοπής και μπορούν να καλύψουν τις ανάγκες επεξεργασίας διαφόρων περιστροφικών εξαρτημάτων. Το εργαλειομηχάνημα είναι εξοπλισμένο με άξονα C, τροφοδοτούμενη εργαλειοθήκη κ.λπ., η οποία μπορεί να πραγματοποιήσει διάφορες μεθόδους επεξεργασίας όπως τόρνευση, φρεζάρισμα και διάτρηση.
Σειρά Hmείναι ένα προϊόν υψηλής απόδοσης που μπορεί να επιτύχει επεξεργασία πολλαπλών λειτουργιών υψηλής απόδοσης. Έχει υψηλή ακρίβεια επεξεργασίας και εξαιρετική σταθερότητα, καλύπτοντας τις ανάγκες επεξεργασίας αυτοκινήτων, κινητήρων αντλιών νερού και άλλων βιομηχανιών.
- Τροφοδοτούμενη εργαλειοθήκη σερβο υψηλής απόδοσης
- Διαχωριστό σερβο ουραίο στήριγμα
- Υψηλή ταχύτητα γρήγορης κίνησης δύο αξόνων
- Προαιρετική διαμόρφωση άξονα Υ για ολοκληρωμένη επεξεργασία πολλαπλών ακολουθιών
- Βίδα προέντασης υψηλής ακρίβειας
- Τεχνολογία αντιστάθμισης σφαλμάτων
- Ποσοτικοποίηση προτύπων διεργασιών
- Αυστηρά πρότυπα επιθεώρησης
- Κλίνη μηχανής και άλλα βασικά χυτά από υψηλής ποιότητας χυτοσίδηρο
- Μονάδα ατράκτου μεγάλης διάνοιξης
- Σέλα τόξου κατά της κάμψης
- Ουραίο στήριγμα μικρής δομής ατράκτου
Ο σερβοκινητήρας συνδέεται απευθείας με τη βίδα σφαιρών μέσω σύζευξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μετάδοση χωρίς κενά. Οι οδηγοί των αξόνων X και Z υιοθετούν εισαγόμενους γραμμικούς κυλιόμενους οδηγούς για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αυξάνουν την ταχύτητα λειτουργίας και βελτιώνουν την αποδοτικότητα παραγωγής.

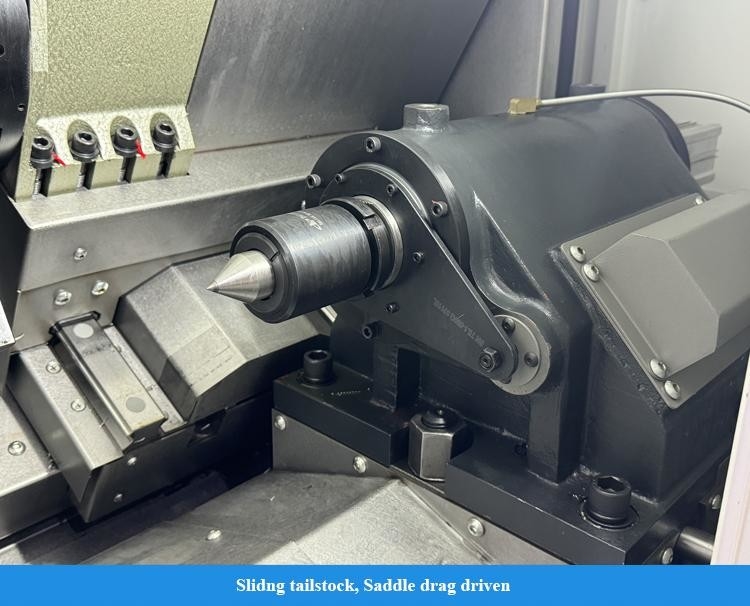

Το ουραίο στήριγμα μπορεί να κινηθεί με προαιρετικό σερβοκινητήρα, ο οποίος μπορεί να ελέγχει με ακρίβεια και να προσαρμόζει ευέλικτα την ταχύτητα κίνησης του ουραίου στηρίγματος και τη δύναμη σύσφιξης εργασίας σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στο ουραίο στήριγμα να πλησιάζει γρήγορα το τεμάχιο εργασίας και να σφίγγει χωρίς κραδασμούς, και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σύσφιξης. Βελτιώνει την αποδοτικότητα αντικατάστασης παραγωγής. Υιοθετεί ένα άνω και κάτω διαχωρισμένο ουραίο στήριγμα, εύκολο στη ρύθμιση ακρίβειας και βελτιώνει την αποδοτικότητα συντήρησης.
Ο άξονας X αναπτύσσει μια διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια βίδα προέντασης για να αντισταθμίσει αποτελεσματικά την παραμόρφωση προέντασης και την παραμόρφωση αύξησης θερμοκρασίας. Συνεργάζεται με μια ειδική δομή στεγανοποίησης για να μειώσει την αύξηση θερμοκρασίας της βίδας, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια σταθερότητας τροφοδοσίας του εργαλειομηχανήματος.
Προαιρετική διαμόρφωση άξονα Υ, σε συνδυασμό με τροφοδοτούμενη τουρμπίνα BMT, δομή άξονα C υψηλής ακρίβειας και ποικιλία τροφοδοτούμενων εργαλειοθηκών, μπορεί να πραγματοποιήσει επεξεργασία σύνθετων επιφανειών με μία εγκατάσταση.

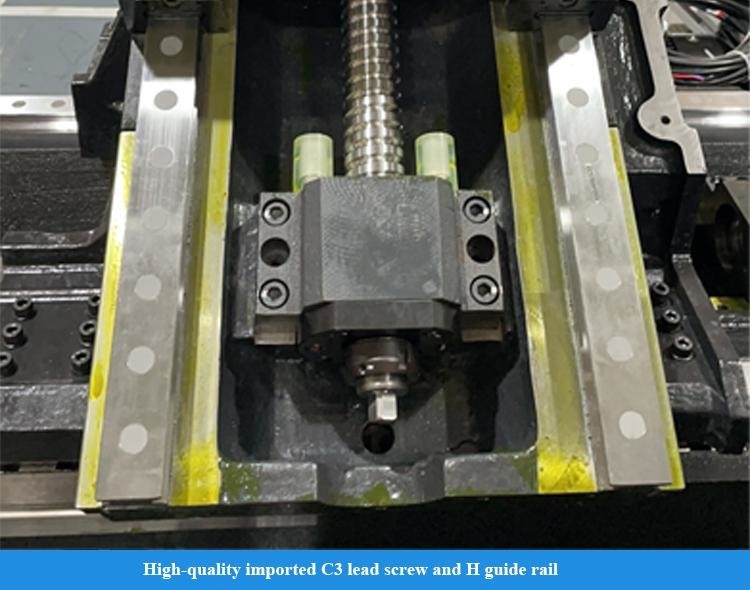

Χρησιμοποιεί υψηλής ποιότητας εισαγόμενη βίδα βαθμού C3 και οδηγό βαθμού H, και οδηγείται απευθείας από σερβοκινητήρα για να επιτύχει εξαιρετική ακρίβεια λειτουργίας.
Η διάνοιξη του οδηγού έχει διευρυνθεί λογικά, η δομή του συστήματος κίνησης έχει βελτιστοποιηθεί και το κύριο σώμα της σέλας της κλίνης έχει σχεδιαστεί σε σχήμα τόξου για να διασφαλιστεί η συνολική ακαμψία των σημαντικών εξαρτημάτων.

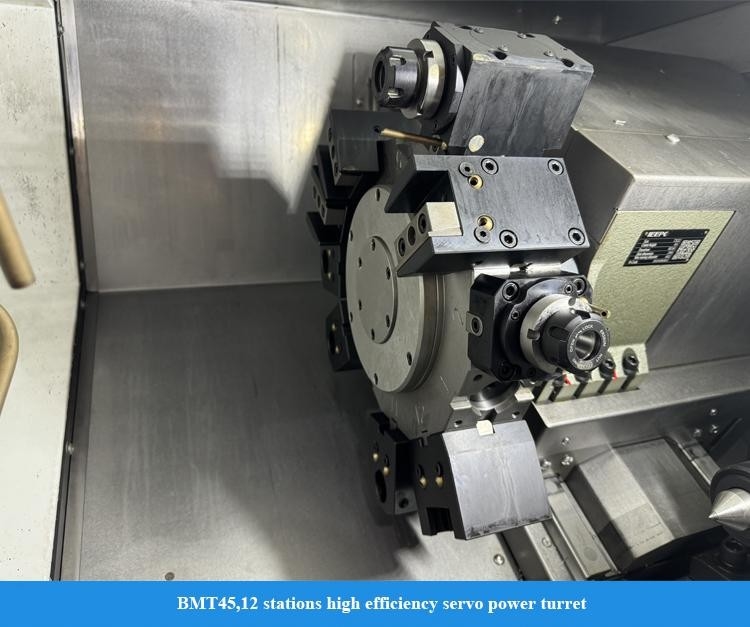

Τυπική διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο οδηγείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αστοχίας. Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής σε δομή. Είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για να επιτύχει υψηλής απόδοσης ολοκληρωμένη επεξεργασία τόρνευσης, φρεζαρίσματος και διάτρησης.
Προαιρετική εσωτερική ψυχόμενη εργαλειοθήκη και έξοδος νερού από το κέντρο του εργαλείου πραγματοποιούν αποτελεσματική απομάκρυνση γρεζιών κατά την κατεργασία εσωτερικής οπής και διασφαλίζουν την ποιότητα επεξεργασίας.
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф20 φρέζα ώμου
Κατάσταση ψύξης: ψύξη με νερό
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι
Κατάσταση ψύξης: ψύξη με νερό
| Έργο | Μονάδα | HTC 30Hm |
|---|---|---|
| Μέγ. διάμετρος κοπής. | mm | Φ250 |
| Μέγ. μήκος κοπής | mm | 450 |
| Μέγ. διάμετρος περιστροφής πάνω από την κλίνη | mm | Φ420 |
| Μέγ. διάμετρος περιστροφής στην ολίσθηση | mm | Φ280 |
| Άτρακτος | ||
| Μοντέλο μύτης ατράκτου | A2-6 | |
| Εσωτ. διάμετρος μπροστινού ρουλεμάν. | mm | 100 |
| Κώνος ατράκτου και μέγεθος οπής | 1:20;Φ70 | |
| Διάμετρος οπής ατράκτου | Φ65 | |
| Μέγ. διάμετρος ράβδου. | mm | Φ50 |
| Τυπική διάμετρος τσοκ | inch | 8 |
| Εύρος ταχύτητας ατράκτου | r/min | 4500 |
| Ονομαστική ροπή ατράκτου | N·m | 110(769r/min) |
| Μέγ. ροπή ατράκτου | N·m | 180(576r/min) |
| Ισχύς εξόδου κύριου κινητήρα συνεχής/15 λεπτά. | kW | 9/11 |
| Άξονας X/Z | ||
| Γρήγορη κίνηση άξονα X/Z | m/min | 30 |
| Διαδρομή άξονα X | mm | 140 |
| Διαδρομή άξονα Z | mm | 500 |
| Ουραίο στήριγμα | ||
| Διαδρομή ουραίου στηρίγματος | mm | 500 |
| Μέθοδος κίνησης ουραίου στηρίγματος | Σύρσιμο σέλας | |
| Διαδρομή μανικιού ουραίου στηρίγματος | mm | 100 |
| Διάμετρος μανικιού ουραίου στηρίγματος | mm | Φ100 |
| Κώνος οπής ουραίου στηρίγματος | Morse | MT-5 |
| Τουρμπίνα | ||
| Τύπος τουρμπίνας | Οριζόντια τροφοδοτούμενη τουρμπίνα 12 σταθμών | |
| Ύψος κέντρου | mm | 100 |
| Ακρίβεια επανατοποθέτησης ευθυγράμμισης τουρμπίνας | Sec. | ±1.6 |
| Μέγεθος εργαλείου | mm | 25 |
| Αν μπορεί να επιλεγεί εργαλείο κοντά | ναι | |
| Διεπαφή τροφοδοτούμενου εργαλείου | BMT45 | |
| Μέγ. ικανότητα διάτρησης | mm | 14*0.15 |
| Μέγ. ικανότητα φρεζαρίσματος | mm | 12*8*45 |
| Μέγ. ικανότητα κοπής σπειρωμάτων | mm | M10*1.5 |
| Άλλα | ||
| Απόσταση μεταξύ κέντρου ατράκτου και δαπέδου | mm | 926 |
| Καθαρό βάρος εργαλειομηχανής | kg | 3500 |
| Συνολικές διαστάσεις (ΜxΠxΥ) | mm | 2295*1680*1650 |
| Σημείωση: Οι παράμετροι που παρέχονται στον πίνακα είναι μόνο για αναφορά. Εάν υπάρξει οποιαδήποτε αλλαγή, ανατρέξτε στο πραγματικό προϊόν. | ||

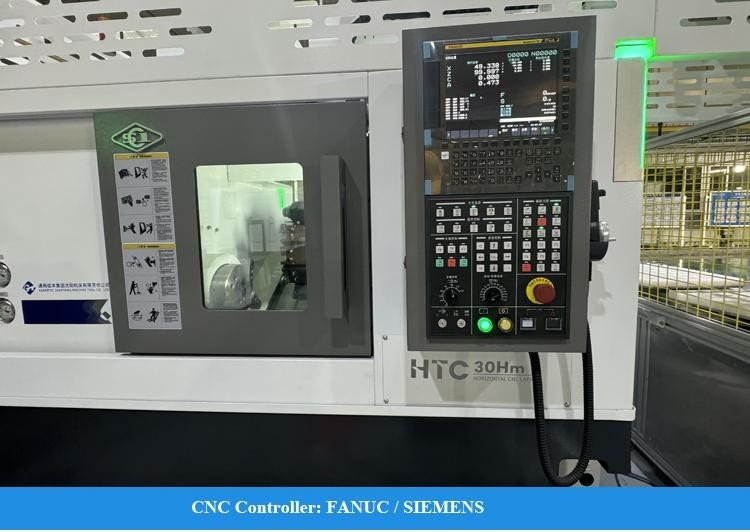

- Σύστημα FANUC-0i-TF Plus (5) (Σειρά Hm/Sm)
- Σύστημα GSK988TA (Σειρά Qm)

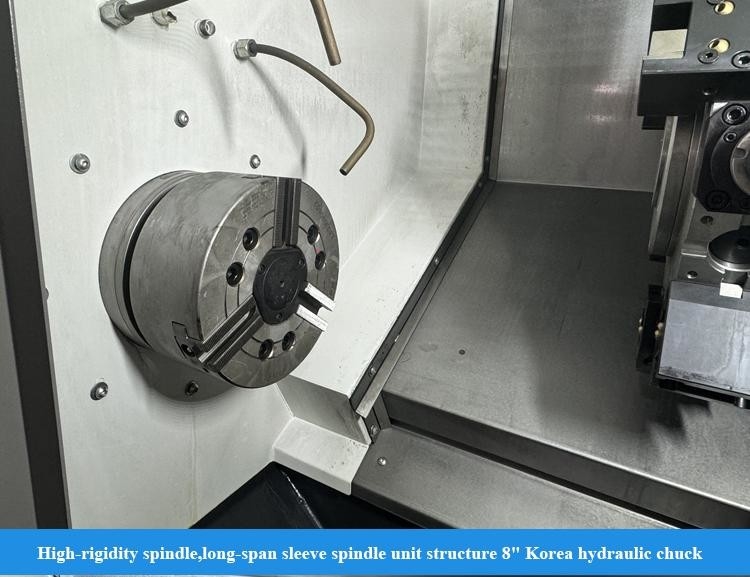

- Άτρακτος τύπου μανικιού
- Κυλινδρικό τσοκ κοίλο
- Οριζόντια τροφοδοτούμενη καρότσα εργαλείων 12 σταθμών
- Κάθε εξάρτημα πρέπει να επιθεωρείται
- Έλεγχος άνω των 100 διαδικασιών παραγωγής
- Πάνω από 200 στοιχεία επιθεώρησης
- Δειγματική επεξεργασία κάθε μηχανήματος
- Δοκιμαστική λειτουργία 72 ωρών πριν την παράδοση
- Αίσθηση κορυφαίας ποιότητας, οι αιτήσεις των πελατών προέχουν
- 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με δυνατότητες έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα προμήθειας
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
- Αναβάθμιση μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε CNC τόρνους, κάθετα κέντρα κατεργασίας, οριζόντια κέντρα κατεργασίας, κέντρα κατεργασίας γάντρυ, κέντρα κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορο άλλο εξοπλισμό CNC. Διαθέτουμε πάνω από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορίας κατασκευής εργαλειομηχανών. Ο πρώτος τόρνος, το τρυπάνι και το βαρετό μηχάνημα γεννήθηκαν εδώ. Έχουν υπάρξει ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, αντλίες βαλβίδων, ρουλεμάν, ηλεκτρονικά 3C, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή της παροχής εργαλειομηχανών με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Είμαστε κατασκευαστική εταιρεία.
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC τόρνος, CNC φρέζα, κάθετο κέντρο κατεργασίας, συμβατικός τόρνος, τρυπάνι, ακτινωτό τρυπάνι, κ.λπ.
Ναι, παρέχουμε έξυπνες λύσεις CNC για τους πελάτες μας προκειμένου να αυξήσουμε την αποδοτικότητα.
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών, ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και μελέτη. Υπηρεσία ένας προς έναν.
Μετά την πώληση: Υπηρεσία online 7 ημέρες 24 ώρες, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού του πελάτη.
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής, η οποία είναι η πιο αξιόπιστη εγγύησή σας.
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς μηχανολογίας και ηλεκτρολογίας για εγκατάσταση σύμφωνα με το πρόγραμμα του αγοραστή. Όλα αυτά μπορούν να τιμολογηθούν και να αναγραφούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για τη διεκπεραίωση της βίζας και την προετοιμασία εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% υπόλοιπο πληρωμής πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή κατά την όψη
