Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y

Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y

BMT55 Οριζόντιος πύργος ισχύος 12 σταθμών

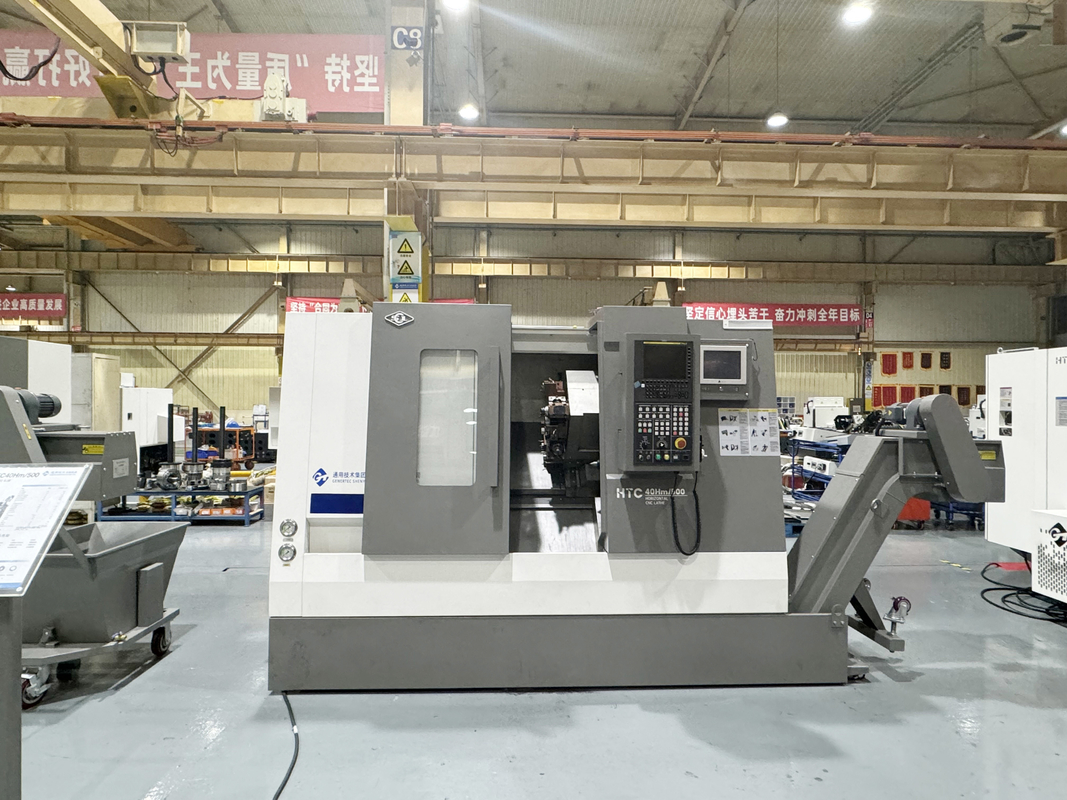

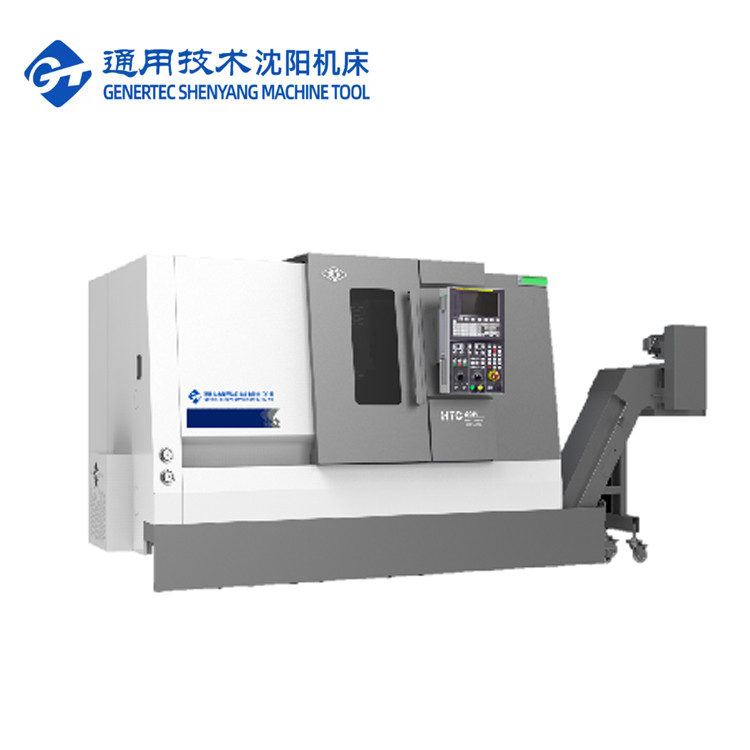

Κέντρο στροφής CNC HTC40Hm

Κέντρο στροφής CNC με άξονα Y

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 40Hm/500

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC 40Hm/500
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.Cutting μήκος:
450 χιλιοστά
Max. cutting dia.:
350mm
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
560 mm
X axis travel:
220mm
Z axis travel:
510mm
Spindle speed:
4500 r/min
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 0

Περιγραφή του προϊόντος:

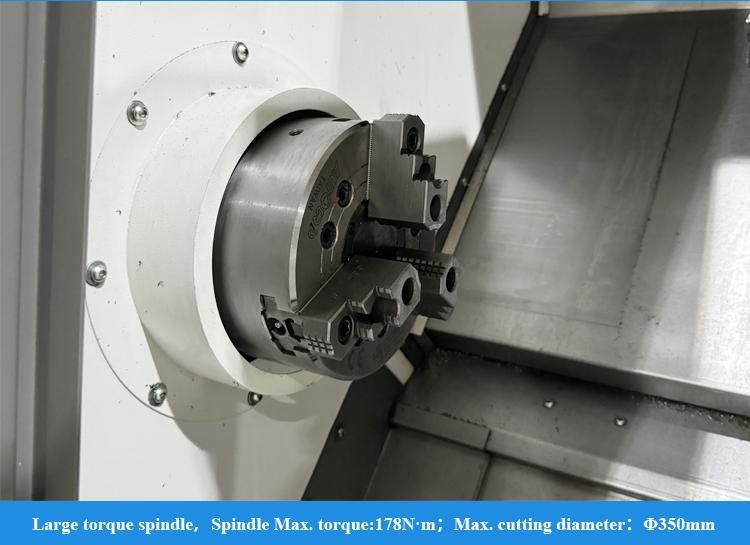

Κέντρο στροφής CNC υψηλής ακρίβειας HTC40Hm Μεγάλη στροφή στροφής 178N.m Στροφή CNC με άξονα Y
Το οριζόντιο κέντρο στροφής HTC40Hm έχει συναρμολογηθεί και βελτιωθεί μέσω επιστημονικής ανάλυσης, βελτιστοποίησης και προηγμένων τεχνολογιών κατασκευής και δοκιμών.Έχει εξαιρετικές επιδόσεις κοπής και μπορεί να ανταποκριθεί στις απαιτήσεις επεξεργασίας διαφόρων περιστρεφόμενων εξαρτημάτωνΕξοπλισμένο με έναν πύργο με κινητήρα σερβο, μπορεί να συνειδητοποιήσει μεθόδους επεξεργασίας όπως στροφή,
Η συσκευή μπορεί επίσης να είναι εξοπλισμένη με μια μονάδα εξυπηρέτησης με κινητήρα.Διαθέτει υψηλή ακρίβεια μηχανικής και καλή σταθερότητα, είναι κατάλληλο για την επεξεργασία εξαρτημάτων σε πολλές βιομηχανίες.

Χαρακτηριστικά του προϊόντος:

1Υψηλή αποδοτικότητα

◆ Υψηλής απόδοσης υποστήριξη εργαλείου με κινητήρα
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλή ταχύτητα κίνησης δύο άξονων
◆ Προαιρετική διαμόρφωση άξονα Y για την επίτευξη ολοκληρωμένης επεξεργασίας πολλαπλών ακολουθιών

2Υψηλή ακρίβεια.
◆ Προετοιμασμένη βίδα υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
3Υψηλή ακαμψία
◆ Μηχανικό και άλλα χυτοσυσκευάσματα κλειδιών από υψηλής ποιότητας χυτοσίδηρο
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Άγκυρο σχήμα μη λυγισμένη σέλα
◆ Μικρή δομή σπινθήρων

Πληροφορίες για το προϊόν:

Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 1
Γρήγορη ταχύτητα κίνησης: 30m/min
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.


Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 2

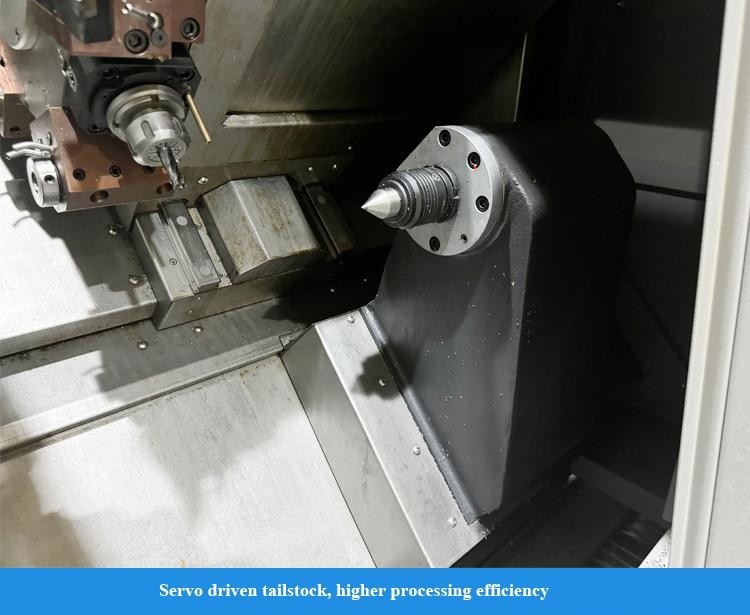

Διορθωτικό σέρβο
Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής
Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 3
Δύο σταθερές προεπιταγμένες δομές
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 4
Διαμόρφωση άξονα Y
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θύλακες εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 5
Στροφή σφαίρας υψηλής ακρίβειας
Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 6
Άλλες συσκευές για την κατασκευή οχημάτων
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 7

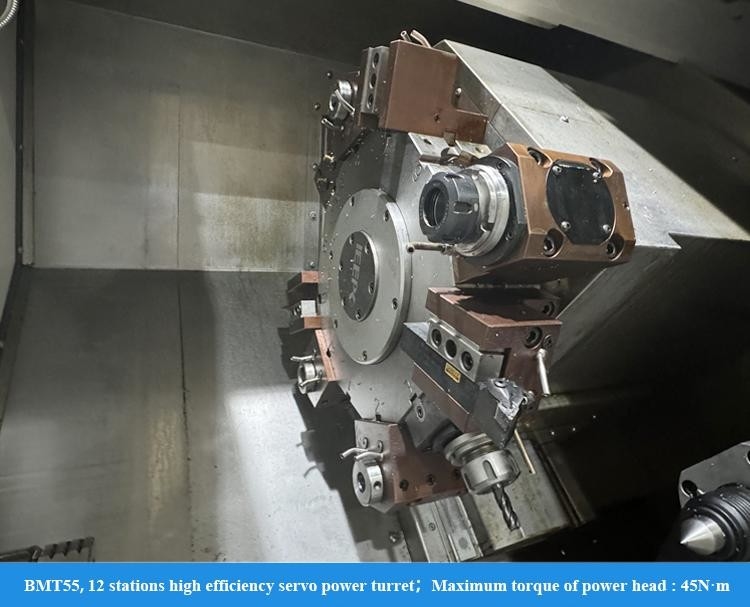

Αποτελεσματικός πύργος με παροχή τροφοδοσίας
Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρυπείας.
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 8
Εσωτερικός φορέας εργαλείων ψύξης
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 9
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό

Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y 10

Παράμετροι προϊόντος:
Σχέδιο
Μονάδα
HTC 40H(Q) m/500
HTC40H ((Q) m/1000
Μαξ, κόβω διάγραμμα.
χμ
Φ350
Φ350
Μέγιστο μήκος κοπής
χμ
450
950
Μαξ, κολυμπάς πάνω από το κρεβάτι.
χμ
Φ560
Φ560
Μαξ. κολύμπι διαμέρισμα.
χμ
Φ350
Φ350
Στρίψιμο



Μοντέλο μύτης με σπινθήρα

Α2-6
Α2-6
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
χμ
100
100
Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ70
1:20Φ70
Διάγραμμα της τρύπας του σπινδέλου

Φ65
Φ65
Μαξ, σταμάτα.
χμ
Φ50
Φ50
Σωματική διάταξη χτύπησης.
χιλιοστό
8
8
Πεδίο ταχύτητας σπινθήρα
r/min
4500
4500
Ονομαστική ροπή σφαιριδίου
Αριθμός
130 ((800r/min)
130 ((800r/min)
Μαξ. ροπή σπινθήρα
Αριθμός
230 ((600r/min)
230 ((600r/min)
Κύρια ισχύς κινητήρα συνεχής / 15 min.
kW
Ασφάλεια, 1/15
Ασφάλεια, 1/15
Άξονας X/Z



Ταχεία κίνηση στον άξονα Χ/Ζ
m/min
30
30
Ταξιδεύσεις στον άξονα Χ
χμ
220
220
Ταξιδεύσεις στον άξονα Z
χμ
510
1000
Κουτσούκ



Ταξιδεύσεις απορροής
χμ
500
500
Μέθοδος οδήγησης από την ουρά

Υδραυλική κίνηση
Υδραυλική κίνηση
Κωνικό σχοινί της ουράς
Μορς
MT-5
MT-5
Πύργος



Τύπος πύργου

Οριζόντιος πύργος ισχύος 12 σταθμών
Οριζόντιος πύργος ισχύος 12 σταθμών
Υψόμετρο κέντρου
χμ
100
100
Ακριβότητα επαναλαμβανόμενης τοποθέτησης με δείκτη του πύργου
Σημ.
±1.6
±1.6
Μέγεθος εργαλείου
χμ
25
25
Αν μπορούσα να διαλέξω εργαλείο κοντά

- Ναι, ναι.
- Ναι, ναι.
Διασύνδεση υποθέτη ηλεκτρικού εργαλείου

BMT55
BMT55
Μέγιστη χωρητικότητα γεώτρησης
χμ
16×0.2
16×0.2
Μέγιστη δυναμικότητα άλεσης
χμ
14×10×40
14×10×40
Μέγιστη χωρητικότητα απόρριψης
χμ
Μ12×1.5
Μ12×1.5
Άλλα



Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
χμ
1050
1050
Καθαρό βάρος μηχανής εργαλείου
χιλιόγραμμο
4200
4750
Συνολικές διαστάσεις ((LxWxH)
χμ
2750 × 1920 × 2000
3620 × 1920 × 2000
Σημείωση: Οι παραμέτροι που παρέχονται στον πίνακα είναι μόνο για αναφορά.
Τυπική διαμόρφωση:

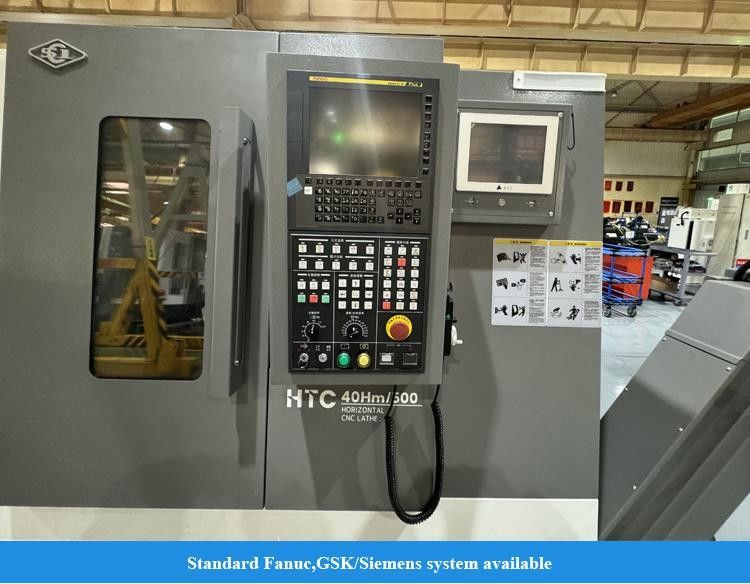

1,Σύστημα FANUC-0i-TF Plus (5) (Σειρά Hm/Sm)
2Σύστημα GSK988TA (Σειρά Qm)
3"Στρίψιμο τύπου μανίκι"
4Κύλινδρο πετρελαίου με κούφιο τσακ
5Οριζόντια δεκαδύο σταθμοί μεταφοράς ηλεκτρικών εργαλείων
