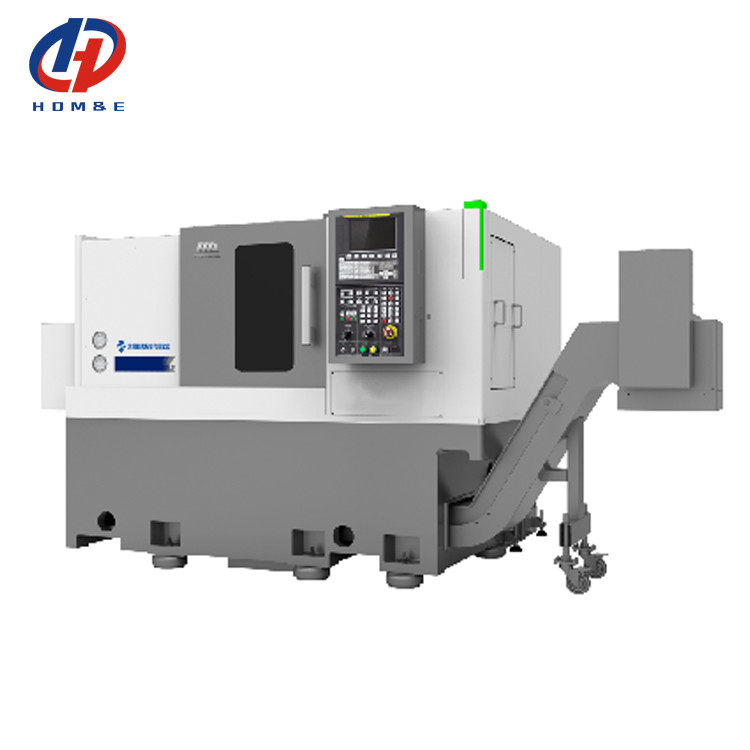

Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή

Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή

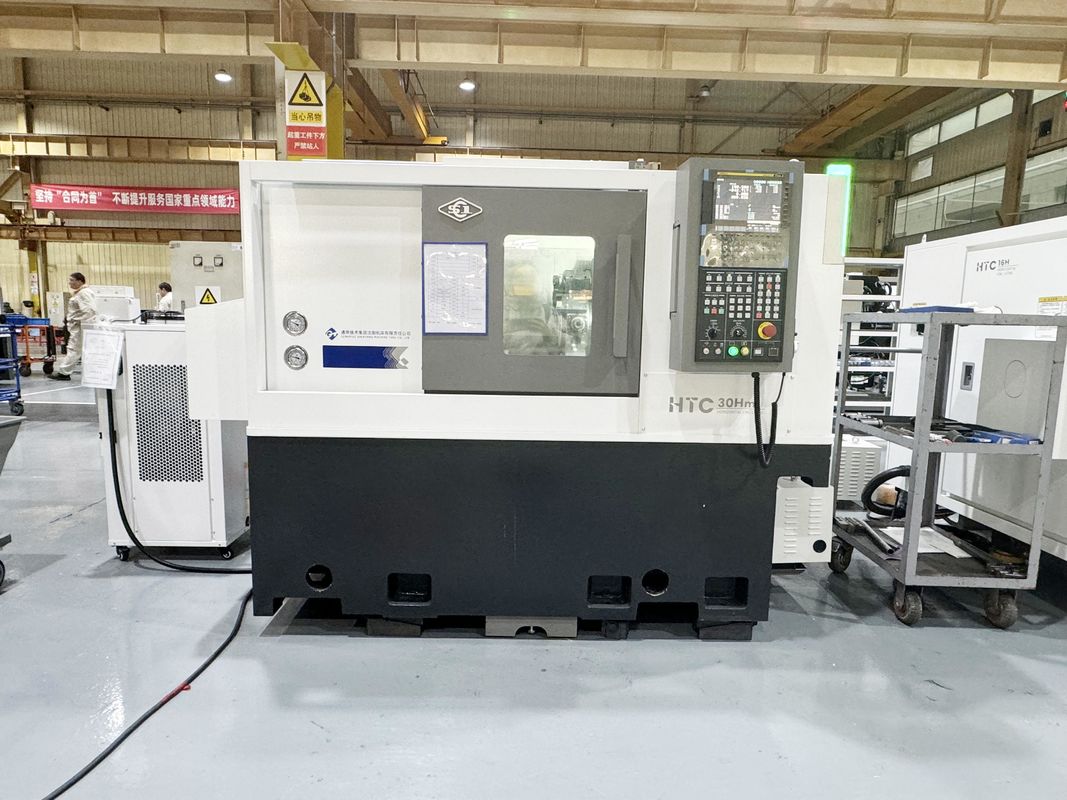

Η μηχανή CNC για το ελατήριο HTC 30H

Μηχανή στροφής μετάλλων ακριβείας

Μηχανή CNC για την επεξεργασία ρουλεμάντων αυτοκινήτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 30H

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Model Number:
HTC 30H
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.cutting length:
500mm
Max. cutting dia.:
300mm
Max. swiming dia.over bed:
420mm
X axis travel:
160mm
Z axis travel:
560mm
Spindle speed:
4500 r/min
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 0

Περιγραφή Προϊόντος:

Μηχανή τόρνευσης μετάλλων ακριβείας SMTCL HTC 30H CNC για την κατεργασία ρουλεμάν αυτοκινήτων
Οι τόρνοι CNC νέας γενιάς HTC-H/S βελτιστοποιούνται μέσω επαγγελματικού λογισμικού σχεδιασμού και ανάλυσης. Συναρμολογούνται, επαληθεύονται και βελτιώνονται με προηγμένη τεχνολογία κατασκευής και δοκιμών. Έχουν καλή απόδοση κοπής και μπορούν να καλύψουν την κατεργασία διαφόρων περιστροφικών εξαρτημάτων.
Τόρνοι CNC HTC 30Hκαταλαμβάνουν μικρή επιφάνεια και είναι κατάλληλοι για κατεργασία υψηλής ακρίβειας διαφόρων μικρών εξαρτημάτων, καλύπτοντας αποτελεσματικά την κατεργασία αυτοκινήτων, ρουλεμάν, υλικού, ιατρικών και άλλων βιομηχανιών.

Χαρακτηριστικά Προϊόντος:

1, Υψηλή απόδοση
◆ Υψηλή ταχύτητα ταχείας διαδρομής δύο αξόνων
◆ Διαχωρισμένο σερβο ουραίο
◆ Υψηλής απόδοσης σερβο εργαλειοφορέας
◆ Προαιρετική ενσωματωμένη κατεργασία πολλαπλών ακολουθιών υπο-ατράκτου
2, Υψηλή ακρίβεια
◆ Βίδα προ-τεντώσεως υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Ποσοτικοποίηση των προτύπων διεργασίας
◆ Αυστηρά πρότυπα επιθεώρησης
3, Υψηλή ακαμψία
◆ Υψηλής ποιότητας χυτοσιδηρό κρεβάτι και άλλα βασικά χυτά

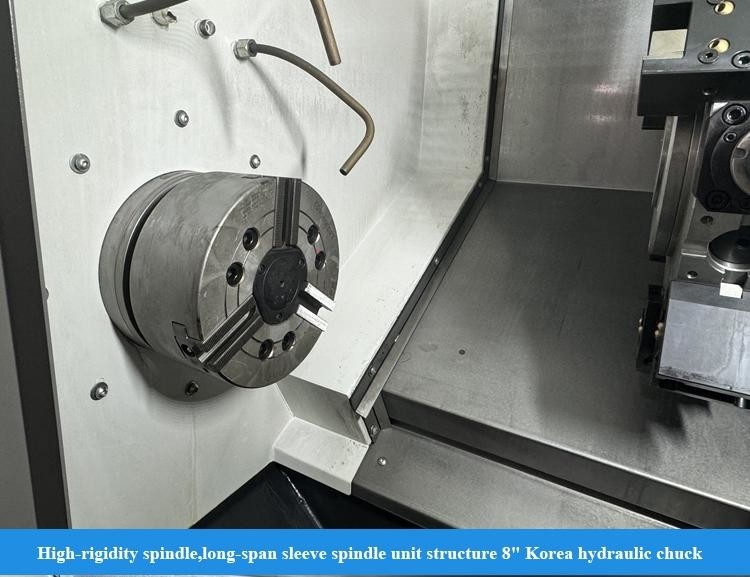

◆ Μονάδα ατράκτου μεγάλου εύρους
◆ Κενό κρεβατιού σε σχήμα τόξου κατά της κάμψης
◆ Ουραίο μικρής δομής ατράκτου

Λεπτομέρειες Προϊόντος:

Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 1
Ταχύτητα ταχείας κίνησης: 30m/min
Ο σερβοκινητήρας συνδέεται απευθείας με τη βίδα σφαιρών μέσω ενός συνδέσμου, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μετάδοση χωρίς κενά. Οι οδηγοί άξονα X και Z υιοθετούν εισαγόμενες γραμμικές ράγες κύλισης για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αυξάνουν την ταχύτητα λειτουργίας και βελτιώνουν την αποδοτικότητα της παραγωγής.



Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 2

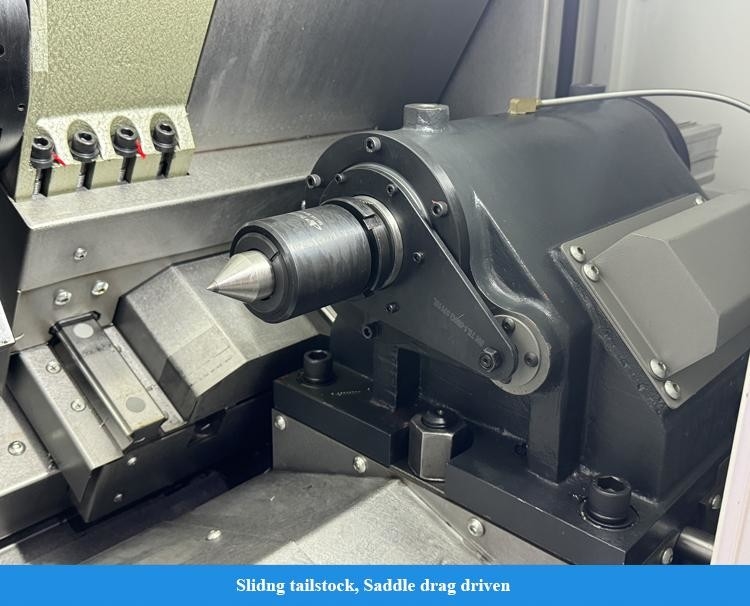

Διαχωρισμένο σερβο ουραίο
Το ουραίο μπορεί να μετακινηθεί με προαιρετικό τρόπο σερβοκίνησης, το οποίο μπορεί να ελέγξει με ακρίβεια και να ρυθμίσει ευέλικτα την ταχύτητα κίνησης του ουραίου και τη δύναμη σύσφιξης εργασίας σύμφωνα με τις απαιτήσεις κατεργασίας, επιτρέποντας στο ουραίο να πλησιάσει γρήγορα το τεμάχιο εργασίας και να σφίξει χωρίς πρόσκρουση και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σύσφιξης. βελτιώστε την αποδοτικότητα αντικατάστασης. Υιοθετεί ένα πάνω και κάτω διαχωρισμένο ουραίο, εύκολο στην προσαρμογή της ακρίβειας και στη βελτίωση της αποδοτικότητας συντήρησης.
Δομή διπλής σταθερής προ-τάσης
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 3
Ο άξονας Χ αναπτύσσει μια δομή διπλής σταθερής στήριξης και χρησιμοποιεί μια βίδα προ-τάσης για να αντισταθμίσει αποτελεσματικά την παραμόρφωση προ-τάσης και την παραμόρφωση αύξησης θερμοκρασίας. Συνεργάζεται με μια ειδική δομή στεγανοποίησης για τη μείωση της αύξησης της θερμοκρασίας της βίδας, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας του εργαλειομηχανής
Διάταξη άξονα Υ
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 4
Προαιρετική διαμόρφωση άξονα Υ, σε συνδυασμό με περιστρεφόμενο πυργίσκο BMT, δομή άξονα C υψηλής ακρίβειας και μια ποικιλία εργαλειοφορέων με κινητήρα, μπορεί να πραγματοποιήσει σύνθετη επιφανειακή κατεργασία με μία εγκατάσταση.

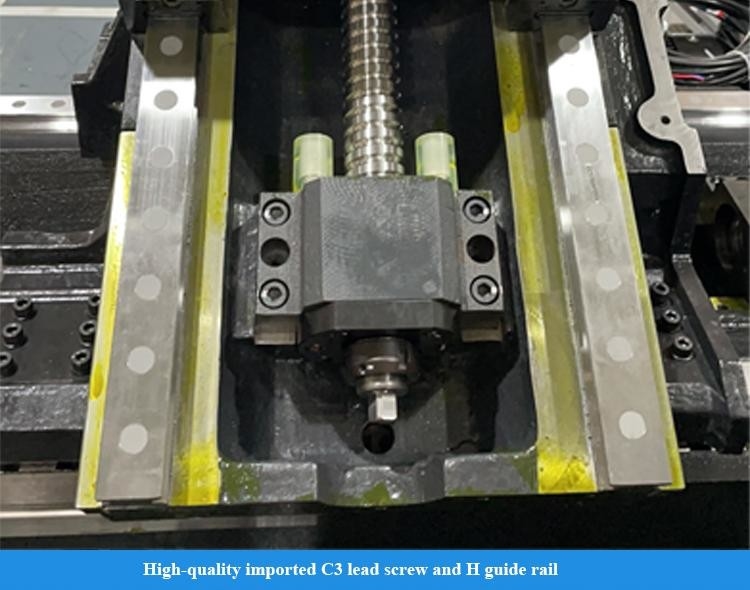

Βίδα σφαιρών υψηλής ακρίβειας
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 5
Χρησιμοποιεί υψηλής ποιότητας εισαγόμενη βίδα βαθμού C3 και ράγα οδηγού βαθμού Η και οδηγείται απευθείας από σερβοκινητήρα για να επιτύχει εξαιρετική ακρίβεια λειτουργίας.
Σέλα κατά της κάμψης
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 6
Το εύρος της ράγας οδηγού είναι λογικά διευρυμένο, η δομή του συστήματος κίνησης είναι βελτιστοποιημένη και το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου για να εξασφαλίσει τη συνολική ακαμψία των σημαντικών εξαρτημάτων.

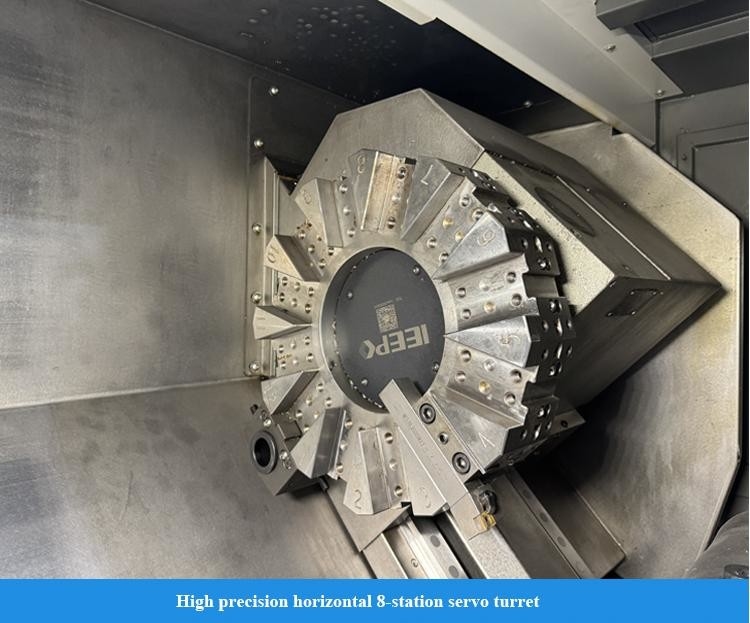

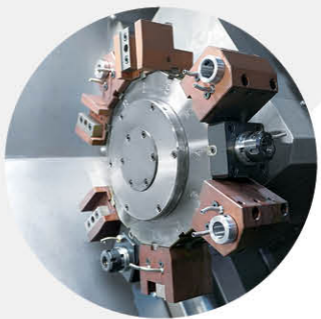

Αποτελεσματικός σερβοκινητήρας περιστρεφόμενος πυργίσκος
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 7
Τυπική διεπαφή BMT, σύνδεση υψηλής ακαμψίας. το εργαλείο οδηγείται από τη διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αστοχίας. ο κινητήρας κίνησης είναι τοποθετημένος στο πλάι και έχει συμπαγή δομή. είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής απόδοσης ενσωματωμένης κατεργασίας τόρνευσης, φρεζαρίσματος και διάτρησης.

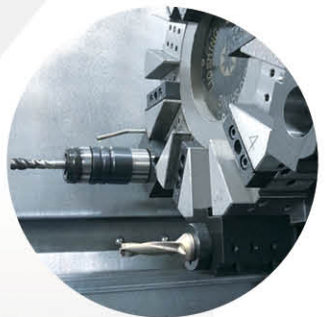

Εσωτερικός ψυκτικός εργαλειοφορέας
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 8
Ο προαιρετικός εσωτερικός ψυκτικός εργαλειοφορέας και η έξοδος νερού από το κέντρο του εργαλείου πραγματοποιούν αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της κατεργασίας εσωτερικής οπής και εξασφαλίζουν την ποιότητα κατεργασίας

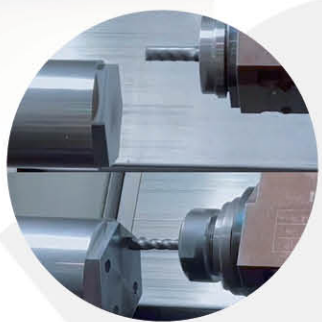

Δυνατότητα φρεζαρίσματος εργαλείου με κίνηση
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 9
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι στρέψης
φρέζα
Κατάσταση ψύξης: ψύξη με νερό
Παράμετροι προϊόντος:
Υλικό τεμαχίου εργασίας: HT200
Μοντέλο εργαλείου: Ф16 τρυπάνι στρέψης
Κατάσταση ψύξης: ψύξη με νερό
Παράμετροι προϊόντος:

Έργο
Μονάδα
HTC 30H
Μέγιστη διάμετρος κοπής
mm
2295×1680×1650
Μέγιστο μήκος κοπής
mm
2295×1680×1650
Μέγιστη διάμετρος κολύμβησης πάνω από το κρεβάτι
mm
2295×1680×1650
Μέγιστη διάμετρος κολύμβησης σε διαφάνεια
mm
2295×1680×1650
Άτρακτος
Μοντέλο μύτης ατράκτου


A2-6

Εσωτερική διάμετρος μπροστινού ρουλεμάν
mm
2295×1680×1650
Διάμετρος μανικιού ουραίου
1:20;Φ70

Διάμετρος οπής ατράκτου
Φ65

Μέγιστη διάμετρος ράβδου
mm
2295×1680×1650
Τυπική διάμετρος τσοκ
ίντσα
8
Εύρος ταχύτητας ατράκτου
r/min
4500
Ονομαστική ροπή ατράκτου
N·m
180(576r/min)
Μέγιστη ροπή ατράκτου
N·m
180(576r/min)
Ισχύς εξόδου κύριου κινητήρα συνεχής/15 λεπτά
kW
9/11
Άξονας X/Z
Ταχεία κίνηση άξονα X/Z


m/min
30
Διαδρομή άξονα Χ
mm
2295×1680×1650
Διαδρομή άξονα Z
mm
2295×1680×1650
Ουραίο
Διαδρομή ουραίου


mm
2295×1680×1650
Μέθοδος κίνησης ουραίου
Σύρσιμο σέλας

Διαδρομή μανικιού ουραίου
mm
2295×1680×1650
Διάμετρος μανικιού ουραίου
mm
2295×1680×1650
Κωνικότητα οπής κώνου ουραίου
Morse
MT-5
Πυργίσκος
Τύπος πυργίσκου


Οριζόντιος σερβο πυργίσκος 8 θέσεων

Κεντρικό ύψος
mm
2295×1680×1650
Ακρίβεια επανατοποθέτησης ευρετηρίασης πυργίσκου
Δευτ.
±1.6
Εάν θα μπορούσε να επιλέξει εργαλείο κοντά
ναι

Άλλοι
Απόσταση μεταξύ του κέντρου ατράκτου και του δαπέδου


mm
2295×1680×1650
Καθαρό βάρος εργαλειομηχανής
kg
3500
Συνολική ηλεκτρική χωρητικότητα
KVA
23
Συνολικές διαστάσεις (ΜxΠxΥ)
mm
2295×1680×1650
Σημείωση: Οι παράμετροι που παρέχονται στον πίνακα είναι μόνο για αναφορά. Εάν υπάρξει κάποια αλλαγή, ανατρέξτε στο πραγματικό προϊόν.
Η ΥΠΗΡΕΣΙΑ ΜΑΣ:

1. Συναρμολόγηση και αποσφαλμάτωση πριν από την παράδοση

2. Απάντηση εντός 24 ωρών και προχώρηση στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν υπηρεσία επισκευής (μόνο μη ανθρώπινη ζημιά).
4. Παρέχεται συνολική λύση αποθήκευσης
Γιατί να μας επιλέξετε:

◆ Αίσθηση κορυφαίας ποιότητας, τα αιτήματα των πελατών προηγούνται
◆ 30+ χρόνια ιστορίας Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση στον μηχανισμό σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, συντήρηση χαμηλού κόστους, δεν επηρεάζει την παραγωγή
Σχετικά με εμάς:
Καλώς ήρθατε να μας επισκεφτείτε!
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 10
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Ειδικευόμαστε σε τόρνους CNC, κάθετα κέντρα κατεργασίας, οριζόντια κέντρα κατεργασίας, κέντρα κατεργασίας πύλης, κέντρα κατεργασίας πέντε αξόνων, κέντρα τόρνευσης-φρεζαρίσματος και διάφορα άλλα μηχανήματα CNC. Έχουμε περισσότερα από 200 είδη εργαλειομηχανών. Η ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιό μας έχει ιστορία άνω των 80 ετών στην κατασκευή εργαλειομηχανών. Ο πρώτος τόρνος, το τρυπάνι και το μηχάνημα διάτρησης γεννήθηκαν εδώ. Ήταν ένας από τους ηγέτες της βιομηχανίας εργαλειομηχανών της Κίνας και ο μεγαλύτερος κατασκευαστής εργαλειομηχανών στην Κίνα. Τα προϊόντα εργαλειομηχανών καλύπτουν αυτοκίνητα, αεροπορία, νέα ενέργεια, μηχανήματα κατασκευών, πλοία, βαλβίδες αντλιών, ρουλεμάν, 3C ηλεκτρονικά, καλούπια και άλλες βιομηχανίες. Αναλαμβάνουμε την αποστολή να παρέχουμε τα εργαλειομηχανήματα με κορυφαία τεχνολογία, υψηλή ποιότητα και καλή εξυπηρέτηση στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
Έκθεση:
Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 11
Συχνές ερωτήσεις:

Μηχανή στροφής μετάλλων ακριβείας HTC30H Επεξεργασία ρουλεάντων αυτοκινήτων SMTCL CNC στροφή 12

Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;

Είμαστε μια κατασκευαστική εταιρεία.

Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανημάτων, όπως τόρνος CNC, φρέζα CNC, κάθετο κέντρο κατεργασίας, συμβατικός τόρνος, μηχάνημα διάτρησης, ακτινικό μηχάνημα διάτρησης και ούτω καθεξής.
Ε3. Μπορείτε να παρέχετε προσαρμοσμένο μηχάνημα ή SPM (μηχάνημα ειδικού σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας προκειμένου να αυξήσουμε την απόδοση.
Ε4: Ποιοι είναι οι όροι εγγύησής σας;
Θα παρέχουμε αντικατάσταση για εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
ξεκινώντας από την ημερομηνία της φορτωτικής του μηχανήματος.
Ε5. Ποιες είναι οι υπηρεσίες;
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός. Υπηρεσία one-to-one
Μετά τις πωλήσεις: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
Ε6: Γιατί να επιλέξετε την εταιρεία σας;
Τα προϊόντα από την ανάπτυξη, το σχεδιασμό, την κατασκευή, τη συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζομένους μας στο εξωτερικό;
Μπορούμε να παρέχουμε αυτό το είδος υπηρεσίας. Όταν τα μηχανήματα φτάσουν στον τόπο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε έγκαιρα μηχανικούς και ηλεκτρολόγους μηχανικούς για εγκατάσταση σύμφωνα με το χρονοδιάγραμμα του αγοραστή. Όλα αυτά μπορούν να αναφερθούν και να καταχωρηθούν στη σύμβαση. Ο πωλητής θα συνεργαστεί με τον αγοραστή για την αντιμετώπιση της βίζας και της προετοιμασίας εγκατάστασης πριν από την αναχώρηση.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή υπολοίπου πριν από την αποστολή. αμετάκλητη πιστωτική επιστολή όψεως
