Εργαστήριο CNC Μεγάλης ακρίβειας Επεξεργασία μικρών εξαρτημάτων T5.1-100Q SMTCL Metal Slant Bed Εργαστήριο CNC
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | Τ5.1-100Q |
|---|---|---|---|

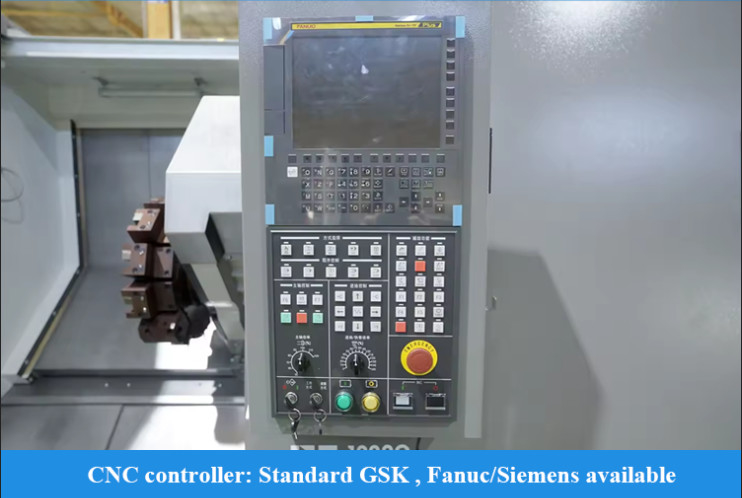

| Σύστημα ελέγχου CNC: | GSK/FANUC/SIEMENS | CNC ή όχι: | CNC |
| Λέξη κλειδί: | Τεχνητή μηχανή CNC με κλιμακωτό κρεβάτι | Μέγιστο. Κοιτάζω πάνω από το κρεβάτι: | Φ420 |
| Μαξ. Γύρνα πάνω από τη διαφάνεια.: | Φ160 | Μαξ. Γυρισμένο μήκος: | 160 mm |
| Ταξίδι (άξονας Χ): | 145 mm | Ταξίδι (άξονας Z): | 205 χιλ. |
| Χ/Ζ ταχεία διαδρομή: | 30 m/min | Μέγιστο. Ταχύτητα ατράκτου: | 5000 r.p.m |
| Σταθμοί σταθμών εργαλείων: | Οριζόντιο πύργο 8 σταθμών | ||
| Επισημαίνω |
Τεχνουργήματα CNC υψηλής ακρίβειας,Μικρά εξαρτήματα επεξεργασίας CNC lathes,Μεταλλικό πλατύκοινο CNC γύρισμα |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:

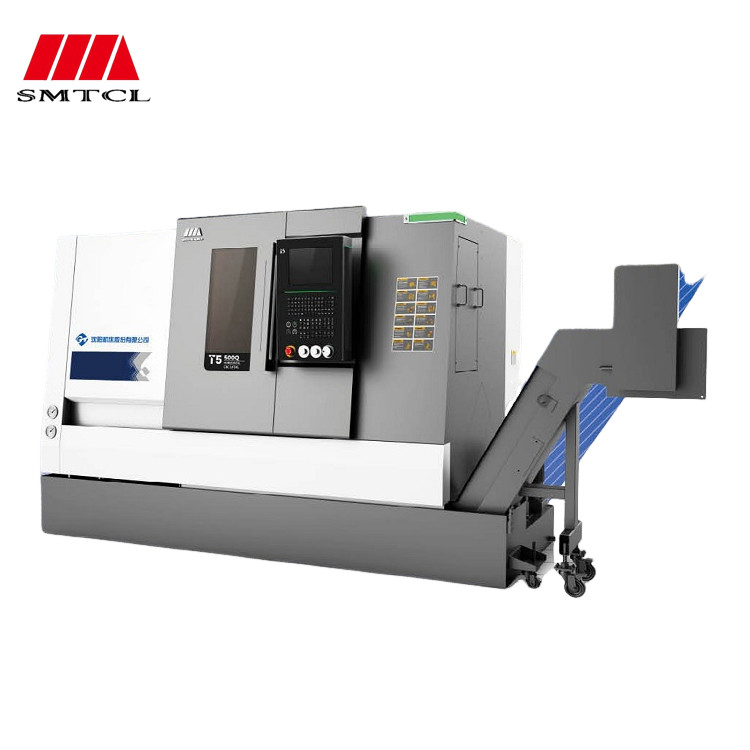

SMTCL CNC Τροχείο υψηλής ακρίβειας επεξεργασία μικρών εξαρτημάτων T5.1-100Q Metal Slant Bed CNC Τροχείο
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακρίβεια.
|
Άρθρο
|
Μονάδα
|
Τ5.1-100Q
|
Παρατηρήσεις
|
|
|
Μέγιστη διάμετρος περιστροφής
|
χμ
|
160
|
|
|
|
Μέγιστο μήκος στροφής
|
χμ
|
160
|
Αλλαγή διαφόρων παραμέτρων των συσσωρευτών
|
|
|
Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι
|
χμ
|
Φ420
|
|
|
|
Μέγιστη διάμετρος κλίσης πάνω από το διασταυρούμενο διαδρόμιο
|
χμ
|
Φ160
|
|
|
|
Στρίψιμο
|

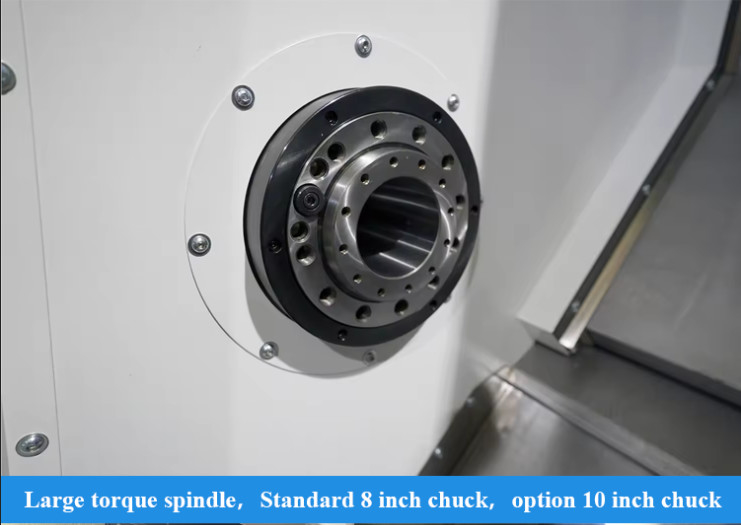

Τύπος μύτης σπινθήρα
|
|
Α2-5
|
|
|
Εσωτερική διάμετρος του εμπρόσθιου ρουλεμπορίου
|
χμ
|
Φ90
|
|
|
|
Στρίψιμο του σπινδέλου
|
|
1:20; Φ62
|
|
|
|
Στρίψιμο σπινθήρα
|
χμ
|
Φ65
|
|
|
|
Μέγιστο διάμετρος ράβδου
|
χμ
|
Φ44
|
|
|
|
Τυποποιημένη διάμετρος στροφής
|
χιλιοστό
|
6
|
|
|
|
Μέγιστη ταχύτητα σπινθήρα
|
r/min
|
5000
|
Με την επιφύλαξη των περιορισμών για το τσουλήκι και τα στερεώματα
|
|
|
Ονομαστική ροπή σπινθήρα
|
Νμ
|
35 ((2000r/min)
|
|
|
|
Μέγιστη ροπή σφαιριού
|
Νμ
|
70 ((1500r/min)
|
|
|
|
Κύρια ισχύς εξόδου κινητήρα συνεχής /30 λεπτά
|
kW
|
7.5/11
|
Μηχανοκίνητο σπινθήρα
|
|
|
Δύο άξονες
|
Ταχεία διαδρομή του άξονα X/Z
|
m/min
|
30
|
|
|
Ταξιδεύσεις στον άξονα Χ
|
χμ
|
145 |
|
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
205 |
|
|
|
Πύργος
|
Σχήμα πύργου
|
|
Οριζόντια 8 θέσεις σέρβο πύργος
|
|
|
Κεντρικό ύψος του πύργου
|
χμ
|
80 |
|
|
|
Στροφή του πύργου και επαναλαμβανόμενη ακρίβεια θέσης
|
Σημ.
|
±1.6
|
|
|
|
Αν το κοπτήρα μπορεί να επιλεγεί κοντά
|
|
- Ναι, ναι.
|
|
|
|
Άλλα
|
Απόσταση από το κέντρο του σπινέλου έως τον πυθμένα του στρώματος
|
χμ
|
926 |
|
|
Καθαρό βάρος μηχανής
|
χιλιόγραμμο
|
2600
|
|
|
|
Συνολική ικανότητα τροφοδοσίας
|
kVA
|
23
|
|
|
|
Συνολικές διαστάσεις (μήκος X πλάτος X ύψος)
|
χμ
|
1750 × 1650 × 1650
|
Συνολική διάσταση
|
|
Εφαρμογή στον κλάδο:
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
