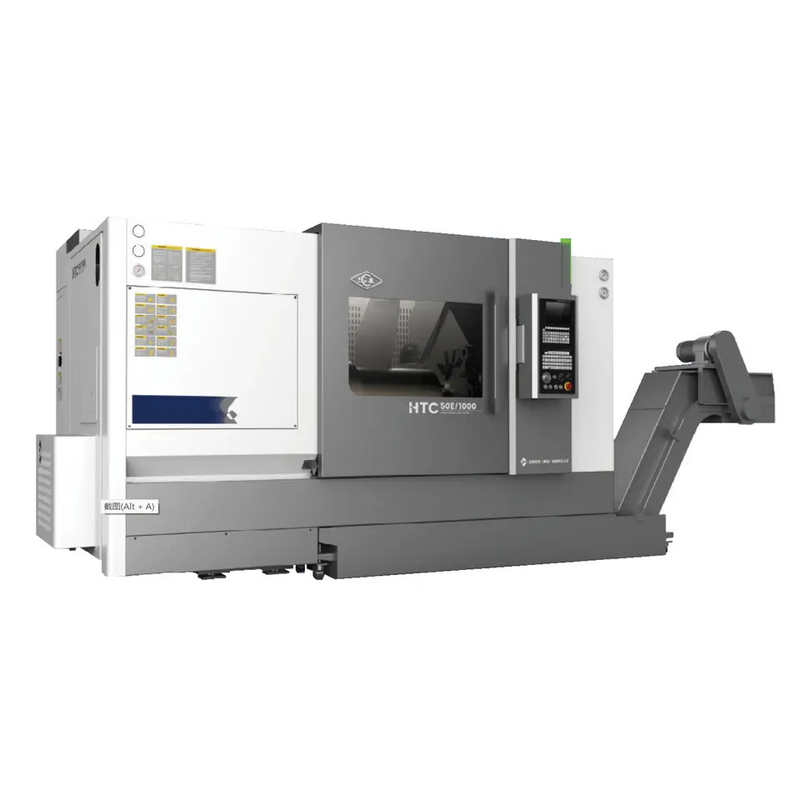

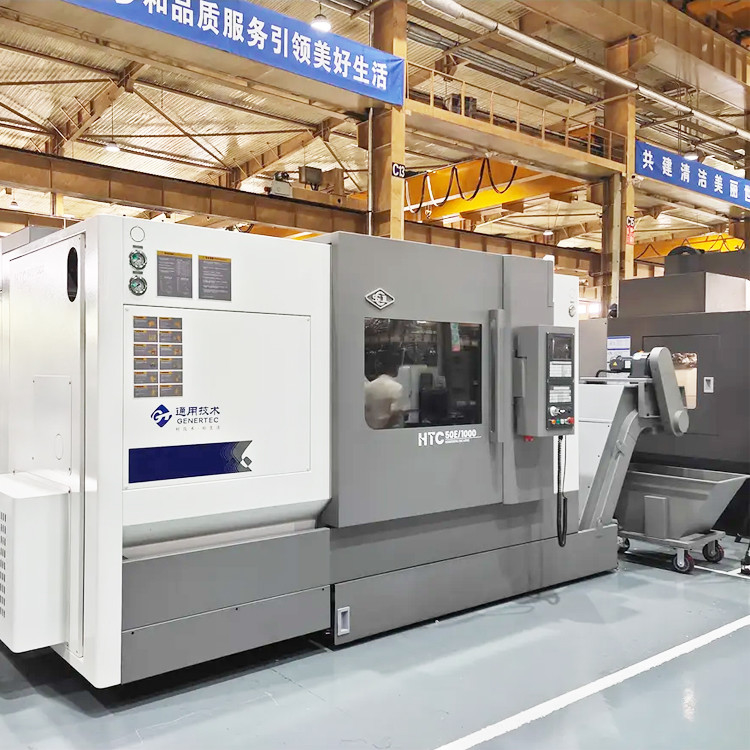

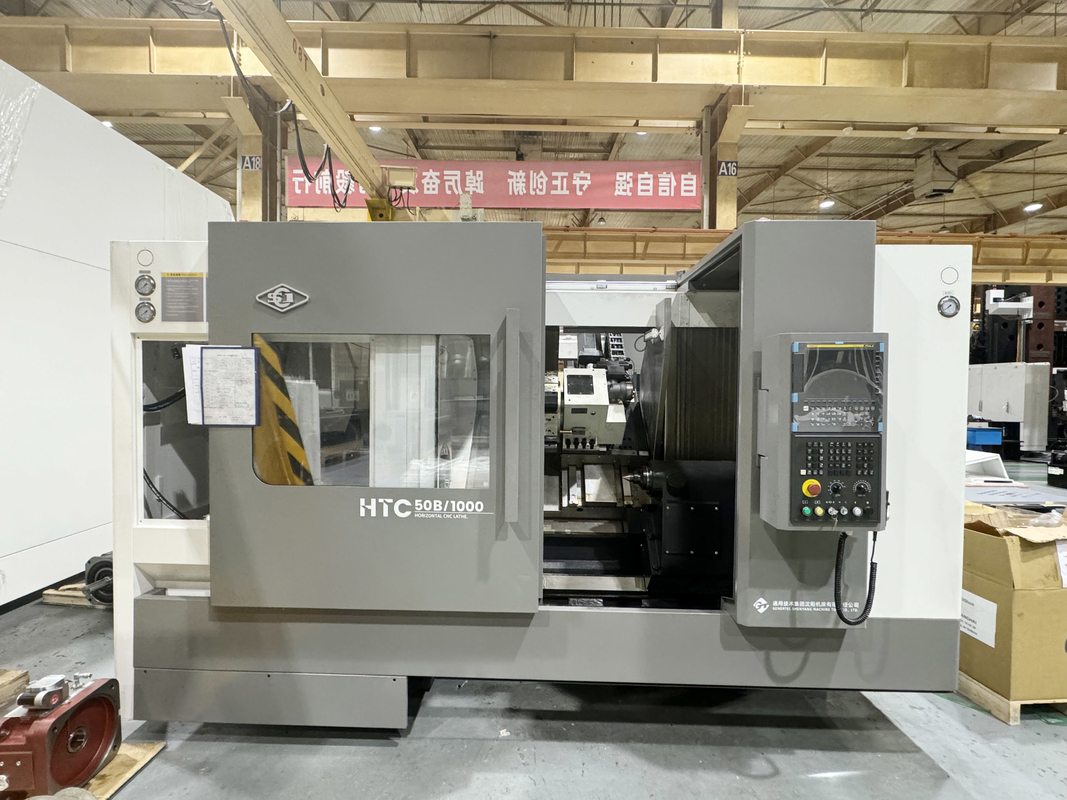

CNC Lathe HTC50B Υδραυλικό Tailstock Οριζόντιο 12 Σταθμός Servo Πύργο SMTCL Slant Bed CNC Lathe
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC50B |
|---|---|---|---|
| Σύστημα ελέγχου CNC: | GSK/FANUC/SIEMENS | CNC ή όχι: | CNC |
| Λέξη κλειδί: | Τεχνητή μηχανή CNC με κλιμακωτό κρεβάτι | Μέγιστο. Κοιτάζω πάνω από το κρεβάτι: | Φ700,670、670 |
| Μαξ. Γύρνα πάνω από τη διαφάνεια.: | Φ500 | Μαξ. Γυρισμένο μήκος: | 1000、1500、 2000 mm |
| Ταξίδι (άξονας Χ): | 320 mm | Ταξίδι (άξονας Z): | 1050、1550、2050 mm |
| Χ/Ζ ταχεία διαδρομή: | 30 m/min | Μέγιστο. Ταχύτητα ατράκτου: | 35 ~ 3000 στροφές ανά λεπτό |
| Σταθμοί σταθμών εργαλείων: | Οριζόντιος πύργος 12 σταθμών | ||
| Επισημαίνω |
3 άξονες CNC lathes,CNC μετάλλων τόρνος,Στρογγυλοπίνακας CNC με κλίση |
||
Περιγραφή του προϊόντος
Περιγραφή Προϊόντος:
Χαρακτηριστικά Προϊόντος:
1. Υψηλής Ακαμψίας Ολοκληρωμένη Κλίνη
|
Είδος
|
Μονάδα
|
Σειρά HTC50B
|
|
Μέγιστη διάμετρος περιστροφής πάνω από την κλίνη
|
mm
|
700/670/670
|
|
Μέγιστο μήκος κοπής
|
mm
|
1000/1500/2000
|
|
Μέγιστη διάμετρος κοπής
|
mm
|
Άξονας 500/δίσκος 550
|
|
Μέγιστη διάμετρος περιστροφής πάνω από το φορείο
|
mm
|
500
|
|

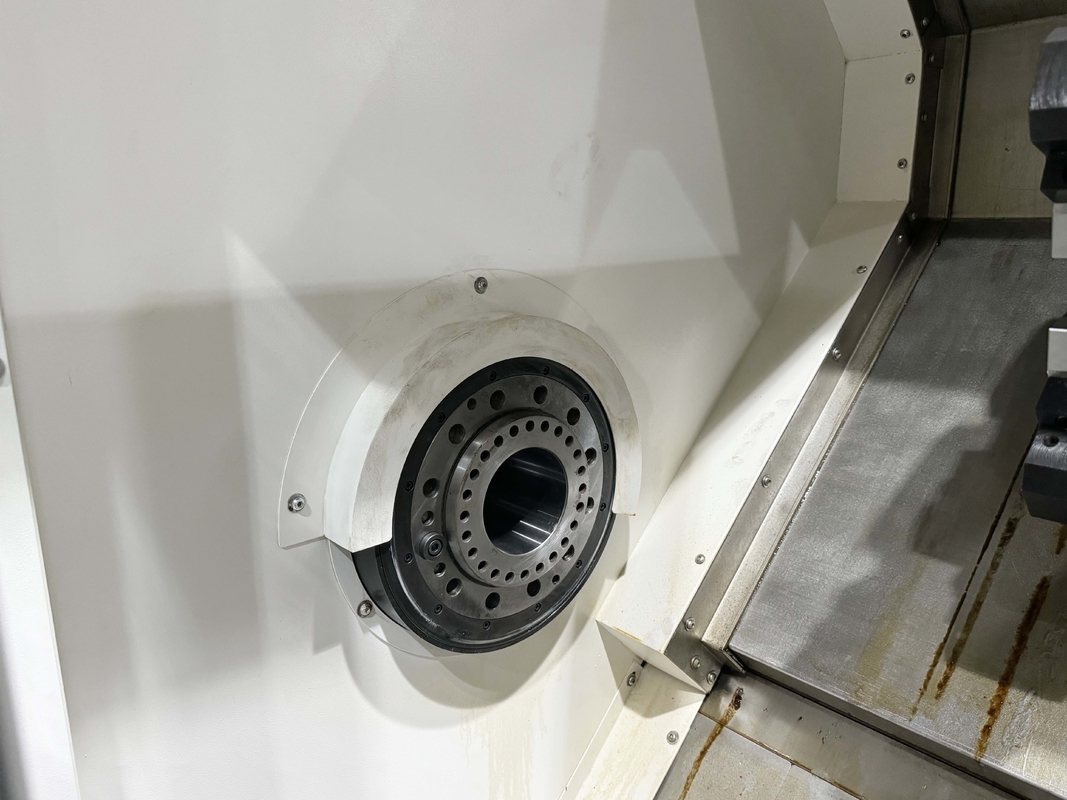

Μύτη ατράκτου
|
|
A2-11
|
|
Διάμετρος οπής ατράκτου
|
mm
|
104 |
|
Εύρος ταχύτητας ατράκτου
|
r/min/Nm
|
35~3000/890 Σύστημα FAUNC
|
|
Μέγιστη ροπή εξόδου ατράκτου 30 λεπτά / συνεχής
|
kW
|
30/22
|
|
Διάμετρος τσοκ
|
ίντσα
|
12''
|
|
Ταχύτητα γρήγορης κίνησης άξονα X
|
m/min
|
30 |
|
Ταχύτητα γρήγορης κίνησης άξονα Z
|
m/min
|
30 |
|
Διαδρομή άξονα X
|
mm
|
320
|
|
Διαδρομή άξονα Z
|
mm
|
1050/1550/2050
|
|

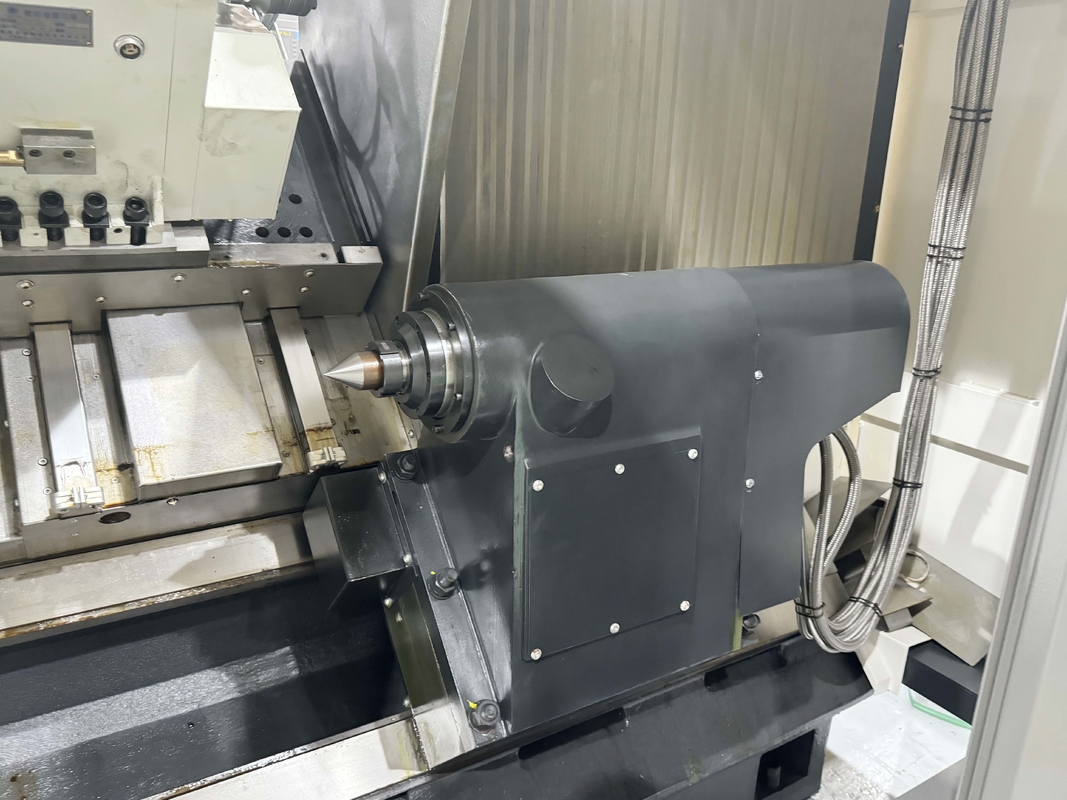

Διάμετρος μανικιού οπίσθιας υποστήριξης
|
mm
|
120
|
|
Διαδρομή μανικιού οπίσθιας υποστήριξης
|
mm
|
150
|
|
Διαδρομή οπίσθιας υποστήριξης
|
mm
|
800/1300/1800
|
|
Κωνικότητα ατράκτου οπίσθιας υποστήριξης
|
Morse
|
5#
|
|

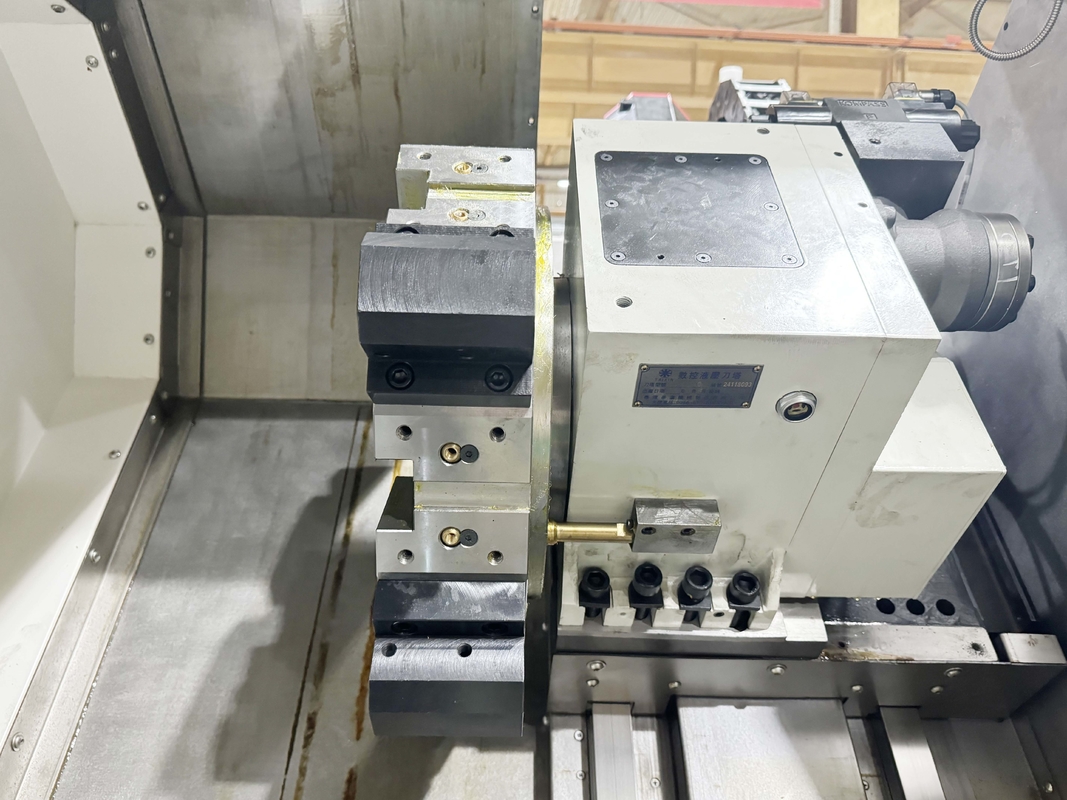

Τυπική μορφή τουρμπίνας
|
|
Οριζόντια 12 σταθμών σερβο τουρμπίνα
|
|
Εξωτερικό εργαλείο
|
mm
|
25×25
|
|
Διάμετρος ράβδου διάτρησης
|
mm
|
Ф50/Ф40/Ф32/Ф25
|
|
Τύπος δίσκου
|
kg
|
200
|
|
Τύπος άξονα
|
kg
|
800
|
|
Βάρος μηχανής
|
|
7000/8500/10000
|
|
Μήκος × πλάτος × ύψος
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Κύρια ακρίβεια |
|
Είδη επιθεώρησης
|
Εργοστασιακό πρότυπο
|
|
|
Ακρίβεια μηχανουργικής κατεργασίας
|
IT6
|
|
|
Στρογγυλότητα του μηχανουργημένου τεμαχίου (mm)
|
0.0025
|
|
|
Κυλινδρικότητα του μηχανουργημένου τεμαχίου (mm)
|
0.016/300
|
|
|
Επίπεδο του μηχανουργημένου τεμαχίου (mm)
|
0.020/Ф300
|
|
|
Τραχύτητα επιφάνειας του μηχανουργημένου τεμαχίου
|
Ra1.25μm
|
|
|
Ακρίβεια τοποθέτησης
|
Άξονας X (mm)
|
0.010
|
|
Άξονας Z (mm)
|
0.015
|
|
|
Ακρίβεια επαναλαμβανόμενης τοποθέτησης
|
Άξονας X (mm)
|
0.005
|
|
Άξονας Z (mm) Z
|
0.007
|
|
Κύρια διαμόρφωση
|
Αρ.
|
Όνομα
|
Κατασκευαστής
|
Παρατηρήσεις
|
|
1
|
Σύστημα CNC
|
GSK
|
Προαιρετικό FANUC
|
|
2
|
Κύριος κινητήρας
|
GSK
|
Προαιρετικό FANUC
|
|
3
|
Σερβοκινητήρας
|
GSK
|
Προαιρετικό FANUC
|
|
4
|
Δύο -αξονική βίδα
|
Εγχώρια
|
|
|
5
|
Δύο-αξονικός οδηγός μπάλας
|
Εγχώρια
|
|
|
6
|
Ρουλεμάν ατράκτου
|
Εισαγόμενα
|
|
|
7
|
Ρουλεμάν βίδας
|
Εισαγόμενα
|
|
|
8
|
Σερβο τουρμπίνα 12 σταθμών
|
IEEPO
|
100 κέντρο ύψους
|
|
9
|
Τσοκ
|
Επαρχία Ταϊβάν/Κορέα
|
10²Στερεό μέσο
|
|
10
|
Οπίσθια υποστήριξη
|
Το εργοστάσιό μας
|
Χειροκίνητη οπίσθια υποστήριξη χωρίς κλείδωμα μανικιού
|
|
11
|
Κουτί ψύξης τσιπ
|
Εγχώρια
|
Η Υπηρεσία Μας:
Διασφαλίστε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1. Κάθε εξάρτημα πρέπει να επιθεωρείται
2. Πάνω από 100 έλεγχοι διαδικασίας παραγωγής
3. Πάνω από 200 είδη επιθεώρησης
4. Δειγματική επεξεργασία κάθε μηχανής
5. Δοκιμαστική λειτουργία 72 ωρών πριν από την παράδοση
◆ 30 χρόνια + ιστορία Ε&Α, η εταιρεία ιδρύθηκε το 1993
◆ Κατασκευαστής υψηλής τεχνολογίας με δυνατότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες (24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση & εγκατάσταση, χαμηλού κόστους συντήρηση, δεν επηρεάζει την παραγωγή
Συχνές ερωτήσεις:
Ε1. Είστε εμπορική εταιρεία ή κατασκευαστική εταιρεία;
ξεκινώντας από την ημερομηνία της φορτωτικής της μηχανής.
Προ-πωλήσεις: Προσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός; Υπηρεσία one-to-one
Μετά την πώληση: 7 ημέρες 24 ώρες online service, απομακρυσμένη καθοδήγηση εγκατάστασης, σύνδεση με το σύστημα λογισμικού πελατών
πραγματοποιούνται μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής που είναι η πιο αξιόπιστη εγγύησή σας.
