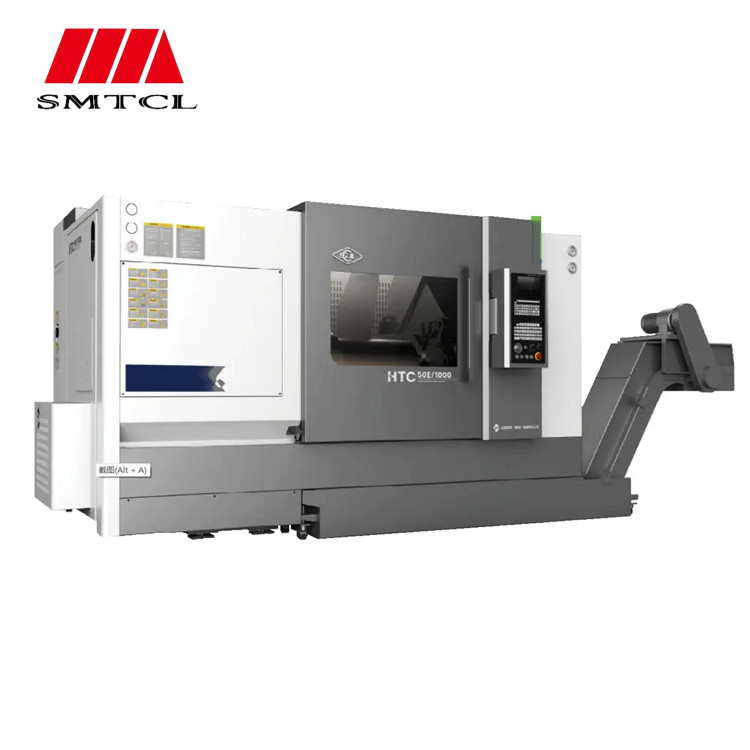

Επικεφαλής μηχανή για την κατασκευή ηλεκτρικών μηχανημάτων
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | HTC50P |
|---|---|---|---|
| Σύστημα ελέγχου CNC: | GSK/FANUC/SIEMENS | CNC ή όχι: | CNC |
| Λέξη κλειδί: | Τεχνητή μηχανή CNC με κλιμακωτό κρεβάτι | Μέγιστο. Κοιτάζω πάνω από το κρεβάτι: | Φ700,670、670 |
| Μαξ. Γύρνα πάνω από τη διαφάνεια.: | Φ500 | Μαξ. Γυρισμένο μήκος: | 1000、1500、 2000 mm |
| Ταξίδι (άξονας Χ): | 320 mm | Ταξίδι (άξονας Z): | 1050、1550、2050 mm |
| Χ/Ζ ταχεία διαδρομή: | 30 m/min | Μέγιστο. Ταχύτητα ατράκτου: | 35 ~ 3000 στροφές ανά λεπτό |
| Σταθμοί σταθμών εργαλείων: | Οριζόντιος πύργος 12 σταθμών | ||
| Επισημαίνω |
3 άξονες CNC μηχανή στρογγυλομηχανής,Μηχανή στρογγυλομηχανής CNC,Μηχανή στρογγυλομηχανής CNC βαρέος τύπου |
||
Περιγραφή του προϊόντος
Περιγραφή του προϊόντος:
Χαρακτηριστικά του προϊόντος:
1Υψηλής ακαμψίας ολοκληρωμένο κρεβάτι
|
Άρθρο
|
Μονάδα
|
Η σειρά HTC50P
|
|
Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι
|
χμ
|
700/670/670
|
|
Μέγιστο μήκος κοπής
|
χμ
|
1000/1500/2000
|
|
Μέγιστη διάμετρος κοπής
|
χμ
|
Άξονας 500/άξονας 630
|
|
Μέγιστη διάμετρος κλίσης πάνω από την άμαξα
|
χμ
|
500
|
|
Πύργος σπινθήρα
|
|
Α2-11
|
|
Διάμετρος τρύπας σπινθήρα
|
χμ
|
104 |
|
Πεδίο ταχύτητας σπινθήρα
|
r/min/Nm
|
35~3000/680 σύστημα GSK
|
|
Μέγιστη ροπή εξόδου του σπινέλου30 λεπτά/αδιάλειπτα
|
kW
|
30/22
|
|
Διάμετρος σχοινίς
|
χιλιοστό
|
12'
|
|
Ταχύτητα κίνησης στον άξονα Χ
|
m/min
|
15 |
|
Γρήγορη ταχύτητα κίνησης στον άξονα Z
|
m/min
|
15 |
|
Ταξίδι στον άξονα Χ
|
χμ
|
320
|
|
Ταξιδεύσεις στον άξονα Z
|
χμ
|
1050/1550/2050
|
|
Διάμετρος του μανίκου της ουράς
|
χμ
|
120
|
|
Ταξίδι με μανίκι
|
χμ
|
150
|
|
Ταξιδεύσεις απορροής
|
χμ
|
800/1300/1800
|
|
Κωνικό σπινθήρα σπινθήρα
|
Μορς
|
5#
|
|

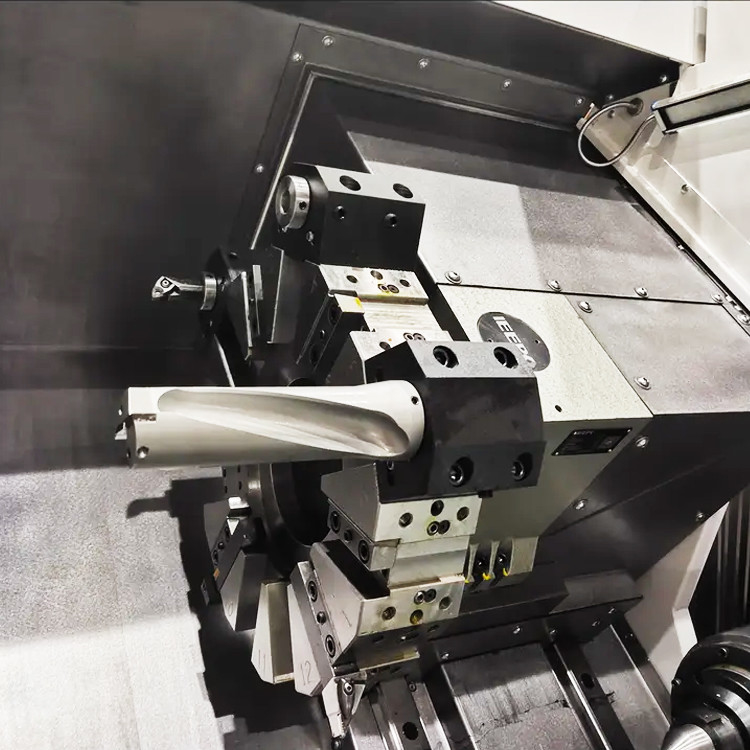

Τυπική μορφή πύργου
|
|
Οριζόντιος πύργος 12 σταθμών
|
|
Εξωτερικό εργαλείο
|
χμ
|
25×25
|
|
Διάμετρος ράβδου γεώτρησης
|
χμ
|
Φ50/Ф40/Ф32/Ф25
|
|
Τύπος δίσκου
|
χιλιόγραμμο
|
200
|
|
Τύπος άξονα
|
χιλιόγραμμο
|
800
|
|
Βάρος της μηχανής
|
|
7000/8500/10000
|
|
Διάστημα × πλάτος × ύψος
|
χμ
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200Βασική ακρίβεια |
|
Στοιχεία επιθεώρησης
|
Τυπικό εργοστασίου
|
|
|
Ακριβότητα επεξεργασίας
|
IT6
|
|
|
Στρογγυλότητα του επεξεργασμένου εργαστηρίου (mm)
|
0.0025
|
|
|
Κύλινδρος του επεξεργασμένου εργαστηρίου (mm)
|
0.016/300
|
|
|
Πλατνότητα του επεξεργασμένου εργασιακού μεριδίου (mm)
|
0.020/Ф300
|
|
|
Εξωτερική τραχύτητα του εργαστηρίου
|
Ra1,25μm
|
|
|
Ακριβότητα θέσης
|
Άξονας Χ (mm)
|
0.010
|
|
Άξονας Z (mm)
|
0.015
|
|
|
Επαναλαμβανόμενη ακρίβεια θέσης
|
Άξονας Χ (mm)
|
0.005
|
|
Άξονας Z (mm) Z
|
0.007
|
|
Κύρια διαμόρφωση
|
- Όχι, όχι, όχι.
|
Ονομασία
|
Κατασκευαστής
|
Παρατηρήσεις
|
|
1
|
Σύστημα CNC
|
GSK
|
Προαιρετικό FANUC
|
|
2
|
Κεντρικός κινητήρας
|
GSK
|
Προαιρετικό FANUC
|
|
3
|
Σερβοκινητήρας
|
GSK
|
Προαιρετικό FANUC
|
|
4
|
Δυοάξια βίδα
|
Οικιακό
|
|
|
5
|
Δύο-άξονες καθοδηγητές σφαιρών
|
Οικιακό
|
|
|
6
|
Συσκευές υποδομής σπινθήρα
|
Εισαγόμενα
|
|
|
7
|
Στροφικό ρουλεμάν
|
Εισαγόμενα
|
|
|
8
|
Πύργος 12 σταθμών
|
ΕΠΕΠ
|
100 κεντρικό ύψος
|
|
9
|
Τσακ.
|
Επαρχία Ταϊβάν/Κορέα
|
102 Μέτρια στερεά
|
|
10
|
Κουτσούκ
|
Το εργοστάσιό μας
|
Χειροκίνητη αποβάθρα χωρίς κλειδαριά με μανίκι
|
|
11
|
Κουτί ψύξης τσιπ
|
Οικιακό
|
Η Υπηρεσία μας:
1. Συγκεντρώστε και διορθώστε πριν από την παράδοση
2Απαντήστε μέσα σε 24 ώρες και προχωρήστε στην αντιμετώπιση του προβλήματος.
3. 1 έτος δωρεάν επισκευή (μόνο χωρίς ανθρώπινη βλάβη).
4Παροχή συνολικής λύσης αποθήκευσης
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
