Οριζόντιο CNC Στροφείο IT35L Οριζόντιο 8 Σταθμός Servo Πύργος FANUC Drive SMTCL Slant Bed CNC Στροφείο
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | iT35L |
|---|---|---|---|
| Σύστημα ελέγχου CNC: | GSK | CNC ή όχι: | CNC |
| Λέξη κλειδί: | CNC κρεβατιών ραπίσματος τόρνος | Μαξ. Στροφή μήκους (mm): | 500 |
| Μέγιστη ταχύτητα περιστροφής (rp.m): | 4000 στροφές ανά λεπτό | Δρόμος (άξονας Χ) ((mm): | 260 |
| Δρόμος (άξονας Z) ((mm): | 510 | Μέγιστη διάμετρος στροφής: | Φ360 |
| Μέγιστο μήκος στροφής: | 500 | Μέγιστη κλίση πάνω από το κρεβάτι: | Φ580 |
| Μέγιστη στροφή πάνω από το διαδρόμιο: | Φ330 | ||
| Επισημαίνω |
Οριζόντια 8 σταθμούς CNC lathes,Μεταλλικό πλατύκοινο CNC γύρισμα,IT35L Οριζόντια μηχανή CNC |
||
Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

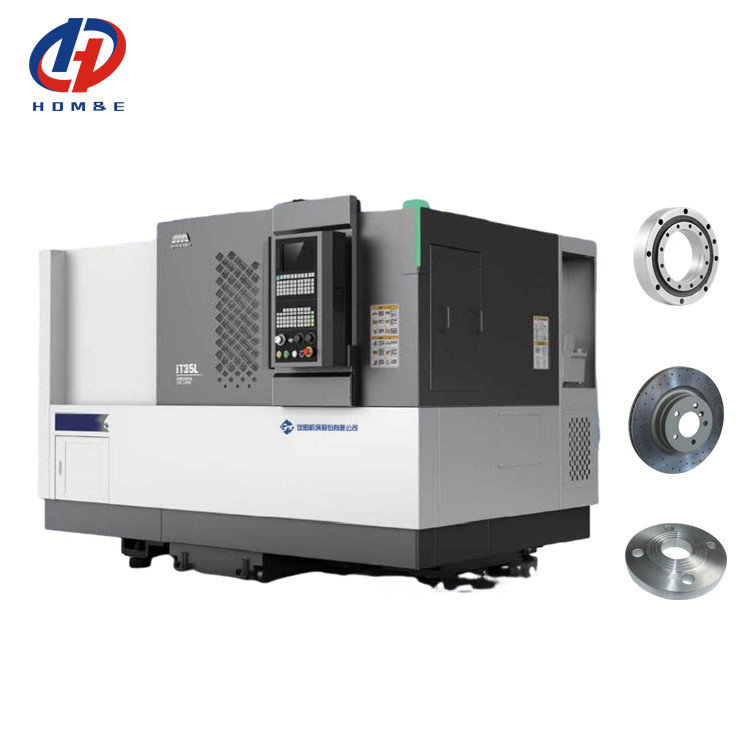

SMTCL Οριζόντιο CNC Στρογγυλο IT35L Οριζόντιο 8 Σταθμός Servo Turret FANUC Drive Metal Slant Bed CNC Στρογγυλο
Η σειρά IT35 είναι ένας αριθμητικά ελεγχόμενος στρογγυλομηχανής με εξαιρετικές επιδόσεις.Έχει υψηλής ακρίβειας δυνατότητες επεξεργασίας και μπορεί να επιτύχει ακριβή επεξεργασία πολύπλοκων εξαρτημάτωνΗ ταχύτητα του σπινδέλου είναι υψηλή και η αποδοτικότητα κοπής είναι εξαιρετική.
Είναι ευρέως χρησιμοποιείται σε βιομηχανίες όπως τα αυτοκίνητα, τα ηλεκτρονικά και τα μηχανήματα.,και μπορούν να ανταποκριθούν στις διαφορετικές ανάγκες επεξεργασίας διαφορετικών πελατών.Το εργαλείο μηχανής Shenyang IT35 παρέχει ισχυρή υποστήριξη για την παραγωγή και την επεξεργασία των επιχειρήσεων με σταθερές επιδόσεις και αξιόπιστη ποιότητα.
Χαρακτηριστικά του προϊόντος:
1Υψηλή ακαμψία
* Ανάλυση πεπερασμένων στοιχείων για τη βελτιστοποίηση ολόκληρης της δομής της μηχανής

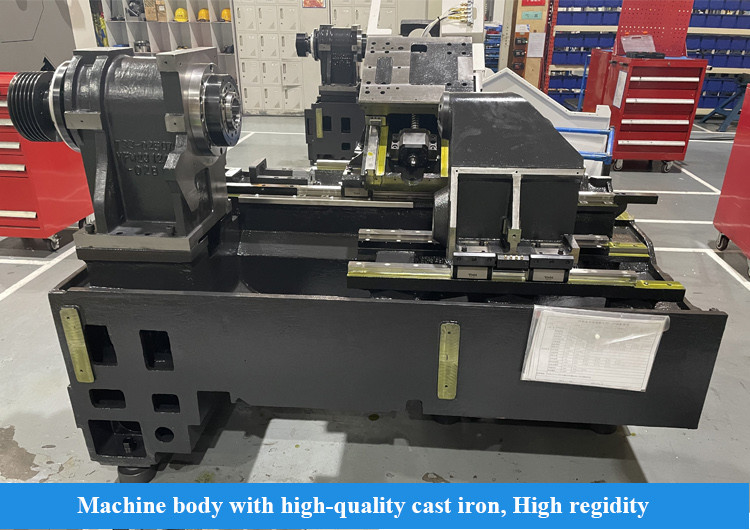

* Το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χύτευμα με εύλογη διάταξη μπάρα
* Διαμόρφωση μεγάλου εύρους, μεγάλης ροπής σπινθήρα, βελτίωση της ακαμψίας κοπής
* Πραγματοποιείται με ακρίβεια, βελτιώνεται η ακαμψία της σύνδεσης

|
Άρθρο
|
Μονάδα
|
Προδιαγραφές
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Μέγιστη διάμετρος στροφής
|
χμ
|
Φ360
|
Φ360
|
Φ500
|
|
|
Μέγιστο μήκος στροφής
|
χμ
|
350
|
500
|
500
|
|
|
Μέγιστη κλίση πάνω από το κρεβάτι
|
χμ
|
Φ580
|
Φ580
|
Φ580
|
|
|
Μέγιστη στροφή πάνω από το διαδρόμιο
|
χμ
|
Φ360
|
Φ330
|
Φ320
|
|
|
Στρίψιμο
|
μύτη σπινθήρα
|
|
Α2-6
|
Α2-6
|
Α2-8
|
|
Η μπροστινή διαφάνεια ρουλεμπορίου.
|
χμ
|
100
|
100
|
120
|
|
|
Στρίψιμο σπινθήρα και μέγεθος τρύπας
|
|
1:20Φ70
|
1:20Φ70
|
1:20Φ90
|
|
|
Διάκριση της τρύπας του σπινδέλου
|
χμ
|
Φ65
|
Φ65
|
Φ80
|
|
|
Μέγιστη ημερήσια.
|
χμ
|
Φ50
|
Φ50
|
Φ65
|
|
|

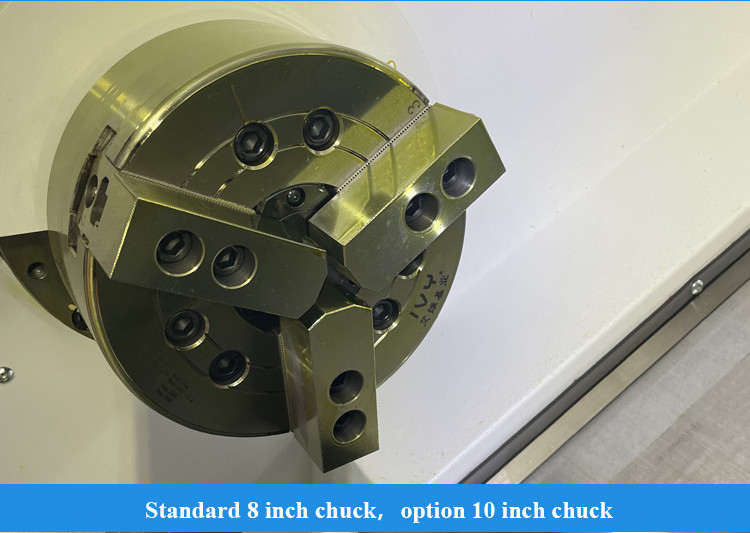

μέγεθος του τσακ
|
χιλιοστό
|
8
|
8
|
10
|
|
|
ταχύτητα σπινθήρα
|
r/min
|
4000
|
4000
|
3500
|
|
|
ονομαστική ροπή σπινέλου
|
Νμ
|
158 ((666r/min)
|
158 ((666r/min)
|
243 ((588r/min)
|
|
|
μέγιστη ροπή σφαιριού
|
Νμ
|
215 ((666r/min)
|
215 ((666r/min)
|
300 ((588r/min)
|
|
|
μέγιστη ισχύς κινητήρα συνεχής/30min
|
kW
|
Ασφάλεια, 1/15
|
Ασφάλεια, 1/15
|
15/18.5
|
|
|
Τροφή
|
Χ/Ζ ταχεία διαδρομή
|
m/min
|
30
|
30
|
24
|
|
ταξίδι στον άξονα x
|
χμ
|
200
|
200
|
260
|
|
|
οδική κίνηση στον άξονα z
|
χμ
|
350
|
510
|
505
|
|
|

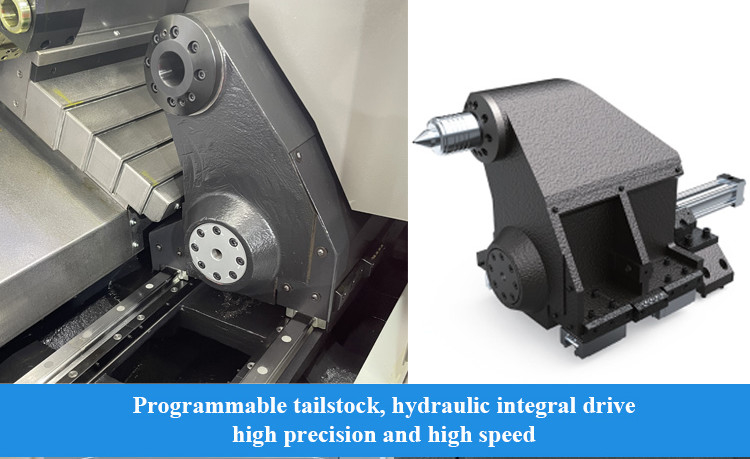

Κουτσούκ
|
Ταξίδια αποβλήτων
|
χμ
|
ΟΧΙ
|
400
|
400
|
|
Σπονδυλικός σχοινί
|
Μορς
|
ΟΧΙ
|
MT-5
|
MT-5
|
|
|
Πύργος
|
τύπος πύργου
|
|
Οριζόντιο πύργο 8 σταθμών
|
Οριζόντιο πύργο 8 σταθμών
|
Οριζόντιο πύργο 8 σταθμών
|
|
κεντρικό ύψος
|
χμ
|
80
|
80
|
100
|
|
|
περιστρεφόμενη τοποθέτηση
|
Σημ.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Άλλα
|
βάρος
|
χιλιόγραμμο
|
3300
|
3600
|
3700
|
|
συνολικές διαστάσεις ((L*W*H)
|
χμ
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Τυπική διαμόρφωση:

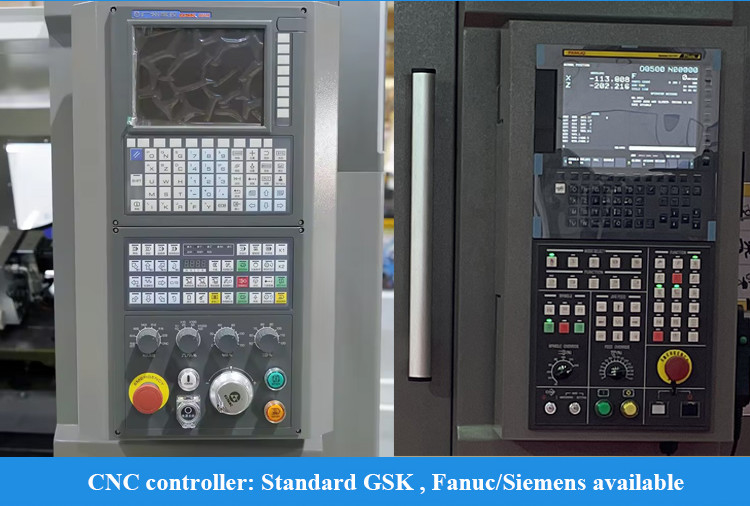

1, GSK988TA ελεγκτής
2"Σκληρό κύλινδρο κινεζικής μάρκας" 3,8 θέσεις πύργος 4Υδραυλικός σταθμός κινεζικής μάρκας 5Κουτί με τσιπ. |
Επιλεκτική διαμόρφωση:
1"Προσαγωγός πλάγιας"
2Πίσω μεταγωγός 3Ειδικός Τσακ. 4Ειδική φιάλη 5Ειδικός πύργος. |
Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή


Γενικά ερωτήματα:
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
