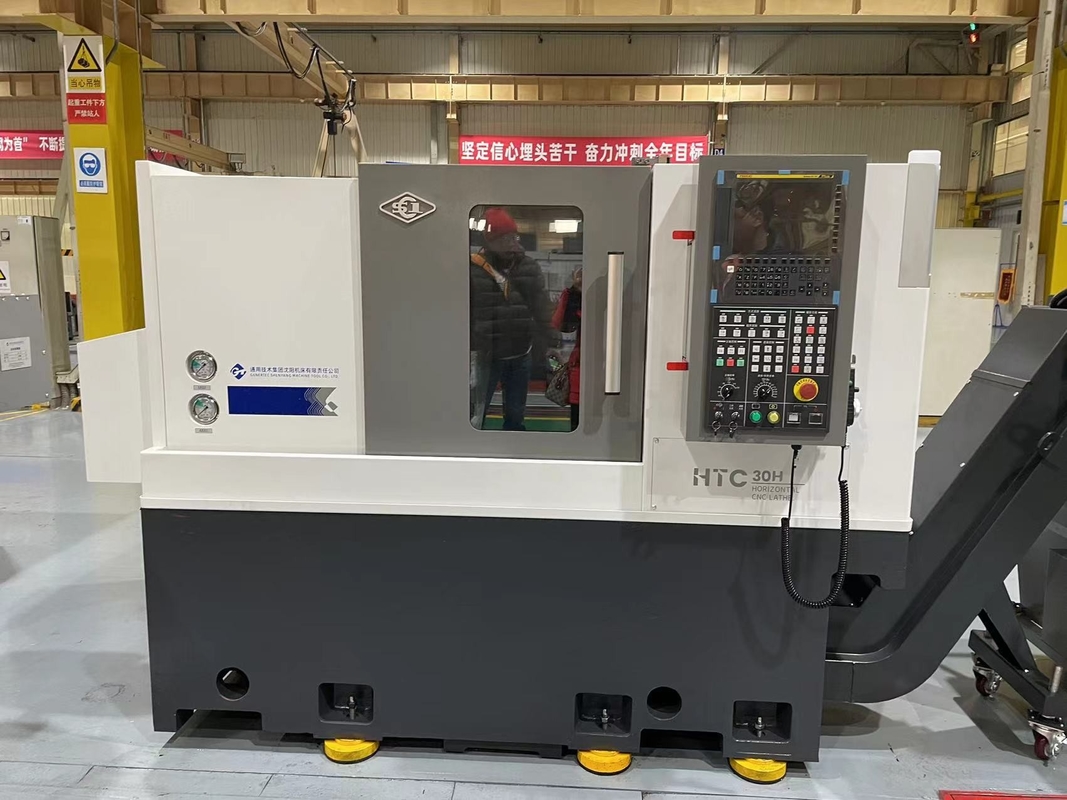

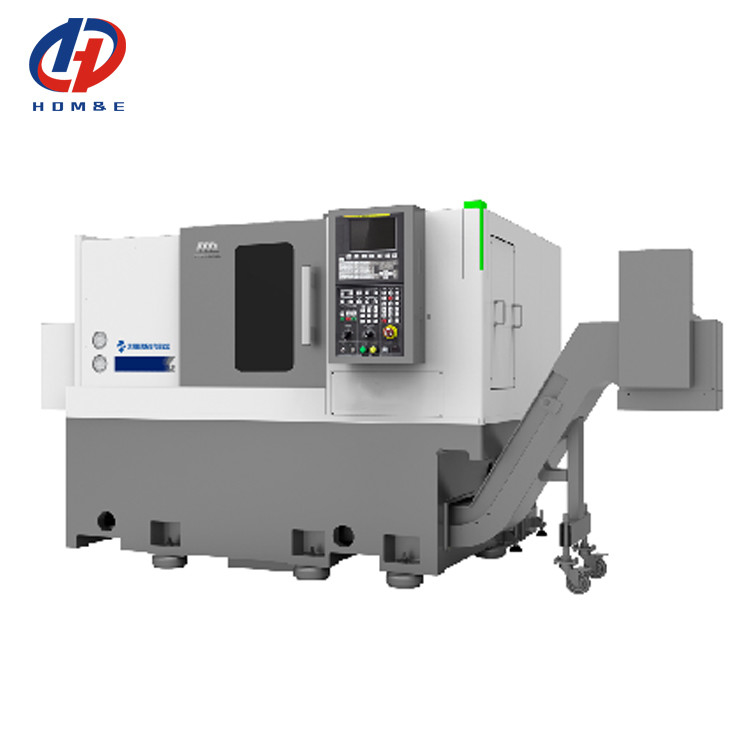

Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC

Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC

CNC κρεβατιών ραπίσματος τόρνος

Μικρομεγέθη Τμήματα CNC Στροφείο

Τεχνουργήματα CNC υψηλής ακρίβειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC 30H

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Αριθμό μοντέλου:
HTC 30H
CNC ή όχι:
ΚΑΤ
Κλειστή λέξη:
Οριζόντιο κέντρο στροφής CNC
Max.Cutting μήκος:
500 χιλιοστά
Μέγιστο τέμνον Dia.:
300 χιλιοστά
Μαξ, κολυμπάς πάνω από το κρεβάτι.:
420 χιλιοστά
Ταξιδεύσεις στον άξονα Χ:
160 χιλιοστά
Ταξιδεύσεις στον άξονα Z:
560 mm
Ταχύτητα σπινδέλου:
4500 στροφές/λεπτο
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 0

Περιγραφή του προϊόντος:

Τα CNC lathes της νέας γενιάς HTC-H/S είναι βελτιστοποιημένα μέσω επαγγελματικού λογισμικού σχεδιασμού και ανάλυσης.Έχουν καλή απόδοση κοπής και μπορούν να ανταποκριθούν επεξεργασία διάφορα περιστρεφόμενα μέρη.
HTC16H/30HΟι στροφές CNC καταλαμβάνουν μια μικρή περιοχή και είναι κατάλληλες για επεξεργασία υψηλής ακρίβειας διαφόρων μικρών εξαρτημάτων, ικανοποιώντας αποτελεσματικά την επεξεργασία αυτοκινήτων, ρουλεμάντων, υλικού,ιατρικές και άλλες βιομηχανίες.

Χαρακτηριστικά του προϊόντος:

1Υψηλή αποδοτικότητα
◆ Υψηλή ταχεία ταχύτητα διασταύρωσης δύο άξων
◆ Διαχωρισμένη σέρβο-απόστολος
◆ Υψηλής απόδοσης υποστήριξη εργαλείων
◆ Προαιρετική υπο-στρογγυλοποιημένη επεξεργασία με πολλές ακολουθίες
2Υψηλή ακρίβεια.
◆ Προετοιμασμένη βίδα υψηλής ακρίβειας
◆ Τεχνολογία αντιστάθμισης σφαλμάτων
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Σκληρά πρότυπα επιθεώρησης
3Υψηλή ακαμψία
◆ Υψηλής ποιότητας κρεβάτι από χυτοσίδηρο και άλλα βασικά χυτοσίδηρα
◆ Μονάδα ατρακτοειδούς μεγάλου εύρους
◆ Διάφραξη στο κρεβάτι με σχήμα τόξου
◆ Μικρή δομή σπινθήρων

Πληροφορίες για το προϊόν:

Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 1
Γρήγορη ταχύτητα κίνησης: 30m/min
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.



Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 2
Διορθωτικό σέρβο
Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής
Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 3
Δύο σταθερές προεπιταγμένες δομές
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 4
Διαμόρφωση άξονα Y
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θύλακες εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 5

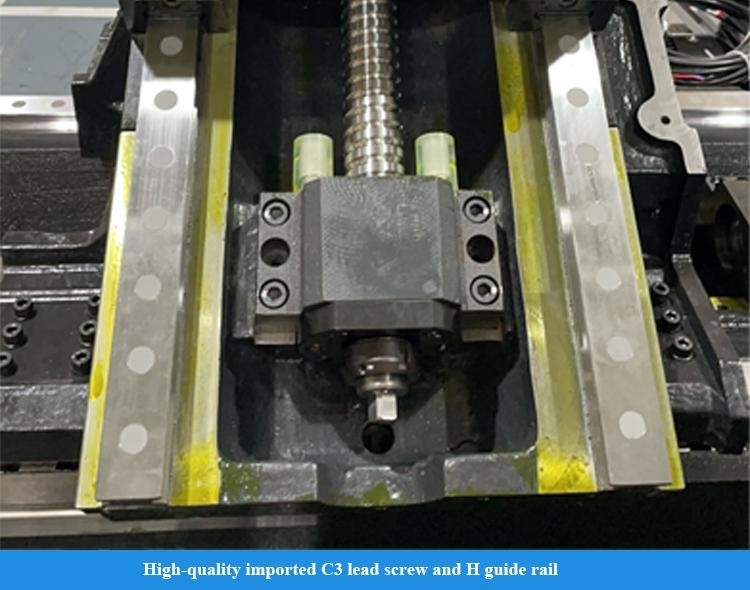

Στροφή σφαίρας υψηλής ακρίβειας
Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 6
Άλλες συσκευές για την κατασκευή οχημάτων
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 7
Αποτελεσματικός πύργος με παροχή τροφοδοσίας
Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρυπείας.
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 8
Εσωτερικός φορέας εργαλείων ψύξης
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 9
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό

Παράμετροι προϊόντος:
Άρθρα
Μονάδες
HTC 16H (((Q)
HTC 30H(Π)
Μαξ, κόβω τη διαφορά.
χμ
Φ160
Φ300
Μέγιστο μήκος κοπής
χμ
160
500
Μαξ, κουνήσου πάνω από το κρεβάτι.
χμ
Φ420
Φ420
Μαξ. Κουνούσε το διάγραμμα. Πάνω από το κενό κρεβατιού.
χμ
Φ160
Φ280

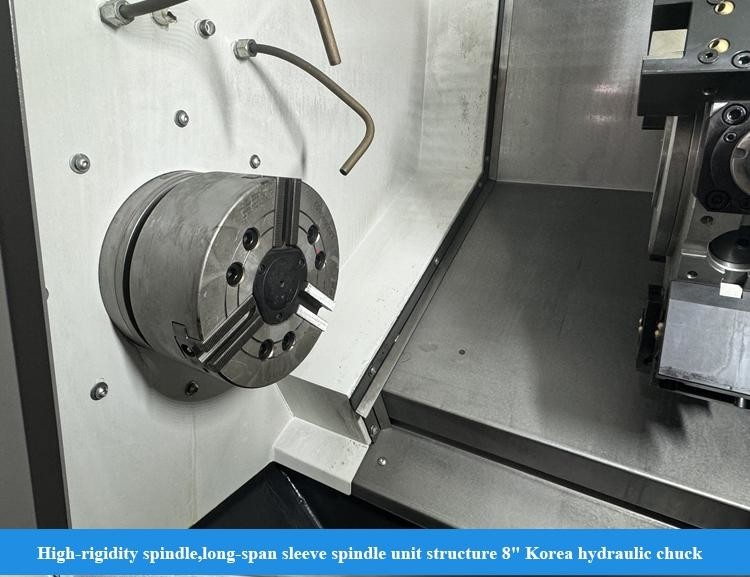

Στρίψιμο
Μοντέλο μύτης με σπινθήρα
-
Α2-5
Α2-6
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
χμ
90
100
Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ62
1:20Φ70
Διάγραμμα της τρύπας του σπινθήρα.
χμ
Φ56
Φ65
Μαξ, σταμάτα.
χμ
Φ44
Φ50
Σωματική διάταξη χτύπησης.
χιλιοστό
6 ιντσών
8 ιντσών.
Πεδίο ταχύτητας σπινθήρα
r/min
6000
4500
Μέγιστη ροπή σπινθήρα
Ε.μ.
72 ((1500r/min)
180 ((576r/min)
Ονομαστική ροπή σφαιριδίου
Ε.μ.
86 ((1500r/min)
110 ((769r/min)
Η ισχύς εξόδου του κύριου κινητήρα συνεχής/30 min.
kW
11/13.2
9/11
Άξονας X/Z
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Χ
χμ
30
30
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Z
χμ
30
30
Ταξίδι στον άξονα Χ
χμ
145
160
Ταξιδεύσεις στον άξονα Z
χμ
205
560

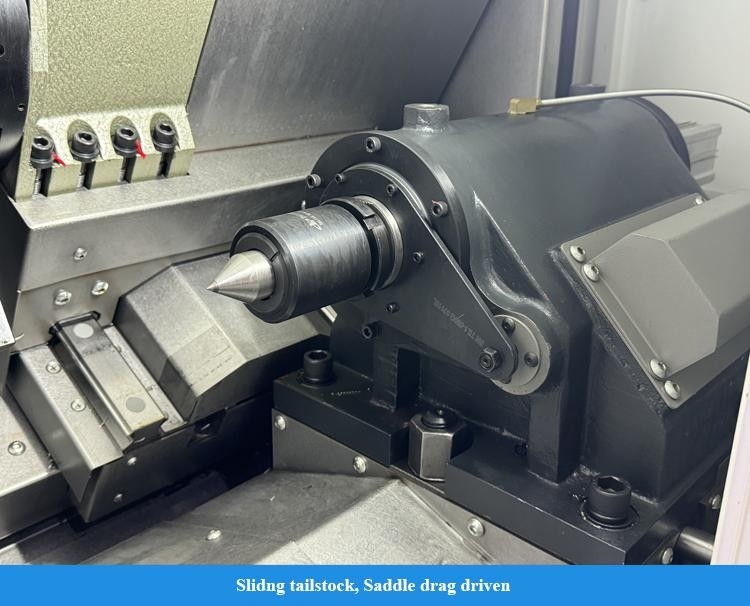

Κουτσούκ
Ταξιδεύσεις απορροής
χμ

30
Μέθοδος οδήγησης από την ουρά


Αντίσταση της σέλας
Ταξίδι με μανίκι
χμ

100
Το μανίκι της ουράς.
χμ

Φ100
Κωνικό σχοινί της ουράς


MT- 5

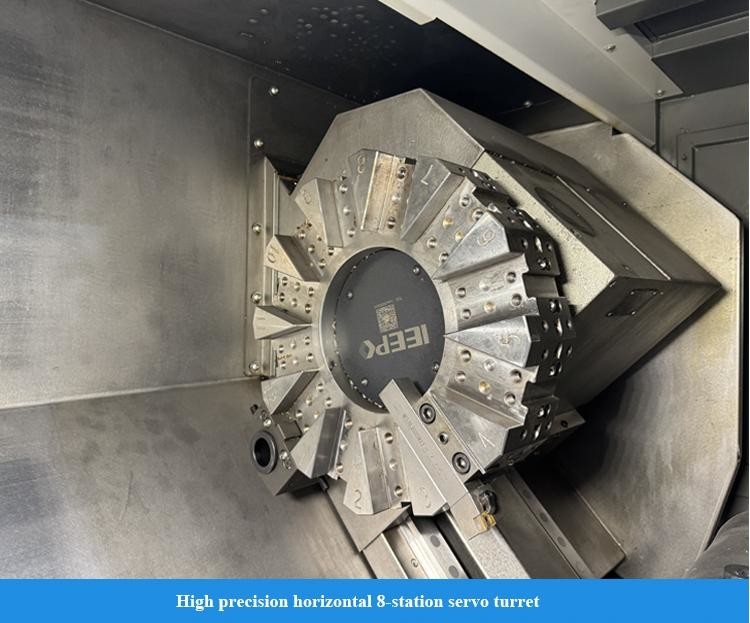

Πύργος εργαλείου
Σχήμα πύργου εργαλείου

Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Υψόμετρο κέντρου
χμ
63
80
Ακρίβεια επανατοποθέτησης της μεταφοράς του φορέα εργαλείου
Σημ.
±1.6
±1.6
Αν μπορούσα να διαλέξω εργαλείο κοντά
χμ
- Ναι, ναι.
- Ναι, ναι.
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
χμ
926
936
Βάρος της μηχανής
χιλιόγραμμο
2600
3500
Συνολική ικανότητα τροφοδοσίας
KVA
23
23
Συνολικές διαστάσεις ((LxWxH)
χμ
1830 × 1580 × 1650
2295 × 1680 × 1650
Τυπική διαμόρφωση:

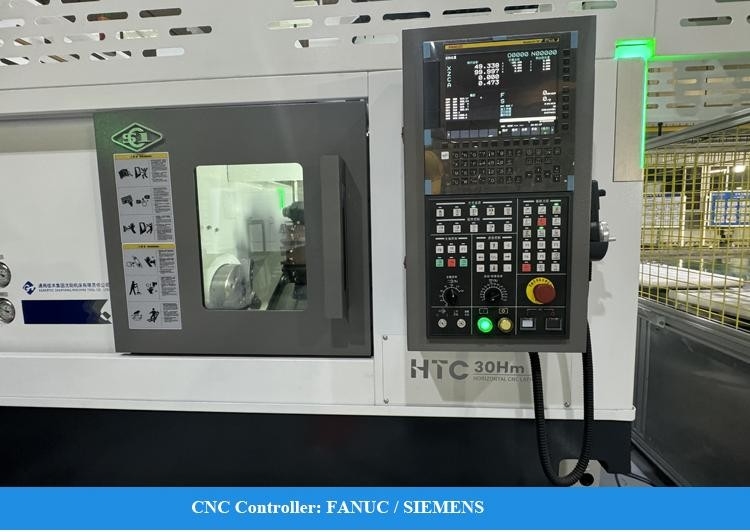

1Σύστημα FANUC-0i-TF Plus (5) (Σειρά H/S)
2Σύστημα GSK988TA (Σειρά Q)
3"Στρίψιμο τύπου μανίκι"
4Κύλινδρο πετρελαίου με κούφιο τσακ
5Οκτάστασιο φορτηγό εργαλείων σερβο
Προαιρετική διαμόρφωση:
1Σύστημα Siemens
2,Διαμέτρηση ρύθμισης εργαλείου
3,12 σταθμών τροφοδοσίας εργαλείων
4,Μέτρηση του εργασιακού τμήματος
5"Καροτσάκι εργαλείων ηλεκτρικής ενέργειας"
6Συλλέκτης ομίχλης πετρελαίου
7"Απομακρυντική μονάδα οπίσθιας θραύσης"
8Ανίχνευση ζημιών εργαλείου
9Πνευματική πόρτα.


Η Υπηρεσία μας:

Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση

Γιατί να μας επιλέξετε:
◆ Ανώτατη αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
◆ 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
◆ Ανώτατης τεχνολογίας κατασκευαστής με ικανότητα έρευνας και σχεδιασμού
◆ Σταθερό και ώριμο σύστημα προμήθειας
◆ Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
◆ Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
◆ Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Για εμάς:
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 10
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα καλούπια και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας:
Τεχνητή μηχανή CNC HTC30H υψηλής ακρίβειας επεξεργασία διαφόρων μικρών εξαρτημάτων Τεχνητή μηχανή CNC 11

Γενικά ερωτήματα:

Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;

Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
