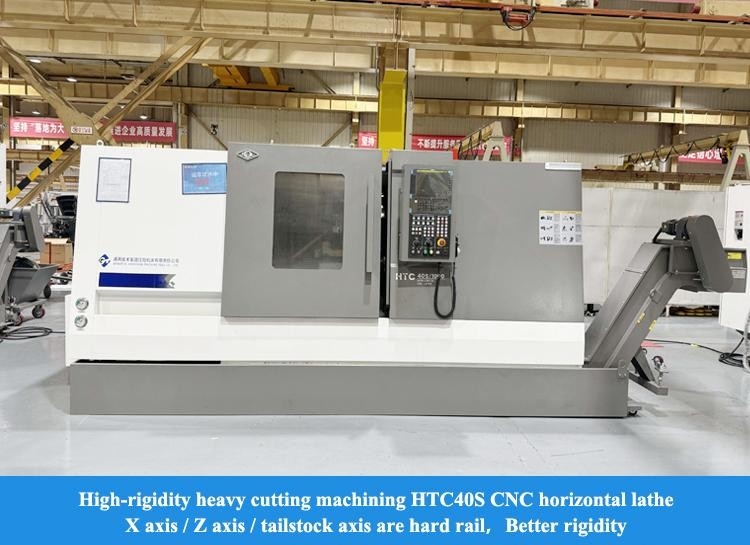

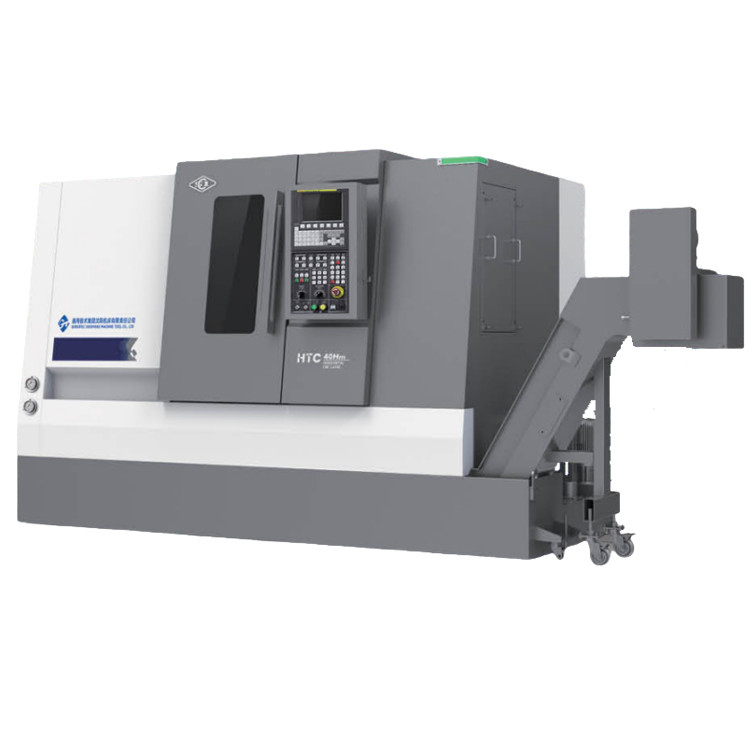

SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe

SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe

Μεγάλη διάσταση CNC lathes

Στροφή CNC υψηλής ακαμψίας

Τρίκτης CNC 4000r/min

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO certification

Αριθμό μοντέλου:

HTC40S

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Μάρκα:
SMTCL
Model Number:
HTC40S
CNC or Not:
CNC
Key word:
Horizontal CNC Lathe
Max.cutting length:
1500mm
Max. cutting dia.:
500mm
Max. swiming dia.over bed:
600mm
X axis travel:
270mm
Z axis travel:
1628mm
Spindle speed:
4000 r/min
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1
Συσκευασία λεπτομέρειες
Το ξύλινο κιβώτιο, το τενεκεδένιο μπαούλο, άλλες ναυτικές συσκευασίες.
Χρόνος παράδοσης
45-60 ημέρες
Όροι πληρωμής
Τ/Τ, L/C, Western Union
Δυνατότητα προσφοράς
50 σετ ανά μήνα
Περιγραφή του προϊόντος

SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 0

Περιγραφή του προϊόντος:

SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα εστίασης 4000r/min Σκίτη CNC Lathe
Τεχνητήρας CNC HTC40Sέχει μοναδικά πλεονεκτήματα όσον αφορά τη σχεδίαση του σκληροποιημένου μονοπατιού, το οποίο έχει υποβληθεί σε ειδικές τεχνικές επεξεργασίας και έχει εξαιρετικά ισχυρή ακαμψία,που μπορούν να αντέξουν αποτελεσματικά βαριά φορτία κοπής.
Κατά τη διάρκεια ισχυρών διαδικασιών μηχανικής επεξεργασίας, έχει εξαιρετική σταθερότητα, εξασφαλίζοντας ότι η ακρίβεια της μηχανικής επεξεργασίας παραμένει αμετάβλητη.Το υψηλής ακρίβειας σκληρυμένο σύστημα καθοδήγησης επιτρέπει στο εργαλείο μηχανής να έχει ακριβείς τροχιές κίνησης κατά τη λειτουργία. Είτε πρόκειται για την επεξεργασία τμημάτων άξονα ή δίσκου,μπορεί να επιδείξει εξαιρετικές επιδόσεις και εφαρμόζεται ευρέως στους τομείς μηχανικής επεξεργασίας με υψηλές απαιτήσεις για ακρίβεια και σταθερότητα.

Χαρακτηριστικά του προϊόντος:

1Υψηλή ακρίβεια.
◆ Υψηλής ακρίβειας βίδα και σιδηροτροχιά καθοδήγησης
◆ Υψηλής ακρίβειας ρουλεμάνια
◆ Μετρήσεις των προτύπων της διαδικασίας
◆ Υψηλής ακρίβειας κανόνας πλέξης
2Υψηλή αποδοτικότητα
Εφαρμογή κώδικα μονάδων συστήματος
◆ Πλήρης λειτουργική διαμόρφωση, που επιτρέπει την έξυπνη παραγωγή
◆ Υψηλής απόδοσης πύργος εφοδιασμού
◆ Υψηλής απόδοσης, βαριά κόψιμο σπινθήρα

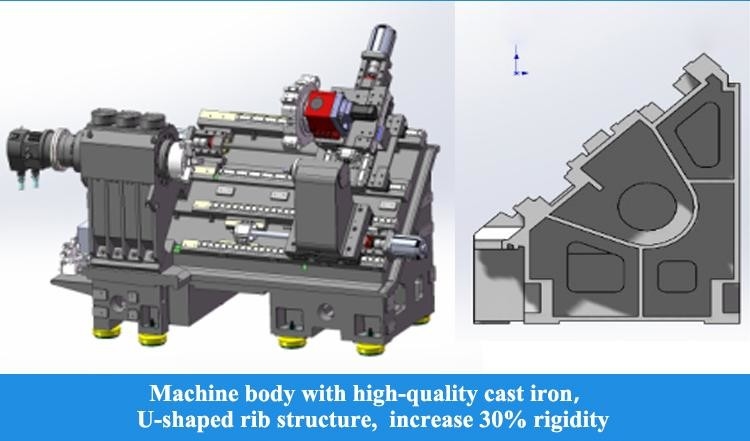

3Υψηλή ακαμψία
◆ Υψηλής ποιότητας κρεβάτι από χυτοσίδηρο κ.λπ.
◆ Κλειδιά: νυχτερινό κουτί
◆ Μεγάλη ισχύς και υψηλή ροπή σπιντέλ
◆ Πύργος εργαλείου υψηλής ακαμψίας

Πληροφορίες για το προϊόν:

SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 1
Γρήγορη ταχύτητα κίνησης: 30m/min
Ο κινητήρας εφοδιασμού συνδέεται απευθείας με τη βίδα σφαίρας μέσω ζεύξης, μειώνοντας τους ενδιάμεσους συνδέσμους και επιτυγχάνοντας μεταφορά χωρίς κενά.Οι σιδηρόδρομοι καθοδήγησης του άξονα X και Z υιοθετούν εισαγόμενες γραμμικές σιδηρόδρομους καθοδήγησης κυλίνδρων για να εξασφαλίσουν υψηλή ακαμψία, καλή δυναμική απόδοση και ακρίβεια, αύξηση της ταχύτητας λειτουργίας και βελτίωση της αποδοτικότητας της παραγωγής.


SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 2
Διορθωτικό σέρβο
Το κέλυφος μπορεί να μετακινηθεί με προαιρετική τροφοδοσία,που μπορεί να ελέγχει με ακρίβεια και να ρυθμίζει ευέλικτα την ταχύτητα κίνησης του αποτομής και την εργασιακή δύναμη συμπίεσης σύμφωνα με τις απαιτήσεις επεξεργασίας, επιτρέποντας στην ουρά να πλησιάσει γρήγορα το εργασιακό κομμάτι και να σφίξει χωρίς αντίκτυπο και μπορεί να παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τη θέση σφίξης.βελτίωση της παραγωγής
Το μοντέλο αυτό χρησιμοποιεί ένα άνω και ένα κατώτερο διαχωρισμένο κέλυφος, εύκολο στη ρύθμιση της ακρίβειας και βελτιώνει την αποτελεσματικότητα της συντήρησης.
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 3
Δύο σταθερές προεπιταγμένες δομές
Ο άξονας Χ αναπτύσσει διπλή σταθερή δομή στήριξης και χρησιμοποιεί μια προελαστική βίδα για την αποτελεσματική αντιστάθμιση της παραμόρφωσης προελαστικής και της αύξησης της θερμοκρασίας.Συνεργάζεται με μια ειδική δομή σφράγισης για να μειώσει την αύξηση της θερμοκρασίας της βίδα, επιτυγχάνοντας έτσι υψηλή ακρίβεια και υψηλή ακρίβεια της σταθερότητας τροφοδοσίας εργαλείου μηχανής
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 4
Διαμόρφωση άξονα Y
Η προαιρετική διαμόρφωση με άξονα Y, σε συνδυασμό με τον πύργο που τροφοδοτείται από BMT, την υψηλής ακρίβειας δομή άξονα C και μια ποικιλία από θύλακες εργαλείων με κινητήρα, μπορούν να πραγματοποιήσουν σύνθετη επεξεργασία επιφάνειας με μια μόνο εγκατάσταση.
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 5
Στροφή σφαίρας υψηλής ακρίβειας
Χρησιμοποιεί εισαγόμενη υψηλής ποιότητας βίδα C3 και σιδηρόδρομο καθοδήγησης H και οδηγείται απευθείας από κινητήρα εφοδιασμού για την επίτευξη εξαιρετικής ακρίβειας λειτουργίας.
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 6
Άλλες συσκευές για την κατασκευή οχημάτων
Το εύρος της σιδηροτροχιάς διευρύνεται λογικά, η δομή του συστήματος κίνησης βελτιστοποιείται,Το κύριο σώμα της σέλας του κρεβατιού είναι σχεδιασμένο σε σχήμα τόξου ώστε να εξασφαλίζεται η συνολική ακαμψία των σημαντικών συστατικών..
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 7

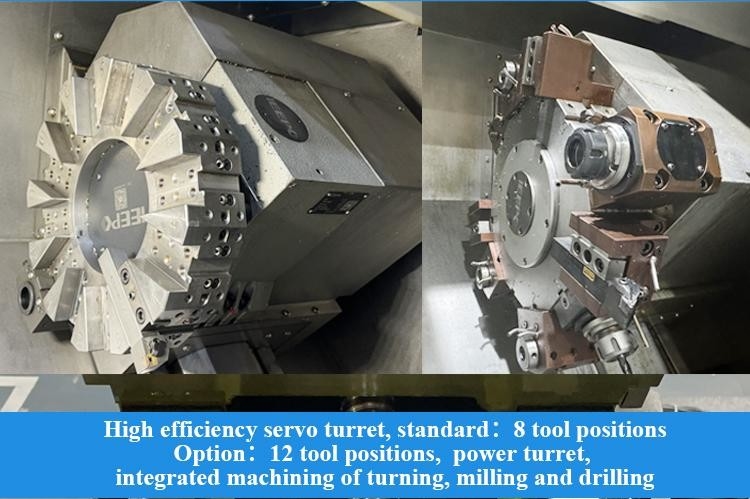

Αποτελεσματικός πύργος με παροχή τροφοδοσίας
Πρότυπη διεπαφή BMT, σύνδεση υψηλής ακαμψίας. Το εργαλείο τροφοδοτείται από διεπαφή DIN1809, η οποία έχει αξιόπιστη μετάδοση και χαμηλό ποσοστό αποτυχίας.Ο κινητήρας κίνησης είναι πλευρικά τοποθετημένος και συμπαγής δομής;Το όχημα είναι εξοπλισμένο με άξονα C υψηλής ακρίβειας και συσκευή πέδησης για την επίτευξη υψηλής αποδοτικότητας ολοκληρωμένης επεξεργασίας της στροφής, της φρέσκας και της τρυπείας.
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 8
Εσωτερικός φορέας εργαλείων ψύξης
Προαιρετικός εσωτερικός φορέας ψύξης εργαλείου και έξοδος νερού από το κέντρο εργαλείου συνειδητοποιούν την αποτελεσματική αφαίρεση τσιπ κατά τη διάρκεια της επεξεργασίας εσωτερικής τρύπας και εξασφαλίζουν την ποιότητα επεξεργασίας
SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 9
Δυνατότητα φρέσκωσης εργαλείων με κινητήρα
Υλικό εργαστηρίου: HT200
Μοντέλο εργαλείου: Φ20 τετραγωνικός ώμος
Τεχνητή μηχανή
Κατάσταση ψύξης: ψύξη με νερό
Δυνατότητα γεώτρησης με οδηγούμενο εργαλείο
Υλικό εργαστηρίου: HT200
Έντυπο εργαλείου: Φ16 τρύπα στροφής
Κατάσταση ψύξης: ψύξη με νερό

SMTCL Hard Rail CNC Lathe HTC40S Υψηλή ακαμψία Μεγάλη διάσταση A2-8 Ταχύτητα σπινδύλης 4000r / min Στρίφωμα κρεβατιού CNC Lathe 10

Παράμετροι προϊόντος:
Άρθρα
Μονάδες
HTC40S/500
HTC40S/1000
HTC40S/1500
Μαξ, κόβω τη διαφορά.
χμ
Φ380
Φ380
Φ500
Μέγιστο μήκος κοπής
χμ
500
1000
1500
Μαξ, κουνήσου πάνω από το κρεβάτι.
χμ
Φ560
Φ560
Φ600
Μαξ. Κουνούσε το διάγραμμα. Πάνω από το κενό κρεβατιού.
χμ
Φ400
Φ400
Φ400
Στρίψιμο

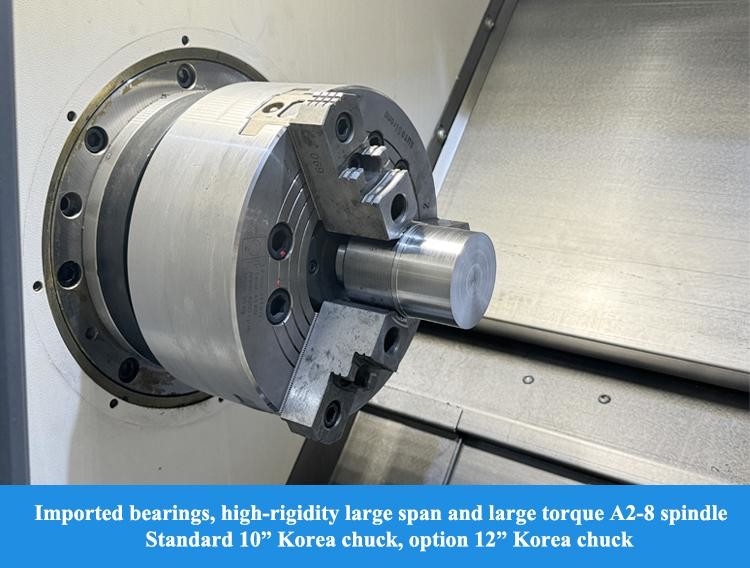

Μοντέλο μύτης με σπινθήρα
-
Α2-8
Α2-8
Α2-8
Εσωτερική διαφάνεια με μπροστινό ρουλέν.
χμ
120
120
120
Σπονδυλικός σπινθήρας και μέγεθος τρύπας

1:20Φ90
1:20Φ90
1:20Φ90
Διάγραμμα της τρύπας του σπινθήρα.
χμ
Φ80
Φ80
Φ80
Μαξ, σταμάτα.
χμ
Φ65
Φ65
Φ65
Σωματική διάταξη χτύπησης.
χιλιοστό
10 ίντσες.
10 ίντσες.
10 ίντσες.
Πεδίο ταχύτητας σπινθήρα
r/min
4000
4000
3500
Μέγιστη ροπή σπινθήρα
Ε.μ.
180 ((769r/min)
180 ((769r/min)
229 ((592 r/min)
Ονομαστική ροπή σφαιριδίου
Ε.μ.
300 ((576r/min)
300 ((576r/min)
377 ((443 r/min)
Η ισχύς εξόδου του κύριου κινητήρα συνεχής/30 min.
kW
15/18.5
15/18.5
15/18.5
Άξονας X/Z
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Χ
χμ
20
20
20
Γρήγορη ταχύτητα διασταύρωσης στον άξονα Z
χμ
20
20
20
Ταξίδι στον άξονα Χ
χμ
200
200
270
Ταξιδεύσεις στον άξονα Z
χμ
560
1025
1628
Κουτσούκ
Ταξιδεύσεις απορροής
χμ
350
770
1628

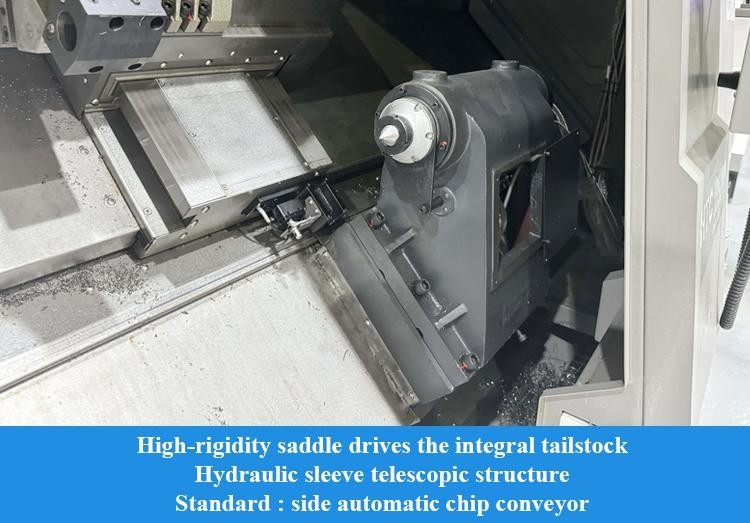

Μέθοδος οδήγησης από την ουρά

Αντίσταση της σέλας
Αντίσταση της σέλας
Αντίσταση της σέλας
Ταξίδι με μανίκι
χμ
100
100
100
Το μανίκι της ουράς.
χμ
Φ100
Φ100
Φ100
Κωνικό σχοινί της ουράς

MT- 4
MT- 4
MT- 4
Πύργος εργαλείου
Σχήμα πύργου εργαλείου

Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Οριζόντιος πύργος παροχής υπηρεσιών 8 σταθμών
Υψόμετρο κέντρου
χμ
100
100
100
Ακρίβεια επανατοποθέτησης της μεταφοράς του φορέα εργαλείου
Σημ.
±1.6
±1.6
±1.6
Αν μπορούσα να διαλέξω εργαλείο κοντά
χμ
- Ναι, ναι.
- Ναι, ναι.
- Ναι, ναι.
Άλλα
Απόσταση μεταξύ του κέντρου του σπινέλου και του δαπέδου
χμ
1015
1015
1022
Βάρος της μηχανής
χιλιόγραμμο
4300
5000
6500
Συνολική ικανότητα τροφοδοσίας
KVA
42
42
45
Συνολικές διαστάσεις ((LxWxH)
χμ
2870×1890×1900
3750 × 1890 × 1900
4600×2050×1960
Τυπική διαμόρφωση:

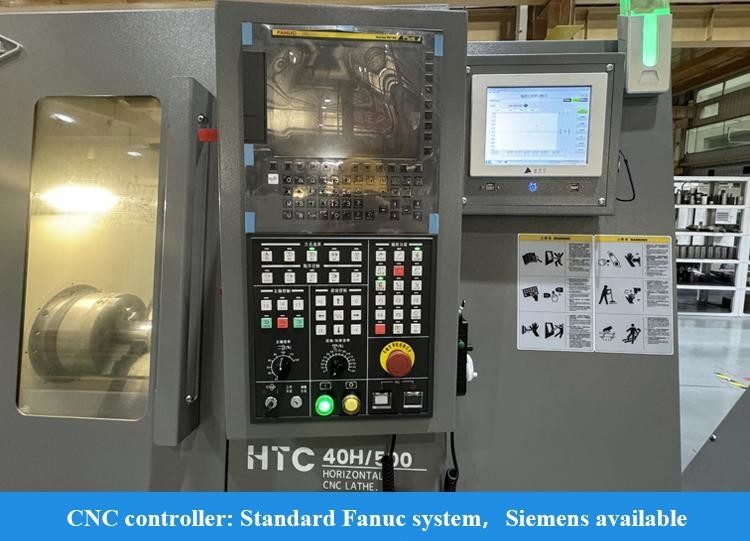

1Σύστημα FANUC-0i-TF Plus (5) (Σειρά H/S)
2Σύστημα GSK988TA (Σειρά Q)
3"Στρίψιμο τύπου μανίκι"
4Κύλινδρο πετρελαίου με κούφιο τσακ
5Οκτάστασιο φορτηγό εργαλείων σερβο
Προαιρετική διαμόρφωση:
1Σύστημα Siemens
2,Διαμέτρηση ρύθμισης εργαλείου
3,12 σταθμών τροφοδοσίας εργαλείων
4,Μέτρηση του εργασιακού τμήματος
5"Καροτσάκι εργαλείων ηλεκτρικής ενέργειας"
6Συλλέκτης ομίχλης πετρελαίου
7"Απομακρυντική μονάδα οπίσθιας θραύσης"
8Ανίχνευση ζημιών εργαλείου
9Πνευματική πόρτα.
