SMTCL Πολυεπιχειρησιακό σύστημα Fanuc CNC Στρογγυλομηχανή T5.2-500Q Μεταλλική επεξεργασία Στρογγυλομηχανή CNC
Λεπτομέρειες για το προϊόν
| Μάρκα: | SMTCL | Αριθμό μοντέλου: | T5,2-500Q |
|---|---|---|---|
| Σύστημα ελέγχου CNC: | GSK/FANUC/SIEMENS | Cnc ή όχι: | CNC |
| Λέξη κλειδί: | Μηχάνημα CNC τόρνου με κεκλιμένο κρεβάτι | Ταξίδι (Άξονας X) (mm): | 200 |
| Ταξίδι (Άξονας Z) (mm): | 560 | X/Z ταχεία διάβαση: | 30μ/λεπτό |
| Εργαλείο Ταχυδρομικοί Σταθμοί: | 8 | Μέγ. Ταχύτητα ατράκτου (rpm): | Μέγ. Ταχύτητα ατράκτου (rpm) |
| Μέγ. Μήκος περιστροφής (mm): | 500 | Μέγ. Κούνια πάνω από το κρεβάτι: | Φ560 |
| Μέγ. ταλάντευση πάνω από τσουλήθρα: | Φ350 | Μέγ. κοπής διά.: | Φ360 |
| Επισημαίνω |
Πολλαπλό Σκοπό Slant Bed CNC Τεχνουργήματα,Στρογγυλομηχανή CNC ακριβείας,3 Άξονες Τριγωνική Κεραμική Στροφή CNC |
||
Περιγραφή του προϊόντος

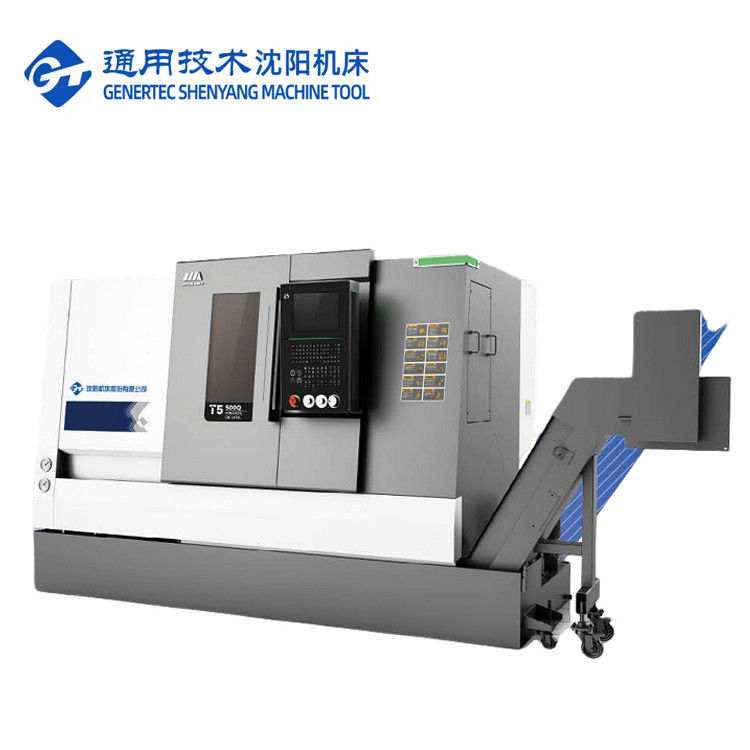

SMTCL Πολλαπλής χρήσης CNC Lathe T5.2-500Q Fanuc Σύστημα μεταποίησης μετάλλων 3 άξονες Σκίτος κρεβάτι CNC Lathe
Η οριζόντια μηχανή CNC σειράς T5Q, συνδυάζοντας την έξυπνη τεχνολογία ελέγχου και την προηγμένη τεχνολογία παραγωγής, έχει υψηλή ακρίβεια, υψηλή απόδοση και υψηλή ακαμψία κοπής.Το λογισμικό ανάλυσης πεπερασμένων στοιχείων χρησιμοποιείται για τη βελτιστοποίηση του σχεδιασμού, αναλύουν την κατανομή των σημείων άγχους, μειώνουν την παραμόρφωση των εξαρτημάτων και επιτυγχάνουν την βέλτιστη δομή ολόκληρης της μηχανής.Τα κύρια χύτευμα είναι όλα κατασκευασμένα από υλικά χυτοσίδερου υψηλής αντοχής, η οποία εξασφαλίζει την ελαχιστοποίηση των δονήσεων κατά τη διάρκεια της διαδικασίας κοπής και βελτιώνει την ακρίβεια της μηχανικής και τη σταθερότητα της κοπής.
- C3 προεξορτισμένη μολυβδούρα
- Τεχνολογία αντιστάθμισης σφαλμάτων
- Ποσοτικοποίηση του προτύπου διαδικασίας
- Δύο άξονες υψηλή και γρήγορη ταχύτητα κίνησης

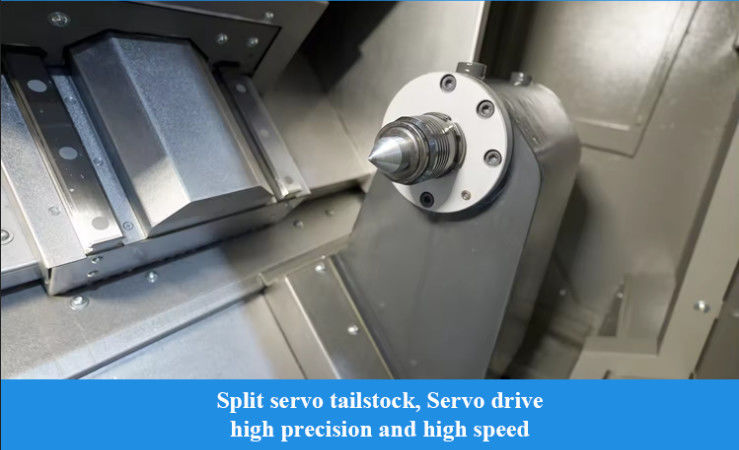

- Χωρισμένη σέρβο ουρά
- Πύργος κοπής με υψηλή απόδοση

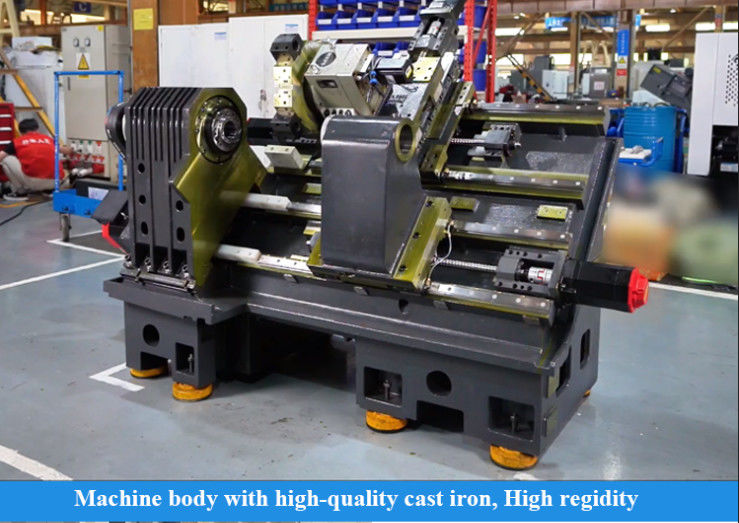

- Υψηλής ποιότητας κρεβάτι χυτοσίδηρου και άλλα χυτοσυσκευάσματα
- Μεγάλο διάστημα διπλής σειράς κυλινδρικού ρυμουλκουμένου ελαστικού ρυμουλκού
- Αντιελαστική δομή σέλας
| Άρθρο | Μονάδα | Τ5.2-500Q | T5.2-1000Q | |
| Μέγιστη διάμετρος περιστροφής | χμ | Φ360 | Φ360 | |
| Μέγιστο μήκος στροφής | χμ | 500 | 500 | |
| Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι | χμ | Φ560 | Φ560 | |
| Μέγιστη διάμετρος κλίσης πάνω από το διασταυρούμενο διαδρόμιο | χμ | Φ350 | Φ350 | |
| Στρίψιμο | Τύπος μύτης σπινθήρα | Α2-6 | Α2-6 | |
| Εσωτερική διάμετρος του εμπρόσθιου ρουλεμπορίου | χμ | 100 | 100 | |
| Στρίψιμο του σπινδέλου | 1:20; Φ70 | 1:20; Φ70 | ||
| Στρίψιμο σπινθήρα | χμ | Φ65 | Φ65 | |
| Μέγιστο διάμετρος ράβδου | χμ | Φ50 | Φ50 | |
| Τυποποιημένη διάμετρος στροφής | χιλιοστό | 8 | 8 | |

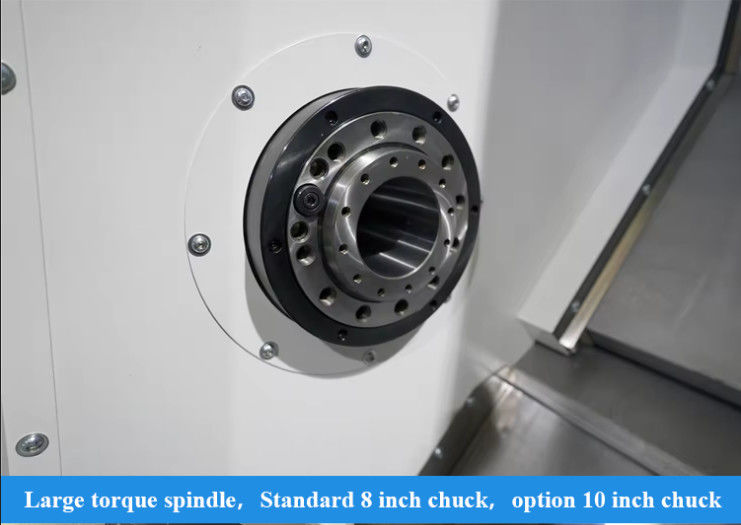

| Μέγιστη ταχύτητα σπινθήρα | r/min | 4500 | 4500 | |
| Ονομαστική ροπή σπινθήρα | Νμ | 136 ((769r/min) | 136 ((769r/min) | |
| Μέγιστη ροπή σφαιριού | Νμ | 245 ((576r/min) | 245 ((576r/min) | |
| Κύρια ισχύς εξόδου κινητήρα συνεχής /15 λεπτά | kW | Ασφάλεια, 1/15 | Ασφάλεια, 1/15 | |
| Δύο άξονες | Ταχεία διαδρομή του άξονα X/Z | m/min | 30 | 30 |
| Ταξιδεύσεις στον άξονα Χ | χμ | 200 | 200 | |
| Ταξιδεύσεις στον άξονα Z | χμ | 560 | 1050 | |
| Κουτσούκ | Ταξιδεύσεις απορροής | χμ | 500 | 950 |
| Στενές φτερούγες από ουρά | Μορς | MT-5 | MT-5 | |
| Πύργος | Σχήμα πύργου | Οριζόντια 8 θέσεις σέρβο πύργος | Οριζόντια 8 θέσεις σέρβο πύργος | |
| Κεντρικό ύψος του πύργου | χμ | 80 | 80 | |
| Στροφή του πύργου και επαναλαμβανόμενη ακρίβεια θέσης | Σημ. | ±1.6 | ±1.6 | |
| Αν το κοπτήρα μπορεί να επιλεγεί κοντά | - Ναι, ναι. | - Ναι, ναι. | ||
| Άλλα | Απόσταση από το κέντρο του σπινέλου έως τον πυθμένα του στρώματος | χμ | 1015 | 1015 |
| Καθαρό βάρος μηχανής | χιλιόγραμμο | 4200 | 4750 | |
Τυπικές προδιαγραφές:
|
Επιλογές:
|
|||
| Συνολική ικανότητα τροφοδοσίας | kVA | 27 | 27 | |
| Συνολικές διαστάσεις (μήκος X πλάτος X ύψος) | χμ | 2750×1890×1900 | 3620 × 1890 × 1900 | |
- Κάθε κομμάτι πρέπει να επιθεωρηθεί.
- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
- Περισσότερα από 200 στοιχεία ελέγχου
- Επεξεργασία δειγμάτων κάθε μηχανής
- 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
- Υψηλή αίσθηση ποιότητας, τα αιτήματα των πελατών έρχονται πρώτα
- 30 χρόνια + Ιστορία Ε & Α, η εταιρεία ιδρύθηκε το 1993
- Κατασκευαστής υψηλής τεχνολογίας με ικανότητα έρευνας και σχεδιασμού
- Σταθερό και ώριμο σύστημα εφοδιασμού
- Νέοι ενεργοί πωλητές και μηχανικοί για άμεσες υπηρεσίες ((24 ώρες online)
- Αναβάθμιση του μηχανισμού σύμφωνα με την εργονομία και την εύκολη συντήρηση
- Η αρχή σχεδιασμού της δομής μας: εύκολη συντήρηση και εγκατάσταση, χαμηλό κόστος συντήρησης, δεν επηρεάζει την παραγωγή
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, στο κατακόρυφο κέντρο μηχανικής, στο οριζόντιο κέντρο μηχανικής, στο κέντρο μηχανικής γάντιας, στο κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.
Το εργοστάσιο μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή εργαλειομηχανών.Ήταν ένας από τους ηγέτες της βιομηχανίας μηχανών εργαλείων της Κίνας και η μεγαλύτερη κατασκευή μηχανών εργαλείων στην ΚίναΤα προϊόντα μηχανημάτων εργαλείων καλύπτουν τις αυτοκινητοβιομηχανίες, την αεροπορία, τις νέες ενέργειες, τις κατασκευαστικές μηχανές, τα πλοία, τις βαλβίδες αντλιών, τα ρουλεμάν, την ηλεκτρονική 3C, τα μούχλα και άλλες βιομηχανίες.Παίρνουμε την αποστολή της παροχής των μηχανών εργαλείων με την κορυφαία τεχνολογία, υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
- Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;
Είμαστε εταιρεία παραγωγής.
- Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνήθιστο Lathe, Τρυπική Μηχανή, Ραδιακή Τρυπική Μηχανή, και ούτω καθεξής.
- Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποτελεσματικότητα.
- Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής. - Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη - Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της διαδικασίας παραγωγής είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση. - Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
- Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
