HTC40E/500 οριζόντιος CNC κρεβατιών ραπίσματος έλεγχος SMTCL SYMG μηχανών GSK988TA Fanuc τόρνου 15KW 11KW
Λεπτομέρειες για το προϊόν
| Product name: | HTC40E /500 Horizontal Slant Bed CNC Lathe | Max. cutting length: | 500mm |
|---|---|---|---|
| Max. cutting diameter: | 360 mm | Max. swing diameter over slide: | 320 mm |
| Type of spindle head: | A2-6 | Spindle bore diameter: | ø65 |
| Spindle speed range: | 50-4500 r/min | Main motor power: | 15KW/11KW (30 minutes/ continuous) |
| Max. output torque of spindle: | 177Nm ( GSK988TA control system) | Standard type of Turret: | Horizontal 8 tool stations |
| Επισημαίνω |
HTC40E CNC κρεβατιών ραπίσματος τόρνος,GSK988TA CNC κρεβατιών ραπίσματος τόρνος,11KW οριζόντιος CNC τόρνος |
||
Περιγραφή του προϊόντος

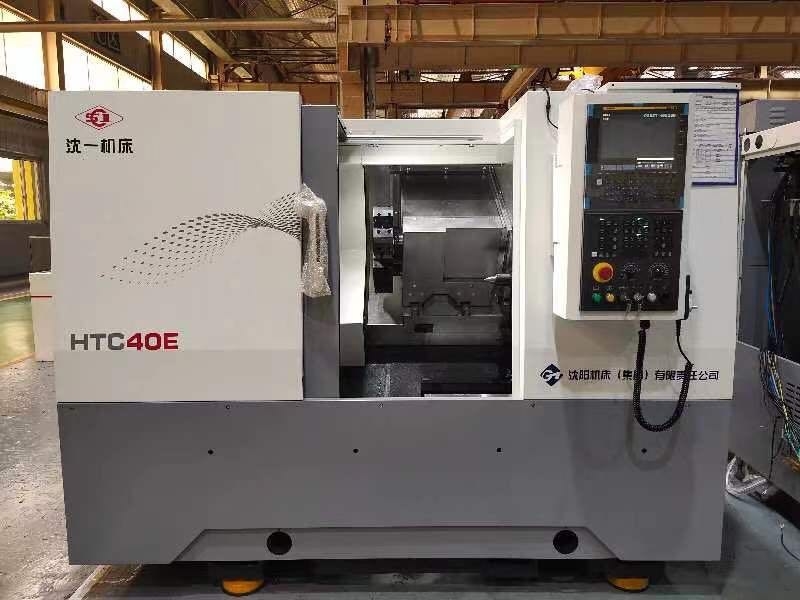

Υπερ-οικονομικά αποδοτικό χαμηλό ποσοστό αποτυχίας HTC40E Οριζόντια κλίση κρεβατιού CNC lathes
Οργάνωση εργαλείου μηχανής
Ενσωματωμένη μονάδα σφινδέλου, μειώνει την απώλεια ισχύος της μηχανικής μετάδοσης, γρήγορη και σταθερή εκκίνηση, με χαμηλή αύξηση της θερμοκρασίας, μικρή θερμική παραμόρφωση, υψηλή ακρίβεια χαρακτηριστικά.
Το υλικό του κρεβατιού είναι κατασκευασμένο από χυτοσίδηρο υψηλής πυκνότητας με υψηλή αντοχή και καλή απορρόφηση κρούσεων.
Κλειστό θάλαμο εκφόρτωσης κομματιών, για να διασφαλιστεί ότι το υγρό κοπής δεν θα ρέει, εύκολο για τη συλλογή κομματιών σιδήρου.

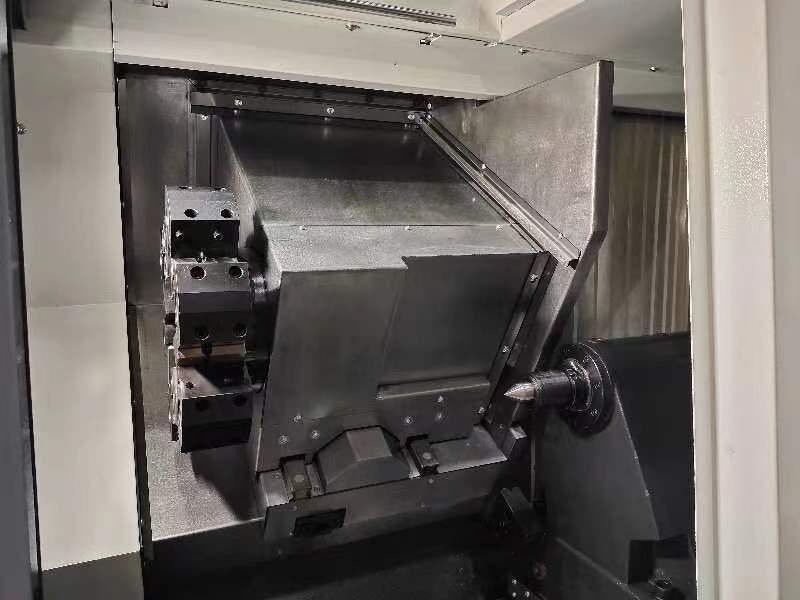

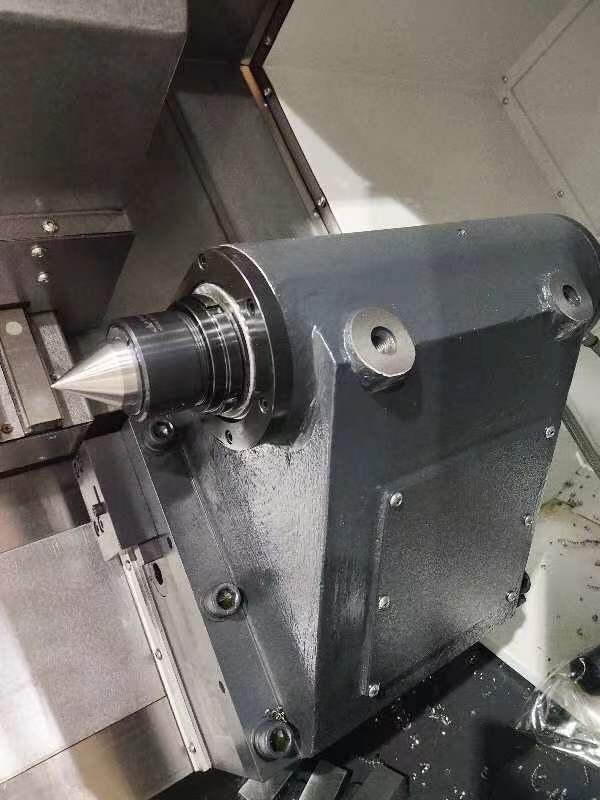

Κάθισμα πίσω από το κρεβάτι, με ενσωματωμένο συρόμενο σιδηρόδρομο καθοδήγησης, τηλεσκοπικό μανίκι, χειροκίνητη κλειδαριά, καλή ακαμψία.
Ένα στρώμα κάλυψη έλξης, ανεξάρτητο ένα στρώμα κάλυψη έλξης είναι τοποθετημένη μέσα στο εργαλείο μηχανή για να μειώσει τα επίπεδα, να μειώσει τα λάθη, όχι μόνο αδιάβροχο και σιδηροειδή κάλυψη,αλλά μπορεί επίσης να κινηθεί σε υψηλή ταχύτητα και χαμηλό θόρυβο.
Βασικές τεχνικές παραμέτρους
| Άρθρα | Μονάδα | HTC40E/300 | HTC40E/500 | ||
| Μέγιστη διάμετρος κλίσης πάνω από το κρεβάτι | χμ | 500 | 500 | ||
| Μέγιστο μήκος κοπής | χμ | 300 | 500 | ||
| Μέγιστη διάμετρος κοπής | χμ | 360 | 360 | ||
| Μέγιστη διάμετρος κλίσης στο διαδρόμιο | χμ | 320 | 320 | ||
| Πύργος σπινθήρα | Α2-6 | Α2-6 | |||
| Διάμετρος τρύπας σπινθήρα | χμ | 65 | 65 | ||
| Διάμετρος μέγιστης διάμεσης ράβδου | χμ | 50 | 50 | ||
| Μονή σπινθήρα | Πεδίο ταχύτητας σπινθήρα | r/min/Nm | 50~4500/177 | 50~4500/177 | |
| Κεφαλαία | Μέγιστη ροπή εξόδου του σπινέλου | ||||
| Κεντρικός κινητήρας | 30 λεπτά / συνεχή | kW | Ασφάλεια, 15/11 | Ασφάλεια, 15/11 | |
| Τυπική γροθιά | Διάμετρος σχοινίς | χιλιοστό | 8' | 8' | |
| Ταχύτητα κίνησης στον άξονα Χ | m/min | 30 | 30 | ||
| Γρήγορη ταχύτητα κίνησης στον άξονα Z | m/min | 30 | 30 | ||
| Ταξίδι στον άξονα Χ | χμ | 200 | 200 | ||
| Ταξιδεύσεις στον άξονα Z | χμ | 320 | 550 | ||
| Στρίψιμο της ουράς | χμ | _ | 350 | ||
| Κωνικό σπινθήρα σπινθήρα | Μορς | _ | 5# | ||
| Πάνω στροφή | χμ | _ | 100 | ||
| Τυπικό έντυπο για τον κάτοχο εργαλείου | Οριζόντιο σταθμό 8 | Οριζόντιο σταθμό 8 | |||
| Μέγεθος εργαλείου | Εξωτερικό μαχαίρι | χμ | 25×25 | 25×25 | |
| Διάμετρος ράβδου γεώτρησης | χμ | 40 | 40 | ||
| Ακριβότητα επεξεργασίας | IT6 | IT6 | |||
| Εξωτερική τραχύτητα του επεξεργασμένου εργαστηρίου | μm | Ρα1.6 | Ρα1.6 | ||
| Ακριβότητα θέσης | Άξονας Χ | χμ | 0.008 | 0.008 | |
| Άξονας Z | χμ | 0.008 | 0.008 | ||
| Επαναλαμβανόμενη ακρίβεια θέσης | Άξονας Χ | χμ | 0.004 | 0.004 | |
| Άξονας Z | χμ | 0.004 | 0.004 | ||
| Δυνατότητα βάρους | Τύπος δίσκου | χιλιόγραμμο | 200 | 200 | |
| Μέρη άξονα | χιλιόγραμμο | _ | 500 | ||
| Βάρος της μηχανής | χιλιόγραμμο | 3400 | 3650 | ||
| Εμφάνιση μηχανής εργαλείου | Διάστημα × πλάτος × ύψος | χμ | 2400 × 1900 × 1850 | 2400 × 1900 × 1850 | |
Τυπική διαμόρφωση
Σύστημα CNC GSK988TA
Ταϊβάν 8 ̊ στερεό σχοινί
Διορθωτικός πύργος
Υδραυλικές στροφές
Εισαγόμενα ρουλεμάνια
Οικιακή Στροφή και οδός καθοδήγησης
Αυτόματο σύστημα λίπανσης
Αυτόματο σύστημα ψύξης
Φωτισμός
Πλήρης προστασία από ψεκασμό
Τελεσκοπικά καλύμματα
Προαιρετική διαμόρφωση
Σύστημα ελέγχου Fanuc
Ταϊβάν 8 ̊ κούφια γροθιά
12 θέσεις σερβοπύργος
Εισαγόμενες βίδες και οδοιπορείες από μόλυβδο
Αυτοκινητό μεταφορέα τσιπ και διάγραμμα τσιπ
Αυτοματοποιημένος τροφοδότης ράβδου
Πύργος ηλεκτρικού εργαλείου
Πλεονέκτημα της μηχανής

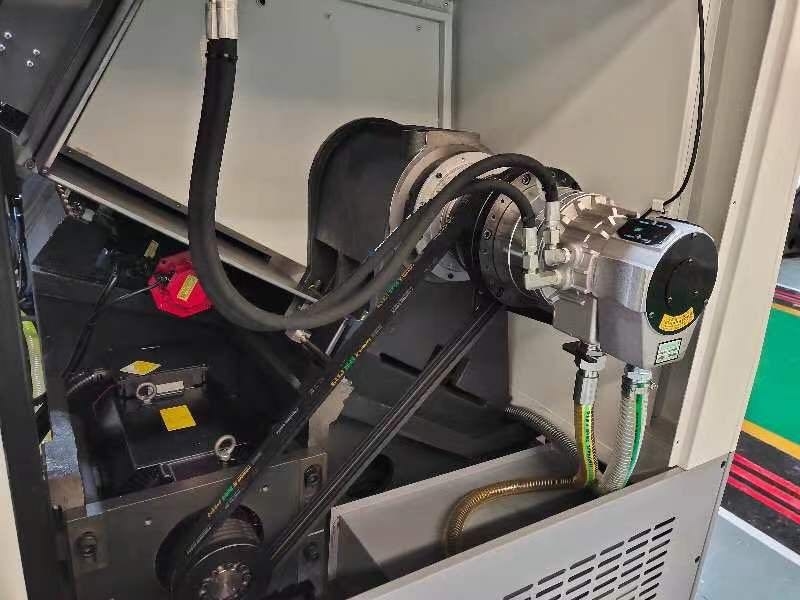

Ι. Στενή δομή κίνησης ζώνης σε V
Μέσα από την τροχαία ζώνης κατευθείαν οδήγηση της περιστροφής του σπινδέλου, μειώστε την απώλεια ισχύος της μηχανικής μετάδοσης, ξεκινήστε γρήγορα και σταθερά.
ΙΙ.Σερβοεξυπηρέτηση εργαλείων
Οδηγείται από κινητήρα servo, υψηλής ακρίβειας και υψηλής αξιοπιστίας, μπορεί να ανταποκριθεί στις απαιτήσεις υψηλής απόδοσης και γρήγορης αλλαγής εργαλείου.
ΙΙΙ.Ο ενσωματωμένος κωδικοποιητής σπινδέλου
Ο ειδικός κωδικοποιητής σφινδέλου ακυρώνει τον συγχρονισμένο μηχανισμό μετάδοσης ζώνης, μειώνει αποτελεσματικά το ποσοστό αποτυχίας.
IV.Δύο άξονες τροφοδοσίας
Ο άξονας Χ και ο άξονας Ζ κινούνται από ελεγκτικό κινητήρα και συνδέονται απευθείας με στροφή σφαίρας μέσω ελαστικής ζεύξης.
Δύο άξονες σιδηρόδρομος καθοδήγησης υιοθετεί κυλιόμενο σιδηρόδρομο καθοδήγησης, ο σιδηρόδρομος καθοδήγησης είναι τέσσερις κατευθύνσεις ίσου τύπου φορτίου, υψηλής ακρίβειας φορτίο βελτιώνει σημαντικά την ακρίβεια επεξεργασίας και την αποδοτικότητα της παραγωγής
