TN 500 βαρέων καθηκόντων μηχανή στροφής 3 άξονα υδραυλικό 4000rpm
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | TN 500 3-Axis γυρίζοντας κέντρα | Μέγεθος τσοκ: | 8» |
|---|---|---|---|
| Μέγιστο μήκος κομματιών προς κατεργασία: | 650mm | Max.Swing Dia. Πέρα από το κρεβάτι: | Ø500 χιλ. |
| Μέγιστη ταλάντευση Dia. Πέρα από τη φωτογραφική διαφάνεια: | 280 χιλ. | Μύτη αξόνων: | A2-6 |
| Μέγιστη ταχύτητα αξόνων: | 4000 περιστροφές/λεπτό | Δύναμη κύριων μηχανών: | 15 KW |
| Αριθ. των σταθμών εργαλείων: | 12-σταθμοί | Τύπος tailstock: | Υδραυλικό *LM |
| Επισημαίνω |
3 βαρέων καθηκόντων μηχανή στροφής άξονα,TN 500 βαρέων καθηκόντων μηχανή στροφής |
||
Περιγραφή του προϊόντος

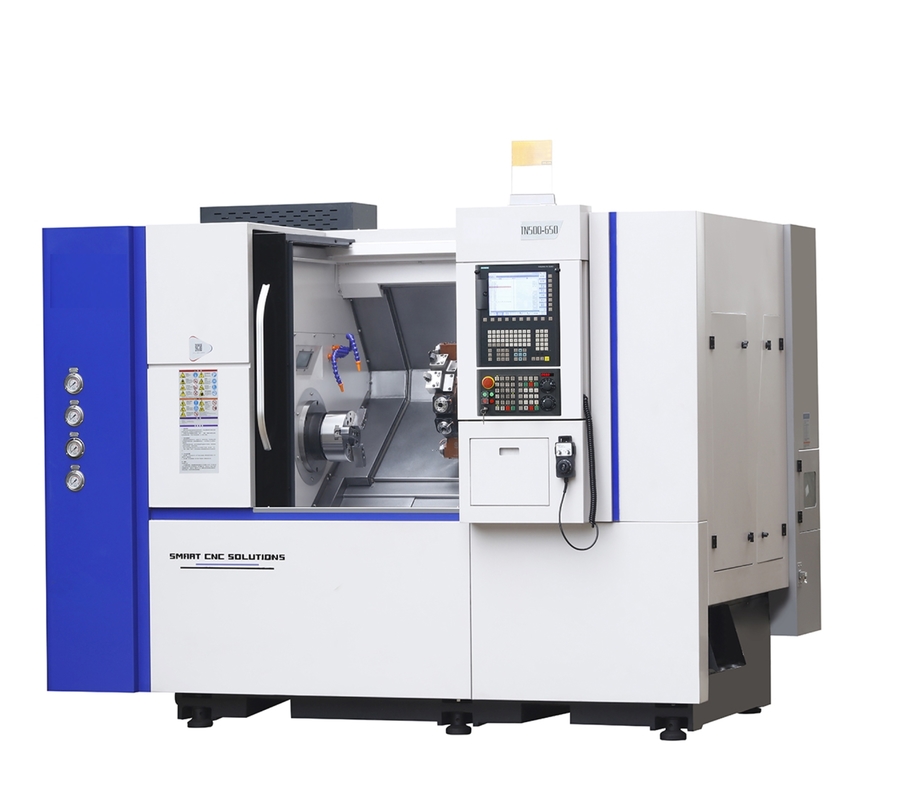

TN500 3-Axis γυρίζοντας κέντρα

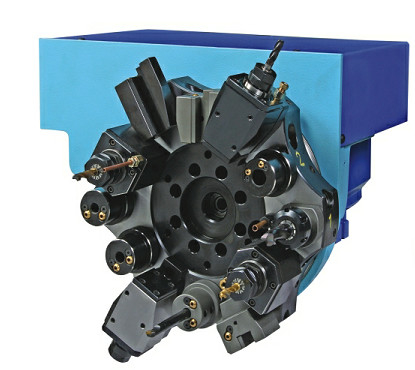

Ο πυργίσκος δύναμης 12 σταθμών επιτρέπει στο χειριστή για να επεξεργαστεί απλό στη μηχανή στα σύνθετα κομμάτια προς κατεργασία με μια εύκολη λειτουργία οργάνωσης. Αυτά τα πρότυπα χαρακτηρίζουν επίσης έναν άμεσο άξονα Drive (ενσωματωμένη μηχανή) που φθάνει στη υψηλή ταχύτητα διατηρώντας την ακριβή ακαμψία και την εξαιρετική ακρίβεια γ-άξονα. Τα πρότυπα μπορούν να ικανοποιήσουν ένα ευρύ φάσμα των χρηστών από τους αρχαρίους της παραγωγής καταστημάτων στην εταιρία ομάδας με τους πεπειραμένους τεχνικούς.

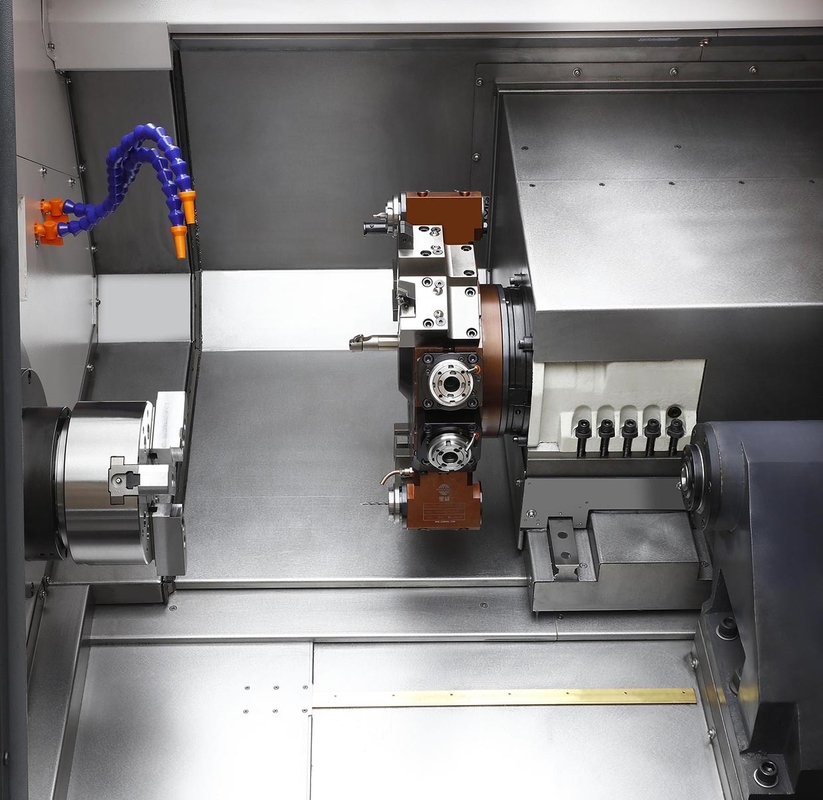

Αυτό το γυρίζοντας κέντρο TN500 έχει μια βαρέων καθηκόντων βάση απορριμμάτων με " αληθινό να ευθυγραμμίσει " το σχέδιο κρεβατιών ραπίσματος. Το κρεβάτι μηχανών, το επικεφαλής απόθεμα, ο πυργίσκος και tailstock ευθυγραμμίζονται στο ίδιο αεροπλάνο. Αυτό το μοναδικό χαρακτηριστικό σχεδιασμού μειώνει τη συγκέντρωση θερμότητας και την προκύπτουσα θερμική επέκταση
Το tailstock σώμα τοποθετείται από τον υδραυλικό φραγμό έλξης γραμμικό guideway κυλίνδρων. Τεράστια μείωση της οργάνωσης, έναντι υδραυλικό χειρωνακτικό tailstock τύπων μανικιών.
Κυλινδρικά guideways τύπων κυλίνδρων και μεγάλων διαμέτρων η υψηλή ακρίβεια ballscrew παρέχει τη βελτιωμένη ακαμψία και την υψηλότερη ακρίβεια. Με έναν πολύ χαμηλό συντελεστή της τριβής, καταναλώνουν τη λιγότερη ενέργεια και δεν απαιτούν τη ρύθμιση.
Δείγματα workpieses
Κύριες προδιαγραφές
Ικανότητα
Μέγεθος τσοκ: 8»
Μέγιστο μήκος κομματιών προς κατεργασία: 650mm
Max.Swing Dia. Πέρα από το κρεβάτι: Ø500mm
Μέγιστη ταλάντευση Dia. Πέρα από τη φωτογραφική διαφάνεια: Ø280mm
Άξονας
Ο άξονας άντεξε: Ø66mm
Μέγιστο dia. μέσω της τρύπας: Ø52mm
Μύτη αξόνων: A2-6
Μέγιστη ταχύτητα αξόνων: 4000rpm
Δύναμη κύριων μηχανών: 15kW
Άξονας
Χ ταξίδι άξονα: 265mm
Ταξίδι άξονα Ζ: 650mm
X/Z γρήγορο πέρασμα άξονα: 15/20m/min
Μέγιστη ταχύτητα τροφών: 8m/min
Εργαλεία
Αριθ. των σταθμών εργαλείων: σταθμός 12
Μέγεθος κνημών εργαλείων: BMT45
Μέγιστη ταχύτητα της οδήγησης του εργαλείου: 5000rpm
Παρακείμενοι αλλαγή εργαλείων και χρόνος κλειδαριών: 0.45s
Αντίθετοι αλλαγή εργαλείων και χρόνος κλειδαριών: 2.3s
Tailstock
Tailstock τύπων ot: Υδραυλικό *LM
Κωνικότητα tailstock του καλαμιού: MT4
Tavel tailstock: 650mm
Άλλοι
Βαθμός κρεβατιών ραπίσματος: 35°
Guideway τύπος: Γραμμική κίνηση
Ικανότητα δύναμης: 24kWA
Γενική διάσταση (LxWxH): 3050x1720x1890mm
Βάρος (περίπου): 4400kg
Τα κυριότερα σημεία του προϊόντος
TN500 3-Axis γυρίζοντας κέντρα Ο πυργίσκος δύναμης 12 σταθμών επιτρέπει στο χειριστή για να επεξεργαστεί απλό στη μηχανή στα σύνθετα κομμάτια προς κατεργασία με μια εύκολη λειτουργία οργάνωσης. Αυτά τα πρότυπα χαρακτηρίζουν επίσης έναν άμεσο άξονα Drive (ενσωματωμένη μηχανή) που φθάνει στη υψηλή ταχ...
