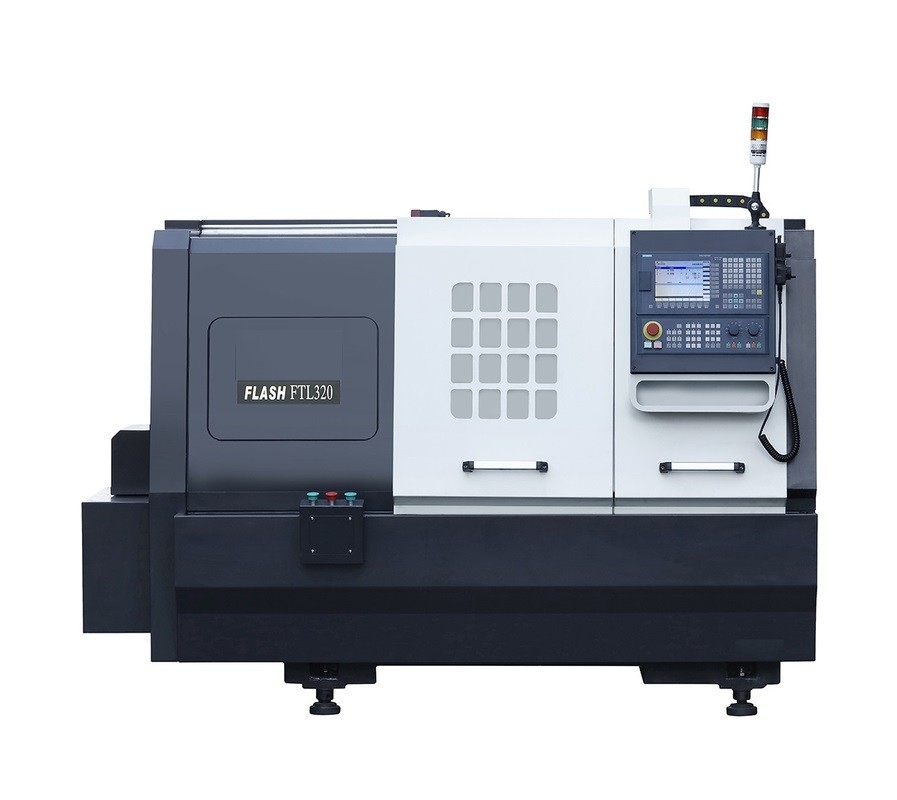

FTL320 επίπεδης βάσης γυρίζοντας CNC τόρνος Χ μηχανών και ράγα άξονα Ζ με Tailstock
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | FTL320 επίπεδη σκληρή ράγα Χ άξονα κρεβατιών Ζ cnc ραγών άξονα γραμμικός γυρίζοντας τόρνος | Μέγιστο μήκος κομματιών προς κατεργασία: | 380mm (toolpost 4), *300 (πυργίσκος 8 σταθμών) |
|---|---|---|---|
| Μέγιστη ταλάντευση Dia. Πέρα από τη φωτογραφική διαφάνεια: | Ø140mm | Μέγιστη ταλάντευση Dia.: | 400mm |
| Ο άξονας άντεξε: | Ø62mm/Ø48mm | Μύτη αξόνων: | A2-5/ A2-6 |
| Μέγιστη ταχύτητα αξόνων: | 2500 rpm/*4000/*5000, *2000/*3500/*4000rpm | Δύναμη αξόνων: | 4.0, *5.5 KW |
| Τύπος Toolpost: | ο 4-σταθμός toolpost/*8-Station turret/*Gang δακτυλογραφεί τα εργαλεία | Σύστημα ελέγχου: | GSK/Fanuc/Simens/Syntec |
| Επισημαίνω |
FTL320 στροφή CNC της μηχανής,Επίπεδης βάσης μηχανή στροφής CNC,Επίπεδης βάσης Cnc μηχανή Χ τόρνου και άξονας Ζ |
||
Περιγραφή του προϊόντος
FTL320 επίπεδη σκληρή ράγα Χ άξονα κρεβατιών Ζ cnc ραγών άξονα γραμμικός γυρίζοντας τόρνος με tailstock
Χαρακτηριστικό μηχανών:

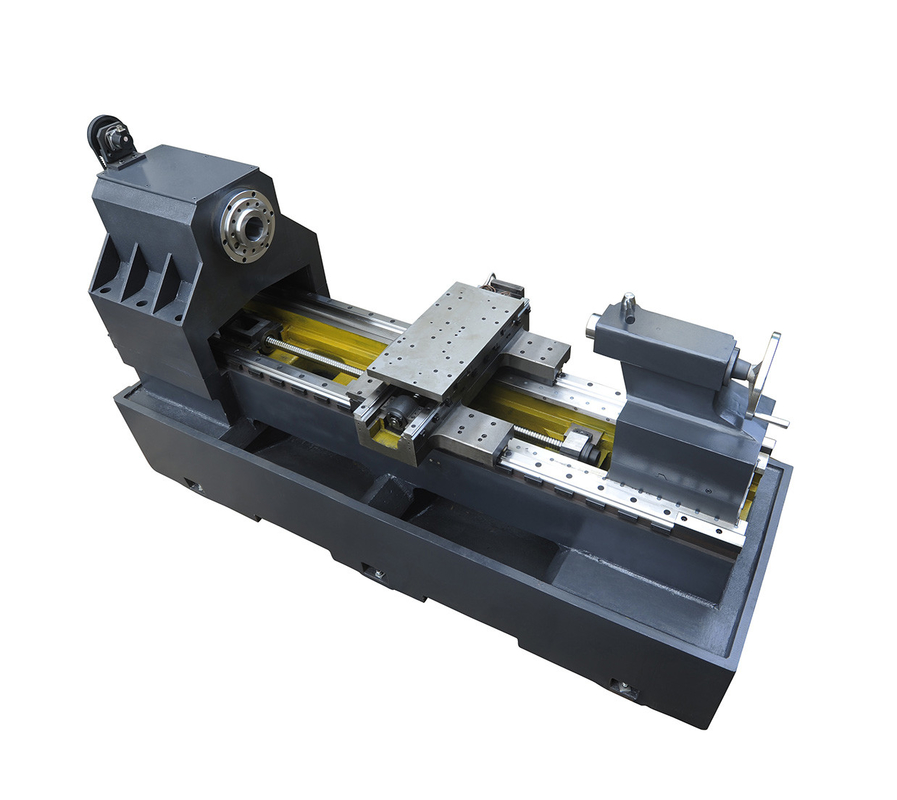

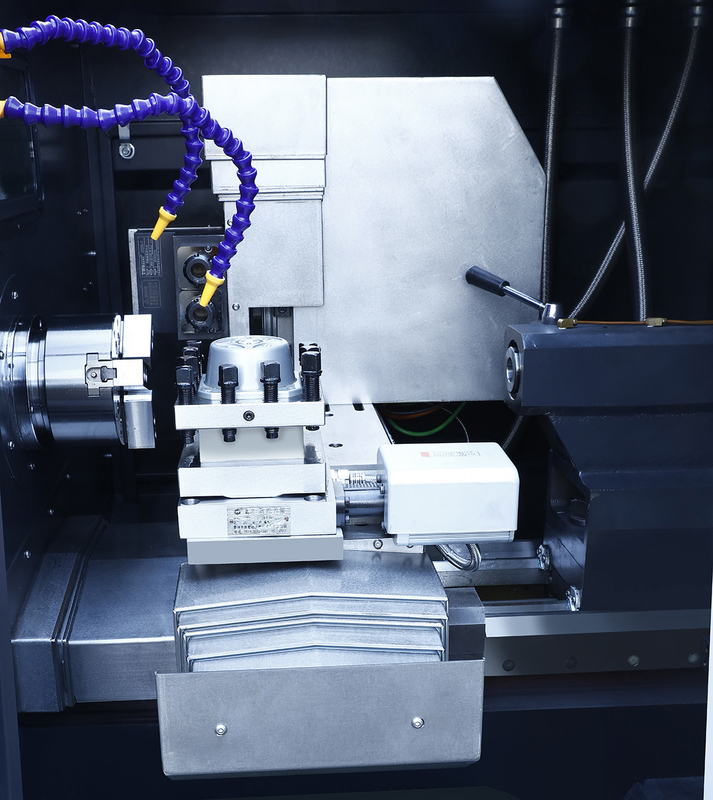

1. Η tailstock διαμόρφωση είναι διαθέσιμη στην επίπεδη δομή guidewat κρεβατιών γραμμική, που βελτιώνει την ακρίβεια. Guideway άξονα Ζ είναι σκληρή ράγα.
2. Γραμμικό guideway προστατεύεται από τις συμπτύσσοντας φρουρές ανοξείδωτου για τη μέγιστη προστασία και την επέκταση της ζωής.
3. Η κεντρικά τοποθετημένη βίδα σφαιρών αποβάλλει τη ροπή, έχει μια καλύτερη δυναμική ιδιοκτησία και είναι σταθερότερη κατά τη διάρκεια του μακροπρόθεσμου.
4. Σερβο μηχανή άξονα X/Z. Ο άξονας μπορεί να οδηγηθεί με μια μηχανή αναστροφέων συχνότητας ή τη σερβο μηχανή.
5. Τα διάφορα συστήματα ελέγχου, toolposts και το τσοκ είναι διαθέσιμα για να διαμορφώσουν τη μηχανή για τις ιδιαίτερες ανάγκες των χρηστών.
Κύρια προδιαγραφή
| Στοιχεία | προδιαγραφή |
| Ικανότητα |
Μέγεθος τσοκ: 6», *8» |
| Άξονας | Ο άξονας άντεξε: Ø55mm Μέγιστη ικανότητα φραγμών: Ø46mm Μύτη αξόνων: A2-5 Μέγιστη ταχύτητα αξόνων: 2500rpm, *4000rpm, *5000rpm Δύναμη αξόνων: 4.0kW, *5.5kW Ο άξονας άντεξε: *Ø62mm Μέγιστη ικανότητα φραγμών: *Ø52mm Μύτη αξόνων: *A2-6 Μέγιστη ταχύτητα αξόνων: *2000rpm, *3500rpm, *4000rpm Δύναμη αξόνων: *4.0kW, *5.5kW |
| Άξονας | Χ ταξίδι άξονα: 280mm Ταξίδι άξονα Ζ: 380mm X/Z γρήγορο πέρασμα άξονα: 25/25m/min |
| Εργαλεία | 4-σταθμός Toolpost, *8-Station toolpost, σχεδίαση τύπων *Gang Αριθ. των σταθμών εργαλείων: 4+2, *8+2 |
| Tailstock | Εγχειρίδιο, * υδραυλικός |
| Άλλοι | Τύπος/guideway κρεβατιών: Flat/LM Ικανότητα δύναμης: 13KVA Γενική διάσταση (L×W×H): 2200×1500×1600mm Βάρος (περίπου): 2100Kg |
| Σημείωση | «* " σημαίνει προαιρετικό |
Εφαρμόσιμα δείγματα επεξεργασίας
Τα κυριότερα σημεία του προϊόντος
FTL320 επίπεδη σκληρή ράγα Χ άξονα κρεβατιών Ζ cnc ραγών άξονα γραμμικός γυρίζοντας τόρνος με tailstock Χαρακτηριστικό μηχανών: 1. Η tailstock διαμόρφωση είναι διαθέσιμη στην επίπεδη δομή guidewat κρεβατιών γραμμική, που βελτιώνει την ακρίβεια. Guideway άξονα Ζ είναι σκληρή ράγα.2. Γραμμικό guideway ...
