Name: Μεταλλική μηχανή στροφής CNC IT35L BMT45 Οριζόντια 8 σταθμοί Servo Turret Slant Bed CNC lathes
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: iT35L
Availability: InStock

Σπίτι > προϊόντα > CNC μηχανές τόρνου >

Μεταλλική μηχανή στροφής CNC IT35L BMT45 Οριζόντια 8 σταθμοί Servo Turret Slant Bed CNC lathes

CNC κρεβατιών ραπίσματος τόρνος

iT35L

FANUC Τεχνουργήματα CNC υψηλής ακρίβειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

SMTCL

Πιστοποίηση:

CE ISO

Αριθμό μοντέλου:

iT35L

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Product name:

IT35L

Max. Length of Workpiece (mm):

500

Max. Swing Diameter (mm):

580

Max cutting diameter:

360mm

Max. Spindle Speed (r.p.m):

4000

Turret Type:

8-station Tool Post

Spindle nose:

A2-6

Spindle hole diameter:

65mm

CNC Control System:

FANUC GSK optional

Chuck diameter:

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

Διαπραγματεύσιμα

Συσκευασία λεπτομέρειες

Ξύλινη τυποποιημένη συσκευασία που ταιριάζει για τη μακριά αποστολή θάλασσας

Χρόνος παράδοσης

30 ημέρες

Όροι πληρωμής

D/P, L/C, T/T

Δυνατότητα προσφοράς

50 σύνολα το μήνα

ΣΧΕΤΙΚΑ ΠΡΟΪΟΝΤΑ

Βίντεο

SMTCL CNC Τροχιομηχανία Τροχιομηχανία Combo T5.2-500Q Διάμετρος κυματισμού 560mm Fanuc Στρογγυλό κρεβάτι Τροχιομηχανία CNC

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL CNC Lathe HTC40H υψηλής απόδοσης μακράς διαδρομής σφαίρα κλουβί μηχανικό άξονα επεξεργασία κλίση κρεβάτι CNC Lathe

Βρείτε την καλύτερη τιμή

Βίντεο

SMTCL Οριζόντιο CNC Στροφείο HTC40H/500 Αυτοκινητοβιομηχανικά μάντραλ Αξεία κινητήρα Άξονες τροφοδοσίας Επεξεργασία CNC Στροφείο

Βρείτε την καλύτερη τιμή

Βίντεο

Κέντρο στροφής CNC HTC40Hm Στρίβλος μακράς διαδρομής με μανίκι BMT55 Πύργος τροφοδοσίας με σέρβο Κέντρο στροφής CNC με άξονα Y

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+8613916455787

sales@huidijd.com

86-021-61195255

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

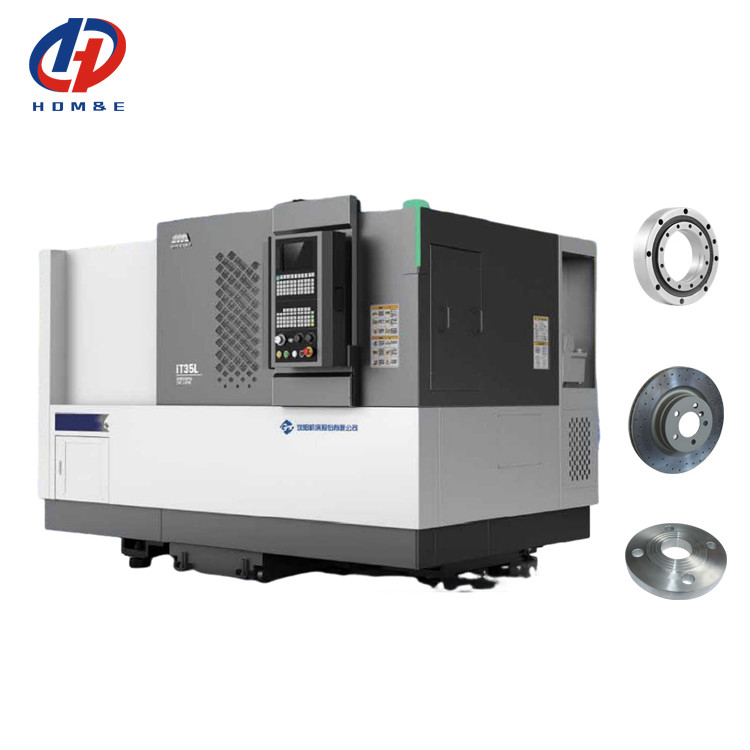

Μεταλλική μηχανή στροφής CNC IT35L BMT45 Οριζόντια 8 σταθμοί Servo Turret Slant Bed CNC lathes 0

Περιγραφή του προϊόντος:

Μεταλλική μηχανή στροφής CNC IT35L BMT45 Οριζόντια 8 σταθμοί Servo Turret Slant Bed CNC lathes

Η οριζόντια μηχανή CNC της σειράς IT είναι κατάλληλη για την επεξεργασία όλων των ειδών των μερών δίσκου και μικρού άξονα, μπορεί να γυρίσει το τέλος του προσώπου και το τέλος του αυλαίου, τον εξωτερικό κύκλο και το εσωτερικό νήμα τρύπας,το αυλάκι και η περιστρεφόμενη επιφάνεια και άλλα γεωμετρικά χαρακτηριστικά. Μπορεί να ανταποκριθεί στις απαιτήσεις της αυτοκινητοβιομηχανίας, των ρουλεμάν, των μηχανημάτων μηχανικής, των μη σιδηροειδών μετάλλων και άλλων βιομηχανιών για περιστρεφόμενα μέρη αποτελεσματικής, μεγάλης ποσότητας, υψηλής ακρίβειας επεξεργασίας.

Χαρακτηριστικά του προϊόντος:

1Υψηλή ακαμψία

* Ανάλυση πεπερασμένων στοιχείων για τη βελτιστοποίηση ολόκληρης της δομής της μηχανής

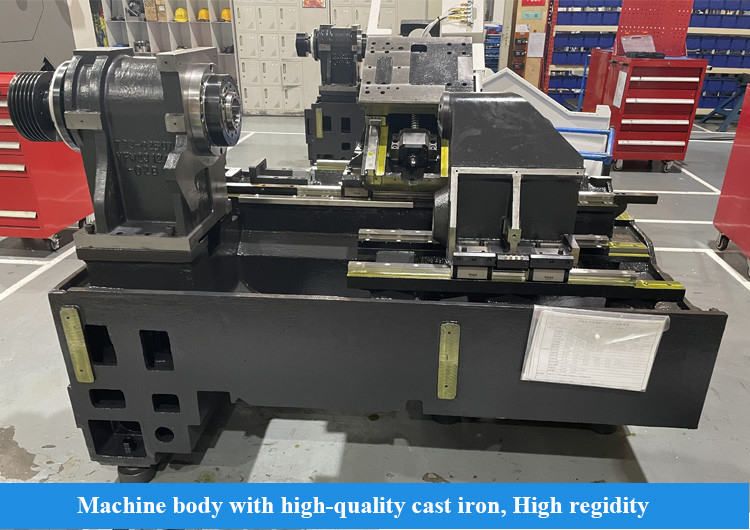

* Το κρεβάτι είναι κατασκευασμένο από υψηλής ποιότητας χύτευμα με εύλογη διάταξη μπάρα

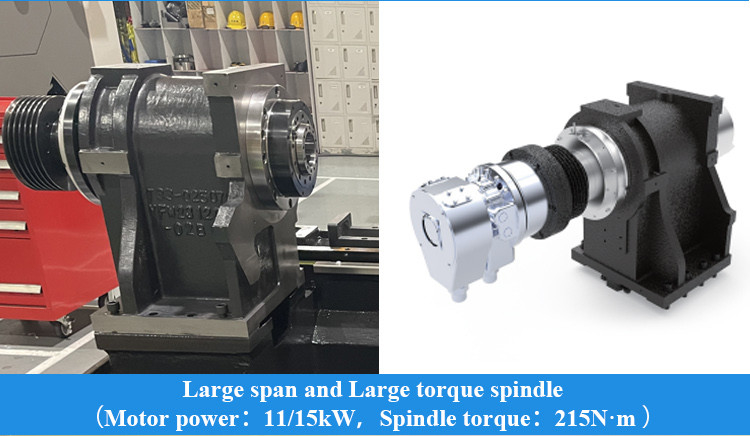

* Διαμόρφωση μεγάλου εύρους, μεγάλης ροπής σπινθήρα, βελτίωση της ακαμψίας κοπής

* Πραγματοποιείται με ακρίβεια, βελτιώνεται η ακαμψία της σύνδεσης

2Υψηλή αποδοτικότητα
* Διαμόρφωση υποθέτη εργαλείου σερβο, σύντομος χρόνος μεταφοράς, υψηλή απόδοση αλλαγής εργαλείου
* Δύο-άξονας κινητήρας servo, γρήγορη ταχύτητα κίνησης
* Μεγάλη σχεδίαση θύρας εκφόρτισης τσιπ, αποτελεσματική εκφόρτιση τσιπ
* Φιλικό σχεδιασμό, εύκολη λειτουργία και συντήρηση
3"Υψηλή σταθερότητα"
* Διπλή δομή τροφοδοσίας για σταθερή επεξεργασία
* Γροθιά καθοδήγησης υψηλής ποιότητας, σταθερή λειτουργία

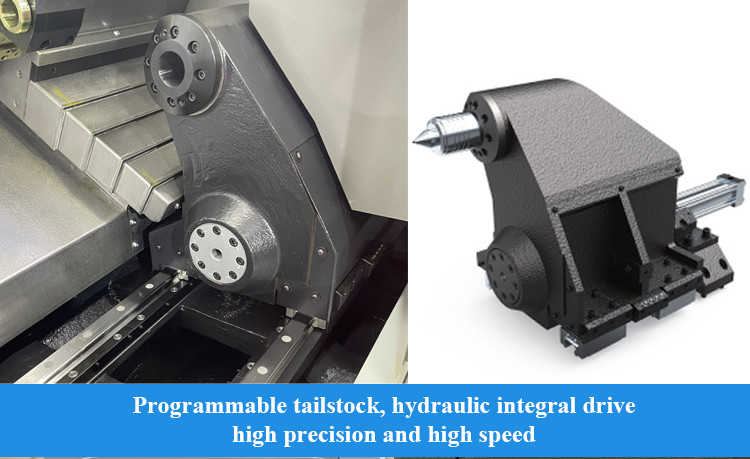

* Ολοκληρωμένη πλατφόρμα ουράς, απλούστευση των τμημάτων, υψηλή σταθερότητα
* Ποσοτικοί δείκτες διαδικασίας, αυστηρά πρότυπα επιθεώρησης
Πληροφορίες για το προϊόν:
Εφαρμογή στον κλάδο:
Παράμετροι προϊόντος:

Άρθρο

μονάδα

Προδιαγραφή

ΙΤ35

iT35L

Μέγιστη διάμετρος στροφής

χμ

Φ360

Μέγιστο μήκος στροφής

χμ

350

500

Μέγιστη κλίση πάνω από το κρεβάτι

χμ

Φ580

Μέγιστη στροφή πάνω από το διαδρόμιο

χμ

Φ360

Φ330

Στρίψιμο

μύτη σπινθήρα

Α2-6

Η μπροστινή διαφάνεια ρουλεμπορίου.

χμ

100

Στρίψιμο σπινθήρα και μέγεθος τρύπας

1:20; Φ70

Διάκριση της τρύπας του σπινδέλου

χμ

Φ65

Μέγιστη ημερήσια.

χμ

Φ50

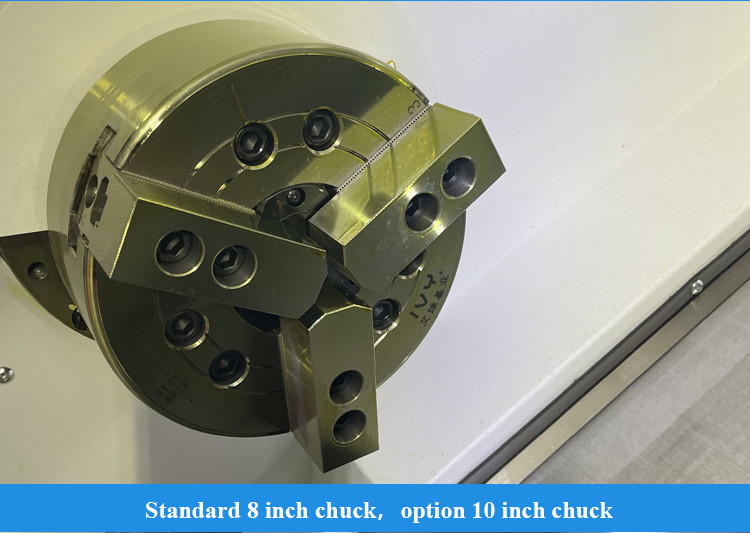

μέγεθος του τσακ

χιλιοστό

8

ταχύτητα σπινθήρα

r/min

4000

ονομαστική ροπή σπινέλου

Νμ

157.5 ((666r/min)

μέγιστη ροπή σφαιριού

Νμ

215 ((666r/min)

μέγιστη ισχύς κινητήρα συνεχής/30min

kW

Ασφάλεια, 1/15

Τροφή

Χ/Ζ ταχεία διαδρομή

m/min

30

X/Z μέγιστη ταχύτητα

m/min

30

ταξίδι στον άξονα x

χμ

200

οδική κίνηση στον άξονα z

χμ

350

510

Κουτσούκ

Ταξίδια αποβλήτων

χμ

ΟΧΙ

400

Τύπος κίνησης

ΟΧΙ

Κύλινδρο κίνησης

Μέγιστη ταχύτητα κίνησης

m/min

ΟΧΙ

8

Ελάχιστο μήκος του εργασιακού τμήματος για την ανύψωση

χμ

ΟΧΙ

120

Σπονδυλικός σχοινί

Μορς

ΟΧΙ

MT-5

Πύργος

τύπος πύργου

Οριζόντιο πύργο 8 σταθμών

κεντρικό ύψος

χμ

80

περιστρεφόμενη τοποθέτηση

Σημ.

±1.6

Αν το κοπτήρα μπορεί να επιλέξει το εργαλείο κοντά

- Ναι, ναι.

Κρατητής εργαλείων

χμ

25×25

Κρατητής εργαλείων

χμ

Φ40

Κεφαλάκι μειωτή

χμ

Φ32

Απομάκρυνση των κομματιών ψύξης

Πίεση αντλίας ψύξης

μπαρ

0.9

ροή αντλίας ψύξης

Ε/min

40

Δυνατότητα δεξαμενής

Α

150

160

Έντυπο εκχυλίσματος τσιπ

Πλάκα αλυσίδας δεξιάς πλευράς

Εφοδιασμός

Τμήματα που μοιάζουν με δίσκο

χιλιόγραμμο

150 Συμπεριλαμβάνονται οι ράβδοι και άλλα εξαρτήματα

Μέρη άξονων

χιλιόγραμμο

300 Συμπεριλαμβάνονται οι στροφές και άλλα εξαρτήματα

Άλλα

Το κέντρο του σπινθήρα είναι ψηλά από το κάτω μέρος του κρεβατιού

χμ

108+0

βάρος

χιλιόγραμμο

3300

3600

Δύναμη

kVA

27

συνολικές διαστάσεις
(L*W*H)

χμ

2330 × 1675 × 1760

2550 × 1675 × 1760

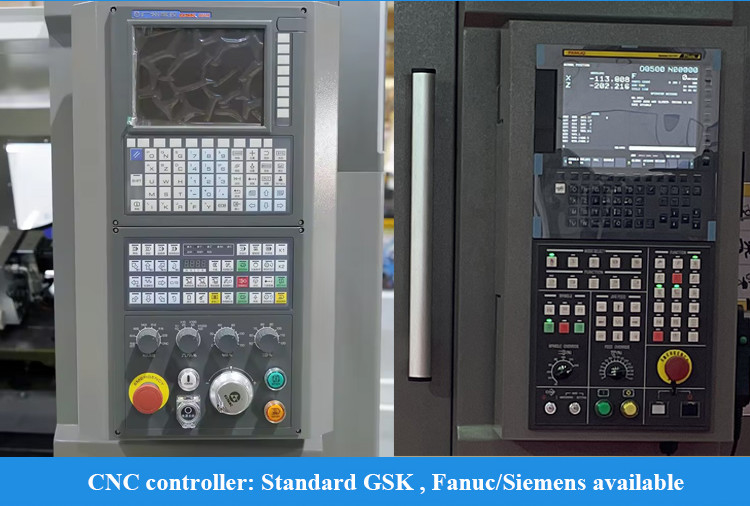

Τυπική διαμόρφωση:1, GSK988TA ελεγκτής
2"Σκληρό κύλινδρο κινεζικής μάρκας"
3,8 θέσεις πύργος
4Υδραυλικός σταθμός κινεζικής μάρκας
5Κουτί με τσιπ.

Επιλεκτική διαμόρφωση:1"Προσαγωγός πλάγιας"
2Πίσω μεταγωγός
3Ειδικός Τσακ.
4Ειδική φιάλη
5Ειδικός πύργος.

Η Υπηρεσία μας:
Βεβαιωθείτε ότι λαμβάνετε μια μηχανή υψηλής ποιότητας
1Κάθε μέρος πρέπει να επιθεωρηθεί.
2- Περισσότεροι από 100 έλεγχοι διαδικασιών παραγωγής
3Πάνω από 200 στοιχεία ελέγχου
4. Επεξεργασία δειγμάτων κάθε μηχανής
5. 72 ώρες δοκιμαστικής λειτουργίας πριν από την παράδοση
Σχετικά με εμάς
Καλώς ήρθατε να μας επισκεφθείτε!
Η Shanghai HD M&E Tech Co., Ltd βρίσκεται στη Σαγκάη της Κίνας. Εξειδικευόμαστε στο CNC lathes, κατακόρυφο κέντρο μηχανικής, οριζόντιο κέντρο μηχανικής, κέντρο μηχανικής γάντιας, κέντρο μηχανικής πέντε αξόνων,Κέντρο γύρισματος και διάφορα άλλα μηχανήματα CNCΗ ποιότητα και η τεχνολογία των προϊόντων έχουν φτάσει στο διεθνές προηγμένο επίπεδο.Το εργοστάσιό μας έχει πάνω από 80 χρόνια ιστορίας στην κατασκευή μηχανών εργαλείων.Ο πρώτος γύρος, το τρυπάνι και το τρυπάνι γεννήθηκαν εδώ και ήταν ένας από τους ηγέτες της βιομηχανίας μηχανημάτων της Κίνας και η μεγαλύτερη κατασκευή μηχανημάτων στην Κίνα.Τα προϊόντα μηχανημάτων εργαλείων καλύπτουν αυτοκίνητα, αεροπορία, νέες ενέργειες, κατασκευαστικά μηχανήματα, πλοία, βαλβίδες αντλίας, ρουλεμάν, ηλεκτρονική 3C, καλούπια και άλλες βιομηχανίες.υψηλής ποιότητας και καλής εξυπηρέτησης στους πελάτες μας σε όλο τον κόσμο!
Το εργοστάσιό μας
Γενικές ερωτήσεις
Ε. Είστε εμπορική ή κατασκευαστική εταιρεία;Είμαστε εταιρεία παραγωγής.
Ε2. Ποια είναι τα κύρια προϊόντα της εταιρείας σας;
Ειδικευόμαστε σε όλα τα είδη μηχανών, όπως CNC Lathe, CNC Milling Machine, Vertical Machining Center, Συνηθισμένο Lathe, μηχανή τρυπείας, ακτινοβολία τρυπεία μηχανή, και ούτω καθεξής.
Μπορείτε να παρέχετε εξατομικευμένη μηχανή ή SPM (Ειδική μηχανή σκοπού);
Ναι, παρέχουμε έξυπνες λύσεις CNC για τον πελάτη μας, προκειμένου να αυξήσουμε την αποδοτικότητα.
Ε4: Ποιοι είναι οι όροι εγγύησης σας;
Θα παρέχουμε αντικατάσταση για τα εξαρτήματα που αποδεικνύονται ελαττωματικά για περίοδο 12 μηνών,
αρχίζοντας από την ημερομηνία της φορτωτικής της μηχανής.
Ε5 Ποιες είναι οι υπηρεσίες;
Προμηθευτικές υπηρεσίες:Αναπροσαρμοσμένες λύσεις, σχεδιασμός και σχεδιασμός, εξυπηρέτηση από ένα σε ένα
Μετά την πώληση: 7 ημέρες 24 ώρες σε γραμμή εξυπηρέτησης, Απομακρυσμένη καθοδήγηση της εγκατάστασης, συνδεδεμένη με το σύστημα λογισμικού του πελάτη
Ε6: Γιατί επιλέξατε την εταιρεία σας;
Τα προϊόντα που προέρχονται από την ανάπτυξη, το σχεδιασμό, την κατασκευή, την συναρμολόγηση ολόκληρης της παραγωγικής διαδικασίας είναι:
Η διαφορά μεταξύ των εργοστασίων με μια πλήρη αλυσίδα παραγωγής είναι η πιο αξιόπιστη εγγύηση.
Ε7: Μπορεί η εταιρεία σας να στείλει το τεχνικό προσωπικό στην εταιρεία μας και να κατευθύνει τους εργαζόμενους μας στο εξωτερικό;
Όταν τα μηχανήματα φτάνουν στον χώρο εγκατάστασης του αγοραστή, μπορούμε να στείλουμε εγκατεστημένους μηχανικούς και ηλεκτρολόγους να το εγκαταστήσουν σύμφωνα με το πρόγραμμα του αγοραστή.Όλα αυτά μπορούν να αναφέρονται και να απαριθμούνται στη σύμβαση.Ο πωλητής θα συνεργαστεί με τον αγοραστή για να ασχοληθεί με την προετοιμασία βίζας και εγκατάστασης πριν από το ταξίδι στο εξωτερικό.
Ε8: Ποιοι είναι οι όροι πληρωμής;
T/T 30% αρχική πληρωμή κατά την παραγγελία, 70% πληρωμή του υπολοίπου πριν από την αποστολή.
