CNC δομών ατσάλινων σκελετών κάθετο επεξεργαμένος στη μηχανή κέντρο GQ800 160 - 6000rpm
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | GQ800 κάθετη CNC εργαλειομηχανή με τη δομή ατσάλινων σκελετών | Επιτραπέζιο μέγεθος (χιλ.): | 1300*800 |
|---|---|---|---|
| Επιτραπέζιο ταξίδι (X/Y/Z) (χιλ.): | 1300/800/600 | Δύναμη (KW): | 11 |
| Απόσταση από τη μύτη αξόνων στον πίνακα: | 150750mm | Ταχύτητα αξόνων: | 160-6000rpm |
| Χ, γρήγορο πέρασμα Υ: | 36 M/min | Ανώτατο τέμνον ποσοστό τροφών: | 10 M/min |
| Δύναμη (W): | 11/15 KW | Ανώτατη εσωτερική διάμετρος αξόνων: | 80mm |
| Επισημαίνω |
6000rpmCNC κάθετο επεξεργαμένος στη μηχανή κέντρο,GQ800 CNC κάθετο επεξεργαμένος στη μηχανή κέντρο,GQ800 CNC ατσάλινων σκελετών μηχανή |
||
Περιγραφή του προϊόντος

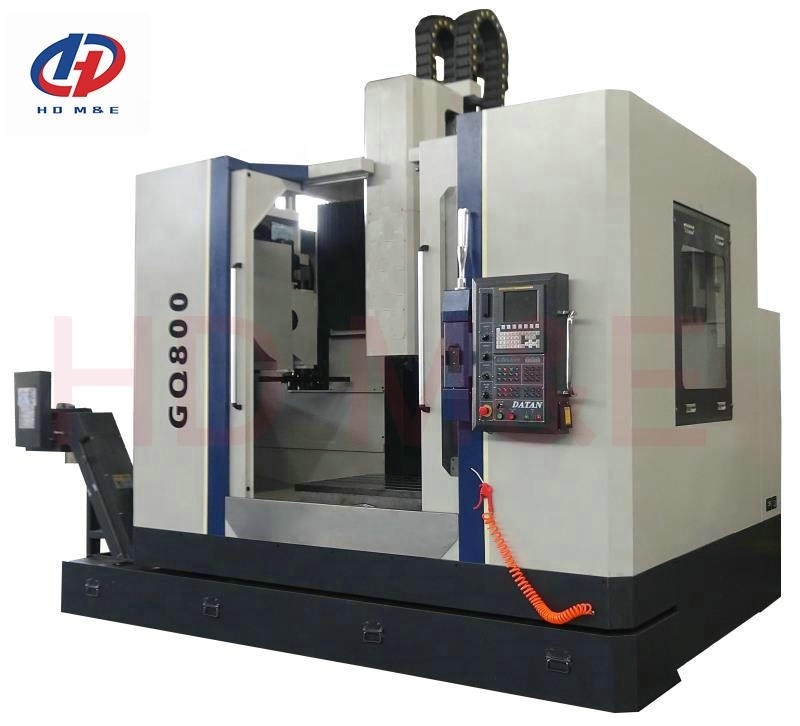

HDGQ800 υψηλή ακρίβεια και ακαμψία cnc vmc σειράς με τη δομή ατσάλινων σκελετών

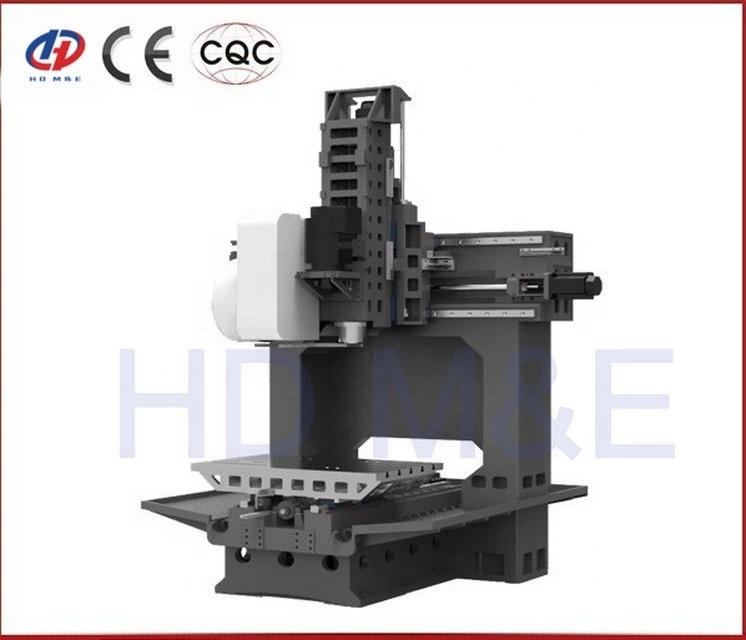

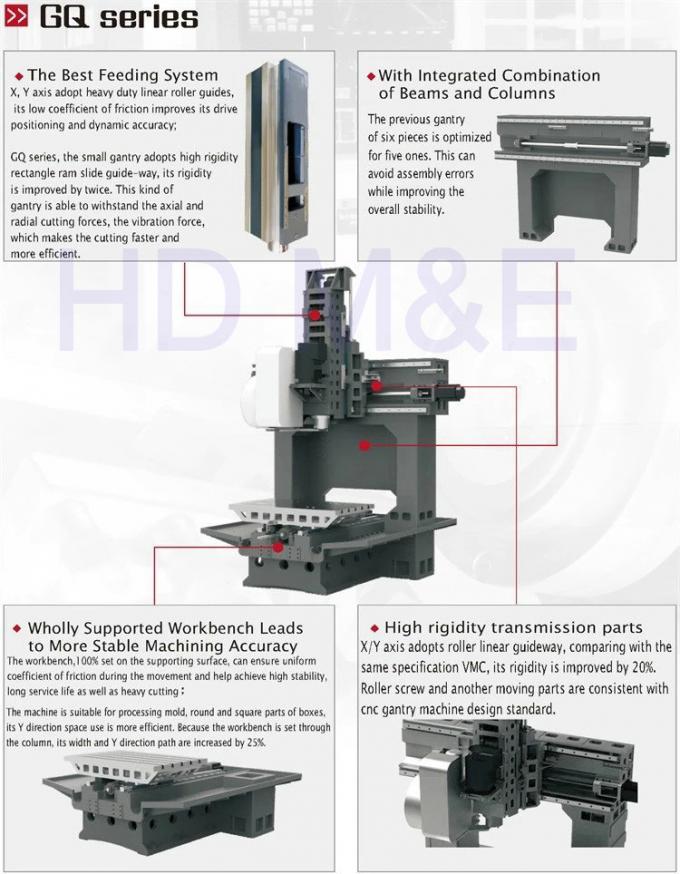

Χαρακτηριστικά δομών

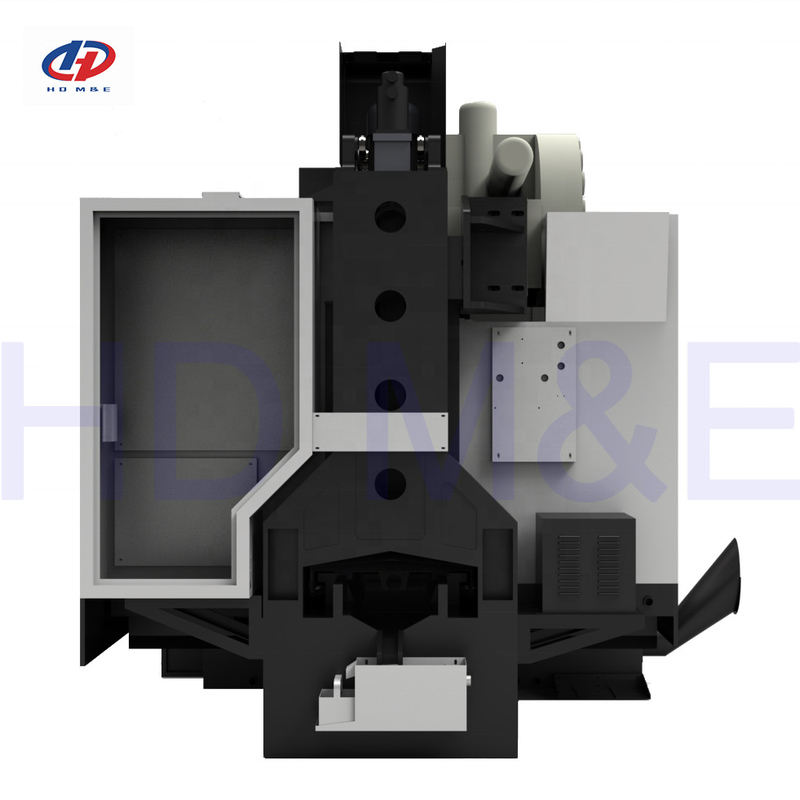

- Ο ζ-άξονας υιοθετεί την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας μικρή δομή κριού ατσάλινων σκελετών τετραγωνική, η επιφάνεια επαφών της ράγας φωτογραφικών διαφανειών διευρύνει από 400%, η ακαμψία είναι καλύτερη, διαμορφώνει τη υψηλή ακρίβεια και ο άξονας βαριών φορτίων, χρόνος διατήρησης ακρίβειας ραγών βελτιώνεται πολύ.
- Βάρος ισορροπίας αζώτου ζ-άξονα, κατάλληλος για τη μεγάλη λειτουργία, σταθερότερη επεξεργασία
- Σύντομο βάθος λαιμού. Η απόσταση μεταξύ της ράγας οδηγών ζ-άξονα και του άξονα στην κατεύθυνση του Χ και του Υ είναι σύντομη, και η γενική ζωή ακαμψίας και υπηρεσιών βελτιώνεται πολύ έναντι εκείνων των ίδιων προδιαγραφών μεγάλου vmc.
- Κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας sturcture της κυρτής πίσω πόρτας. Προσεκτικό σχέδιο της πορώδους πολυ-ραβδωτής δομής πορτών μεγάλος-έκτασης. Η ακαμψία είναι καλύτερη από VMC. Οι πολλαπλάσιοι οριζόντιοι άξονες μπορούν να εγκατασταθούν στις σύνθετες στήλες
| Διαμορφώστε το αριθ. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Ικανότητα | Χ ταξίδι άξονα | χιλ. | 1000 | 1100 | 1300 | 1300 | 1600 |
| Ταξίδι άξονα Υ | χιλ. | 600 | 700 | 800 | 1300 | 1500 | |
| Ταξίδι άξονα Ζ | χιλ. | 50 | 600 | 600 | 600 | 600 | |
| Μύτη αξόνων στη worktable επιφάνεια | χιλ. | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Worktable | Μέγεθος Worktable (L*W) | χιλ. | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Ανώτατο φορτίο στον πίνακα | Κλ | 500 | 900 | 1000 | 1500 | 1800 | |
| Μέγεθος τ-αυλακώσεων | χιλ. | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| Άξονας | Ταχύτητα αξόνων | περιστροφή/λεπτό | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Κωνικότητα αξόνων/κνήμη αξόνων | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Ανώτατη εσωτερική διάμετρος αξόνων | χιλ. | 70 | 70 | 80 | 100 | 100 | |
| Μηχανή αξόνων | KW | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Ποσοστό τροφών | X.Y.Z γρήγορο πέρασμα | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Ανώτατο τέμνον ποσοστό τροφών | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | Μεγάλη χωρητικότητα εργαλείων | PC | Βραχίονας type24 | Βραχίονας type24 | Βραχίονας type24 | Βραχίονας type24 | Βραχίονας type24 |
| Ανώτατη διάμετρος εργαλείων | χιλ. | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Ανώτατο μήκος εργαλείων | χιλ. | 300 | 300 | 300 | 300 | 300 | |
| Χρόνος αλλαγής εργαλείων (T-T) | SEC | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Ακρίβεια | Ακρίβεια προσδιορισμού θέσης | χιλ. | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Ακρίβεια προσδιορισμού θέσης επανάληψης | χιλ. | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Μέγεθος μηχανών | Ύψος μηχανών | χιλ. | 4300 | 4300 | 4300 | 4600 | 4600 |
| Απαίτηση δύναμης | KVA | 25 | 25 | 30 | 30 | 30 | |
| Διαστημική απαίτηση (L*W) | χιλ. | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Καθαρό βάρος μηχανών | Τ | 6 | 8 | 9 | 13 | 15.5 | |
| X.Y.Z μηχανή κίνησης άξονα | KW | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Σύστημα Contorl | FAUNC-0i MD συντρόφων | ||||||
Τα κυριότερα σημεία του προϊόντος
HDGQ800 υψηλή ακρίβεια και ακαμψία cnc vmc σειράς με τη δομή ατσάλινων σκελετών Χαρακτηριστικά δομών Ο ζ-άξονας υιοθετεί την κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας μικρή δομή κριού ατσάλινων σκελετών τετραγωνική, η επιφάνεια επαφών της ράγας φωτογραφικών διαφανειών διευρύνει από 400%, η ακαμψία είναι ...
