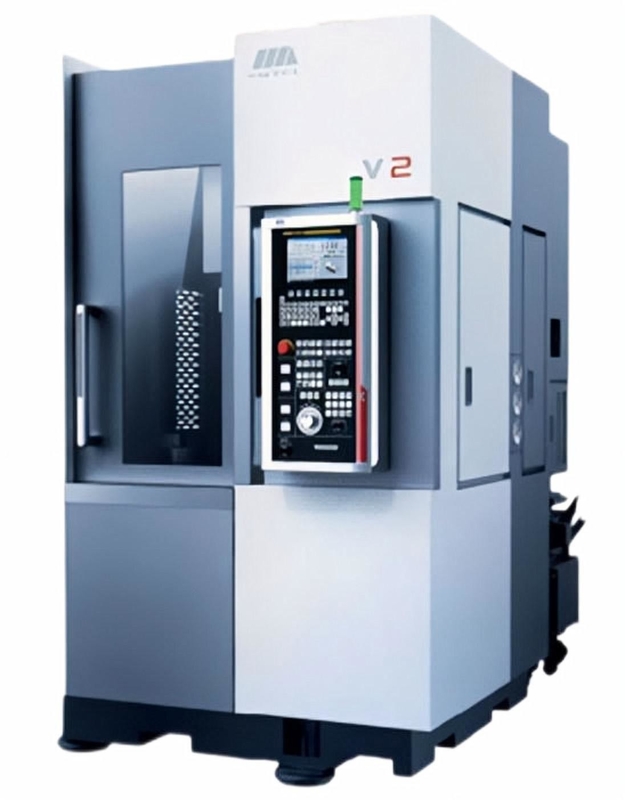

CNC ακρίβειας V2C V2S υψηλή κάθετη υψηλή ταχύτητα 8 σταθμών τόρνων οριζόντια
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | V2 κάθετος CNC τόρνος | Μέγιστη διάμετρος ταλάντευσης: | 430/500mm |
|---|---|---|---|
| Μέγιστο τέμνον ύψος: | 350 χιλ. | Μέγιστη τέμνουσα διάμετρος: | 280/330 χιλ. |
| Μορφή μύτης αξόνων: | A2-6, A2-8 | Σειρά ταχύτητας αξόνων: | 50-4000 r/min, 50-3000 r/min |
| παραγωγή κύριων μηχανών: | 11/15,15/18.5 | ροπή max.output του άξονα: | 272β motor/400α μηχανή, μηχανή 447β motor/680α |
| διάμετρος τσοκ: | 8/10 ίντσα | Σταθεράς μορφής του πυργίσκου: | Οριζόντιοι 8 σταθμοί εργαλείων |
| Επισημαίνω |
V2S κάθετοι CNC τόρνοι,8 κάθετοι CNC σταθμών τόρνοι,V2C CNC υψηλής ταχύτητας κατεργασία |
||
Περιγραφή του προϊόντος
Άμεσες υψηλή ταχύτητα και ακρίβεια τόρνου πωλήσεων V2C/V2S κάθετες CNC
Εισαγωγή προϊόντων
Δομή υψηλός-ακαμψίας συμπαγούς και ισχυρού κατάλληλου για τα μέρη αυτοκινήτου επεξεργασίας όπως οι μικρού μεγέθους δίσκοι φρένων,
σφόνδυλοι .etc και κατοικία της ηλεκτρικής μηχανής, της υδραντλίας καθώς επίσης και της μαλακής και σκληρής στροφής των μικρών ρουλεμάν,
και η στροφή αντί της λείανσης θα μπορούσε να πραγματοποιηθεί.
Κύριες τεχνικές παράμετροι
| Στοιχεία | Μονάδα | V2C | V2S | ||
| Μέγιστη διάμετρος ταλάντευσης | χιλ. | Ø430 | Ø500 | ||
| Μέγιστο τέμνον ύψος | χιλ. | 350 | 350 | ||
| Μέγιστη τέμνουσα διάμετρος | χιλ. | Ø280 | Ø330 | ||
| Μορφή μύτης αξόνων | A2-6 | A2-8 | |||
| Σειρά ταχύτητας αξόνων | r/min | 50-4000 | 50-3000 | ||
| παραγωγή κύριων μηχανών | KW | 11/15 | 15/18.5 | ||
| ροπή max.output του άξονα | NM | μηχανή 272β motor/400α | μηχανή 447β motor/680α | ||
| διάμετρος τσοκ | ίντσα | 8 ““ | 10» | ||
| Γρήγορη εγκάρσια ταχύτητα Χ-άξονα | m/min | 30 | 30 | ||
| Γρήγορη εγκάρσια ταχύτητα ζ-άξονα | m/min | 30 | 30 | ||
| Κτύπημα Χ-άξονα | χιλ. | 200 | 200 | ||
| Κτύπημα ζ-άξονα | χιλ. | 400 | 400 | ||
| Τύπος Torret | Οριζόντιος σταθμός 8 | Οριζόντιος σταθμός 8 | |||
| Μέγεθος εργαλείων | χιλ. | 25x25/Ø40 | 25x25/Ø40 | ||
| Κατεργασία της ακρίβειας | IT6 | IT6 | |||
| τραχύτητα επιφάνειας κομματιών προς κατεργασία | μm | Ra1.25 | Ra1.25 | ||
| Ακρίβεια προσδιορισμού θέσης | Χ άξονας | χιλ. | 0,008 | 0,008 | |
| Άξονας Ζ | χιλ. | 0,008 | 0,008 | ||
| Επαναλάβετε την ακρίβεια θέσης | Χ άξονας | χιλ. | 0,004 | 0,004 | |
| Άξονας Ζ | χιλ. | 0,005 | 0,005 | ||
| Max.load Τύπος δίσκων (συμπεριλαμβανομένων των τσοκ και των σφιγκτηρών) |
κλ | 200 | 300 | ||
| Βάρος μηχανών | κύριο σώμα | κλ | 3800 | 4500 | |
| Γενικές διαστάσεις | Ύψος πλάτους × μήκους × | χιλ. | 2000x1370x2275 | 2000x1370x2275 | |
Πλεονέκτημα μηχανών
1.Large κτύπημα και μεγάλη τέμνουσα σειρά
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Μέγιστη διάμετρος ταλάντευσης | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Μέγιστη γυρίζοντας διάμετρος | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Αύξηση λειτουργίας FANUC
Ακρίβεια αξόνων ↗ 55% Μέγιστη περιστροφή/λεπτό του άξονα ↗ 11%
Μέγιστη γυρίζοντας διάμετρος ↗ 14% Μέγιστη γυρίζοντας διάμετρος ↗ 10%
Γρήγορο πέρασμα του άξονα Χ ↗ 100% Γρήγορο πέρασμα του άξονα Ζ ↗ 33%
Ακρίβεια προσδιορισμού θέσης του άξονα Χ ↗ 33% Ακρίβεια προσδιορισμού θέσης του άξονα Ζ ↗ 25%
Ανεξάρτητος ξεπλένοντας μηχανισμός τσιπ καταρράκτης-τύπων
Μεγάλος λιμένας εξάτμισης για τη συγκεντρωμένη επεξεργασία του τσιπ σιδήρου και του τέμνοντος ρευστού
Παρέχετε τη διαφορετικά δυνατότητα επεξεργασίας, τη μορφή και το σχεδιάγραμμα των κοπτών για να εξασφαλίσετε τέλεια τέμνουσα επίδραση.
Σύστημα τροφοδοσίας: οδηγημένος από τη σερβο μηχανή, ο άξονας Χ και ο άξονας Ζ συνδέονται άμεσα με τη βίδα σφαιρών μέσω της εύκαμπτης σύζευξης. Η βίδα σφαιρών εγκαθίσταται με ένα τέλος για τον καθορισμό και το άλλο τέλος για την υποστήριξη για να αποφύγει την επιμήκυνση βιδών λόγω της ανόδου θερμοκρασίας σε λειτουργία που μπορεί να προκαλέσει τη διαμήκη παραμόρφωση και να επιτύχει την υψηλή ακαμψία, τη υψηλή ταχύτητα, την υψηλά διάρκεια και τα μακρά ζωή.
Κύρια δομή μετάδοσης: η κύρια μηχανή μπορεί να τοποθετηθεί άμεσα στο σώμα τόρνου, το οποίο μπορεί να παρέχει την καλύτερη ακαμψία επεξεργασίας.
| Διάφορες τέμνουσες ζώνες μεταφορέων | |||||
| Τύπος αλυσίδων | Τύπος μεταλλουργικών ξυστρών | Μαγνητική μεταλλουργική ξύστρα | Διπλός τύπος αλυσίδων | ||
|
κατεργασία των υλικών | Χάλυβας, χαλκός, αργίλιο, άνθρακας και άλλο μέταλλο και μη meta |
Αργίλιο, χυτοσίδηρος, κ.λπ. | Χάλυβας, χυτοσίδηρος | Χάλυβας, άνθρακας, και άλλα μέταλλο και αμέταλλο |
| Οπίσθια αφαίρεση τσιπ | Λειτουργία περιβάλλον |
Εφαρμόσιμος σε όλα τα είδη από τα τσιπ όπως οι ρόλοι, κομμάτια, και φραγμοί |
Εφαρμόσιμος για συνεχής μεταβίβαση από τους διακόπτες και τα τσιπ |
Εφαρμόσιμος για τη μεταβίβαση από το χυτοσίδηρο χάλυβα και με τα τσιπ ένα μήκος λιγότερο από 150 χιλ. στην υγρή επεξεργασία |
Εφαρμόσιμος για τη μεταβίβαση του μετάλλου ή του αμέταλλου κομματιών που είναι δύσκολο να απαλλαχθούν από το συνηθισμένο μεταφορέα τσιπ τύπων αλυσίδων και στην κατάσταση των τσιπ μεγάλου ποσού |
|
Το σύστημα ισορροπίας αζώτου ελαχιστοποιεί τον αντίκτυπο μετακίνησης του άξονα Ζ Έναντι του προηγούμενου υδραυλικού συστήματος ισορροπίας, το σύστημα ισορροπίας αζώτου έχει τα ακόλουθα πλεονεκτήματα: Κανένας εξωτερικός εξοπλισμός δύναμης δεν απαιτείται, σώζοντας την ενέργεια Προσαρμοστείτε στη γρήγορη ομαλά ανύψωση και το χαμήλωμα στη υψηλή ταχύτητα χωρίς θόρυβο βελτιώστε την ισορροπία βάρους και διορθώστε το μειονέκτημα του υδραυλικού συστήματος Εντυπωσιακά προωθήστε την ακρίβεια και την ομαλότητα στην επεξεργασία, αποβάλτε τη δόνηση μικροϋπολογιστών, και επεκτείνετε τη ζωή της βίδας και της μηχανής. |
|||

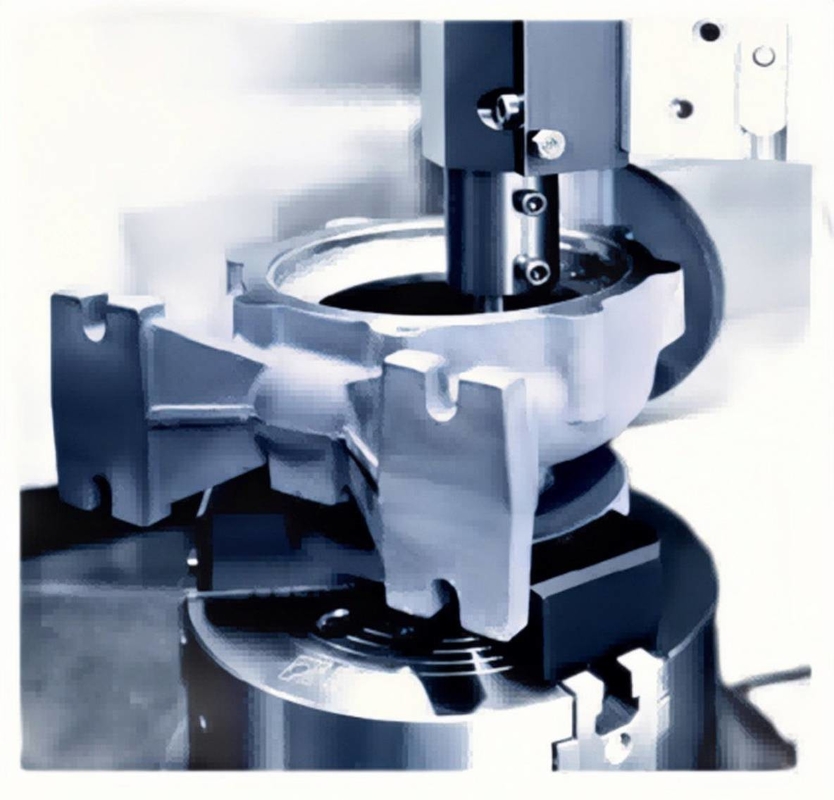

Τομέας εφαρμογής
|
|
|
|
| Ζυγός φλαντζών | Αυτόματο εργαλείο μετάδοσης | Κατοικία αντλιών πετρελαίου | Άρθρωση |
|
|
|
|
| Διαφορική κατοικία | Δίσκος φρένων | Φλάντζα δοντιών τελών | Διαφορική κατοικία |
