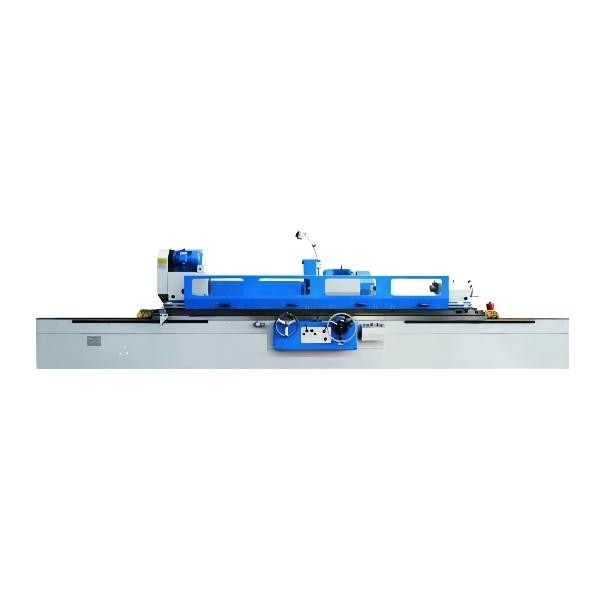

Βαρέων καθηκόντων κυλινδρική αλέθοντας μηχανή καθολικό M1350A M1350B
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | M1350A/B κυλινδρική αλέθοντας μηχανή | Απόσταση μεταξύ των κέντρων: | 2000/3000/4000mm |
|---|---|---|---|
| Έδαφος διαμέτρων: | 25500mm | Μέγιστο βάρος του κομματιού εργασίας: | 2000kg |
| Ταχύτητα αξόνων Workhead: | 50HZ: 10~100 Stepless r/min | Επικεφαλής να γυρίσει ροδών γωνία: | 870 r/min |
| Μέγιστο ταξίδι: | 438mm | Ακαθάριστο βάρος: | 13(2000)、 17.4(3000)、 20(4000) |
| Επισημαίνω |
Βαρέων καθηκόντων κυλινδρική αλέθοντας μηχανή,M1350B κυλινδρική αλέθοντας μηχανή,Βαρέων καθηκόντων καθολική μηχανή μύλων |
||
Περιγραφή του προϊόντος
M13 καθολική βαρέων καθηκόντων κυλινδρική αλέθοντας μηχανή σειράς M1350A/B
Αυτή η σειρά κυλινδρικού μύλου υιοθετεί τον ηλεκτρικό και υδραυλικό ενδασφαλίζοντας μηχανισμό, όλα τα κινούμενα μέρη, και η λειτουργία είναι ασφαλής και αξιόπιστη. Είναι κατάλληλο για τα κυλινδρικά ή κωνικά περιστροφικά κομμάτια προς κατεργασία ακρίβειας IT6-IT5. Κατάλληλος για τα εργαστήρια παραγωγής μονών κομματιών και batch.
Η οριζόντια τροφή του κεφαλιού ροδών οδηγείται από την υδραυλική πίεση να πραγματοποιηθεί η μικροϋπολογιστής-αυτόματη περιοδική τροφή και η ταχεία πρόοδος και υποχωρεί. Η χονδροειδής και λεπτή σίτιση μπορεί επίσης να γίνει με το χέρι.
Τα M1350, τα M1450, και οι σειρές M1363 worktables και οι επικεφαλής ράγες ροδών υιοθετούν τις στατικές ράγες, οι οποίες μπορούν να κινηθούν ομαλά με τις χαμηλές ταχύτητες.
Οι ρόδες σειράς M1350, M1450, και M1363 υιοθετούν τους κύριους άξονες υψηλός-ακαμψίας με την υψηλή ακρίβεια περιστροφής και την καλή ακαμψία. Το λειτουργώντας κεφάλι υιοθετεί το μετατροπέα συχνότητας για να πραγματοποιήσει το stepless κανονισμό ταχύτητας.
| Τυποποιημένα εξαρτήματα | Προαιρετικά εξαρτήματα | ||
| Δεξαμενή δροσίζοντας νερού | Ισοπεδώνοντας σίδηρος μαξιλαριών | Ισορροπώντας στάση ροδών | Κλειστό κεντρικό υπόλοιπο |
| Εξωτερικό κομμό κύκλων | Φως εργασίας | Μαγνητικό sepatator | Κομμό ροδών προσώπου τελών |
| Τσοκ τροχών άλεσης και διαχειριζόμενα εργαλεία |
Ανοικτό κεντρικό πλαίσιο | Μαγνητικός διαχωριστής φίλτρο ζωνών |
Κομμό ροδών ακτίνας |
| Ανοικτά πρότυπα κεντρικών πλαισίων | κέντρο | αλέθοντας κεντρική συσκευή | |
| Άξονας ισορροπίας | εσωτερικά στρογγυλά λειαντικά (μόνο σειρά M14) | ||
Κύριες τεχνικές παράμετροι
| Γενική ικανότητα | ΣΤΟΙΧΕΙΟ | ΜΟΝΑΔΑ | M1350A/B | |
| Απόσταση μεταξύ των κέντρων | χιλ. | 2000, 3000, 4000 | ||
| Κεντρικό ύψος | χιλ. | 270 | ||
| Dia. Έδαφος (O.D) | χιλ. | 25-500 | ||
| Μέγιστο έδαφος μήκους (O.D) | χιλ. | 2000, 3000, 4000 | ||
| Μέγιστο βάρος του κομματιού εργασίας | κλ | 2000 | ||
| Κεφάλι εργασίας | Κεντρική κωνικότητα | ΑΜ | 6 | |
| Ταχύτητα αξόνων | r/min | 50HZ: 10~100 Stepless | ||
| Κεφάλι ροδών | Να γυρίσει γωνία | r/min | 870 | |
| Γρήγορο ταξίδι Wheelhead | χιλ. | 100 | ||
| Μέγιστο ταξίδι | χιλ. | 438 | ||
| Τροφή χεριών ανά. | περιστροφή | Τραχύ 4/finish 0,5 | ||
| Τροφή χεριών ανά. | gra | Τραχύς: 0,02 τελειώνουν: 0,0025 | ||
| Μέγεθος ροδών (ODxWxID) | χιλ. | 750x75x305 | ||
| Περιφερειακή ταχύτητα | m/s | 35 | ||
| Πίνακας | Τροφή χεριών ανά. | περιστροφή | 5 | |
| Μέγιστη να γυρίσει γωνία του πίνακα | Cockwise | ° | 2° (2000,3000), 1° (4000) | |
| Αντίθετος προς την φορά των δεικτών του ρολογιού | ° | 5° (2000), 3° (3000) 2° (4000) |
||
| Διαμήκης σειρά ταχύτητας του πίνακα | m/min | 0.1-3 | ||
| Tailstock | Κεντρική κωνικότητα | ΑΜ | 6 | |
| Ταξίδι καλαμιών | χιλ. | 70 | ||
| Μηχανή | Δύναμη μηχανών Wheelhead | KW | 15 | |
| Δύναμη μηχανών Workhead | KW | 7.5 | ||
| Μηχανή | Ακαθάριστο βάρος | τ | 13(2000), 17.4(3000), 20(4000) | |
| Διάσταση συσκευασίας | εκατ. | 546 Χ 209x 210(2000) 746 Χ 209x 210(3000) 946 X 209 X 210(4000) |
||
Έκθεση
Τα κυριότερα σημεία του προϊόντος
M13 καθολική βαρέων καθηκόντων κυλινδρική αλέθοντας μηχανή σειράς M1350A/B Αυτή η σειρά κυλινδρικού μύλου υιοθετεί τον ηλεκτρικό και υδραυλικό ενδασφαλίζοντας μηχανισμό, όλα τα κινούμενα μέρη, και η λειτουργία είναι ασφαλής και αξιόπιστη. Είναι κατάλληλο για τα κυλινδρικά ή κωνικά περιστροφικά κομμά...
