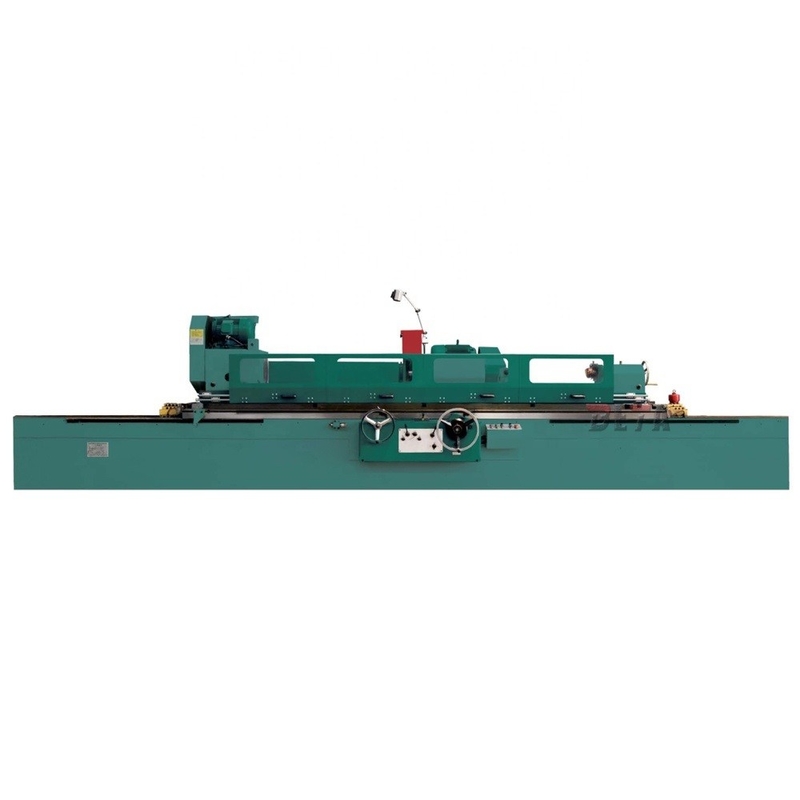

Καθολική κυλινδρική υψηλή ακρίβεια M1432B μηχανών λείανσης
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | M1432B κυλινδρική αλέθοντας μηχανή | Απόσταση μεταξύ των κέντρων: | 1000/1500/2000/3000mm |
|---|---|---|---|
| Έδαφος διαμέτρων: | 8320mm | Μέγιστο βάρος του κομματιού εργασίας: | 150kg |
| Ταχύτητα αξόνων Workhead: | 50HZ: 25-220 Stepless r/min | Επικεφαλής να γυρίσει ροδών γωνία: | 1670 r/min |
| Μέγιστο ταξίδι: | 246mm | Ακαθάριστο βάρος: | 5.3(1000). 6.1(1500)、 7.9(2000)、 9.9(3000) τ |
| Επισημαίνω |
M1432B κυλινδρική αλέθοντας μηχανή,Κυλινδρική αλέθοντας μηχανή του ISO,Καθολική αλέθοντας μηχανή υψηλής ακρίβειας |
||
Περιγραφή του προϊόντος
Καθολική κυλινδρική αλέθοντας μηχανή σειράς M1432B υψηλής ακρίβειας M14
Αυτή η σειρά κυλινδρικών μύλων χρησιμοποιεί τους ηλεκτρικούς και υδραυλικούς ενδασφαλίζοντας μηχανισμούς με τα διάφορα κινούμενα μέρη, τα οποία είναι ασφαλή και αξιόπιστα να λειτουργήσουν. Είναι κατάλληλο για τα κυλινδρικά ή κωνικά περιστροφικά κομμάτια προς κατεργασία ακρίβειας IT6-IT5. Είναι κατάλληλο για τα εργαστήρια παραγωγής μονών κομματιών και batch.
ΔΟΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
| Τυποποιημένα εξαρτήματα | Προαιρετικά εξαρτήματα | ||
| Δεξαμενή δροσίζοντας νερού | Ισοπεδώνοντας σίδηρος μαξιλαριών | Ισορροπώντας στάση ροδών | Κλειστό κεντρικό υπόλοιπο |
| Εξωτερικό κομμό κύκλων | Φως εργασίας | Μαγνητικό sepatator | Κομμό ροδών προσώπου τελών |
| Τσοκ τροχών άλεσης και διαχειριζόμενα εργαλεία |
Ανοικτό κεντρικό πλαίσιο | Μαγνητικός διαχωριστής φίλτρο ζωνών |
Κομμό ροδών ακτίνας |
| Ανοικτά πρότυπα κεντρικών πλαισίων | κέντρο | αλέθοντας κεντρική συσκευή | |
| Άξονας ισορροπίας | εσωτερικά στρογγυλά λειαντικά (μόνο σειρά M14) | ||
Κύριες τεχνικές παράμετροι
| ΣΤΟΙΧΕΙΟ | ΜΟΝΑΔΑ | M1432B | |
| Απόσταση μεταξύ των κέντρων | χιλ. | 1000, 1500, 2000, 3000 | |
| Κεντρικό ύψος | χιλ. | 180 | |
| Dia. Έδαφος (O.D) | χιλ. | 8-320 | |
| Dia. Έδαφος (I.D) | χιλ. | 30-100 | |
| Μέγιστο έδαφος μήκους (O.D) | χιλ. | 1000, 1500, 2000, 3000 | |
| Μέγιστο έδαφος μήκους (I.D) | χιλ. | 125 | |
| Μέγιστο βάρος του κομματιού εργασίας | κλ | 150 | |
| Να γυρίσει γωνία | ° | +90° | |
| Κεντρική κωνικότητα | ΑΜ | 4 | |
| Ταχύτητα αξόνων | r/min | 50HZ: 25~220 Stepless | |
| Να γυρίσει γωνία | r/min | 1670 | |
| Γρήγορο ταξίδι Wheelhead | χιλ. | 50 | |
| Μέγιστο ταξίδι | χιλ. | 246 | |
| Να γυρίσει γωνία | ° | -30° | |
| Τροφή χεριών ανά. | περιστροφή | Τραχύ 2/finish 0,5 | |
| Τροφή χεριών ανά. | gra | Τραχύς: 0,01 τελειώνουν: 0,0025 | |
| Μέγεθος ροδών (ODxWxID) | χιλ. | 400x50x203 (1000, 1500) 500x50x203 (2000,3000) |
|
| Περιφερειακή ταχύτητα | m/s | 35 | |
| Ταχύτητα αξόνων | r/min | 10000/15000 | |
| Μέγεθος ροδών | χιλ. | Max: 50x25x13 λ.: 17x20x6 | |
| Τροφή χεριών ανά. | περιστροφή | 6 | |
| Μέγιστη να γυρίσει γωνία του πίνακα | Cockwise | ° | 3° |
| Αντίθετος προς την φορά των δεικτών του ρολογιού | ° | 7°(1000), 6° (1500) 5° (2000), 3° (3000) |
|
| Διαμήκης σειρά ταχύτητας του πίνακα | m/min | 0.1-4 | |
| Κεντρική κωνικότητα | ΑΜ | 4 | |
| Ταξίδι καλαμιών | χιλ. | 30 | |
| Δύναμη μηχανών Wheelhead | KW | 5.5 (1000,1500), 7,5 (2000,3000) | |
| Εσωτερική λείανση | KW | 1.1 | |
| Δύναμη μηχανών Workhead | KW | 1.5 | |
| Ακαθάριστο βάρος | τ | 5.3(1000). 6.1(1500) 7.9(2000), 9.9(3000) |
|
| Διάσταση συσκευασίας | εκατ. | 326 X 200 X 205(1000) 426 X 200 X 205(1500) 540 X 200 X 205(2000) 739 X 200 X 205(3000) |
|
