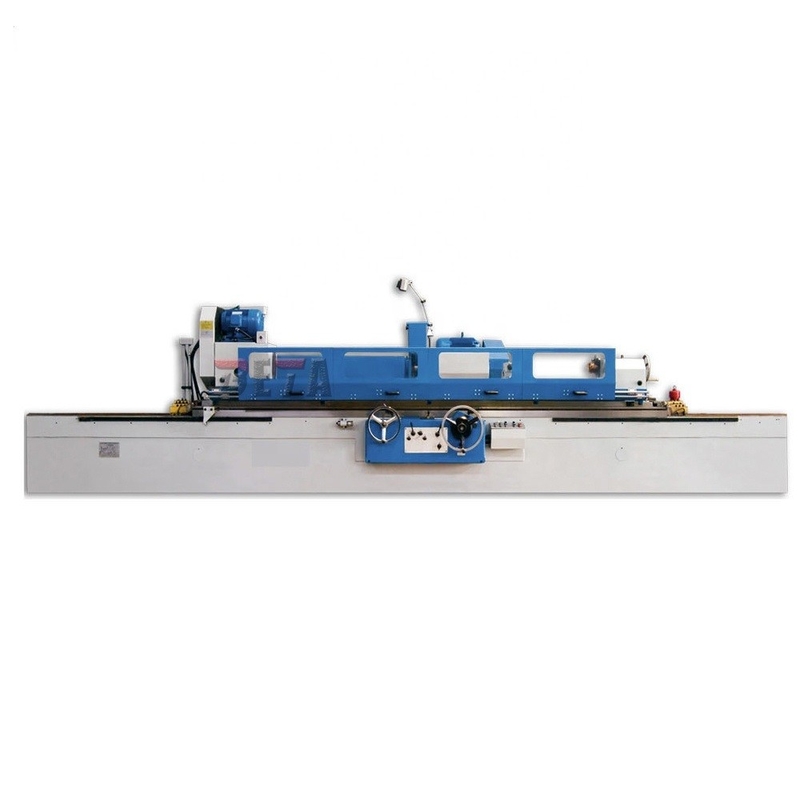

M1463 καθολική κυλινδρική αλέθοντας μηχανή 450mm μηχανή μύλων μετάλλων ταξιδιού
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντων: | M1463 κυλινδρική αλέθοντας μηχανή | Απόσταση μεταξύ των κέντρων: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Έδαφος διαμέτρων: | 30630mm | Μέγιστο βάρος του κομματιού εργασίας: | 3000kg |
| Ταχύτητα αξόνων Workhead: | 50HZ: 14-140 Stepless r/min | Επικεφαλής να γυρίσει ροδών γωνία: | 1100/550 r/min |
| Μέγιστο ταξίδι: | 450mm | Ακαθάριστο βάρος: | 18(2000). 19(3000)、 24(4000)、 26(5000) τ |
| Επισημαίνω |
Καθολική κυλινδρική αλέθοντας μηχανή,M1463 κυλινδρική αλέθοντας μηχανή,μηχανή μύλων μετάλλων ταξιδιού 450mm |
||
Περιγραφή του προϊόντος
M14 καθολικός κυλινδρικός μύλος μετάλλων αλέθοντας μηχανών σειράς M1463
Αυτή η σειρά κυλινδρικών μύλων χρησιμοποιεί τους ηλεκτρικούς και υδραυλικούς ενδασφαλίζοντας μηχανισμούς με τα διάφορα κινούμενα μέρη, τα οποία είναι ασφαλή και αξιόπιστα να λειτουργήσουν. Είναι κατάλληλο για τα κυλινδρικά ή κωνικά περιστροφικά κομμάτια προς κατεργασία ακρίβειας IT6-IT5. Είναι κατάλληλο για τα εργαστήρια παραγωγής μονών κομματιών και batch.
ΔΟΜΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
| Τυποποιημένα εξαρτήματα | Προαιρετικά εξαρτήματα | ||
| Δεξαμενή δροσίζοντας νερού | Ισοπεδώνοντας σίδηρος μαξιλαριών | Ισορροπώντας στάση ροδών | Κλειστό κεντρικό υπόλοιπο |
| Εξωτερικό κομμό κύκλων | Φως εργασίας | Μαγνητικό sepatator | Κομμό ροδών προσώπου τελών |
| Τσοκ τροχών άλεσης και διαχειριζόμενα εργαλεία |
Ανοικτό κεντρικό πλαίσιο | Μαγνητικός διαχωριστής φίλτρο ζωνών |
Κομμό ροδών ακτίνας |
| Ανοικτά πρότυπα κεντρικών πλαισίων | κέντρο | αλέθοντας κεντρική συσκευή | |
| Άξονας ισορροπίας | εσωτερικά στρογγυλά λειαντικά (μόνο σειρά M14) | ||
Κύριες τεχνικές παράμετροι
| ΣΤΟΙΧΕΙΟ | ΜΟΝΑΔΑ | M1463 | |
| Απόσταση μεταξύ των κέντρων | χιλ. | 2000, 3000, 4000, 5000 | |
| Κεντρικό ύψος | χιλ. | 370 | |
| Dia. Έδαφος (O.D) | χιλ. | 30-630 | |
| Dia. Έδαφος (I.D) | χιλ. | 30-250 | |
| Μέγιστο έδαφος μήκους (O.D) | χιλ. | 2000, 3000, 4000, 5000 | |
| Μέγιστο έδαφος μήκους (I.D) | χιλ. | 320 | |
| Μέγιστο βάρος του κομματιού εργασίας | κλ | 3000 | |
| Να γυρίσει γωνία | ° | +90° | |
| Κεντρική κωνικότητα | ΑΜ | μετρικά 80 # | |
| Ταχύτητα αξόνων | r/min | 50HZ: 14~140 stepless | |
| Να γυρίσει γωνία | r/min | 1100/550 | |
| Γρήγορο ταξίδι Wheelhead | χιλ. | 100 | |
| Μέγιστο ταξίδι | χιλ. | 450 | |
| Να γυρίσει γωνία | ° | -30° | |
| Τροφή χεριών ανά. | περιστροφή | Τραχύ 4/finish 0,5 | |
| Τροφή χεριών ανά. | gra | Τραχύς: 0,02 τελειώνουν: 0,0025 | |
| Μέγεθος ροδών (ODxWxID) | χιλ. | 600x75x305 | |
| Περιφερειακή ταχύτητα | m/s | 35/17.5 | |
| Ταχύτητα αξόνων | r/min | 10000 | |
| Μέγεθος ροδών | χιλ. | Max: 175x32x32 λ.: 30x25x10 | |
| Τροφή χεριών ανά. | περιστροφή | 5 | |
| Μέγιστη να γυρίσει γωνία του πίνακα | Cockwise | ° | 2° (2000), 1 ° (3000,4000,5000) |
| Αντίθετος προς την φορά των δεικτών του ρολογιού | ° | 4° (2000), 3° (3000) 2.5° (4000), 1.5° (5000) |
|
| Διαμήκης σειρά ταχύτητας του πίνακα | m/min | 0.1-2.5 | |
| Κεντρική κωνικότητα | ΑΜ | μετρικά 80 # | |
| Ταξίδι καλαμιών | χιλ. | 70 | |
| Δύναμη μηχανών Wheelhead | KW | 7/11 | |
| Εσωτερική λείανση | KW | 1.5 | |
| Δύναμη μηχανών Workhead | KW | 15 | |
| Ακαθάριστο βάρος | τ | 18(2000), 19(3000) 24(4000), 26(5000) |
|
| Διάσταση συσκευασίας | εκατ. | 640 X 240 X 226(2000) 826 X 240 X 226(3000) 1050 X 240 X 226(4000) 1250 X 240 X 226(5000) |
|
Τα κυριότερα σημεία του προϊόντος
M14 καθολικός κυλινδρικός μύλος μετάλλων αλέθοντας μηχανών σειράς M1463 Αυτή η σειρά κυλινδρικών μύλων χρησιμοποιεί τους ηλεκτρικούς και υδραυλικούς ενδασφαλίζοντας μηχανισμούς με τα διάφορα κινούμενα μέρη, τα οποία είναι ασφαλή και αξιόπιστα να λειτουργήσουν. Είναι κατάλληλο για τα κυλινδρικά ή κων...
