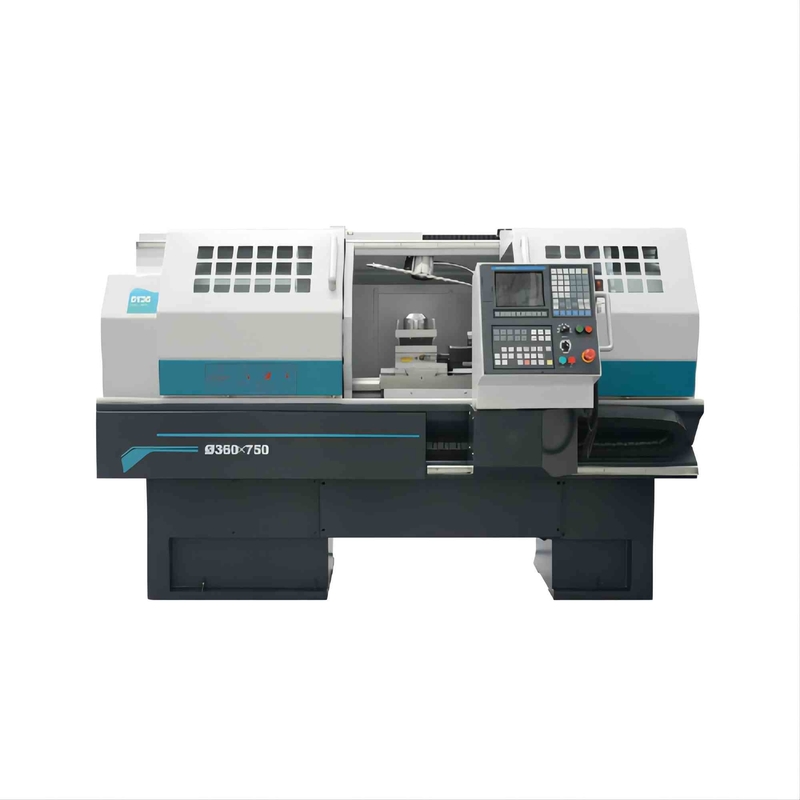

5.5KW οριζόντια μηχανή μηχανών CKA6136 CKA6136i CNC τόρνου κρεβατιών αξόνων επίπεδη
Λεπτομέρειες για το προϊόν
| Όνομα: | CKA6136/CKA6136i επίπεδος CNC κρεβατιών τόρνος | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø360mm |
|---|---|---|---|
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια: | Ø180mm | Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000mm |
| Μέγιστο τέμνον μήκος: | 580/830mm | Δύναμη μηχανών αξόνων: | 5.5KW |
| Ο άξονας άντεξε: | Ø52/Ø40mm | Τύπος μύτης αξόνων: | A2-6 το /A2-5 |
| Σειρές ταχύτητας αξόνων: | 20-2500 (2 χειρωνακτικό) σειράς/20-3500 (ενιαίος άξονας) | Γρήγορο πέρασμα του άξονα X/Z: | 4/6m/min |
| Επισημαίνω |
CKA6136 επίπεδη μηχανή τόρνου κρεβατιών,5.5KW επίπεδη μηχανή τόρνου κρεβατιών,CKA6136 CNC οριζόντια μηχανή |
||
Περιγραφή του προϊόντος
Επίπεδη μηχανή τόρνου κρεβατιών τιμών μηχανών σειράς CKA6136/CKA6136i Κίνα CNC CKA για την πώληση
Παρουσίαση προϊόντων

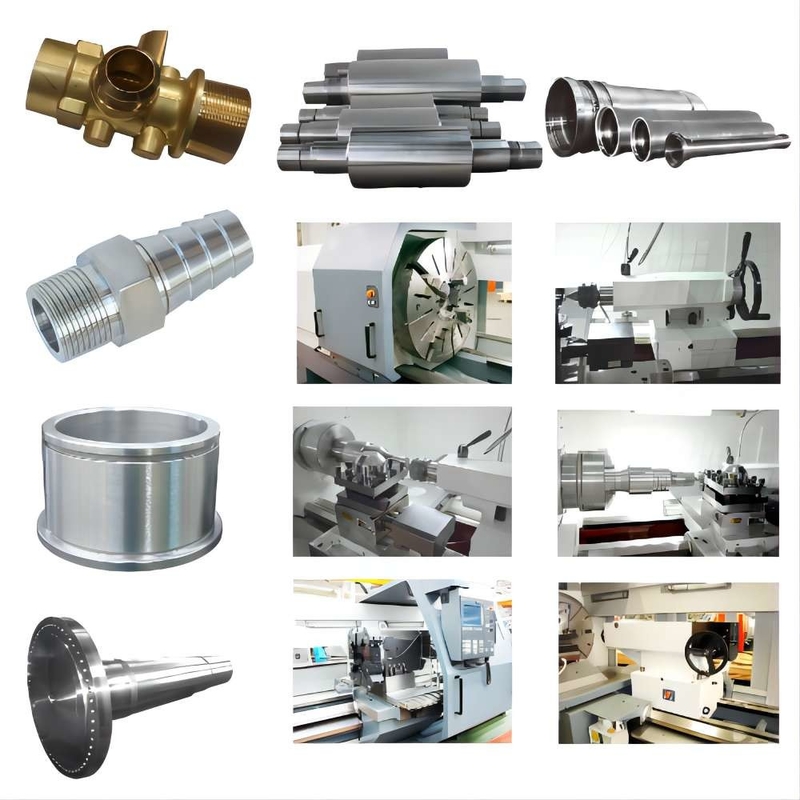

CNC σειράς CKA οι τόρνοι είναι CNC οριζόντιοι τόρνοι που ελέγχονται από τις διαμήκεις (Ζ) και εγκάρσιες (X) συντεταγμένες. Μπορεί αυτόματα να ολοκληρώσει την εσωτερική και εξωτερική κυλινδρική επιφάνεια, την κωνική επιφάνεια, την επιφάνεια τόξων, την επιφάνεια τελών, αυλακώνοντας, να κάνει λοξοτομή και άλλου τις διαδικασίες για τα διάφορα μέρη άξονων και δίσκων. Μπορεί επίσης να γυρίσει τα μετρικά ευθέα νήματα, τα ευθέα νήματα νημάτων τελών και ίντσας και τη διάφορη γυρίζοντας επεξεργασία όπως το κωνικό σπείρωμα. Είναι κατάλληλο για την παραγωγή των μικρών και μέσων batch προϊόντων πολυ-ποικιλίας, και μπορεί να παρουσιάσει ανωτερότητά του ειδικά για τα σύνθετα και μεγάλης ακρίβειας μέρη.
Διαμόρφωση προϊόντων
| Διαμόρφωση | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Τύπος τρόπων οδηγών | Τρόπος κιβωτίων | ● | ● | ● | ● | ● | ● | ● |
| Μορφή αλλαγής ταχύτητας κύριας κίνησης | Χειρωνακτική σερβο μηχανή | ● | ● | ● | ● | Ο | Ο | Ο |
| Αυτόματη σερβο μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Διπλή μηχανή ταχύτητας | — | — | Ο | Ο | — | — | — | |
| Κοινή μηχανή | — | — | — | — | Ο | Ο | Ο | |
| Χειρωνακτική αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Αυτόματη αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Ενιαίος άξονας | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| SIEMENS | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| KND | Ο | Ο | Ο | Ο | — | — | — | |
| Hnc-808D | Ο | Ο | Ο | Ο | — | — | — | |
| MITSUBISHI | Ο | Ο | — | — | — | — | — | |
| Τσοκ | Χειρωνακτικός | ● | ● | ● | ● | ● | ● | ● |
| Εσωτερικό κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | — | — | — | |
| Εσωτερικό στερεό υδραυλικό τσοκ | Ο | Ο | — | — | — | — | — | |
| Εισαγόμενο κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εισαγόμενο στερεό υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Tailstock | Χειρωνακτικό tailstock | ● | ● | ● | ● | ● | ● | ● |
| Υδραυλικό tailstock | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Θέση εργαλείων | Κάθετο positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Οριζόντια 6 -6-positOn | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Οριζόντιο positon 8 | — | — | Ο | Ο | Ο | Ο | Ο | |
| Σύστημα ψυκτικού μέσου | Αναγκασμένος - αερόψυξη | ● | ● | ● | ● | — | — | — |
| Ανταλλάκτης θερμότητας για την ηλεκτρική επιτροπή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Ηλεκτρική θερμική μονάδα ελέγχου | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| άλλο επιλογές ή χαρακτηριστικό γνώρισμα | Σταθερό υπόλοιπο | Ο | Ο | Ο | Ο | Ο | Ο | Ο |
| Υπόλοιπο οπαδών | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| 4-σαγόνι τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εξωτερικό handwheel | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
●-Πρότυπα Ο-Προαιρετικός —--ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Κύρια προδιαγραφή
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø360 | Ø400 | |||
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø180 | Ø200 | |||
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000 | 750/1000 | |||
| Μέγιστο τέμνον μήκος | χιλ. | 580/830 | 580/830 | |||
| Max.turning διάμετρος | Κάθετη θέση 4 | χιλ. | Ø360 | Ø400 | ||
| Οριζόντια θέση 6 | χιλ. | Ø300 | Ø300 | |||
| Οριζόντια θέση 8 | χιλ. | — | — | |||
| Κεντρικό ύψος αξόνων | χιλ. | 186 | 200 | |||
| Δύναμη μηχανών αξόνων | KW | 5.5 | 5.5 | 5.5 | 5.5 | |
| Ο άξονας άντεξε | χιλ. | Ø52 | Ø40 | Ø52 | Ø40 | |
| Η κωνικότητα του άξονα άντεξε | ΑΜ 6 | ΑΜ 5 | ΑΜ 6 | ΑΜ 5 | ||
| Τύπος μύτης αξόνων | 2-6 | 2-5 | 2-6 | 2-5 | ||
| Σειρές ταχύτητας αξόνων | r/min | 20-2500 εγχειρίδιο 2 σειράς |
20-3500 Ενιαίος άξονας |
20-2500 εγχειρίδιο 2 σειράς |
20-3500 Ενιαίος άξονας |
|
| Διάμετρος καλαμιών Taistock | χιλ. | Ø63 | Ø63 | |||
| Tailstock ταξίδι καλαμιών | χιλ. | 140 | 140 | |||
| Tailstock κωνικότητα καλαμιών | Νο 4 ΑΜ | Νο 4 ΑΜ | ||||
| Max.travel του Χ-άξονα | χιλ. | 230 | 240 | |||
| Ζ-άξονας Max.travelof | χιλ. | 580/830 | 580/830 | |||
| Γρήγορο πέρασμα του άξονα X/Z | m/min | 4/6 | 4/6 | |||
| Μέγεθος κνημών εργαλείων (κάθετο positon 4) | χιλ. | 20X20 | 20X20 | |||
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Ακρίβεια axisrepeatability X/Z | χιλ. | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Βάρος μηχανών | κλ | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
