Επίπεδη CNC κρεβατιών καθολική μηχανή CKA6140/CKA6140i μηχανών 5.5KW τόρνου
Λεπτομέρειες για το προϊόν
| όνομα: | Τόρνος CNC επίπεδου κρεβατιού CKA6140/CKA6140i | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø400 χιλιοστά |
|---|---|---|---|
| Μέγιστη διάμετρος κλίσης πάνω από το διασταυρούμενο διαδρόμιο: | Ø200mm | Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000 mm |
| Μέγιστη. μήκος κοπής: | 580/830 χλστ | Ισχύς κινητήρα ατράκτου: | 5,5 kw |
| Τρύπα ατράκτου: | Ø52/Ø40mm | Τύπος μύτης αξόνων: | Α2-6 /Α2-5 |
| Σειρές ταχύτητας αξόνων: | 20-2500 (εγχειρίδιο 2 σειρών)/20-3500 (Μονός άξονας) | Ταχεία διέλευση του άξονα Χ/Ζ: | 4/6m/min |
| Επισημαίνω |
Επίπεδες CNC κρεβατιών μηχανές τόρνου,5.5KW CNC μηχανές τόρνου,Καθολικός CNC τόρνος του ISO |
||
Περιγραφή του προϊόντος
CNC κρεβατιών καθολικών επιπέδων σειράς CKA6140/CKA6140i CKA προμηθευτής της Κίνας τόρνου

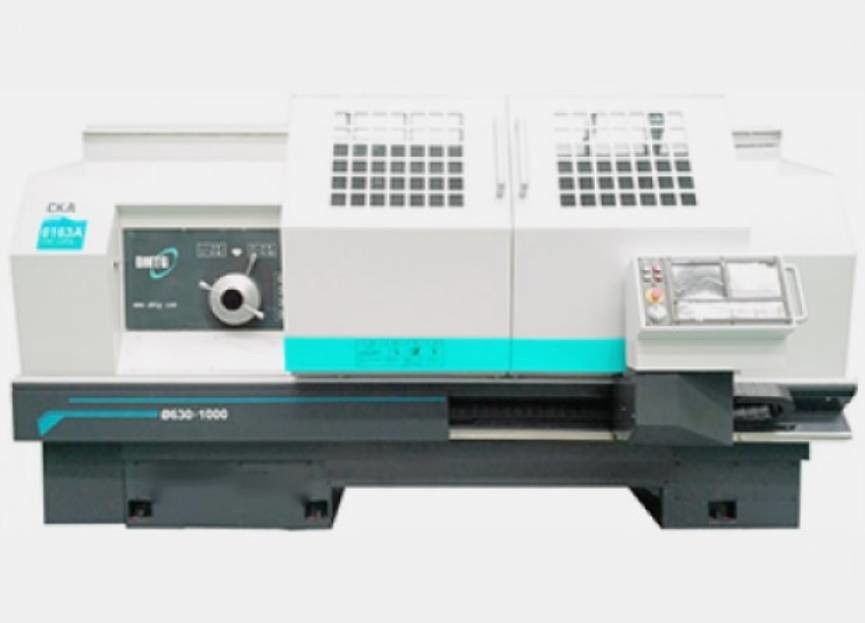

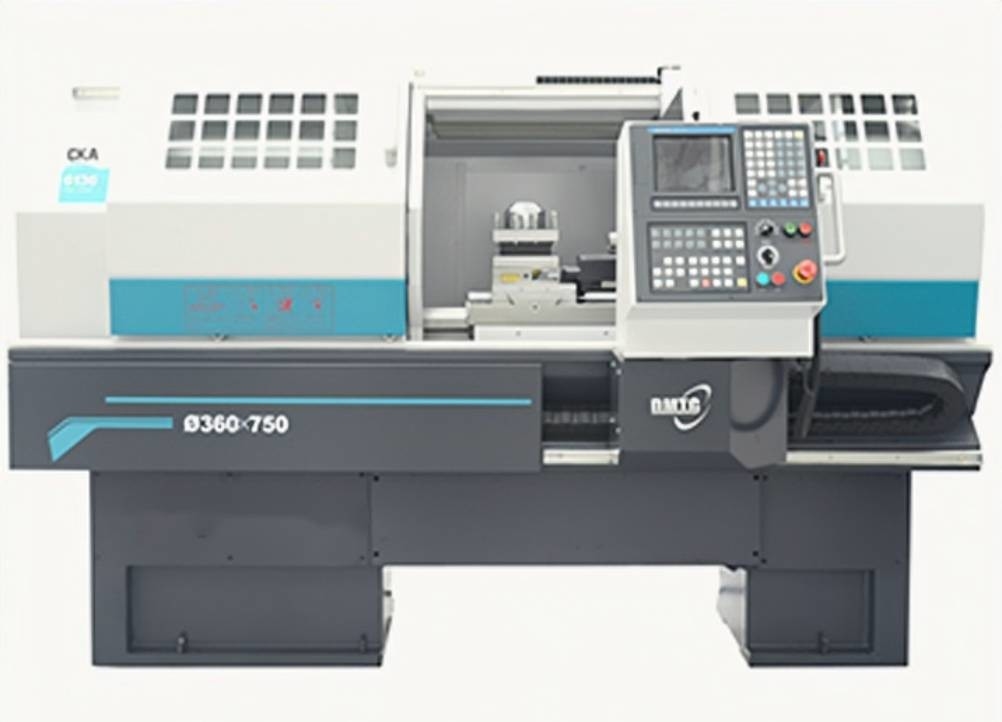

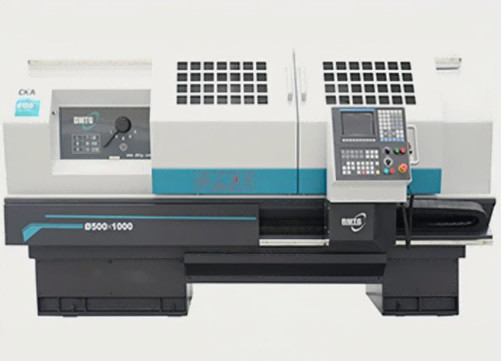

Παρουσίαση προϊόντων
Αυτή η μηχανή είναι ένας οριζόντιος τόρνος αριθμητικού ελέγχου που ελέγχεται από τις κάθετες (Ζ) και οριζόντιες (X) συντεταγμένες. Μπορεί αυτόματα να κόψει την εσωτερική και εξωτερική κυλινδρική επιφάνεια, την κωνική επιφάνεια, την κυκλική επιφάνεια, την επιφάνεια τελών, αυλακώνοντας, να κάνει λοξοτομή και άλλου τις διαδικασίες για τα διάφορα μέρη άξονων και δίσκων, και μπορεί να γυρίσει το μετρικό ευθύ νήμα, το ευθύ νήμα νημάτων τελών και ίντσας και τις διάφορες γυρίζοντας διαδικασίες όπως τα κωνικά σπειρώματα. Είναι κατάλληλο για την παραγωγή των μέσων και μικρών batch προϊόντων πολυ-ποικιλίας, και μπορεί να παρουσιάσει ανωτερότητα στα σύνθετα και μεγάλης ακρίβειας μέρη.
Διαμόρφωση προϊόντων
| Διαμόρφωση | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Τύπος τρόπων οδηγών | Τρόπος κιβωτίων | ● | ● | ● | ● | ● | ● | ● |
| Μορφή αλλαγής ταχύτητας κύριας κίνησης | Χειρωνακτική σερβο μηχανή | ● | ● | ● | ● | Ο | Ο | Ο |
| Αυτόματη σερβο μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Διπλή μηχανή ταχύτητας | — | — | Ο | Ο | — | — | — | |
| Κοινή μηχανή | — | — | — | — | Ο | Ο | Ο | |
| Χειρωνακτική αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Αυτόματη αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Ενιαίος άξονας | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| SIEMENS | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| KND | Ο | Ο | Ο | Ο | — | — | — | |
| Hnc-808D | Ο | Ο | Ο | Ο | — | — | — | |
| MITSUBISHI | Ο | Ο | — | — | — | — | — | |
| Τσοκ | Χειρωνακτικός | ● | ● | ● | ● | ● | ● | ● |
| Εσωτερικό κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | — | — | — | |
| Εσωτερικό στερεό υδραυλικό τσοκ | Ο | Ο | — | — | — | — | — | |
| Εισαγόμενο κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εισαγόμενο στερεό υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Tailstock | Χειρωνακτικό tailstock | ● | ● | ● | ● | ● | ● | ● |
| Υδραυλικό tailstock | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Θέση εργαλείων | Κάθετο positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Οριζόντια 6 -6-positOn | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Οριζόντιο positon 8 | — | — | Ο | Ο | Ο | Ο | Ο | |
| Σύστημα ψυκτικού μέσου | Αναγκασμένος - αερόψυξη | ● | ● | ● | ● | — | — | — |
| Ανταλλάκτης θερμότητας για την ηλεκτρική επιτροπή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Ηλεκτρική θερμική μονάδα ελέγχου | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| άλλο επιλογές ή χαρακτηριστικό γνώρισμα | Σταθερό υπόλοιπο | Ο | Ο | Ο | Ο | Ο | Ο | Ο |
| Υπόλοιπο οπαδών | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| 4-σαγόνι τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εξωτερικό handwheel | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
●-Πρότυπα Ο-Προαιρετικός —--ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Κύρια προδιαγραφή
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø360 | Ø400 | |||
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø180 | Ø200 | |||
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000 | 750/1000 | |||
| Μέγιστο τέμνον μήκος | χιλ. | 580/830 | 580/830 | |||
| Max.turning διάμετρος | Κάθετη θέση 4 | χιλ. | Ø360 | Ø400 | ||
| Οριζόντια θέση 6 | χιλ. | Ø300 | Ø300 | |||
| Οριζόντια θέση 8 | χιλ. | — | — | |||
| Κεντρικό ύψος αξόνων | χιλ. | 186 | 200 | |||
| Δύναμη μηχανών αξόνων | KW | 5.5 | 5.5 | 5.5 | 5.5 | |
| Ο άξονας άντεξε | χιλ. | Ø52 | Ø40 | Ø52 | Ø40 | |
| Η κωνικότητα του άξονα άντεξε | ΑΜ 6 | ΑΜ 5 | ΑΜ 6 | ΑΜ 5 | ||
| Τύπος μύτης αξόνων | 2-6 | 2-5 | 2-6 | 2-5 | ||
| Σειρές ταχύτητας αξόνων | r/min | 20-2500 εγχειρίδιο 2 σειράς |
20-3500 Ενιαίος άξονας |
20-2500 εγχειρίδιο 2 σειράς |
20-3500 Ενιαίος άξονας |
|
| Διάμετρος καλαμιών Taistock | χιλ. | Ø63 | Ø63 | |||
| Tailstock ταξίδι καλαμιών | χιλ. | 140 | 140 | |||
| Tailstock κωνικότητα καλαμιών | Νο 4 ΑΜ | Νο 4 ΑΜ | ||||
| Max.travel του Χ-άξονα | χιλ. | 230 | 240 | |||
| Ζ-άξονας Max.travelof | χιλ. | 580/830 | 580/830 | |||
| Γρήγορο πέρασμα του άξονα X/Z | m/min | 4/6 | 4/6 | |||
| Μέγεθος κνημών εργαλείων (κάθετο positon 4) | χιλ. | 20X20 | 20X20 | |||
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Ακρίβεια axisrepeatability X/Z | χιλ. | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Βάρος μηχανών | κλ | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
Packing&Shipping
FAQ
1: Πώς μπορώ να επιλέξω τις καταλληλότερες μηχανές;
Α: Παρακαλώ μου πέστε τις προδιαγραφές σας, μπορούμε να επιλέξουμε το καλύτερο πρότυπο για σας, ή μπορείτε να επιλέξετε το ακριβές πρότυπο. Μπορείτε επίσης να μας στείλετε το σχεδιασμό προϊόντων, θα επιλέξουμε τις καταλληλότερες μηχανές για σας.
2: Ποια είναι τα κύρια προϊόντα επιχείρησής σας σας;
Α: Ειδικευτήκαμε σε όλα τα είδη μηχανών, όπως CNC η μηχανή τόρνου, CNC μηχανή άλεσης, κάθετο επεξεργαμένος στη μηχανή κέντρο, μηχανές τόρνου, μηχανή διατρήσεων, ακτινωτή μηχανή διατρήσεων, πριονίζοντας μηχανή, μηχανή διαμορφωτών και ούτω καθεξής.
3: Ποιοι είναι οι εμπορικοί όροι σας;
Α: ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CFR και CIF όλοι αποδεκτοί.
4: Ποιοι είναι οι όροι πληρωμής;
Α: T/T, αρχική πληρωμή 30% όταν διαταγή, πληρωμή ισορροπίας 70% πριν από την αποστολή Αμετάκλητο LC άμεσα.
5: Ποιο είναι το MOQ;
Α: 1 σύνολο.
