Επίπεδος CNC κρεβατιών καθολικός CKA6150i τόρνου στροφής ενιαίος άξονας μηχανών
Λεπτομέρειες για το προϊόν
| Όνομα: | CKA6150i επίπεδος CNC κρεβατιών τόρνος | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø500mm |
|---|---|---|---|
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια: | Ø280mm | Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000mm |
| Μέγιστο τέμνον μήκος: | 680/930mm | Δύναμη μηχανών αξόνων: | 11/15Kw |
| Ο άξονας άντεξε: | Ø82mm | Τύπος μύτης αξόνων: | A2-8 |
| Σειρές ταχύτητας αξόνων: | 30-3000 ενιαίος άξονας | Γρήγορο πέρασμα του άξονα X/Z: | 4/8m/min |
| Επισημαίνω |
CKA6150i CNC μηχανή τόρνου στροφής,Καθολική CNC μηχανή τόρνου στροφής,Ενιαίος επίπεδος CNC αξόνων τόρνος |
||
Περιγραφή του προϊόντος

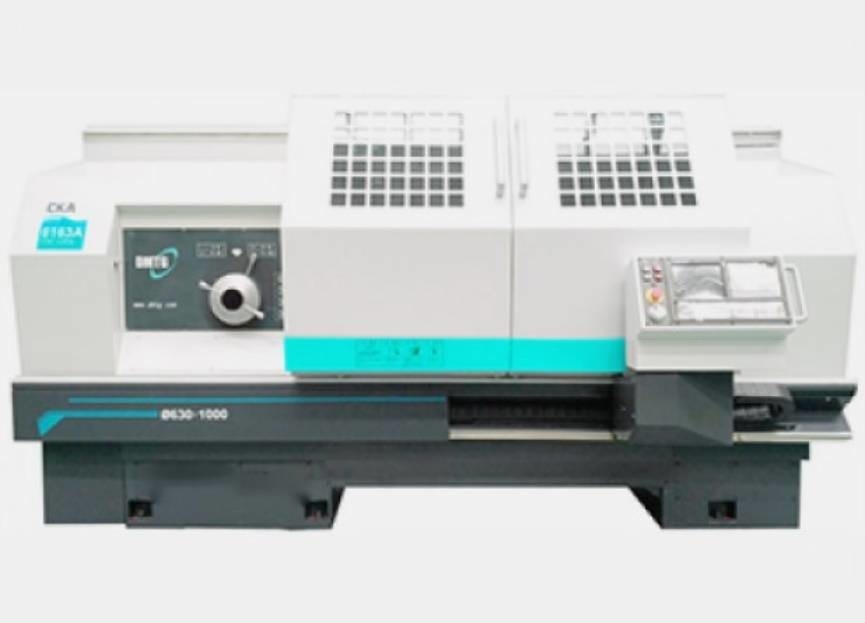

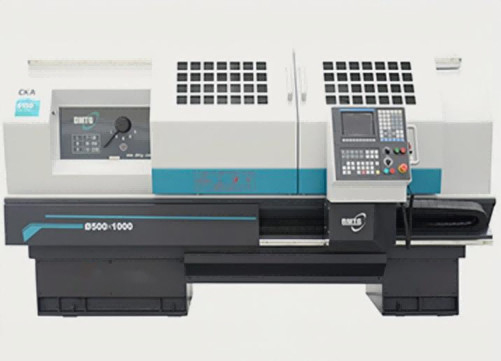

CNC κρεβατιών καθολικών επιπέδων σειράς CKA τόρνος
Παρουσίαση προϊόντων
Αυτή η εργαλειομηχανή είναι ένας CNC οριζόντιος τόρνος που ελέγχεται από τις κάθετες (Ζ) και οριζόντιες (X) συντεταγμένες. Μπορεί αυτόματα να κόψει εσωτερικό και εξωτερικό κυλινδρικό, εκλεπτυμένος, κύκλος, τέλος, αυλακώνοντας, να κάνει λοξοτομή και άλλου διαδικασίες των διάφορων μερών άξονων και δίσκων. Μπορεί να γυρίσει τα μετρικά ευθέα νήματα, τα νήματα τελών, τα ευθέα νήματα ίντσας και τις διάφορες γυρίζοντας διαδικασίες. Όπως το κωνικό σπείρωμα. Είναι κατάλληλο για την παραγωγή των μέσων και μικρών batch προϊόντων πολυ-ποικιλίας, και παρουσιάζει ανωτερότητα στα σύνθετα και μεγάλης ακρίβειας μέρη.
Διαμόρφωση προϊόντων
| Διαμόρφωση | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Τύπος τρόπων οδηγών | Τρόπος κιβωτίων | ● | ● | ● | ● | ● | ● | ● |
| Μορφή αλλαγής ταχύτητας κύριας κίνησης | Χειρωνακτική σερβο μηχανή | ● | ● | ● | ● | Ο | Ο | Ο |
| Αυτόματη σερβο μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Διπλή μηχανή ταχύτητας | — | — | Ο | Ο | — | — | — | |
| Κοινή μηχανή | — | — | — | — | Ο | Ο | Ο | |
| Χειρωνακτική αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Αυτόματη αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Ενιαίος άξονας | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| SIEMENS | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| KND | Ο | Ο | Ο | Ο | — | — | — | |
| Hnc-808D | Ο | Ο | Ο | Ο | — | — | — | |
| MITSUBISHI | Ο | Ο | — | — | — | — | — | |
| Τσοκ | Χειρωνακτικός | ● | ● | ● | ● | ● | ● | ● |
| Εσωτερικό κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | — | — | — | |
| Εσωτερικό στερεό υδραυλικό τσοκ | Ο | Ο | — | — | — | — | — | |
| Εισαγόμενο κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εισαγόμενο στερεό υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Tailstock | Χειρωνακτικό tailstock | ● | ● | ● | ● | ● | ● | ● |
| Υδραυλικό tailstock | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Θέση εργαλείων | Κάθετο positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Οριζόντια 6 -6-positOn | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Οριζόντιο positon 8 | — | — | Ο | Ο | Ο | Ο | Ο | |
| Σύστημα ψυκτικού μέσου | Αναγκασμένος - αερόψυξη | ● | ● | ● | ● | — | — | — |
| Ανταλλάκτης θερμότητας για την ηλεκτρική επιτροπή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Ηλεκτρική θερμική μονάδα ελέγχου | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| άλλο επιλογές ή χαρακτηριστικό γνώρισμα | Σταθερό υπόλοιπο | Ο | Ο | Ο | Ο | Ο | Ο | Ο |
| Υπόλοιπο οπαδών | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| 4-σαγόνι τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εξωτερικό handwheel | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
●-Πρότυπα Ο-Προαιρετικός —--ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Κύρια προδιαγραφή
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CKA6150 | CKA6166 | CKA6150i | |
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø500 | Ø660 | Ø500 | |
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø280 | Ø430 | Ø280 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Μέγιστο τέμνον μήκος | χιλ. | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Max.turning διάμετρος | Κάθετη θέση 4 | χιλ. | Ø500 | Ø560 | Ø500 |
| Οριζόντια θέση 6 | χιλ. | Ø400 | Ø400 | Ø400 | |
| Οριζόντια θέση 8 | χιλ. | Ø370 | Ø370 | Ø370 | |
| Κεντρικό ύψος αξόνων | χιλ. | 250 | 330 | 250 | |
| Δύναμη μηχανών αξόνων | KW | 7.5/11 | 7.5/11 | 11/15 | |
| Ο άξονας άντεξε | χιλ. | Ø82 | |||
| Η κωνικότητα του άξονα άντεξε | Ø90 1:20 | Ø90 1:20 | Ø100 1:20 | ||
| Τύπος μύτης αξόνων | D8 | D8 | 2-8 | ||
| Σειρές ταχύτητας αξόνων | r/min | 7-2200 εγχειρίδιο 3 σειράς |
7-2200 εγχειρίδιο 3 σειράς |
30-3000 Ενιαίος άξονας |
|
| Διάμετρος καλαμιών Taistock | χιλ. | Ø75 | |||
| Tailstock ταξίδι καλαμιών | χιλ. | 150 | |||
| Tailstock κωνικότητα καλαμιών | Νο 5 ΑΜ | ||||
| Max.travel του Χ-άξονα | χιλ. | 280 | 305 | 280 | |
| Ζ-άξονας Max.travelof | χιλ. | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Γρήγορο πέρασμα του άξονα X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Μέγεθος κνημών εργαλείων (κάθετο positon 4) | χιλ. | 25X25 | |||
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Ακρίβεια axisrepeatability X/Z | χιλ. | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Βάρος μηχανών | κλ | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
