CNC κρεβατιών υψηλής ταχύτητας ακρίβειας επίπεδη μηχανή αξόνων τόρνου CKA6180A 11KW
Λεπτομέρειες για το προϊόν
| Όνομα: | CKA6180A επίπεδος CNC κρεβατιών τόρνος | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø800mm |
|---|---|---|---|
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια: | Ø490mm | Μέγιστο μήκος κομματιών προς κατεργασία: | 1000/1500/2000/3000/4000/5000mm |
| Μέγιστο τέμνον μήκος: | 795/1245/1845/2745/3785/4745mm (κάθετη θέση 4) 690/1140/1740/2640/3680/4640mm (οριζόντια 6/8-θέση) | Δύναμη μηχανών αξόνων: | 11KW |
| Ο άξονας άντεξε: | Ø100mm | Τύπος μύτης αξόνων: | C11 |
| Σειρές ταχύτητας αξόνων: | 10-1000r/min (αναστροφέας-οδηγημένη μηχανή) (εγχειρίδιο 4 σειράς) | Σύστημα ελέγχου: | GSK/Fanuc/Simens |
| Επισημαίνω |
CNC κρεβατιών ακρίβειας επίπεδος τόρνος,CKA6180A επίπεδος CNC κρεβατιών τόρνος,11KW CNC υψηλής ταχύτητας τόρνος |
||
Περιγραφή του προϊόντος
CKA6180A ανώτερη CNC κρεβατιών σειράς υψηλής ταχύτητας ακρίβειας επίπεδη άμεση πώληση τόρνου
Περιγραφή προϊόντων
Η μηχανή για τον κάθετο (Ζ), οριζόντιες (X) δύο συντεταγμένες ελέγχει CNC τον οριζόντιο τόρνο. Μπορεί να τελειώσει την κατεργασία της εσωτερικής και εξωτερικής κυλινδρικής επιφάνειας, κωνική επιφάνεια, κυκλική επιφάνεια, πρόσωπο τελών, αυλάκι, chamfer και ούτω καθεξής, και μπορεί να γυρίσει το μετρικό ευθύ νήμα, το νήμα τελών και το αγγλικών ευθέων κωνικού σπείρωμα νημάτων και και άλλη στροφή. CKA6180A χρησιμοποιήστε FANUC, Siemens, Dalian CNC, και άλλο CNC γνωστών εσωτερικό και ξένων εταιρειών σύστημα, το κομμάτι προς κατεργασία μπορεί να είναι επαναλαμβανόμενη επαναλαμβανόμενη επεξεργασία κύκλων. Κατάλληλη για multi-species, μικρούς και τον μέσος-όγκο η παραγωγή των προϊόντων, τα σύνθετα, μεγάλης ακρίβειας μέρη μπορεί να παρουσιάσει ανωτερότητα.
Κύρια προδιαγραφή
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CKA6163A | CKA6180A | CKA61100A | |
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø630 | Ø800 | Ø1000 | |
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø320 | Ø490 | Ø700 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Μέγιστο τέμνον μήκος | χιλ. | 795/1245/1845/2745/3785/4745 (κάθετη θέση 4) 690/1140/1740/2640/3680/4640 (οριζόντια 6/8-θέση) |
795/1245 (κάθετη θέση 4) 690/1140 (οριζόντια 6/8-θέση) |
||
| Max.turning διάμετρος | Κάθετη θέση 4 | χιλ. | Ø630 | Ø800 | Ø800 |
| Οριζόντια θέση 6 | χιλ. | Ø620 | Ø620 | Ø620 | |
| Οριζόντια θέση 8 | χιλ. | Ø620 | Ø620 | Ø620 | |
| Κεντρικό ύψος αξόνων | χιλ. | 315 | 400 | 515 | |
| Δύναμη μηχανών αξόνων | KW | 11 | |||
| Ο άξονας άντεξε | χιλ. | Ø100 | |||
| Η κωνικότητα του άξονα άντεξε | Ø120 1:20 | ||||
| Τύπος μύτης αξόνων | C11 | ||||
| Σειρές ταχύτητας αξόνων | r/min | 10-1000 (αναστροφέας-οδηγημένη μηχανή) εγχειρίδιο 4 σειράς |
|||
| Διάμετρος καλαμιών Taistock | χιλ. | Ø100 | |||
| Tailstock ταξίδι καλαμιών | χιλ. | 240 | |||
| Tailstock κωνικότητα καλαμιών | Νο 6 ΑΜ | ||||
| Max.travel του Χ-άξονα | χιλ. | 320 | 400 | 400 | |
| Ζ-άξονας Max.travelof | χιλ. | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Γρήγορο πέρασμα του άξονα X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Μέγεθος κνημών εργαλείων (κάθετο positon 4) | χιλ. | 32X25 | |||
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Ακρίβεια axisrepeatability X/Z | χιλ. | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 ή περισσότεροι) |
0,006/0.011(1000) 0.014(1500) |
||
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Βάρος μηχανών | κλ | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
Διαμόρφωση προϊόντων
| Διαμόρφωση | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Τύπος τρόπων οδηγών | Τρόπος κιβωτίων | ● | ● | ● | ● | ● | ● | ● |
| Μορφή αλλαγής ταχύτητας κύριας κίνησης | Χειρωνακτική σερβο μηχανή | ● | ● | ● | ● | Ο | Ο | Ο |
| Αυτόματη σερβο μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Διπλή μηχανή ταχύτητας | — | — | Ο | Ο | — | — | — | |
| Κοινή μηχανή | — | — | — | — | Ο | Ο | Ο | |
| Χειρωνακτική αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Αυτόματη αναστροφέας-οδηγημένη μηχανή | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Ενιαίος άξονας | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |

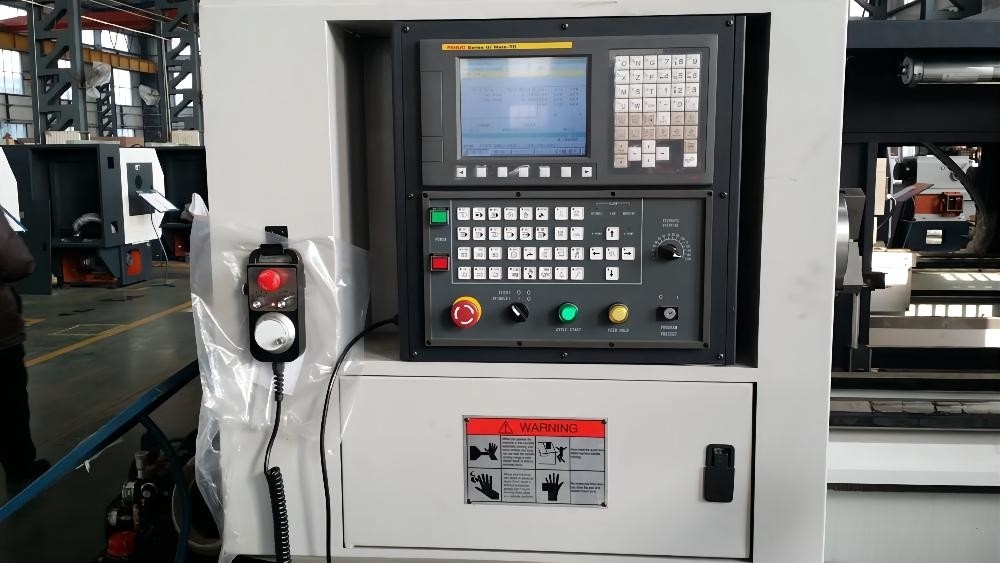

| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| SIEMENS | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| KND | Ο | Ο | Ο | Ο | — | — | — | |
| Hnc-808D | Ο | Ο | Ο | Ο | — | — | — | |
| MITSUBISHI | Ο | Ο | — | — | — | — | — | |

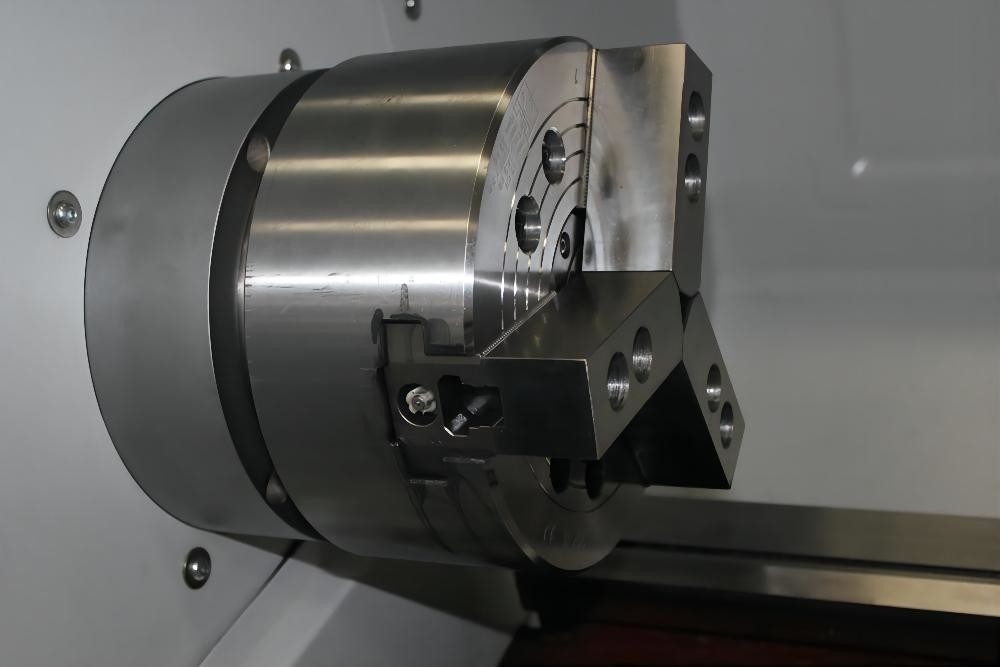

| Τσοκ | Χειρωνακτικός | ● | ● | ● | ● | ● | ● | ● |
| Εσωτερικό κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | — | — | — | |
| Εσωτερικό στερεό υδραυλικό τσοκ | Ο | Ο | — | — | — | — | — | |
| Εισαγόμενο κοίλο υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εισαγόμενο στερεό υδραυλικό τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |

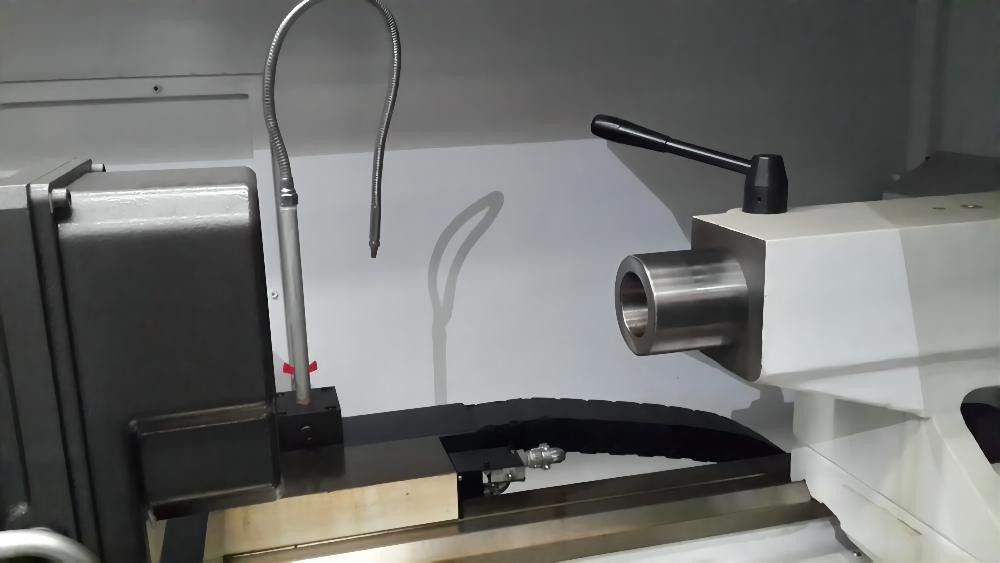

| Tailstock | Χειρωνακτικό tailstock | ● | ● | ● | ● | ● | ● | ● |
| Υδραυλικό tailstock | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |

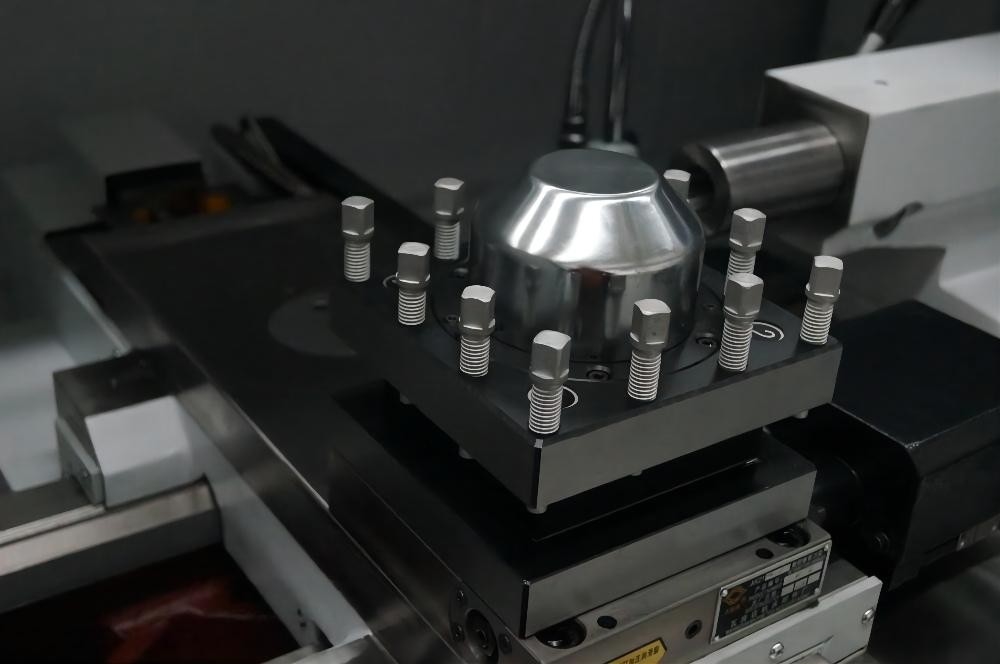

| Θέση εργαλείων | Κάθετο positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Οριζόντια 6 -6-positOn | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Οριζόντιο positon 8 | — | — | Ο | Ο | Ο | Ο | Ο | |
| Σύστημα ψυκτικού μέσου | Αναγκασμένος - αερόψυξη | ● | ● | ● | ● | — | — | — |
| Ανταλλάκτης θερμότητας για την ηλεκτρική επιτροπή | Ο | Ο | Ο | Ο | ● | ● | ● | |
| Ηλεκτρική θερμική μονάδα ελέγχου | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| άλλο επιλογές ή χαρακτηριστικό γνώρισμα | Σταθερό υπόλοιπο | Ο | Ο | Ο | Ο | Ο | Ο | Ο |
| Υπόλοιπο οπαδών | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| 4-σαγόνι τσοκ | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
| Εξωτερικό handwheel | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |
●-Πρότυπα Ο-Προαιρετικός —--ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
