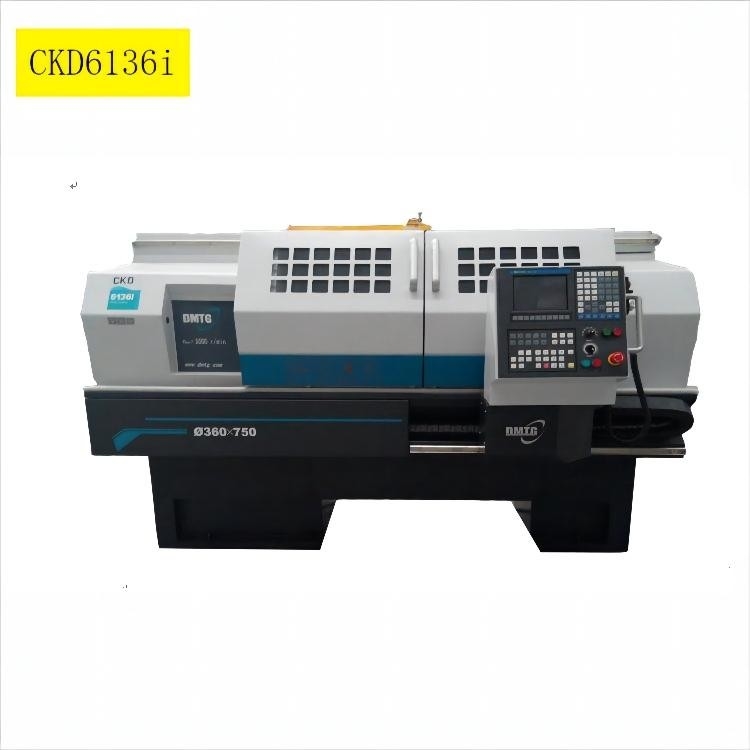

Οριζόντιες επίπεδες CNC κρεβατιών μηχανές CKD6136i 20 τόρνου - ταχύτητα αξόνων 3000r/Min
Λεπτομέρειες για το προϊόν
| Όνομα προϊόντος: | Τόρνος CNC επίπεδης κρεβατιού CKD6136i | Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι: | Ø360mm |
|---|---|---|---|
| Μέγιστη διάμετρος κλίσης πάνω από το διασταυρούμενο διαδρόμιο: | Ø180mm | Μέγιστο μήκος κομματιών προς κατεργασία: | 750/1000 mm |
| Μέγιστη. μήκος κοπής: | 580/830 χλστ | Ισχύς κινητήρα ατράκτου: | 5.5 (σερβοκινητήρας) |
| Τρύπα ατράκτου: | Ø52 mm | Μέγεθος τσοκ: | Ø205mm |
| Τύπος μύτης αξόνων: | Α2-6 | Σειρές ταχύτητας αξόνων: | 20-3000r/min |
| Επισημαίνω |
Οριζόντιες CNC μηχανές τόρνου,3000r/Min CNC μηχανές τόρνου,Οριζόντια επίπεδη CNC κρεβατιών μηχανή τόρνου |
||
Περιγραφή του προϊόντος
Ευρέως χρησιμοποιημένη ανώτερη ποιότητα από CNC κρεβατιών της Κίνας CKD6136i τον επίπεδο τόρνο
Χαρακτηριστικά γνωρίσματα μηχανών και βασικοί τεχνικοί δείκτες
1) Η εργαλειομηχανή υιοθετεί το παραδοσιακό οριζόντιο σχεδιάγραμμα τόρνου. Το γενικό σχέδιο έχει το καλό ερμητικότητα και συναντά τις ασφάλειες προτύπου. Τα κύρια βασικά μέρη όπως το κρεβάτι και τα πόδια όλα πετιούνται με την άμμο ρητίνης, επεξεργασία τεχνητά γήρανσης, και η σταθερότητα ολόκληρης της μηχανής είναι ανώτερη.
2) Οι διαμήκεις και πλευρικοί άξονες κινήσεων της εργαλειομηχανής οδηγούνται από μια σερβο μηχανή, ένα ζευγάρι βιδών σφαιρών ακρίβειας, μια υψηλή κίνηση ρουλεμάν ακρίβειας ακαμψίας σύνθετη, και ένα ημι-κλειστό σύστημα ελέγχου βρόχων με την ανίχνευση θέσης κωδικοποιητών σφυγμού και ανατροφοδοτούν.
3) Η ταχύτητα αξόνων είναι υψηλή, και η μεταβλητή σειρά κανονισμού ταχύτητας συχνότητας μπορεί να επιλεχτεί, και ο θόρυβος ολόκληρης της μηχανής είναι χαμηλός.
4) Η διάμετρος της κατευθείαν τρύπας του άξονα είναι μεγάλη, η δυνατότητα να περαστεί ο φραγμός είναι ισχυρή, και το πεδίο της εφαρμογής είναι ευρύ.
5) Εξοπλισμένος με συγκεντρωμένο lubricator για την αναγκασμένη αυτόματη λίπανση της κοινής επιφάνειας ραγών βιδών και οδηγών σφαιρών, που μπορεί αποτελεσματικά να βελτιώσει τα χαρακτηριστικά δυναμικής απάντησης της εργαλειομηχανής και τη ζωή υπηρεσιών της βίδας καθοδηγήστε τη ράγα.
6) Ο προαιρετικός εσωτερικός τύπος ψεκασμού χωρίς ανύψωση της θέσης εργαλείων είναι πιό συμβάλλων στη βελτίωση της ποιότητας επιφάνειας του κομματιού προς κατεργασία και την παρεμπόδιση του ψυκτικού μέσου από το ράντισμα.
7) Η τυποποιημένη διαμόρφωση της εργαλειομηχανής υιοθετεί τον εσωτερικό διάσημο πυργίσκο τέσσερις-σταθμών εμπορικών σημάτων κάθετο. Η ειδική διαμόρφωση μπορεί να επιλέξει τον οριζόντιο πυργίσκο όπως έξι σταθμοί
Διαμόρφωση προϊόντων
| Πρότυπο προϊόντων | ΜΟΝΑΔΑ | CKD6136i | CKD6140i | CKD6150A | |
| Μέγιστη διάμετρος ταλάντευσης πέρα από το κρεβάτι | χιλ. | Ø360 | Ø400 | Ø500 | |
| Max.swing διάμετρος πέρα από τη διαγώνια φωτογραφική διαφάνεια | χιλ. | Ø180 | Ø200 | Ø280 | |
| Μέγιστο μήκος κομματιών προς κατεργασία | χιλ. | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Μέγιστο τέμνον μήκος | χιλ. | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turning διάμετρος | Κάθετη θέση 4 | χιλ. | Ø360 | Ø400 | Ø500 |
| Οριζόντια θέση 6 | χιλ. | Ø300 | Ø300 | Ø400 | |
| Κεντρικό ύψος αξόνων | χιλ. | 186 | 200 | 250 | |
| Δύναμη μηχανών αξόνων | KW | 5.5 (σερβο μηχανή) | 5.5 (σερβο μηχανή) | 7.5/11 (σερβο μηχανή) | |
| Ο άξονας άντεξε | χιλ. | Ø52 | Ø52 | Ø82 | |
| μέγεθος τσοκ | χιλ. | Ø205 | Ø205 | Ø250 | |
| Η κωνικότητα του άξονα άντεξε | No.6 ΑΜ | No.6 ΑΜ | Ø90 1:20 | ||
| Τύπος μύτης αξόνων | A2-6 | A2-6 | C8 | ||
| Σειρές ταχύτητας αξόνων | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Διάμετρος καλαμιών Taistock | χιλ. | Ø63 | Ø63 | Ø75 | |
| Tailstock ταξίδι καλαμιών | χιλ. | 140 | 140 | 150 | |
| Tailstock κωνικότητα καλαμιών | No.4 ΑΜ | No.4 ΑΜ | No.5 ΑΜ | ||
| Max.travel του Χ-άξονα | χιλ. | 230 | 240 | 280 | |
| Ζ-άξονας Max.travelof | χιλ. | 580/830 | 580/830 | 685/935/1435/1935 | |
| Γρήγορο πέρασμα του άξονα X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Μέγεθος κνημών εργαλείων (κάθετο positon 4) | χιλ. | 20X20 | 20X20 | 25X25 | |
| X/Z ακρίβεια προσδιορισμού θέσης άξονα | χιλ. | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Ακρίβεια axisrepeatability X/Z | χιλ. | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| διαστάσεις μηχανών (L*W*H) |
χιλ. | 2300 X1480 Χ 1520(750) 2550 X1480 Χ 1520(1000) |
2300 X1480 Χ 1520(750) 2550 X1480 Χ 1520(1000) |
2580 X1750 Χ 1620(750) 2830 X1750 Χ 1620(1000) 3330 X1750 Χ 1620(1500) 3830 X1750 Χ 1620(2000) |
|
| Βάρος μηχανών | κλ | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Η υπηρεσία μας
Pre-Sales υπηρεσία
* Υποστήριξη έρευνας και διαβούλευσης.
* Εξεταστική υποστήριξη δειγμάτων.
* Δείτε το εργοστάσιό μας
Υπηρεσία μεταπωλήσεων
* Εκπαιδευτικός πώς να εγκαταστήσει τη μηχανή, που εκπαιδεύει πώς να χρησιμοποιήσει τη μηχανή.
* Οι μηχανικοί είναι διαθέσιμοι στα μηχανήματα υπηρεσιών στο εξωτερικό.
* Η εξουσιοδότηση είναι ένα έτος, θα προσφέραμε τα μέρη (ποιοτικό πρόβλημα) δωρεάν κατά τη διάρκεια αυτής της περιόδου.
